MKS DLC32触控式CNC离线控制机箱

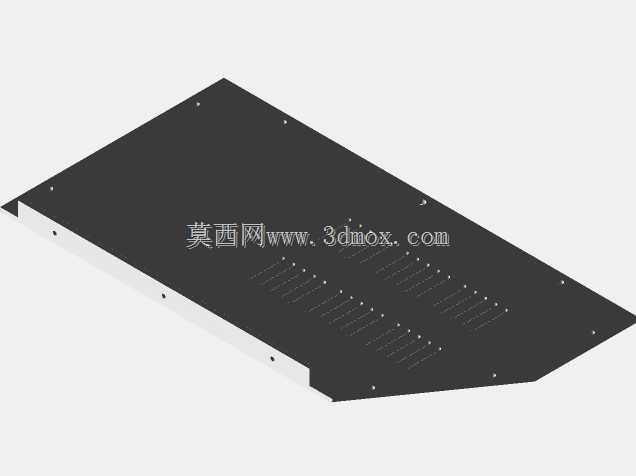

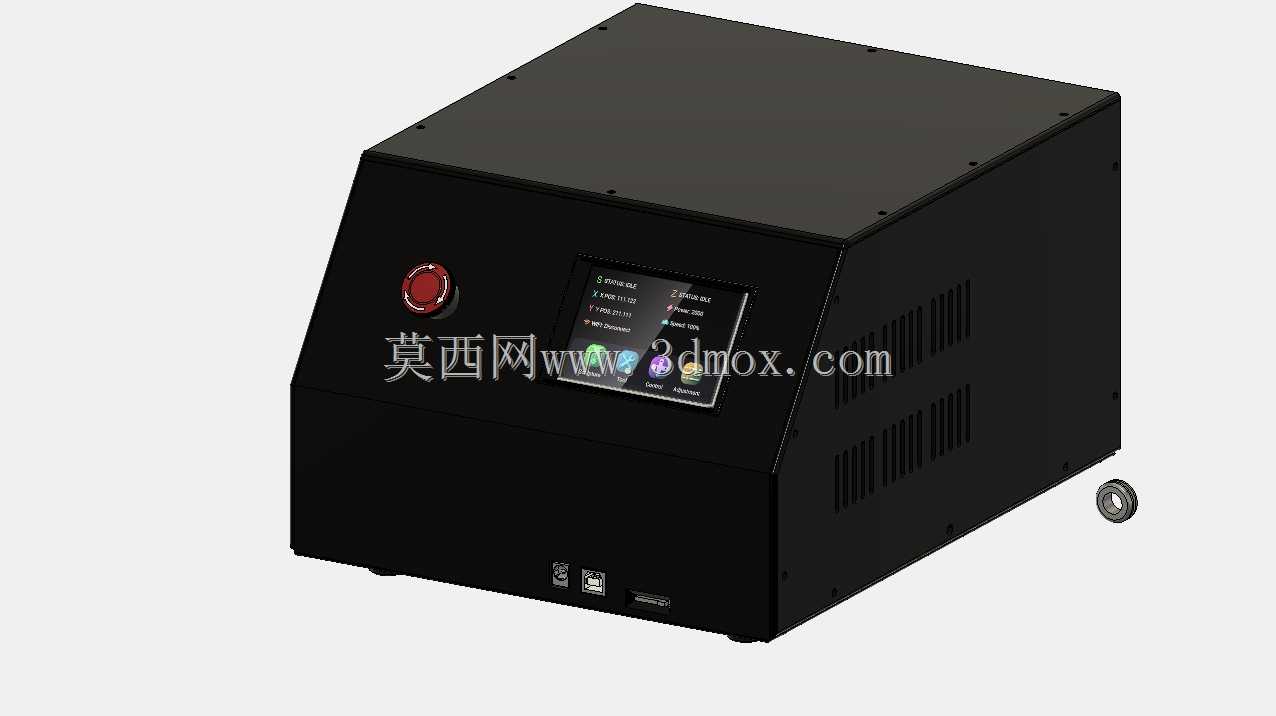

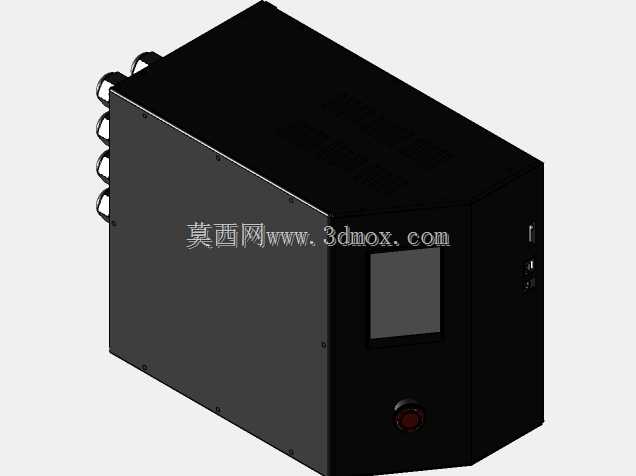

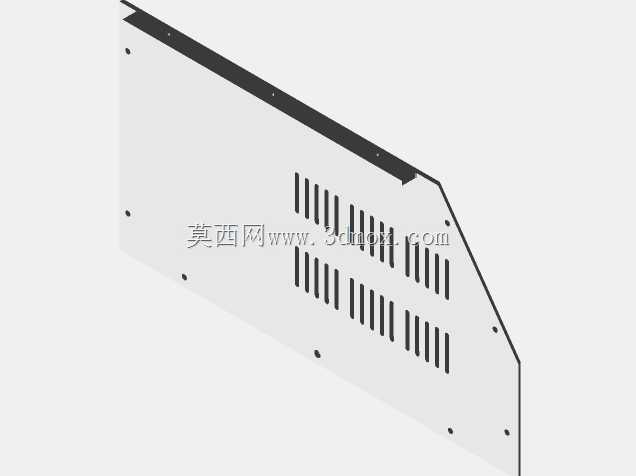

　　这款CNC离线控制机箱，主要面向桌面级小型数控加工设备的独立控制需求设计，可脱离上位机直接驱动雕刻、铣削类轻型CNC设备完成加工动作，适配采用步进驱动系统的小型加工台面，在小型加工门店、个人DIY加工场景、教学实训台架中都能适配使用，无需长期连接电脑即可完成G代码解析、运动轴脉冲输出、主轴转速调控等核心控制动作，避免现场布线杂乱、上位机占用带来的操作不便。机箱整体采用斜切面操作区布局，顶部为封闭平面结构，正面斜向区域集成触控显示屏与急停按钮，操作时无需俯身即可清晰查看屏幕参数、快速触达急停控件，符合现场操作的人机交互视角习惯。箱体侧面预留规整的通风散热槽孔，对应内部主控板、驱动模块的发热区域，

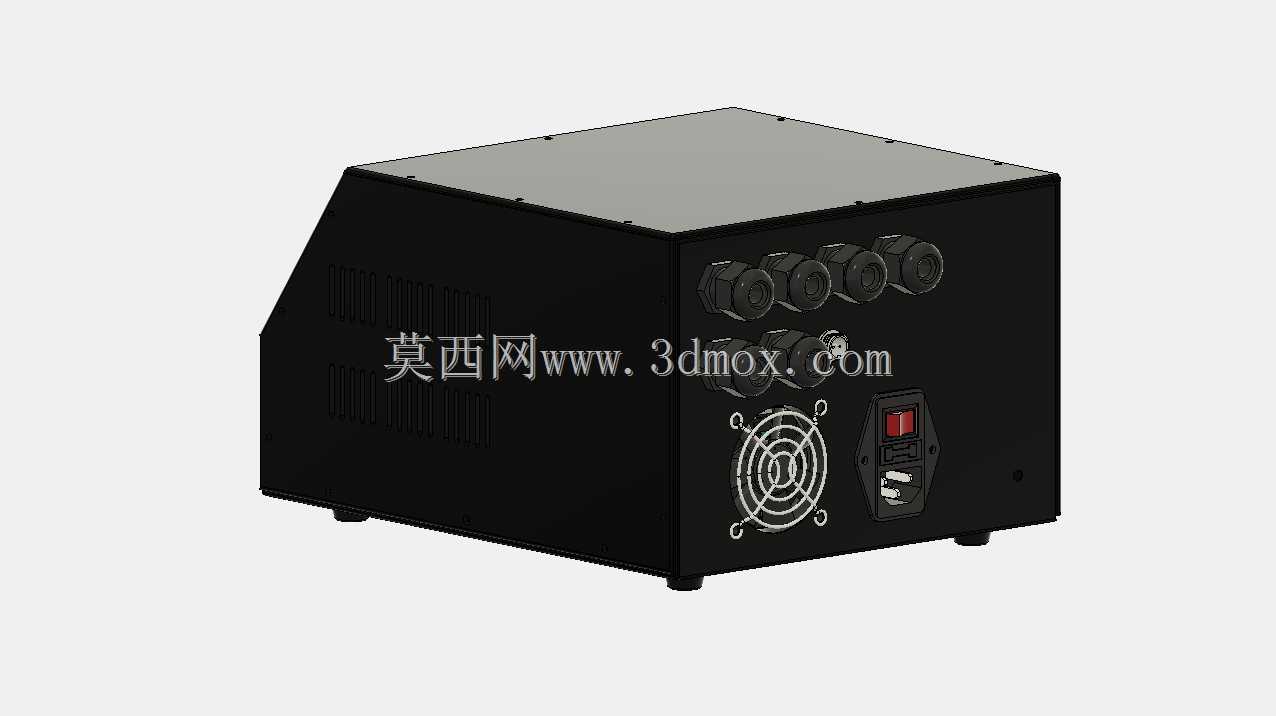

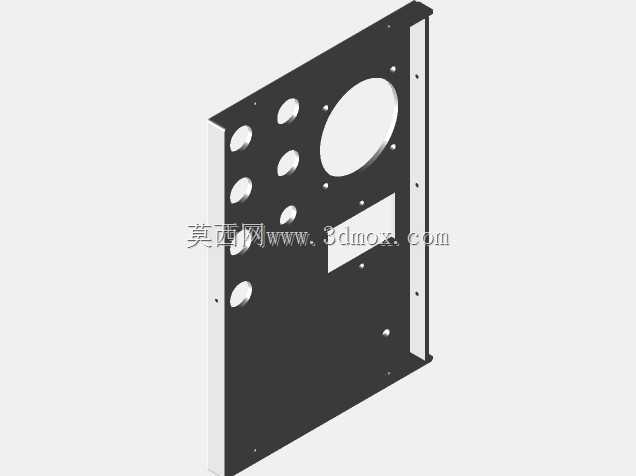

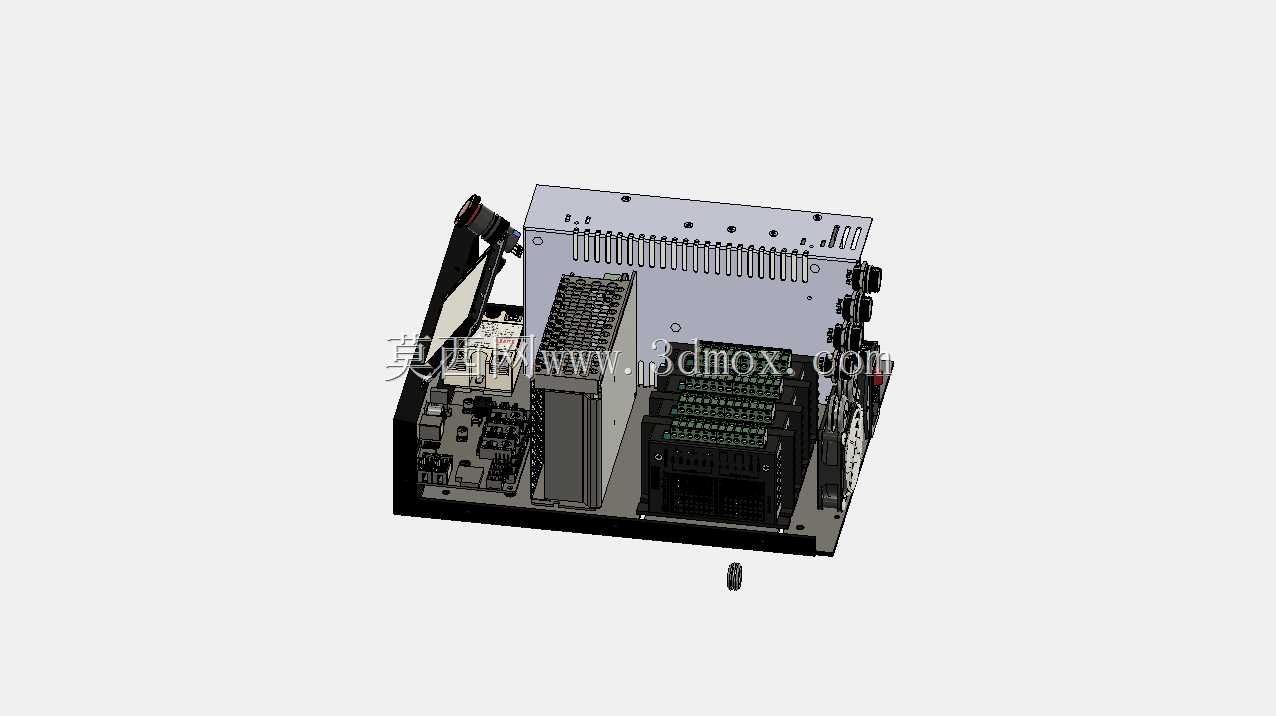

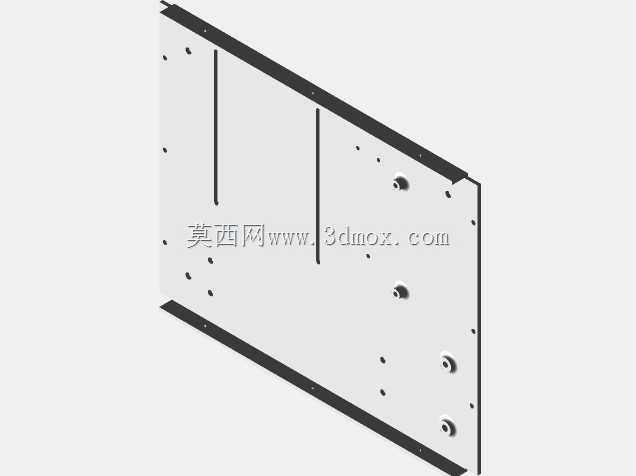

　　可在长时间连续加工过程中形成自然对流散热通道，避免内部积热导致的元器件工作稳定性下降。机箱底部预留嵌入式接口区域，集成电源输入、轴控信号输出、USB通讯等接口，所有接口均内凹于箱体底面边缘，接插线缆后不会突出箱体轮廓，可平稳放置于工作台面，不会出现线缆顶起箱体、放置不稳的问题。结构设计上针对内部核心板的安装做了多处适配优化，主控板安装位预留足够的腿部抬升间隙，避免板件焊点与箱体底板直接接触造成短路风险，电源插接模块区域预留充足的操作空间，接插电源线时无需额外拆卸箱体侧板即可完成操作。背板采用减薄设计，在保证结构强度的前提下减轻整体箱体重量，同时在固态继电器安装位预留垫片安装空间，装配后可保持板件水平，

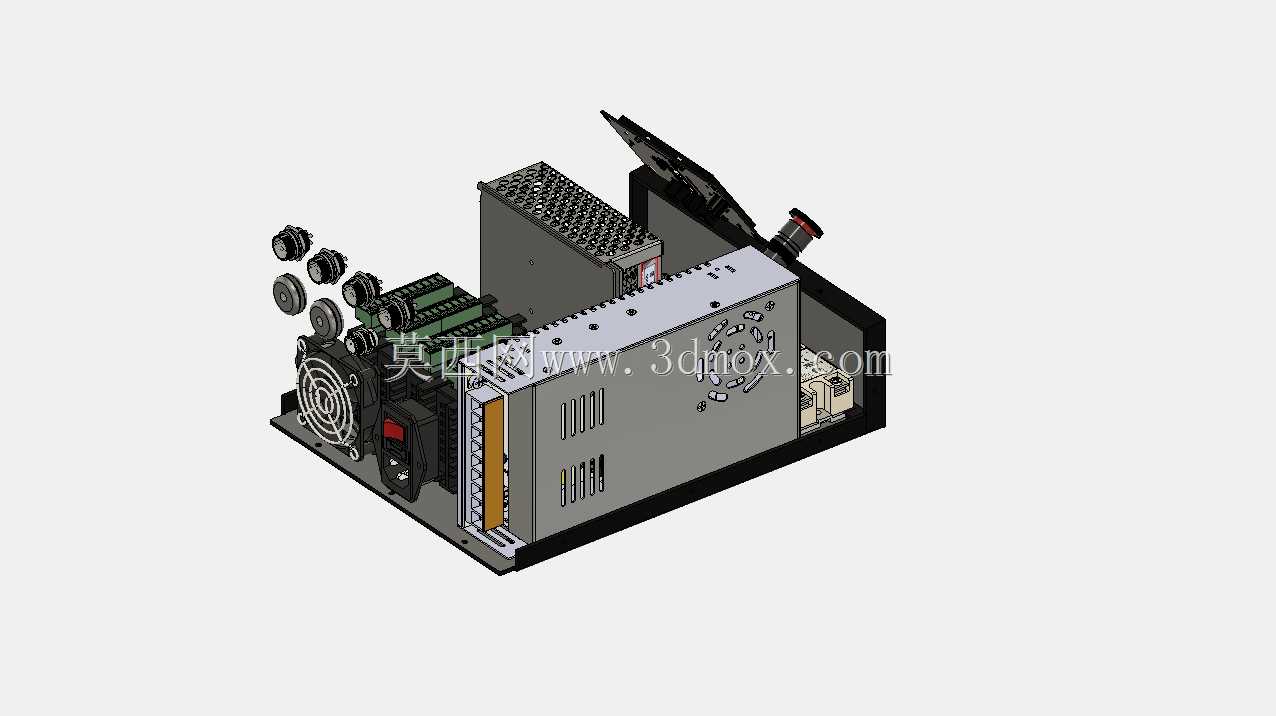

　　避免长期使用后板件倾斜导致的接插件松动。步进驱动器与主轴电源模块的安装位置做了定向偏移，预留出足够的走线空间，内部线束可沿箱体侧壁的走线槽规整排布，不会与散热风道产生干涉，也避免线束靠近发热元件加速老化。急停按钮采用突出式安装设计，按钮外圈预留足够的按压操作空间，遇到加工异常时可快速拍停，按钮安装位做了加厚结构处理，频繁拍按也不会出现面板开裂、按钮松动的问题。触控屏幕的安装位做了嵌入式沉台设计，屏幕表面与斜向操作面齐平，不会突出面板造成磕碰损坏，屏幕周边的密封缝隙均匀，可阻挡加工过程中产生的少量粉尘进入箱体内部。箱体边角做了小圆弧过渡处理，搬运移动时不会划伤操作人员，整体外形为规整的类立方结构，可直接嵌入标准设备机架的安装位，

　　也可独立放置于工作台侧边，安装边界清晰，无需额外定制异形安装支架即可完成固定。作为独立的离线控制单元，这款机箱可直接替代原有需要连接电脑的控制方案，内部空间可完整容纳主控板、驱动模块、电源模块等核心元器件，无需额外搭配外置控制盒，整体集成度高，现场布线仅需连接加工设备的轴电机线、主轴电源线即可投入使用，大幅降低小型CNC设备的现场部署难度。结构设计过程中充分考虑了3D打印制作的适配性，所有拆分部件的尺寸均可适配常规幅面的3D打印设备成型范围，打印后无需大量后处理即可完成装配，各个部件的拼接定位精准，装配后箱体接缝均匀，不会出现明显的错位缝隙。
