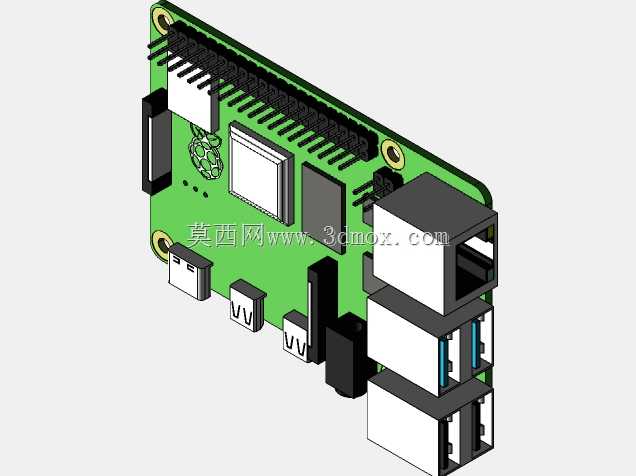

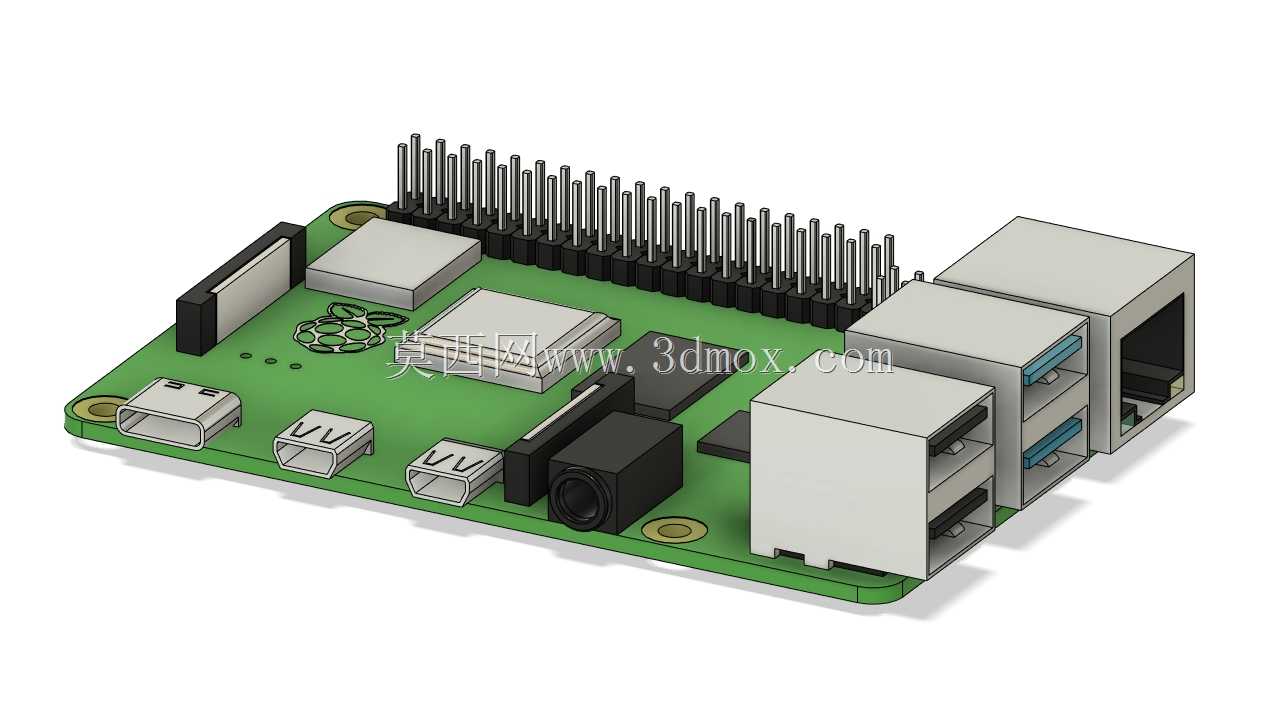

树莓派4代单板计算机三维结构模型

　　在嵌入式开发、智能硬件原型验证、小型工业控制终端搭建的场景中，单板计算机的结构适配是结构工程师常接触的设计环节，这款树莓派4代的三维模型完整还原了实物的所有结构特征，可直接用于配套外壳设计、安装支架校核、设备内部布局仿真等工作。从实际工程应用角度看，树莓派4作为当前应用极广的ARM架构单板计算机，常被用于边缘计算节点、工业数据采集终端、小型智能设备主控、教学实验平台等场景，结构设计阶段如果没有精准的三维模型做参考，很容易出现接口对位偏差、安装孔位错位、散热空间预留不足等问题，直接打样会造成不必要的成本浪费。该模型完整复现了PCB板的外形轮廓，板上所有元件的高度、位置都和实物保持一致，包括板载的博通处理器芯片、内存颗粒、

　　电源管理芯片的外形与占位，40Pin GPIO排针的高度、针脚间距、排布位置完全符合实物尺寸，做扩展板叠层设计时可以直接用这个模型做干涉检查，避免排针与扩展板元件出现碰撞。接口部分的结构还原度直接决定了配套外壳的开模可行性，模型上完整呈现了双Micro HDMI接口的位置、深度与开口尺寸，Type-C供电接口、3.5mm音频接口、双USB2.0接口、双USB3.0接口、千兆以太网接口的外形、插入口深度、周边元件避让空间都做了精准还原，设计外壳时可以直接提取接口轮廓做开口，不用反复测量实物调整公差。安装固定方面，模型上准确还原了板上四个M2.5安装孔的位置、孔间距、沉头深度，不管是设计亚克力堆叠外壳、金属散热外壳，

　　还是将单板固定在设备内部的安装柱上，都可以直接调用孔位坐标做配合设计，不用反复核对实物孔位。板上的其他细节结构也没有遗漏，包括CSI摄像头接口、DSI显示接口的翻盖式连接器外形与高度，Micro SD卡插槽的位置与插卡方向，板载状态指示灯的排布位置，甚至PCB板边缘的圆角、定位缺口都和实物完全一致。做散热结构设计时，可以直接参考模型上主芯片、内存颗粒、电源管理芯片的顶面高度与位置，设计定制散热片、主动散热风扇的安装位置，校核风道走向，避免散热件与周边元件、外壳出现干涉。在做整机设备布局时，将该模型导入装配体后，可以直观评估单板在设备内部的占用空间，预留出GPIO排线、HDMI线、网线、USB设备的插拔操作空间，

　　避免后期组装时出现线材弯折半径不足、接口被其他结构件挡住无法插拔的问题。很多工程师在做树莓派配套结构设计时，常因为模型精度不足出现外壳开口偏位、安装柱高度不对压到板载元件的问题，这款模型的所有尺寸都按照实物1:1建模，公差控制在结构设计常用的±0.1mm范围内，完全满足3D打印手板、CNC加工外壳、注塑模具开模的设计参考需求。另外模型也还原了板载无线网卡天线区域的净空位置，设计金属外壳时可以直接对应这个区域预留天线开窗，避免金属屏蔽影响无线信号强度。对于做嵌入式设备集成的工程师来说，精准的单板模型可以大幅减少结构设计阶段的反复修改次数，从源头规避组装阶段的结构干涉问题，缩短整个项目的研发周期，不管是做个人DIY项目、教学演示模型，还是工业级小型控制终端的结构设计，这款模型都能提供可靠的结构参考。
