带滚轮摆杆型微动开关结构设计

　　这类带滚轮摆杆的微动开关，在工业自动化生产线、机床限位回路、小型机电设备的位置检测场景里应用极广，日常做设备改造、非标机构设计时，经常会用到这类元件做位置触发、行程限位、安全互锁的信号检测。从实际使用角度看，它的核心功能是通过外部机械触压带动摆杆动作，触发内部触点快速通断，输出弱电开关量信号给PLC或者继电器回路，相比普通无摆杆的微动开关，带滚轮的结构能减少触压过程的滑动摩擦，降低摆杆和被检测工件的磨损，适合频繁触发的工位使用。

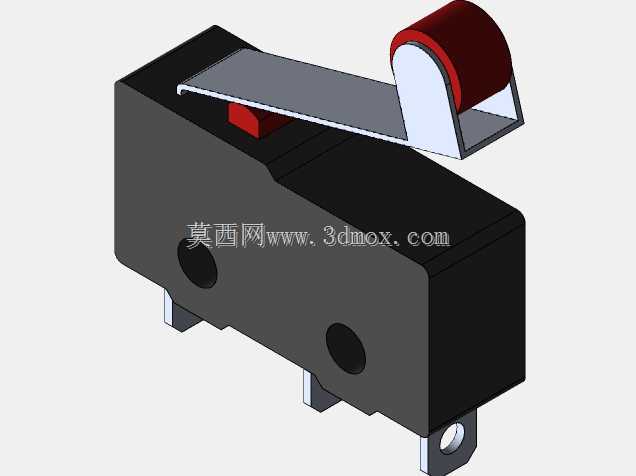

　　做这个结构的三维建模时，首先要考虑的是安装边界的适配性，从配套的工程图纸来看，本体的安装孔位间距、孔径都要和常用的微动开关安装尺寸兼容，本体采用阻燃黑色热塑性塑料外壳，两个安装通孔贯穿本体，安装时可以直接用M2或者M2.5的螺丝固定在安装板上，引脚间距符合常规PCB直插或者接线端子的适配要求，三个引脚分别对应公共端、常开端、常闭端，建模时要保证引脚的伸出长度、引脚间距的公差控制在±0.1mm以内，避免实际生产或者装配时出现插装干涉。

　　摆杆部分采用金属薄钢片冲压成型，末端的滚轮采用红色工程塑料材质，滚轮和摆杆之间通过小铆钉铆接，保证滚轮可以自由转动，触压工件时滚轮滚动接触，不会刮伤工件表面。摆杆和本体内部的动作机构连接位置，设计了红色的触发压块，当摆杆被压下到额定行程时，压块会推动内部的弹片快速动作，实现触点的瞬间通断，这种快动结构能减少触点拉弧，提升开关的电气寿命。建模时要特别注意摆杆的动作行程范围，摆杆的自由状态角度、压合到动作点的角度、压到底的极限角度都要和实物参数匹配，做机构运动仿真时要验证摆杆在全行程范围内不会和本体、安装周边的结构产生干涉。

　　外形尺寸方面，本体的长宽高尺寸控制在常规小型微动开关的尺寸区间，本体宽度方向的尺寸要适配常见的安装槽位，摆杆伸出本体的长度要保证足够的触发行程余量，滚轮的直径大小要兼顾触发灵敏度和结构强度，滚轮太小会导致触压时接触应力过大，容易磨损滚轮，滚轮太大则会占用过多安装空间，影响周边结构布局。从结构设计思路上，这个模型完全还原了实物的装配关系，外壳的上下盖卡扣结构、内部弹片的安装定位槽、摆杆的转轴定位结构都做了完整的建模还原，不是只做外观的曲面模型，结构工程师拿到这个模型可以直接用来做设备的布局干涉检查，也可以参考这个结构做同类型开关的改型设计。

　　在实际选型使用时，这类开关的触发力大小是很重要的参数，建模时也还原了内部弹片的预压角度，保证触发力的参数和实物一致，不会出现触发力过大导致工件被顶歪，或者触发力过小导致误触发的问题。另外本体侧面的两个圆形凹陷结构，是模具成型时的顶针位置，建模时也保留了这个工艺特征，让模型和实际量产的零件外观完全一致，做设备渲染或者装配动画时，细节还原度更高。安装时还要注意，开关的安装面要保证平面度，避免安装螺丝锁附时本体产生变形，导致内部卡滞、动作不顺畅，所以建模时安装孔的周边做了小的凸台结构，保证锁附时受力均匀，不会压坏塑料本体。
