车间通道黄黑警示防撞挡杆结构设计

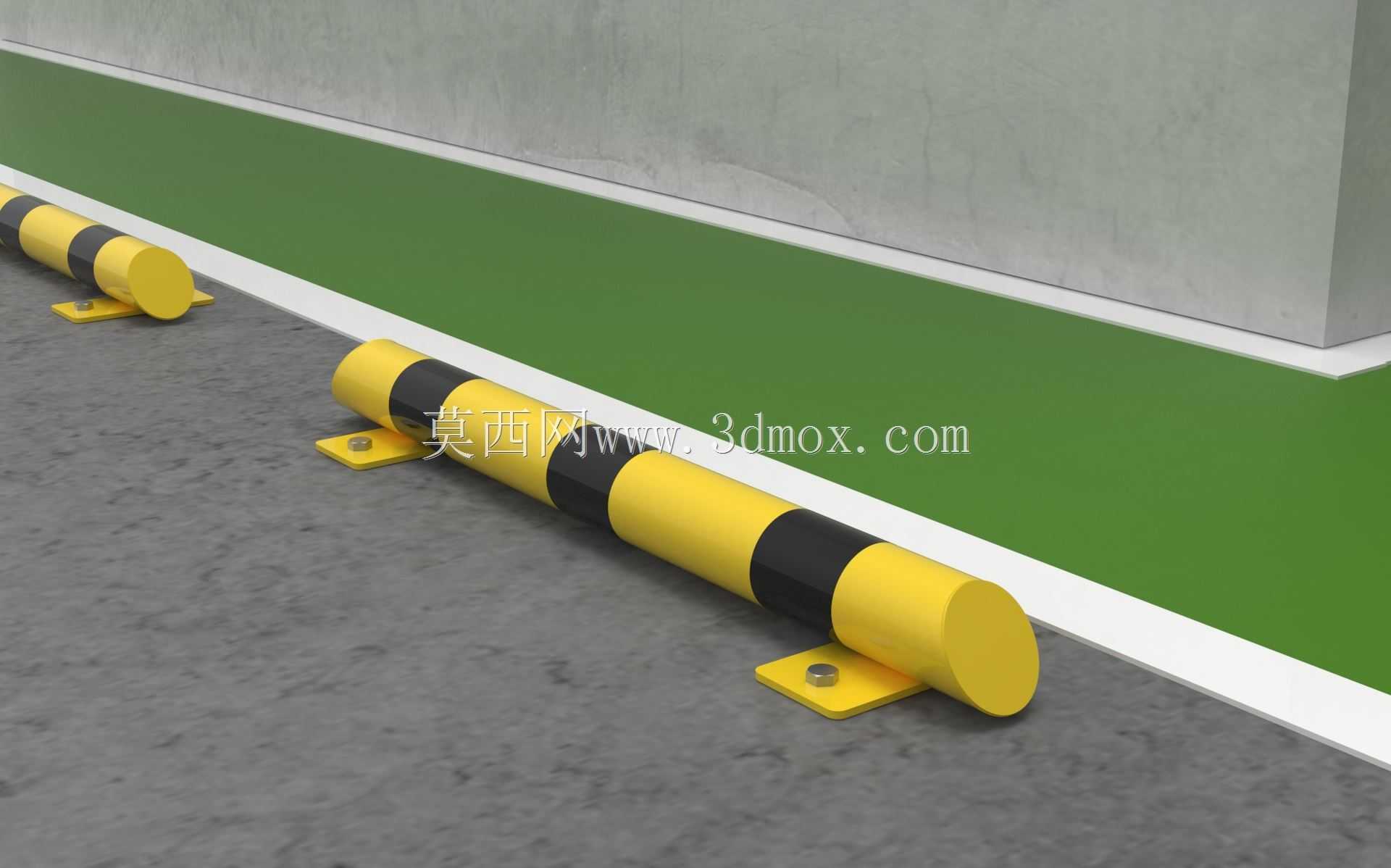

　　在生产车间、仓储库区的人行通道与作业区域交界位置，这类黄黑相间的圆柱防撞挡杆是非常常见的物理防护设施，核心作用是通过刚性物理阻隔，避免叉车、手动液压搬运车等场内作业车辆越线驶入人行通道，同时也能对通道边缘的墙体、设备边角形成防护，降低车辆剐蹭、碰撞带来的结构损坏与安全风险。很多厂区在做通道规划时，会先在地面施划绿色人行通道标识、白色边缘线，但仅靠地面标识很难完全约束作业车辆的行驶轨迹，尤其是在搬运作业繁忙、驾驶员视线被货物遮挡的场景下，硬质防护挡杆的存在就能形成最后一道安全屏障。

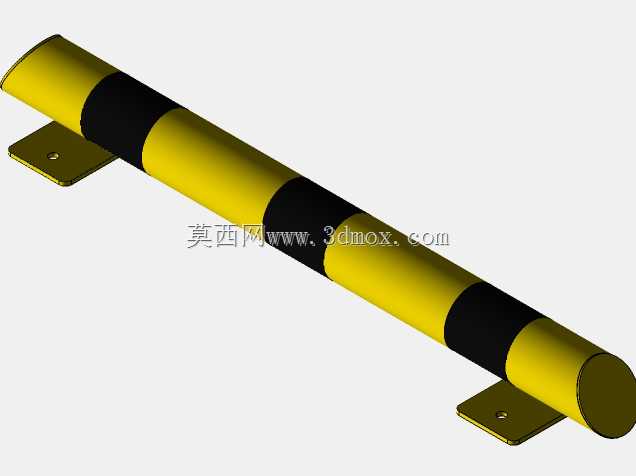

　　从结构设计来看，这款挡杆采用空心圆柱钢管作为主体，相比实心棒料能在保证结构抗冲击强度的前提下大幅降低整体重量，不管是前期运输还是现场安装都更便捷，圆柱外形没有尖锐棱角，即便人员意外磕碰也能降低伤害程度。挡杆表面采用黄黑相间的环形警示涂装，两种高对比度颜色交替分布，不管是日常光照还是车间照明条件下都有极强的视觉辨识度，能提前给场内车辆驾驶员传递警示信息，提醒及时调整行驶路线，从视觉层面减少碰撞概率。挡杆底部设计了带安装孔的方形固定底座，底座与圆柱杆体之间采用满焊连接，保证连接位置的抗扭、抗剪强度，安装时直接通过膨胀螺栓将底座固定在混凝土地面即可，不需要做复杂的地面预埋，后期如果挡杆被撞变形需要更换，拆卸螺栓就能完成替换，维护成本很低。

　　设计过程中需要重点考虑几个边界参数：首先是挡杆的安装高度，要匹配场内作业车辆的底盘高度，既不能太低导致车辆直接骑跨过去失去防护作用，也不能太高遮挡人员通行视线，常规安装后杆体中心距地面高度控制在150mm-200mm区间，刚好能挡住大部分叉车、搬运车的前轮防撞梁位置，碰撞时作用力能直接传递到车辆底盘结构，不会对车辆外壳造成额外损伤。其次是杆体的长度，需要根据通道边缘的防护范围确定，单根挡杆的有效防护长度一般控制在1m-2m区间，过长的话杆体中部的抗冲击强度会下降，被车辆碰撞后容易出现弯折变形，多根挡杆连续布置时，相邻挡杆之间要预留10mm左右的伸缩间隙，避免温度变化导致热胀冷缩顶推相邻构件。底座的安装孔位设计要匹配常用M12膨胀螺栓的尺寸，孔位距离底座边缘的距离要保证混凝土安装面的承压强度，避免碰撞时螺栓连带混凝土块一起被拔出，一般孔边距不小于50mm，底座厚度不低于8mm，才能承受常规叉车低速行驶的碰撞冲击力。

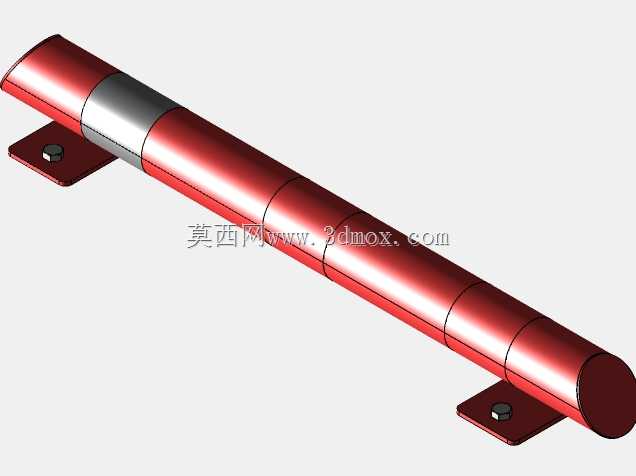

　　实际应用场景中，这类挡杆除了用在通道边缘，还可以布置在消防栓、电控柜、设备操作面板等需要重点防护的设施周边，根据防护区域的形状调整布置方式，直线段采用直杆，转角位置可以搭配同系列的L型挡杆形成连续防护圈。建模过程中要注意还原涂装的分色边界，黄黑条纹的宽度保持一致，一般单条色带宽度控制在150mm-200mm，符合工业安全警示标识的通用规范，底座上的安装孔要做沉头设计，保证螺栓安装后顶面不突出底座平面，避免绊倒过往行人，杆体两端要做封堵处理，避免内部进入积水、杂物导致钢管锈蚀，延长构件的实际使用寿命。
