工业厂房L型转角防撞防护护栏结构

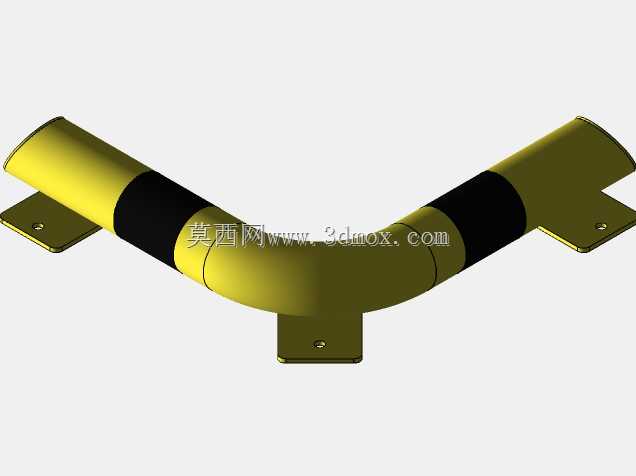

　　在工业生产车间、仓储物流区域的人行通道转角位置，这类L型防撞护栏是非常实用的地面防护设施，日常作业场景里，叉车、手动液压搬运车在转角处存在视觉盲区，很容易剐蹭墙角、碰撞通道边缘的设备或者过往行人，这类护栏的核心作用就是在转角处形成物理缓冲屏障，把碰撞的冲击力提前承接，避免墙体被撞掉渣、饰面破损，也能防止搬运设备直接冲撞到转角处的人员或者放置的物料。从结构设计来看，整体采用90度弯管一体成型的主体结构，没有拼接焊缝，避免了直角拼接处的应力集中问题，就算受到侧向撞击也不会从接缝处断裂，管身间隔设置的黑黄警示段，是按照工业安全标识的标准色号做的涂装，不管是日常照明还是车间局部光线不足的位置，都能有足够的视觉辨识度，

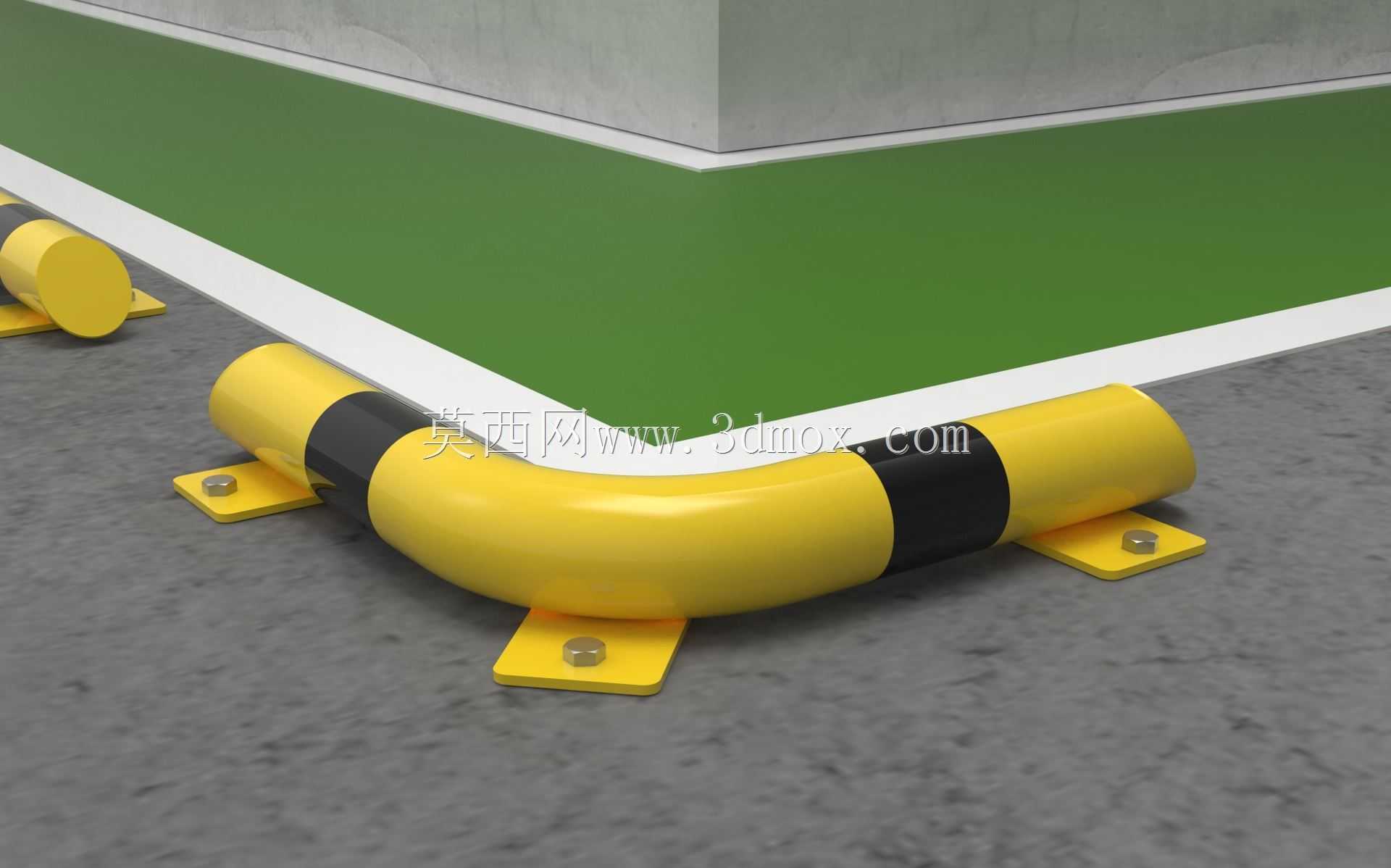

　　提醒作业人员提前注意转角边界。安装结构上，护栏底部采用三个带安装孔的方形固定脚，分别布置在L型的两个直段端部和转角正下方位置，每个固定脚都通过膨胀螺栓和混凝土地面做刚性连接，安装的时候需要注意，固定脚的底面要和地面完全贴合，不能出现悬空，不然螺栓锁紧之后管身会产生内应力，长期受撞击容易出现变形开裂。尺寸边界方面，护栏的整体高度控制在15厘米左右，刚好能对应叉车托盘、搬运车底部防撞梁的高度，不会因为太高影响人员视线，也不会因为太低起不到阻挡作用，弯管的转弯半径和通道转角的圆角做了匹配，安装之后和墙角的距离保持在10厘米左右，既不会占用过多的通道通行宽度，也能给碰撞预留足够的缓冲形变空间。管身采用的是厚壁无缝钢管制作，表面做了喷塑处理，

　　耐磨抗刮，就算日常被托盘、车轮剐蹭也不容易掉漆生锈，黑黄相间的分段涂装，每段黑色标识的长度统一，既符合安全规范，也让整体外观更规整。在实际选型的时候，要根据通道的通行流量、搬运设备的载重等级调整管壁厚度，如果是重载叉车通行的主干道转角，可以适当增加固定脚的数量，或者在管身内部增加加强筋，提升抗冲击能力；如果是普通的人行辅道、仓库拣货通道的转角，常规壁厚的款式就完全能满足使用需求。安装前需要先在地面放线定位，确定护栏的安装位置不会影响通道的正常通行宽度，钻孔的时候要避开地面内部预埋的电线、管线，膨胀螺栓的埋深要足够，保证连接强度，安装完成之后要检查护栏的整体垂直度，还有各个固定点的锁紧情况，避免出现松动。这类防护设施除了用在车间墙角，

　　也可以用在设备基座的转角、消防设施的周边、站台边缘的转角位置，根据实际的转角角度调整弯管的成型角度，就能适配不同的防护场景，相比直型护栏拼接的转角防护，一体弯制的L型护栏整体强度更高，安装更方便，没有突出的拼接棱角，不会在人员意外磕碰的时候造成二次伤害。在三维建模过程中，要重点还原弯管的成型弧度、固定脚的安装孔位尺寸、管身的分段涂装位置，这些细节直接影响后续加工下料和现场安装的匹配度，建模的时候要注意弯管处的壁厚均匀性，避免出现弯曲位置壁厚过薄的问题，固定脚和管身的焊接位置要做圆角过渡，减少应力集中，同时也要考虑表面涂装的工艺可行性，黑黄分段的位置要方便遮蔽喷涂，不会出现涂装边界模糊的问题。
