0.5W碳膜旋转电位计电子元器件结构

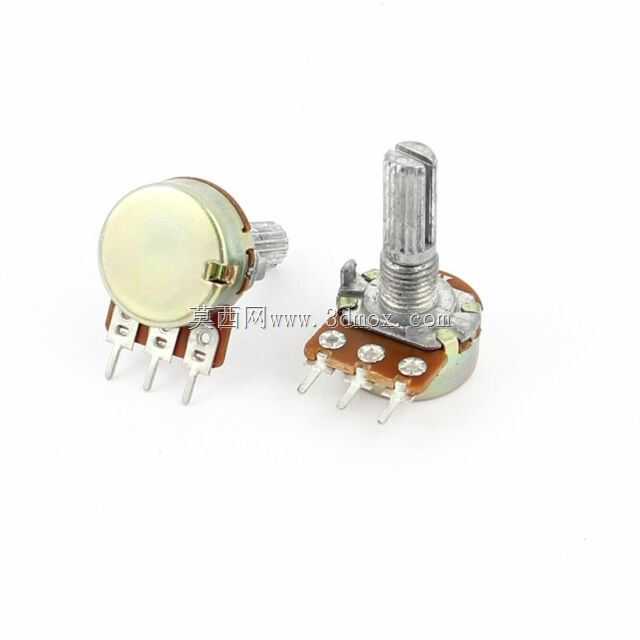

　　在各类电子控制回路、小型机电设备的信号调节场景中，旋转式碳膜电位计是应用频次极高的被动调节元件，这款0.5W功率等级的电位计，主要面向小功率信号分压、回路电流微调、设备参数阈值校准等工况设计，常见于小型工控设备操作面板、音频调节模块、小型实验装置参数调节单元、民用小家电控制端等场景，承担电压信号连续可调输出、回路阻值线性变化调节的核心作用，区别于大功率线绕电位计，该类碳膜结构电位计的调节顺滑度更高，阻值变化线性区间更均匀，适合小信号场景下的精细调节需求。

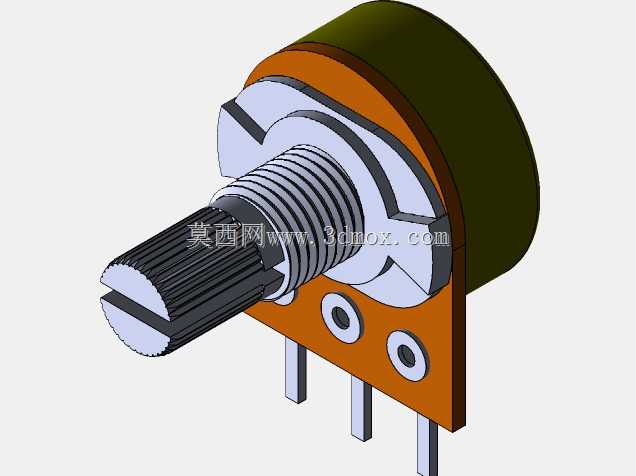

　　从结构设计逻辑来看，这款电位计采用经典的单联旋转结构，主体基座采用酚醛树脂压塑成型，具备足够的绝缘性能与结构强度，能够耐受常规电子设备内部的工作温度区间，避免引脚间爬电距离不足引发的回路故障。基座上固定的碳膜片为核心功能部件，碳膜层的阻值分布按照线性变化规律印刷，保证转轴旋转过程中，动触点与碳膜两端的阻值变化连续无跳变，调节过程中不会出现信号突变的问题。动触点采用弹性铜合金材质冲压成型，触点部位做了镀银处理，既保证接触压力稳定，又能降低接触电阻，减少长期使用后的触点氧化问题，延长元件的工作寿命。

　　转轴部分采用滚花设计的金属轴，滚花纹路能够增加与调节旋钮之间的摩擦力，避免旋钮安装后出现打滑空转的问题，转轴与基座之间设置了耐磨的尼龙衬套，既减少旋转过程中的磨损量，又能起到一定的防尘作用，避免外界粉尘进入基座内部附着在碳膜层表面，造成接触不良的故障。引脚部分采用直插式设计，三个引脚分别对应碳膜的两个固定端与动触点引出端，引脚间距按照常规通用电位计的标准尺寸设计，能够直接适配市面上通用的PCB安装孔位，不需要额外做孔位调整，降低电路板设计的适配成本。引脚材质采用镀锡铜合金，可焊性良好，能够适应波峰焊、手工焊等不同焊接工艺，焊接过程中不会出现引脚不上锡、镀层脱落的问题。

　　安装边界方面，这款电位计的主体直径为常规16mm规格，主体厚度包含引脚在内的整体尺寸适配多数小型设备的面板安装空间，面板安装时搭配配套的锁紧螺母与垫片，可固定在厚度0.5mm到3mm的设备面板上，转轴伸出面板的长度足够安装不同规格的塑料或金属调节旋钮。从功率承载能力来看，0.5W的额定功率决定了该元件仅适用于小信号调节回路，不能作为大功率回路的调压元件使用，设计选型时需要核算回路中流过电位计的实际电流，避免功率过载导致碳膜层过热烧毁，造成设备故障。

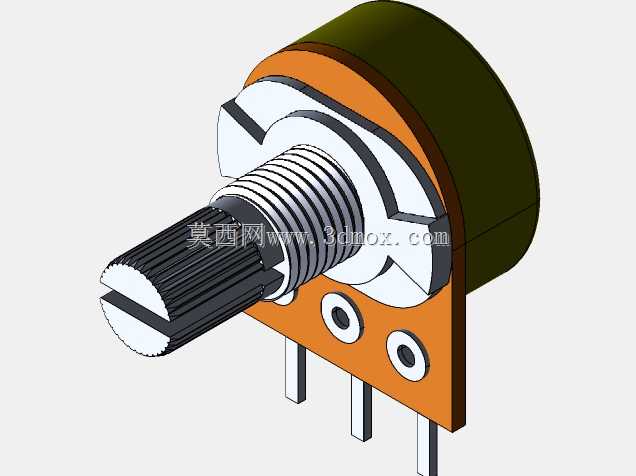

　　在实际建模过程中，需要重点关注几个关键配合尺寸：一是转轴与衬套的配合间隙，间隙过大会导致转轴晃动，调节时手感松散，间隙过小则会造成旋转卡滞，转动阻尼不均匀；二是动触点与碳膜片的接触压力，压力过大会加速碳膜层的磨损，缩短使用寿命，压力过小则会出现接触不良，调节时信号断续的问题；三是三个引脚的位置度公差，必须保证引脚与PCB安装孔的同轴度，避免焊接时出现引脚歪斜、无法插入孔位的问题。另外，电位计的旋转角度限位结构也需要准确还原，该款电位计的有效旋转角度为270度左右，两端设置有限位挡块，建模时需要还原挡块的位置与强度，保证旋转到极限位置时不会出现挡块断裂、转轴超行程旋转的问题。

　　从实际应用的选型角度出发，这类电位计的阻值误差、阻值变化线性度是核心选型参数，建模时虽然不需要体现具体阻值参数，但结构上需要预留碳膜片的安装空间，方便后续根据不同阻值需求替换对应参数的碳膜片，实现同结构下不同阻值规格的通用化设计，减少重复开模的成本。外壳部分的金属屏蔽罩采用镀锌钢板冲压成型，既能够屏蔽外界电磁信号对调节回路的干扰，又能起到保护内部碳膜片与动触点结构的作用，屏蔽罩与基座之间采用卡扣铆接的方式固定，装配工艺简单，适合批量生产装配。
