六脚双路三档钮子拨动开关结构设计

　　这类六脚DPDT结构的钮子拨动开关，是低压电气控制回路里极为常用的手动操作元件，在小型机电设备、测试仪器、工控辅助装置、民用电器的信号切换、小功率负载通断场景中应用极广。不同于单路开关的单回路控制逻辑，双路双掷三档的结构可以同时实现两路独立回路的通断状态切换，中间档位可实现两路回路同时断开，两侧档位分别对应不同的回路导通组合，能够满足正反转切换、信号源选择、双路负载切换等多种控制需求，额定通断能力覆盖6A/125VAC的常规小功率负载场景，足够应对绝大多数设备面板上的手动控制需求。

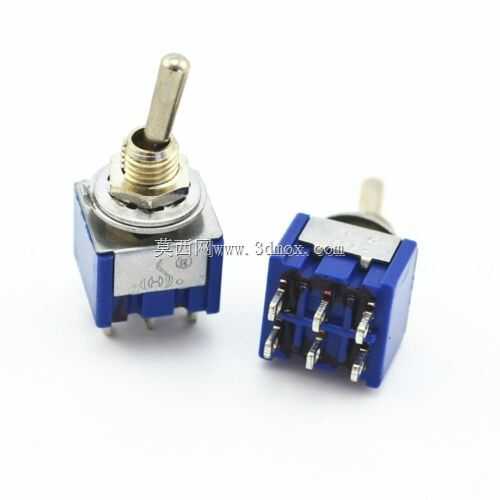

　　从结构设计逻辑来看，这款开关采用了标准的面板安装式钮子结构，操作拨杆采用金属材质，表面做了防滑钝化处理，拨杆摆动角度经过合理设定，档位切换时有清晰的手感反馈，操作人员可以通过拨杆的位置和触感快速判断当前开关的导通状态，避免误操作。开关基座采用高强度绝缘工程塑料材质，具备良好的耐温、抗冲击、绝缘性能，能够在-25℃到85℃的常规工业环境温度区间内稳定工作，不会因为长期受热出现基座变形、触点移位的问题。内部的导电触点采用铜合金镀银工艺，既保证了良好的导电性能，降低接触电阻，减少长期工作时的触点发热，也具备一定的抗氧化能力，提升开关的机械寿命与电气寿命，常规工况下机械操作寿命可以达到万次以上，满足设备长期使用的需求。

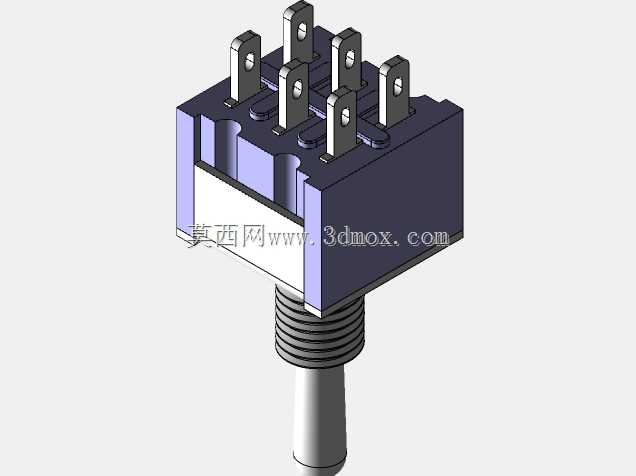

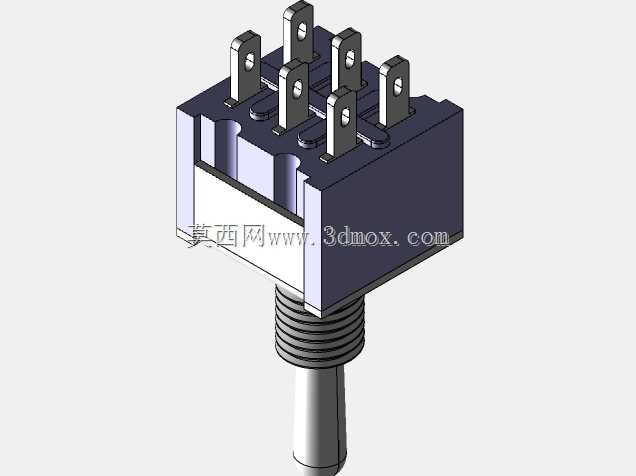

　　安装边界方面，这款开关采用了行业通用的圆形螺纹安装结构，安装开孔直径为标准的12mm规格，安装螺纹配有配套的六角锁紧螺母与防松垫片，可以将开关牢固固定在设备面板、控制盒壳体上，面板安装后露出的拨杆高度符合常规操作习惯，不会因为突出过长容易被误碰，也不会因为过短导致操作费力。底部的六个接线引脚采用直插式焊片结构，引脚间距符合通用PCB安装或者导线焊接的安全间距要求，相邻引脚之间的绝缘距离满足低压电气的安全规范，焊接时不会出现相邻引脚焊锡短路的问题，既可以直接焊接在印刷电路板上作为板载控制元件，也可以通过焊接导线外接实现面板安装的接线需求。开关整体的外形尺寸紧凑，基座部分为方形结构，安装后在面板背部占用的空间极小，不会占用过多的设备内部布线空间，适合在空间紧凑的小型控制设备、手持测试仪器内部使用。

　　在实际选型应用中，这类开关需要根据实际控制的负载功率匹配对应的额定参数，不能超负载使用，避免触点拉弧烧蚀缩短使用寿命；安装时需要注意锁紧螺母的紧固力矩，过大的力矩会导致塑料基座开裂，过小则容易在长期操作震动中出现开关松动移位；接线焊接时需要控制焊接温度与焊接时间，避免高温传导到开关内部导致塑料基座变形、触点弹片退火失去弹性，影响开关的接触可靠性。在三维建模过程中，这类标准件的建模需要重点还原安装开孔尺寸、引脚位置尺寸、拨杆摆动行程、各档位的位置关系，确保在做设备整体装配时不会出现安装干涉，同时可以通过运动仿真模拟拨杆的摆动过程，验证操作空间是否足够，接线位置是否与周边其他元件存在冲突，为后续的PCB布局、面板开孔设计提供准确的尺寸参考。不同于定制化的专用开关，这类通用型钮子开关的结构已经经过多年的市场验证，可靠性高、采购成本低、替换性强，是小功率电气控制回路里性价比极高的控制元件选择，在做设备设计时优先选用这类标准通用件，也能够有效降低设备的生产维护成本，减少后期备件采购的难度。
