镀锡生产线集成前处理干燥输送搬运系统

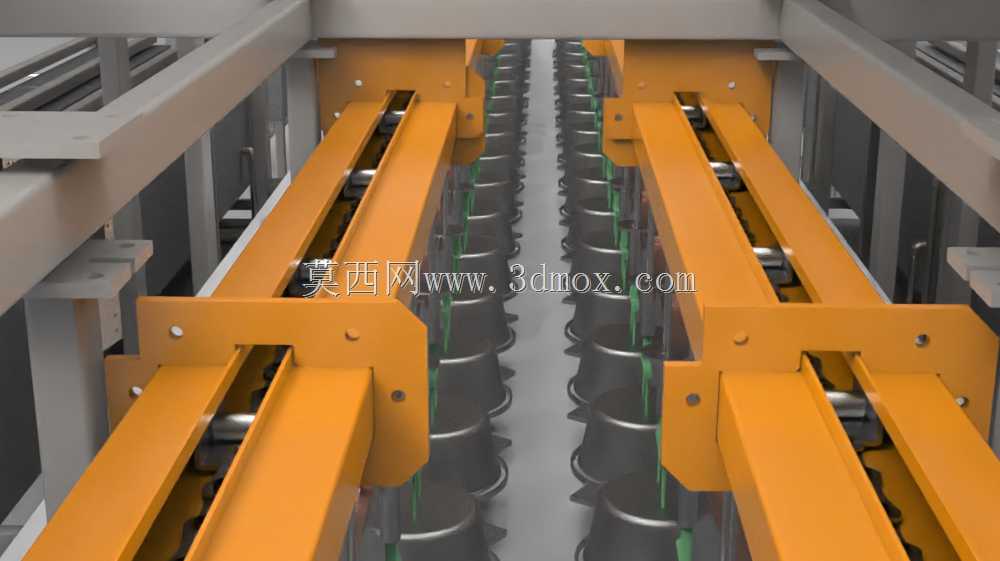

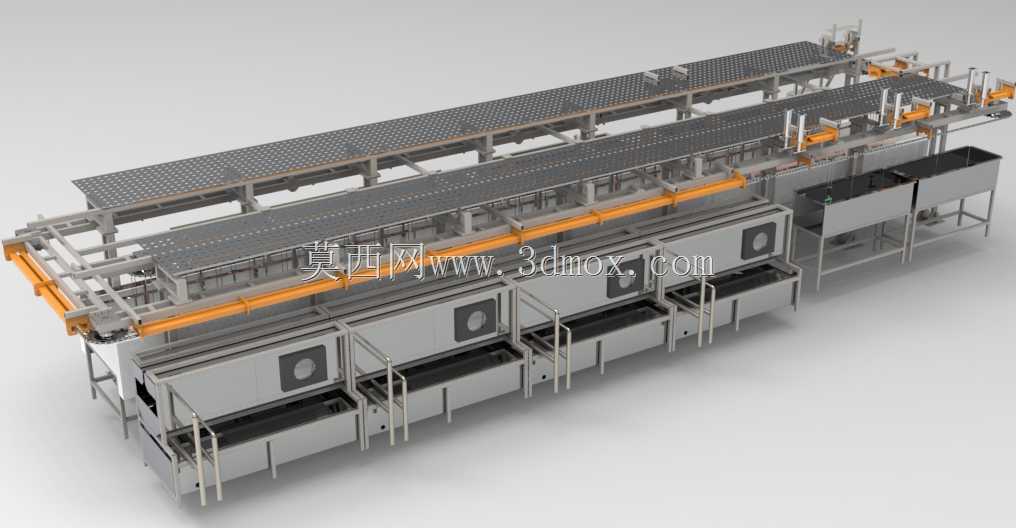

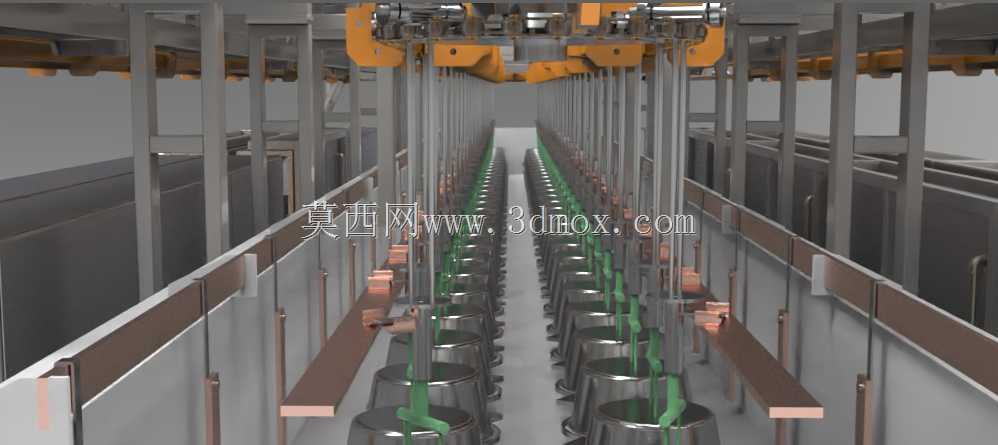

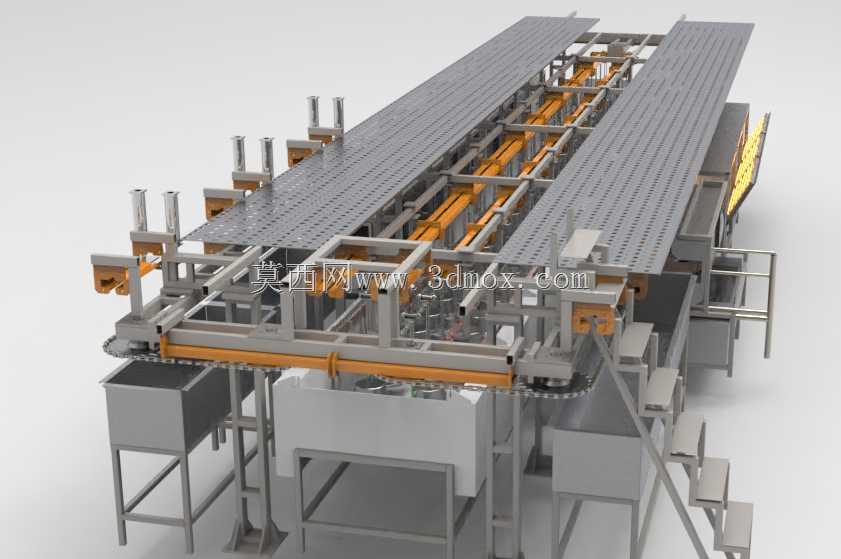

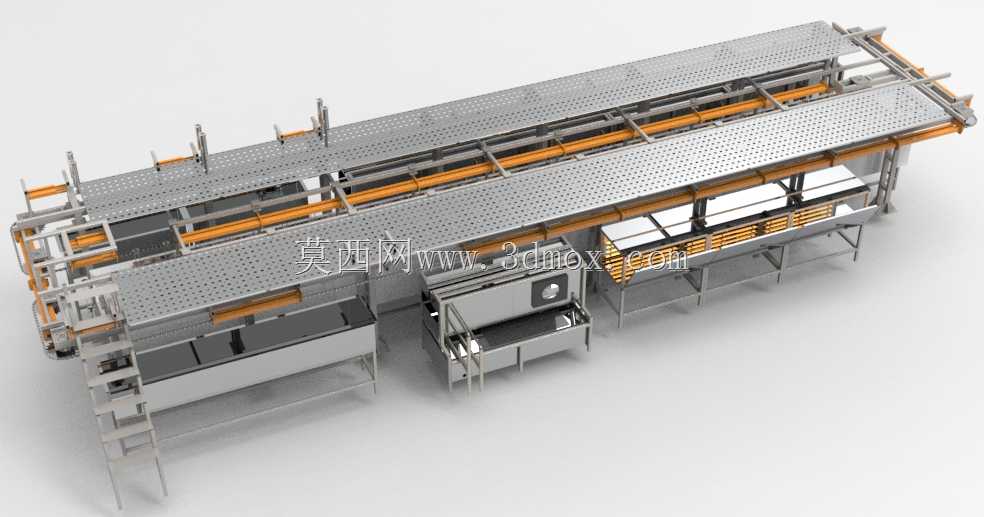

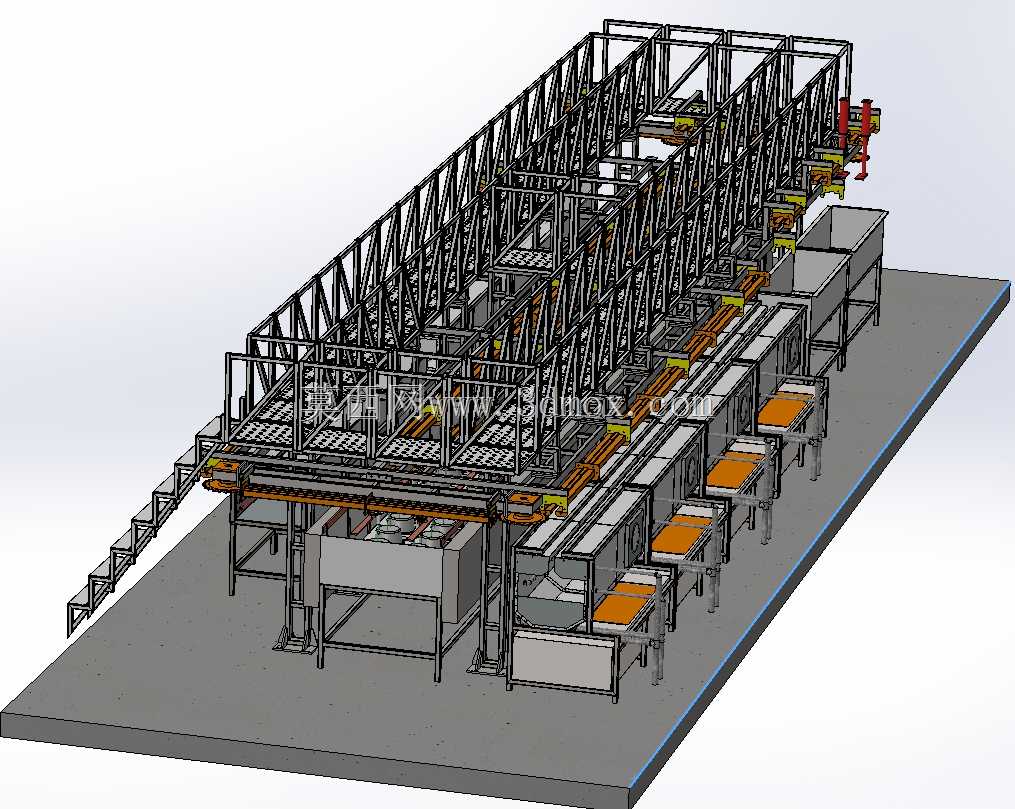

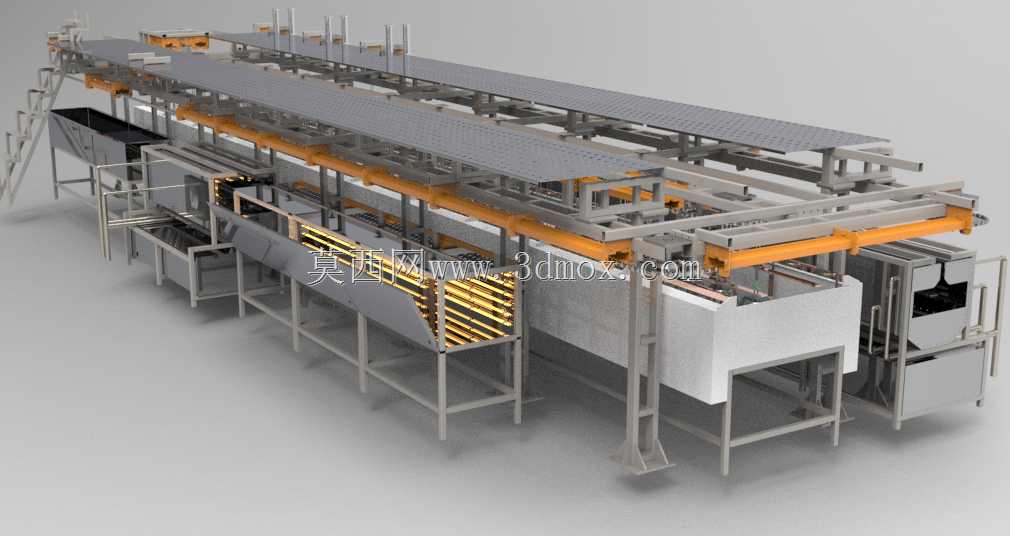

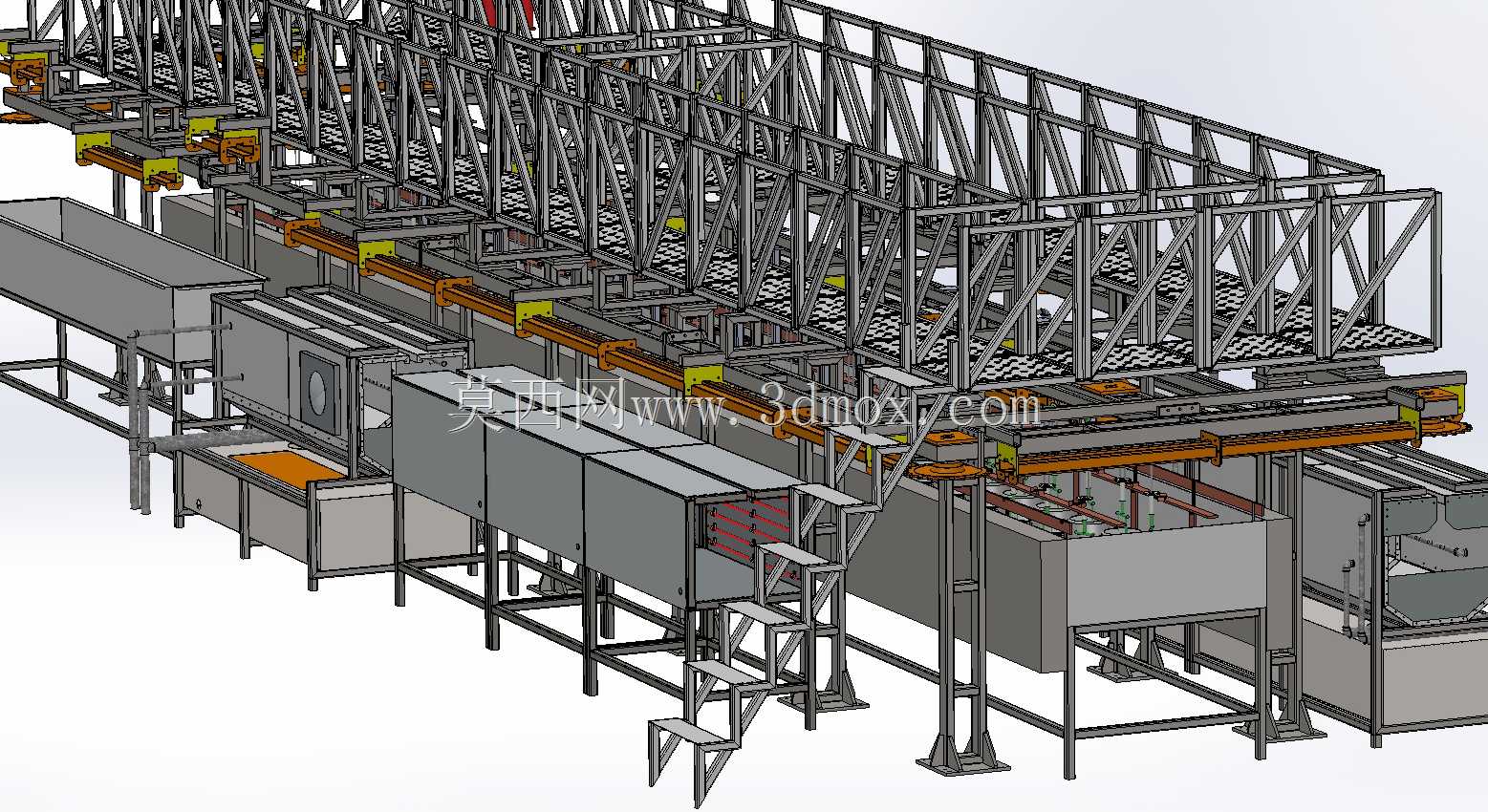

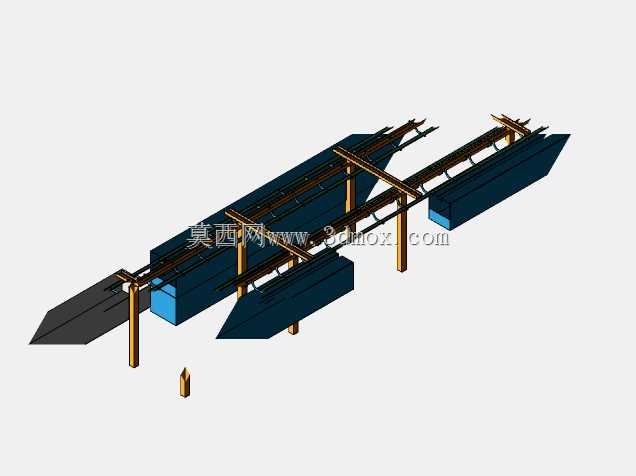

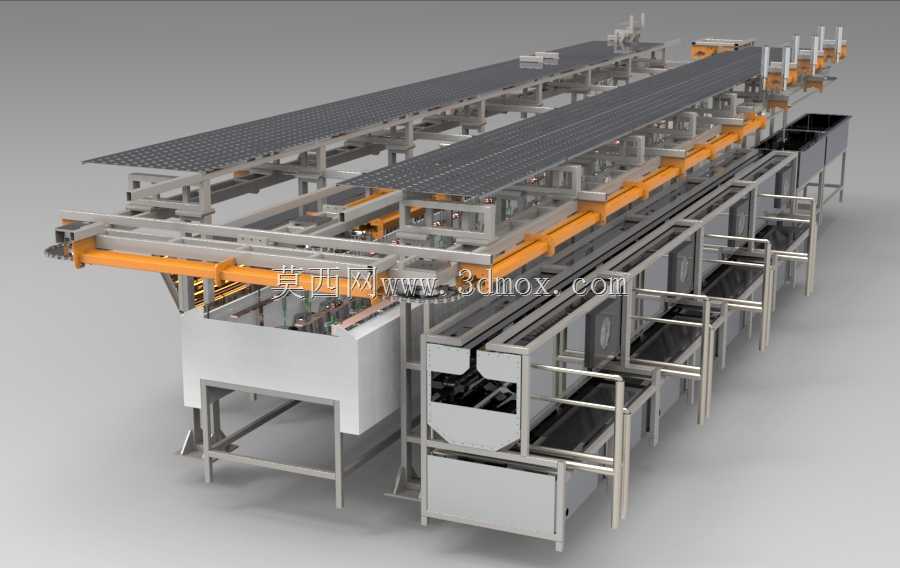

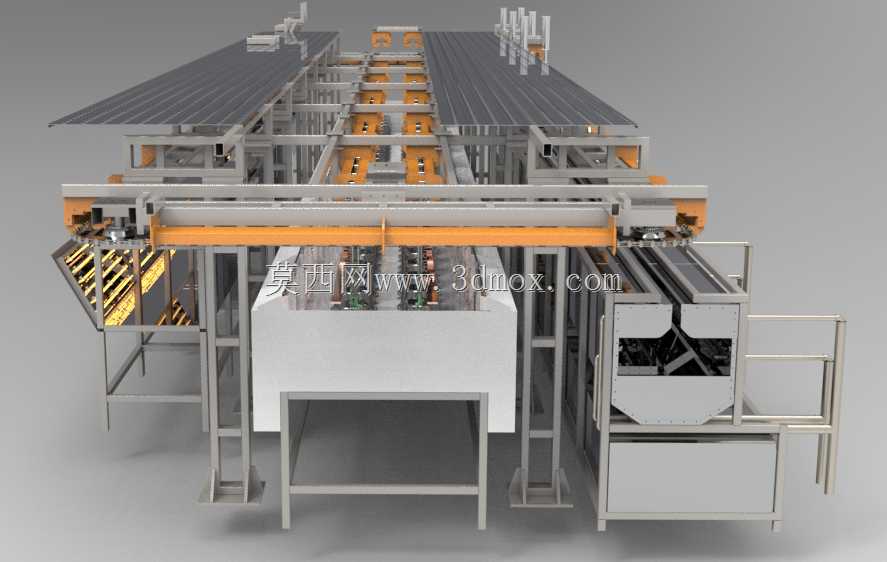

　　这套集成化产线主要面向金属带材、精密冲压件的连续表面处理场景，在电子连接器、五金冲压件、汽车小五金件的表面镀锡加工环节中承担全流程物料流转与工序衔接作用，可直接对接上游冲床出料端与下游收料、检测工位，替代传统分散式单机作业的人工转运模式，减少工序间物料堆积带来的表面磕碰、氧化风险。从产线布局来看，整体采用长条形直线排布设计，主体框架以不锈钢方通焊接为基础承载结构，上层设置双轨输送梁搭载平移吊具，吊具通过橙色同步带传动实现工位间的精准步进移动，可根据不同工件的挂装需求调整吊具间距，适配长度在50mm至1200mm区间的各类挂具安装。产线下层依次排布超声波清洗槽、涂布工位、超声波冲洗槽、隧道式干燥舱几个核心处理单元，

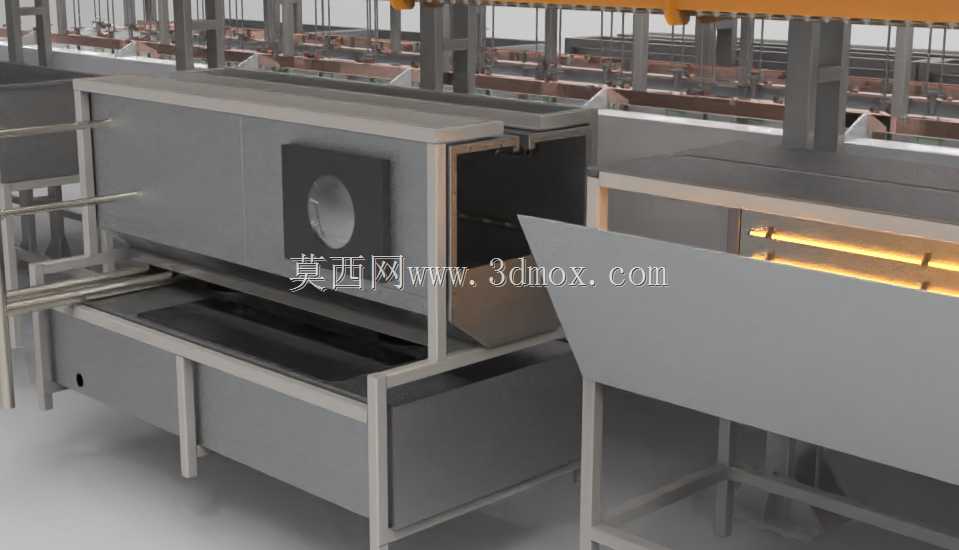

　　各槽体之间设置挡液板与沥水过渡段，避免不同工序的处理液交叉污染，槽体底部预留排污口与补液管路安装空间，侧面预留观察窗与维护门，方便日常清理槽内沉渣、更换处理液时的操作。在功能设计上，前段超声波清洗单元采用上下振子排布结构，振子安装角度与槽体呈15度夹角，可减少清洗盲区，针对工件缝隙内的冲压油、金属碎屑实现360度无死角清理，清洗槽内设置温度传感器与加热管，可将清洗液温度稳定控制在工艺要求区间，保证除油效果一致性。紧接清洗段的涂布工位采用辊涂加喷淋辅助的结构，可根据镀锡工艺要求均匀涂覆助焊剂涂层，涂布辊间隙可通过侧面手轮微调，适配不同厚度工件的涂层厚度控制需求，多余的助焊剂通过槽体底部的回流管路过滤后循环使用，减少耗材浪费。

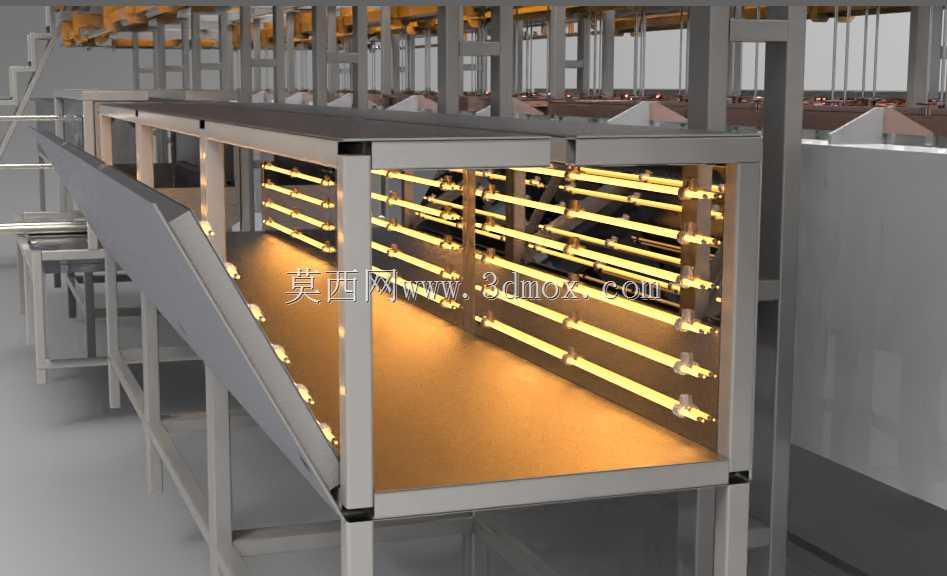

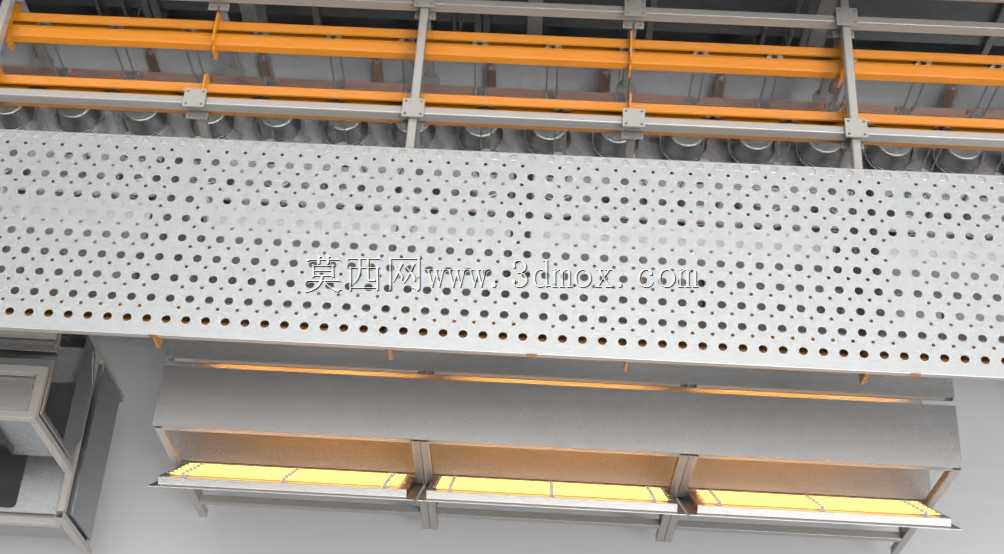

　　冲洗单元采用两级逆流水洗设计，后段清水槽的水溢流到前段粗洗槽，在保证冲洗效果的同时降低纯水消耗量，槽内设置风切喷嘴，可在工件出槽时先吹掉表面大部分附着水珠，减少后续干燥段的能耗。隧道式干燥舱采用热风循环结构，舱内设置多组温度分区，从进料端到出料端依次设置升温区、恒温区、冷却区，舱内输送采用网带结构配合上层吊具同步运行，避免工件在干燥过程中出现晃动导致的表面水印，舱体顶部设置排湿口，可及时排出蒸发的水汽，保证舱内干燥度达标。产线末端集成的雪地输送搬运系统，采用防滑链板结构搭配侧向定位挡边，可在完成干燥镀锡后的工件出料环节，平稳将工件转运到下一道工序的接驳台，即使工件表面带有少量冷凝水也不会出现打滑偏移，

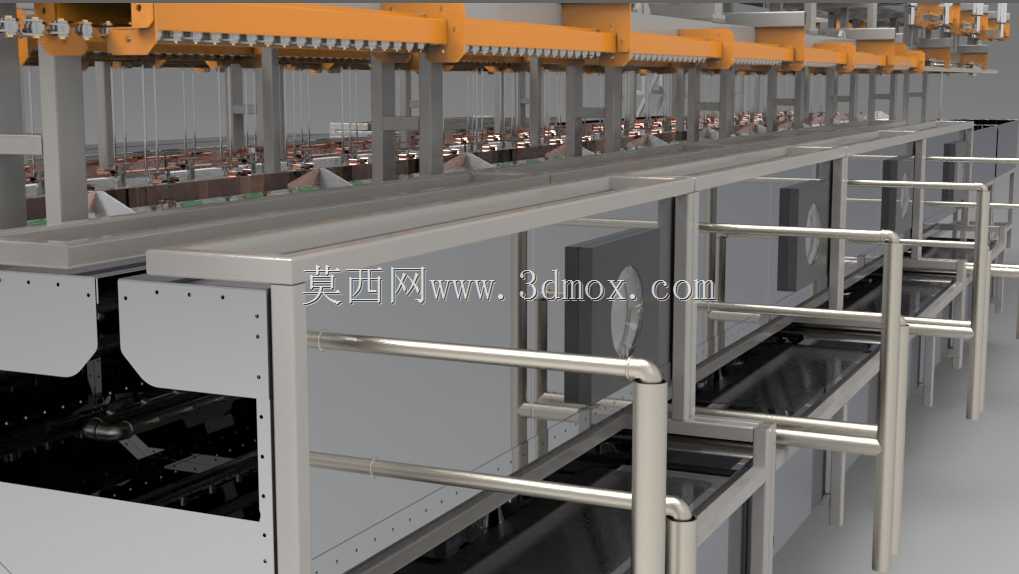

　　输送速度可与前段产线速度联动匹配，无需单独调速即可实现全产线节拍同步。安装边界方面，整套产线的主体长度可根据车间场地实际情况进行模块化拼接，单段标准模块长度为2米，现场安装时只需对齐模块间的输送导轨与管路接口即可完成拼接，设备主体宽度控制在2.8米以内，操作侧预留1.2米以上的维护通道即可满足日常操作与设备检修需求，设备底部设置可调脚杯，可适应地面平整度误差在10mm以内的车间安装环境，无需额外做设备基础，直接放置在硬化地面上调整水平即可投入使用。结构设计上充分考虑了防腐需求，所有与处理液接触的部件均采用316L不锈钢材质，框架外部的钣金护板采用304不锈钢拉丝板，避免长期在潮湿、有酸碱雾气的环境下出现锈蚀问题，输送导轨采用硬质阳极氧化铝型材搭配耐磨导轨条，吊具行走轮采用POM材质，既保证行走精度又减少运行噪音，日常维护时只需定期加注润滑脂、更换磨损的导轨条即可，维护成本较低。在安全设计上，产线所有运动部件外侧均设置透明亚克力防护门，防护门配备安全联锁开关，一旦防护门被打开，产线会自动停止运行，避免操作人员误触运动部件发生危险，各槽体的加热系统均设置液位保护，当槽内液位低于安全值时会自动切断加热电源，避免干烧引发安全事故，电气控制柜设置在产线端部的干燥区域，所有电气元件均做防潮处理，适应产线周边高湿度的使用环境。
