高校流体分析实验用管路集成液压站

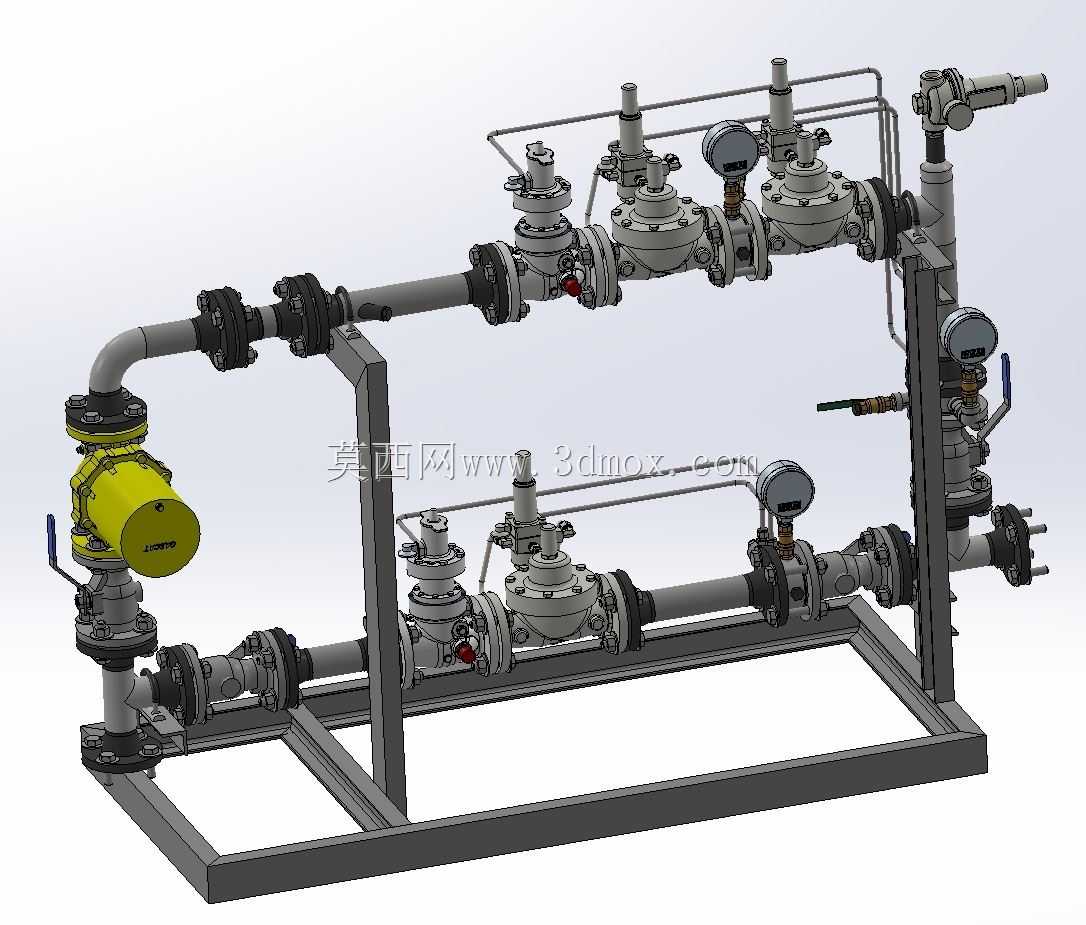

　　这套集成式液压管路单元，最初是为高校流体传动相关课程的实验教学场景搭建，核心服务于管流阻力特性、阀件节流损失、压力动态响应这类流体分析类实验，也可作为小型液压测试回路的动力分配单元使用。从结构布局来看，整体采用撬装式框架设计，底部是标准矩形型钢焊接底座，所有管路、阀件、检测元件全部集成在框架范围内，安装时不需要额外搭建支撑结构，只需固定底座地脚即可完成就位，整体外轮廓控制在常规实验台的安装边界内，不会占用过多实验室空间，同时框架预留了足够的操作间隙，实验人员可以轻松触及各个阀件的调节手柄与仪表读数位置。

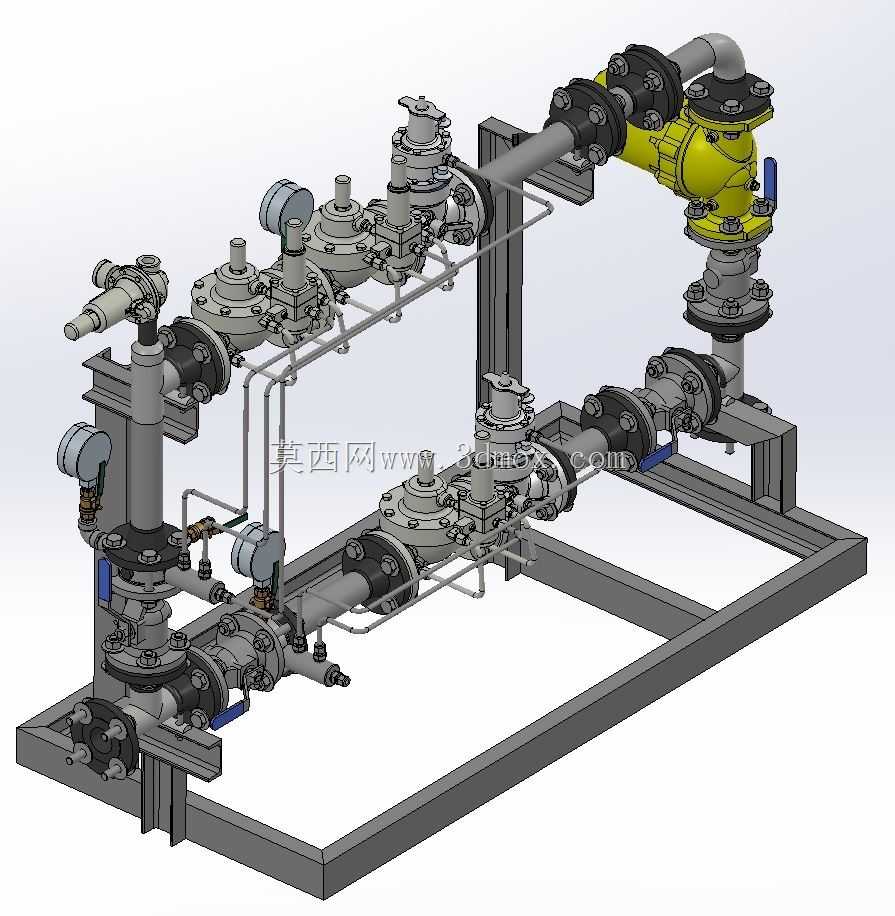

　　管路系统采用上下两层并行排布的设计思路，主管路通径匹配常规实验流量需求，避免通径过小造成的沿程阻力干扰实验数据，也不会因为通径过大导致整体结构冗余笨重。管路上依次集成了截止阀、调压阀、溢流阀、单向阀等多种液压阀件，每段阀组前后都预留了压力检测接口，配套安装的耐震压力表可以实时读取不同管段的压力数值，满足流体分析时多点压力采集的需求。管路连接全部采用法兰加密封垫的硬连接形式，相比软管连接可以大幅降低管路形变带来的参数误差，更适合对数据精度要求较高的分析实验，同时法兰连接的形式也方便后期拆卸更换不同类型的阀件，拓展实验项目。

　　在功能设计上，这套单元可以独立完成多种流体特性测试：通过调节前端调压阀的开度，可以改变管路内的流体压力与流速，配合不同管段的压力表读数，就能计算出对应阀件、管段的压力损失；侧边预留的外接接口可以连接实验测试元件，比如待测节流阀、流量传感器等，不需要改动主体管路结构就能拓展测试回路；末端的卸荷回路可以在实验结束后快速释放管路内的残余压力，保障实验操作的安全性。左侧的流体入口处配置了过滤组件，可以过滤流体中的固体杂质，避免杂质磨损阀件密封面或者堵塞检测管路，延长整套装置的使用寿命。

　　设计过程中特意考虑了教学场景的使用需求：所有阀件的调节手柄都朝向操作侧排布，不需要探身到管路间隙里就能完成调节操作；压力表的表盘全部朝向外侧，站在装置正前方就能清晰读取所有压力数值，不需要侧身或者移动位置查看；框架的边角都做了倒角处理，避免实验过程中磕碰划伤；管路排布整齐有序，不同功能的管段走向清晰，也方便教学过程中给学生讲解液压回路的组成原理，不会因为管路杂乱影响认知。

　　从安装适配性来看，底座的地脚孔位置匹配常规实验台的安装尺寸，既可以直接放置在实验台面上使用，也可以通过螺栓固定在地面或者支架上，入口和出口的连接法兰采用标准液压法兰尺寸，能够和市面上常见的液压动力单元、测试管路快速对接，不需要额外制作转换接头。整套装置的重心落在底座中心范围内，即使在较高压力下工作也不会出现晃动失稳的问题，不需要额外加装配重固定。
