BTT HDMI5显示屏可调角度安装支架

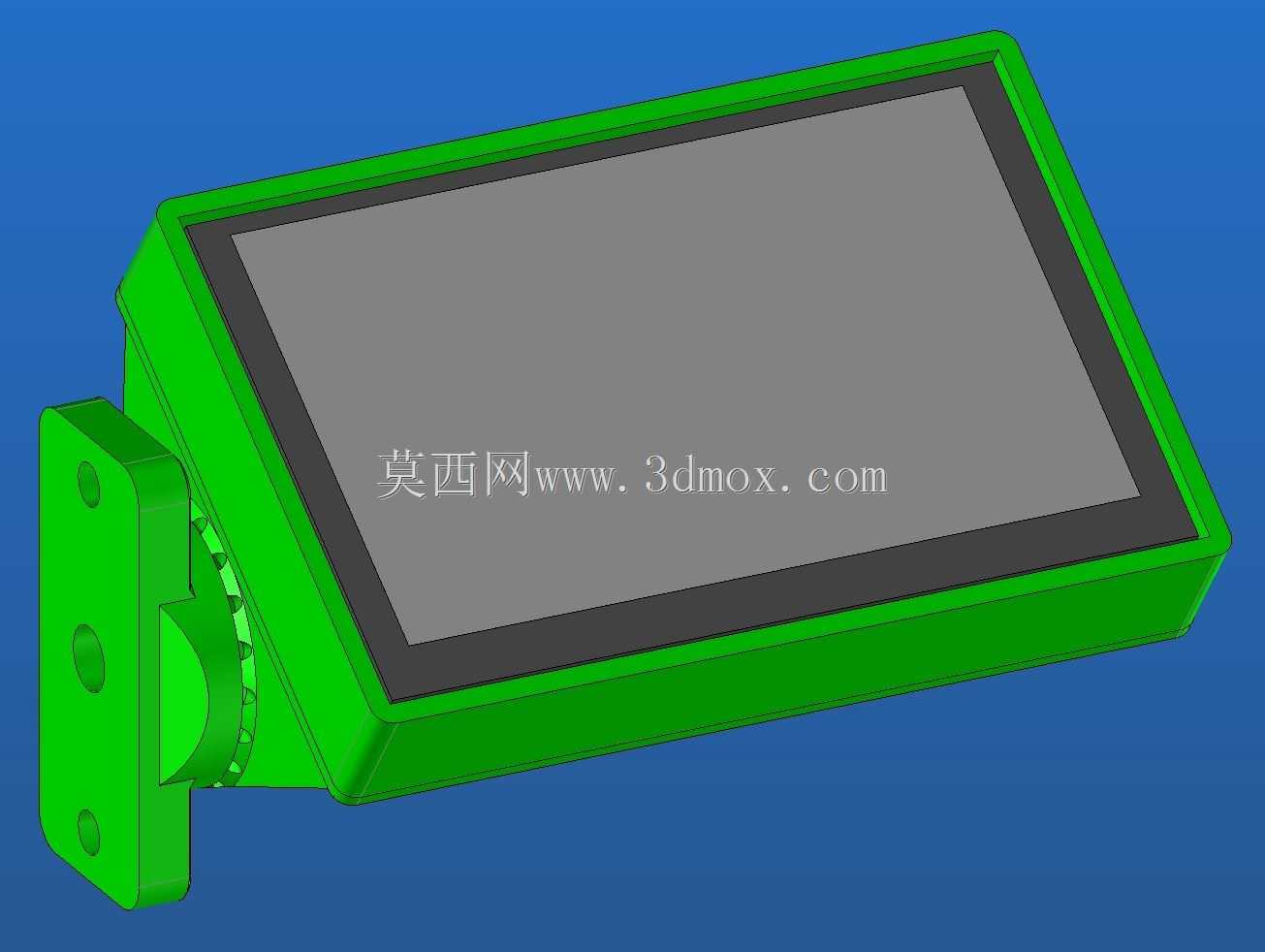

　　这款可调角度安装支架是针对BIGTREETECH HDMI5 V1.0显示屏开发的专用安装结构，主要适配V-Core、Voron系列搭载Klipper固件的桌面级FDM 3D打印机使用，解决原厂显示屏无配套安装结构、操作视角固定的实际使用痛点。从实际装机场景来看，桌面级3D打印机的摆放位置多为工作台侧边、设备架层板，不同操作者的站立、坐姿操作高度差异较大，固定角度的显示屏往往存在反光、视角偏移导致的参数读取困难问题，尤其是调平、打印过程中查看温度曲线、进度条时，需要反复调整身体姿态才能看清屏幕内容，这款支架的18度档位调节结构，就是针对这类实际使用场景设计的，可根据设备摆放高度、操作者常用姿态调整屏幕俯仰角度，保证屏幕内容清晰可读，减少操作过程中的视角误差。

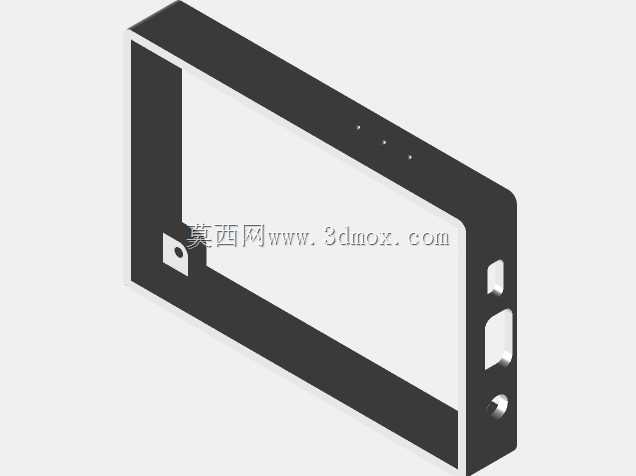

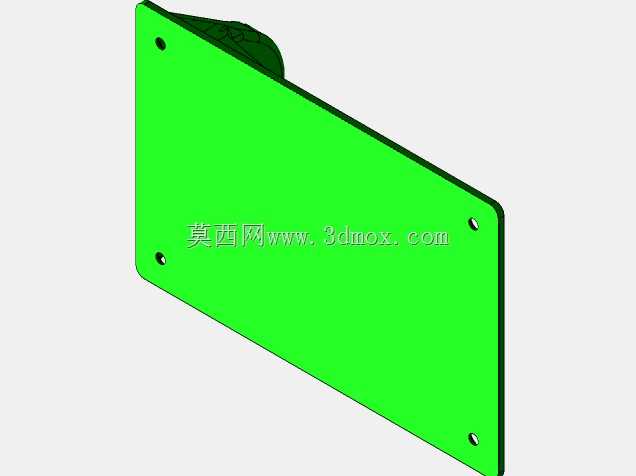

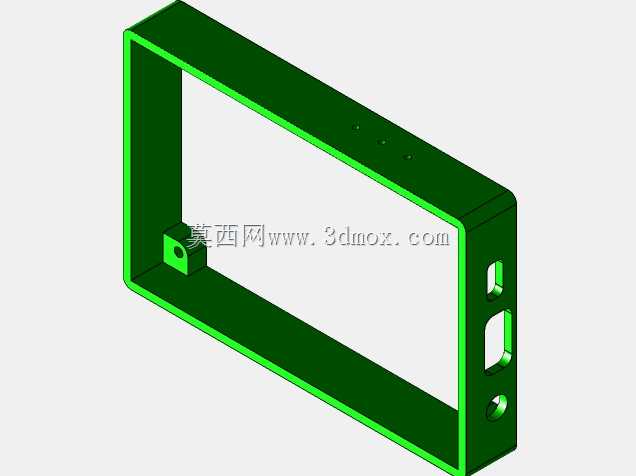

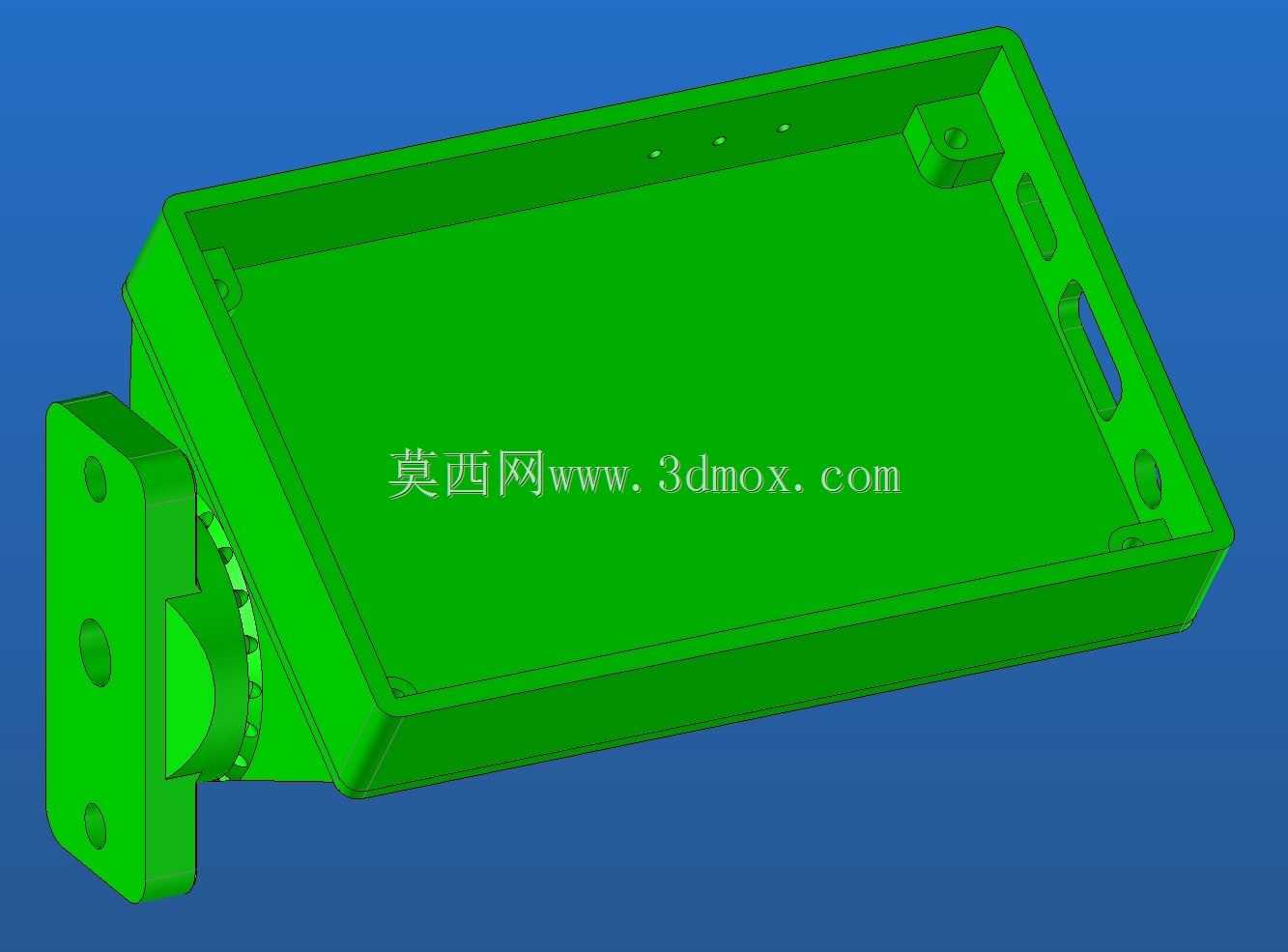

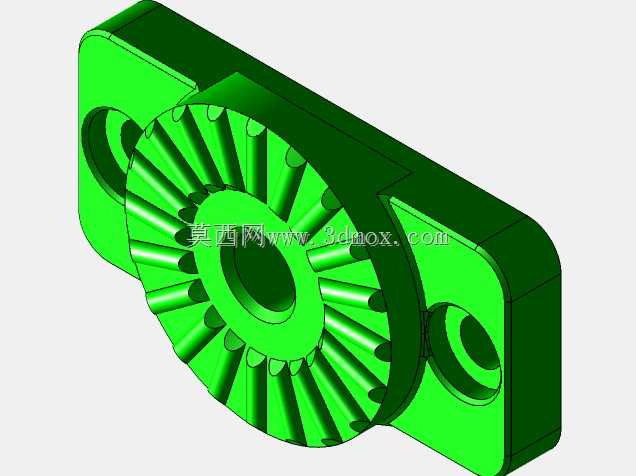

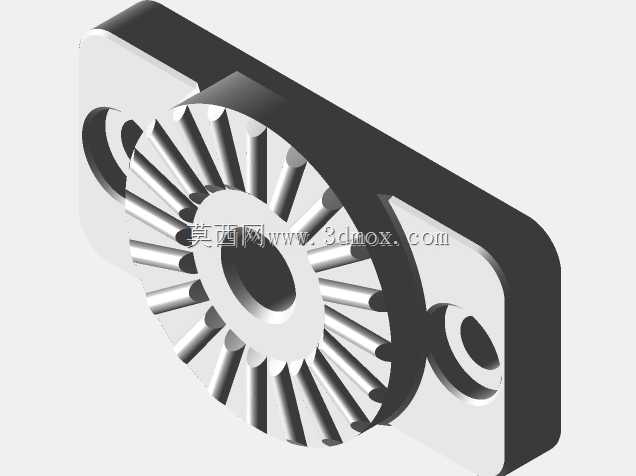

　　从结构设计思路来看，整个支架分为屏幕固定框、铰接调节座、设备安装基座三个部分，屏幕固定框采用全包边结构，内侧预留屏幕边框的卡接余量，安装时无需额外螺丝固定，依靠结构卡紧即可固定屏幕本体，避免螺丝压伤屏幕PCB边缘的元器件；铰接部分采用齿形啮合的档位结构，相比摩擦式阻尼调节，齿形档位的定位可靠性更高，不会因为设备运行过程中的振动、频繁触碰屏幕导致角度偏移，18度的调节范围覆盖了桌面设备常用的视角区间，既不会因为调节角度过大导致屏幕重心前倾脱落，也能满足不同摆放位置的视角需求；安装基座部分采用带两个安装孔的立式支耳结构，可直接固定在3D打印机的铝型材框架侧边，安装孔位匹配Voron、V-Core系列设备的型材槽距，不需要额外打孔改装，直接使用型材螺母即可完成固定，安装边界控制合理，固定后支架整体突出型材表面的距离不超过60mm，不会占用过多工作台操作空间，也不会和打印机的X轴、Z轴运动部件产生运动干涉。

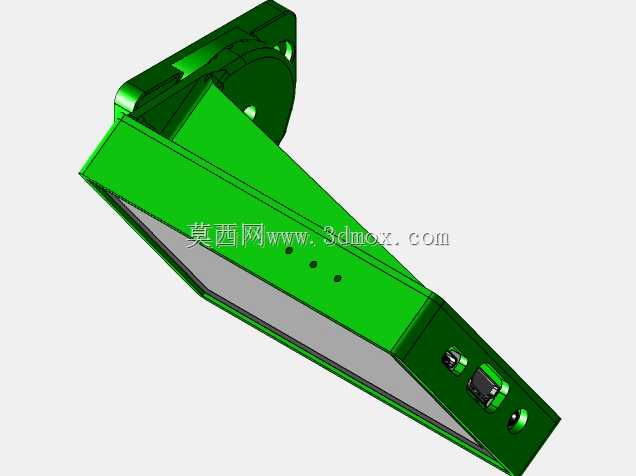

　　从功能特性来看，支架整体采用一体化结构设计，没有多余的零散零件，安装过程不需要额外装配销轴、弹簧等小零件，依靠结构本身的铰接部位的弹性变形即可完成角度调整与档位卡合，减少了装配环节的零件损耗风险；屏幕固定框的边缘做了倒角处理，安装时不会刮伤屏幕的外边框，底部预留了屏幕排线的出线缺口，排线可从支架下方直接引出连接到主控板，不会因为支架的包裹导致排线弯折角度过大出现断线问题；铰接部位的齿形做了圆角处理，调整角度时不需要过大的扳动力度，同时啮合后不会出现滑档问题，在日常操作点击屏幕时，支架不会因为按压力度出现角度下沉、晃动的情况，操作稳定性有足够保障。

　　从实际使用的适配性来看，这款支架的安装尺寸完全匹配HDMI5 5英寸显示屏的外形尺寸，固定框的内圈尺寸和屏幕边框的长宽尺寸公差控制在0.2mm以内，安装后屏幕不会出现晃动、松脱的问题；安装基座的支耳间距、安装孔直径都匹配2020、2040铝型材的安装标准，除了适配指定型号的3D打印机外，也可用于其他需要固定5英寸HDMI显示屏的小型自动化设备、桌面测试工装的屏幕安装，只要安装面的型材规格匹配，都可以直接使用，结构通用性较强。在结构强度方面，支架的受力部位做了加厚处理，铰接位置的壁厚达到3mm，安装基座的支耳部位做了三角加强筋结构，即使频繁调整角度、反复触碰屏幕，也不会出现结构断裂、连接部位松动的问题，长期使用的结构可靠性能够满足桌面设备的日常使用需求。
