KCD1型翘板式单控船型电源开关

　　日常接触各类电子电气设备的结构设计时，KCD1这类翘板船型开关是出现频率极高的基础通断元件，从桌面小型家电、工控辅助设备的操作面板，到DIY电子装置、低压配电支路的手动控制端，几乎都能见到它的身影。这类开关的核心作用是实现单回路电源的通断控制，通过翘板的按压翻转完成触点的闭合与分断，操作时的反馈手感清晰，用户无需额外学习就能快速掌握操作逻辑，相比旋钮式、拨动式开关，它的按压操作面更大，戴薄劳保手套操作时也能准确触发，不会出现拨杆滑脱、旋钮拧不到位的问题。

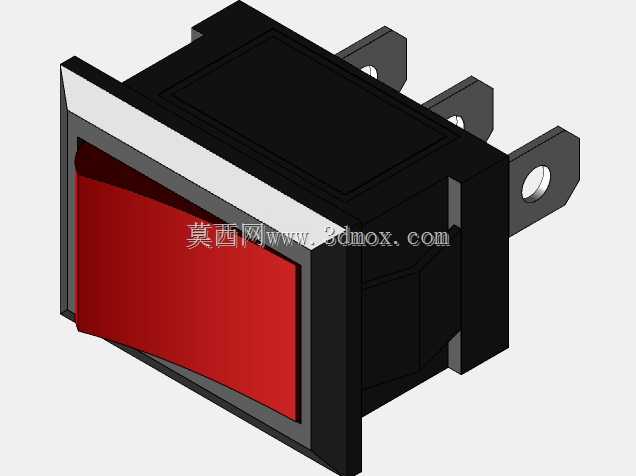

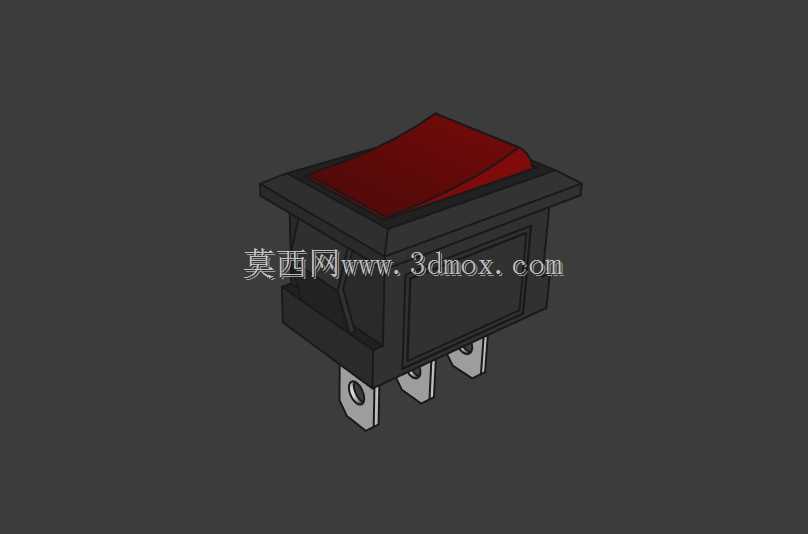

　　做结构设计选型时首先要关注它的安装边界，这款开关采用标准的嵌入式卡装结构，安装面板需要开出对应尺寸的矩形开孔，开关本体两侧自带弹性卡爪，推入开孔后卡爪会自动卡在面板背面，不需要额外打螺丝固定，装配效率很高，适合批量生产的设备组装场景。开关本体的基座采用耐温阻燃的黑色工程塑料材质，翘板按键为醒目的红色，一方面和设备面板的常用底色形成视觉区分，方便操作人员快速定位开关位置，另一方面红色也符合电源主开关的通用色彩标识规范，避免误操作。引脚采用标准的快插式接线端子，适配常规规格的插簧端子，接线时不需要焊接，直接将压好线的插簧推入端子就能完成可靠连接，后期维护更换时拔插也很方便，适合生产线快速装配以及售后现场的元件替换。

　　从设计细节来看，这款开关的翘板做了微弧形的人体工学曲面，手指按压时的接触面积更大，长期操作也不会出现硌手的问题，翘板和基座之间的配合间隙控制均匀，既不会因为间隙过大出现晃动松垮的手感，也不会因为间隙过小导致温度变化时出现卡滞，按动时的行程和按压力度经过调校，触发时的段落感清晰，能明确反馈通断状态，避免出现似接非接的中间状态。基座的内部触点采用导电性能优异的金属材质，能满足常规低压小功率回路的通断需求，日常用于220V交流小功率设备或者直流低压控制回路都能稳定工作，触点的分断距离满足安全规范要求，分断时不会出现持续拉弧的问题，长期使用的可靠性有保障。

　　在实际设备布局时，这类开关的安装位置通常会选在操作面板的易触及区域，周边要预留足够的手指操作空间，避免和其他按键、接口距离过近导致误触，同时安装面板的厚度要匹配卡爪的卡接范围，过薄会导致卡接松动开关容易从面板脱出，过厚则会导致卡爪无法完全弹开固定不到位。接线时要注意引脚的接线定义，这款两引脚的单开关只需要串接在回路的火线上即可，不需要额外的接线，接线完成后要注意引线不要和开关的运动部件产生干涉，避免开关动作时磨损导线绝缘层造成短路风险。这类开关的防护等级适合室内常规环境使用，不能直接用于有水淋、大量粉尘的户外或者恶劣工业场景，如果要在这类场景使用需要额外加装防水防护帽，避免液体或者粉尘进入开关内部造成触点短路或者接触不良。

　　做三维建模时，这款开关的细节还原要重点关注几个部分：首先是翘板的弧形曲面弧度，要和实物的按压手感匹配，不能做成平面影响外观真实度；其次是两侧卡爪的结构和弹性让位空间，要准确还原实际的装配尺寸，方便设计面板开孔时做干涉检查；还有底部引脚的间距和尺寸，要和实际的插簧端子尺寸匹配，方便后续做接线的布线模拟；另外翘板和基座之间的配合间隙也要准确体现，不能把两个零件做成完全贴合的状态，要留出实际的装配间隙，这样导出的工程图或者用于装配模拟时才符合实际生产的需求。很多新手建模时容易忽略卡爪的倾斜角度和让位槽结构，导致设计出来的安装孔无法正常装配开关，或者装配后出现干涉，这部分结构要对照实际的安装尺寸反复核对，确保开关推入安装孔时卡爪能顺利被压下，到位后能正常弹开卡紧面板背面。
