法兰安装式液压油缸三维设计模型

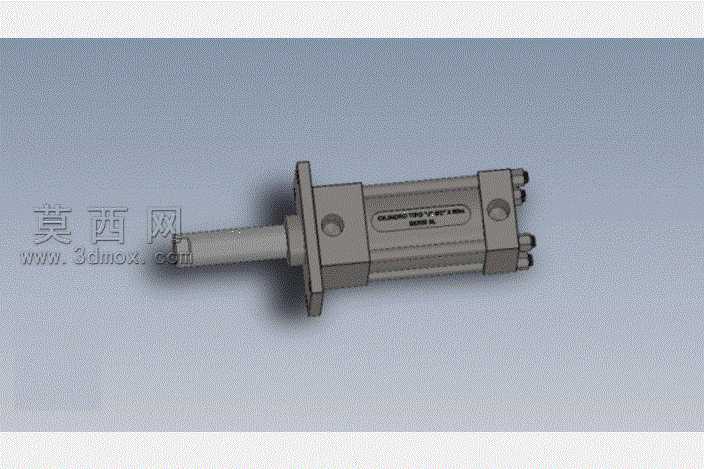

本模型为法兰安装式液压油缸的三维设计成果，建模阶段采用参数化特征建模思路，首先梳理液压油缸的核心结构组成：前端带安装孔的方形法兰端盖、缸筒主体、伸出活塞杆、后端油口集成端盖、密封安装槽位等结构，按照1:1的实际工业产品尺寸比例完成各部件的独立建模，再通过装配约束完成整体组装，保证各部件的同轴度、装配间隙符合实际液压元件的设计规范。建模过程中对缸筒外壁的标识区域、端盖的紧固孔位、活塞杆的伸出轴段、法兰盘的安装定位孔都做了精细化的特征还原，没有省略关键的结构细节，同时对各部件的倒角、圆角等工艺结构做了对应处理，还原实际机加工后的零件形态。材质渲染阶段，针对不同部件匹配对应的工业材质：缸筒与端盖部分采用哑光银灰色铸钢材质，模拟液压元件常用的碳素钢表面处理效果，活塞杆部分采用高光镀铬金属材质，还原活塞杆表面的高硬度耐磨镀层质感，密封槽位预留的橡胶密封件采用哑光黑色丁腈橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后整体效果贴近真实工业液压油缸的实物外观。结构设计上，该油缸采用前端法兰安装形式，法兰盘上的四个安装孔可直接通过螺栓将油缸固定在设备安装面上，安装定位精度高，能承受较大的径向负载；后端双油口的布局分别对应油缸的无杆腔与有杆腔，可通过液压油的进出控制实现活塞杆的伸出与回缩动作，缸体侧面的标识区域预留了型号标注位，符合工业液压元件的标识规范。整体模型结构完整，各部件可拆分用于后续的工程图导出、装配干涉检查、运动仿真分析，可作为液压系统设计、液压传动教学、工业设备方案展示的参考模型使用，模型的结构细节还原度高，能够直观展现法兰式液压油缸的内部构造与外部安装特征，方便设计人员快速理解该类液压执行元件的结构原理。
