工业冷冻站管路集成系统三维设计

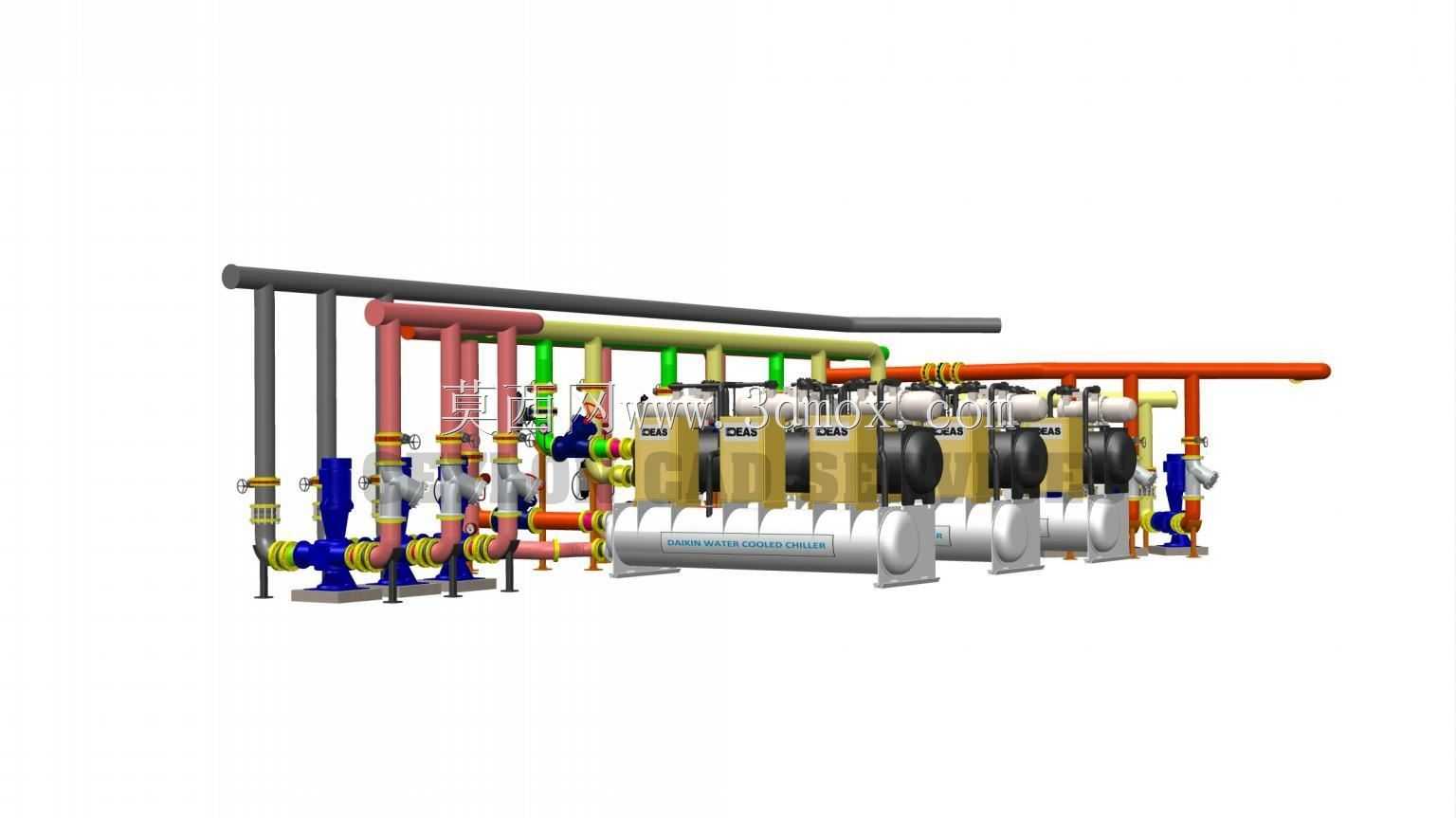

　　这套冷冻站集成系统的三维设计，核心面向工业生产场景的集中供冷需求，常见于食品加工冷链、化工生产控温、大型数据中心冷却、医药生产恒温车间等需要持续稳定冷源供给的场景，区别于分散式制冷单元，该集成式设计将制冷压缩单元、管路输配系统、阀组控制模块整合为撬装式整体结构，可大幅缩减现场安装的施工周期与管线对接误差。从实际用途来看，该系统承担冷量生产、冷媒输配、压力调节、多支路冷量分配的核心功能，不同管径的彩色管路对应不同的冷媒介质与压力等级，红色管路通常为高压高温冷媒排气段，绿色管路为低压回气段，灰色管路为循环冷却水输配段，底部卧式罐体为气液分离装置，可避免液态冷媒进入压缩单元造成液击损坏，保障压缩机组长期稳定运行。

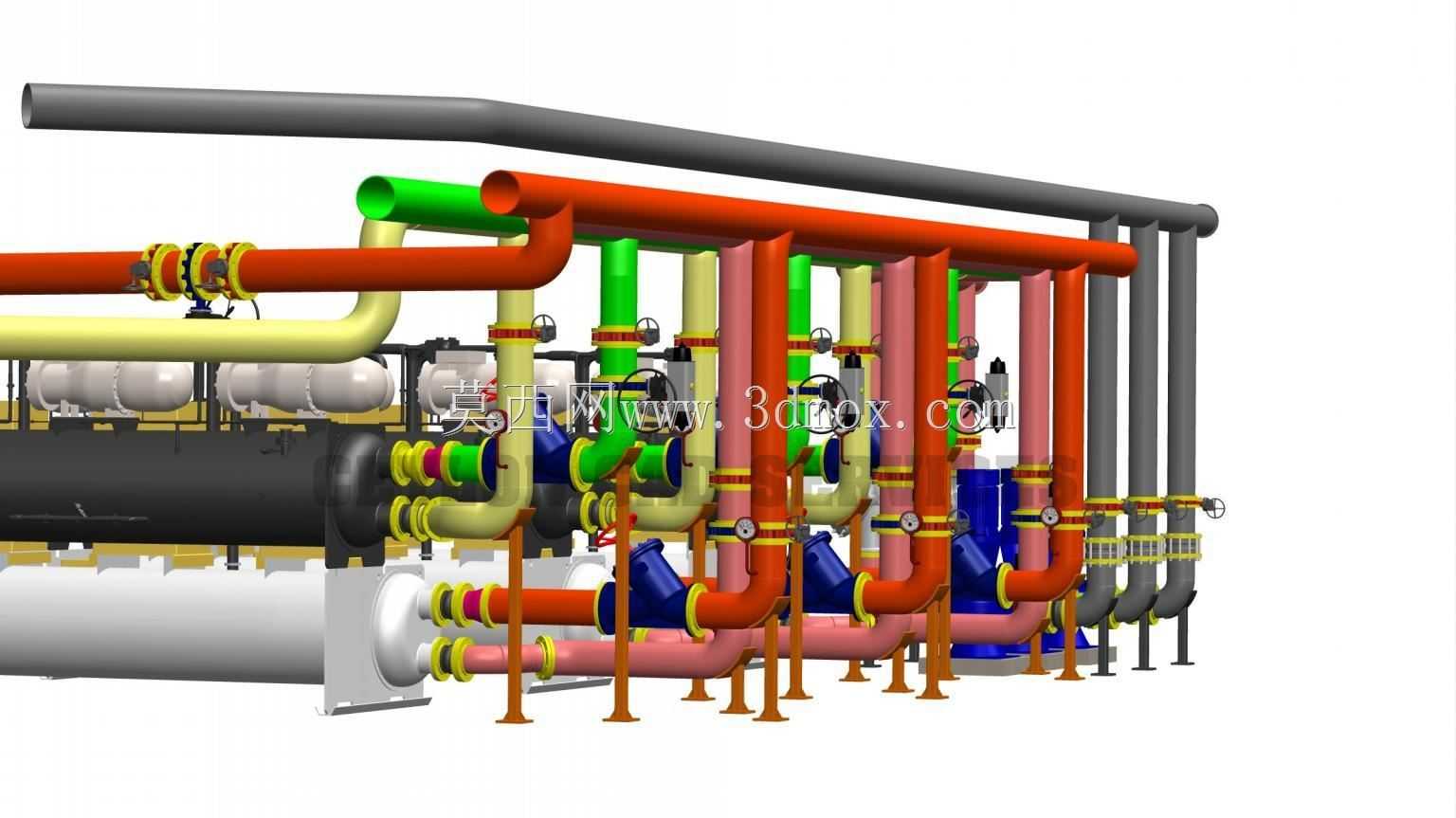

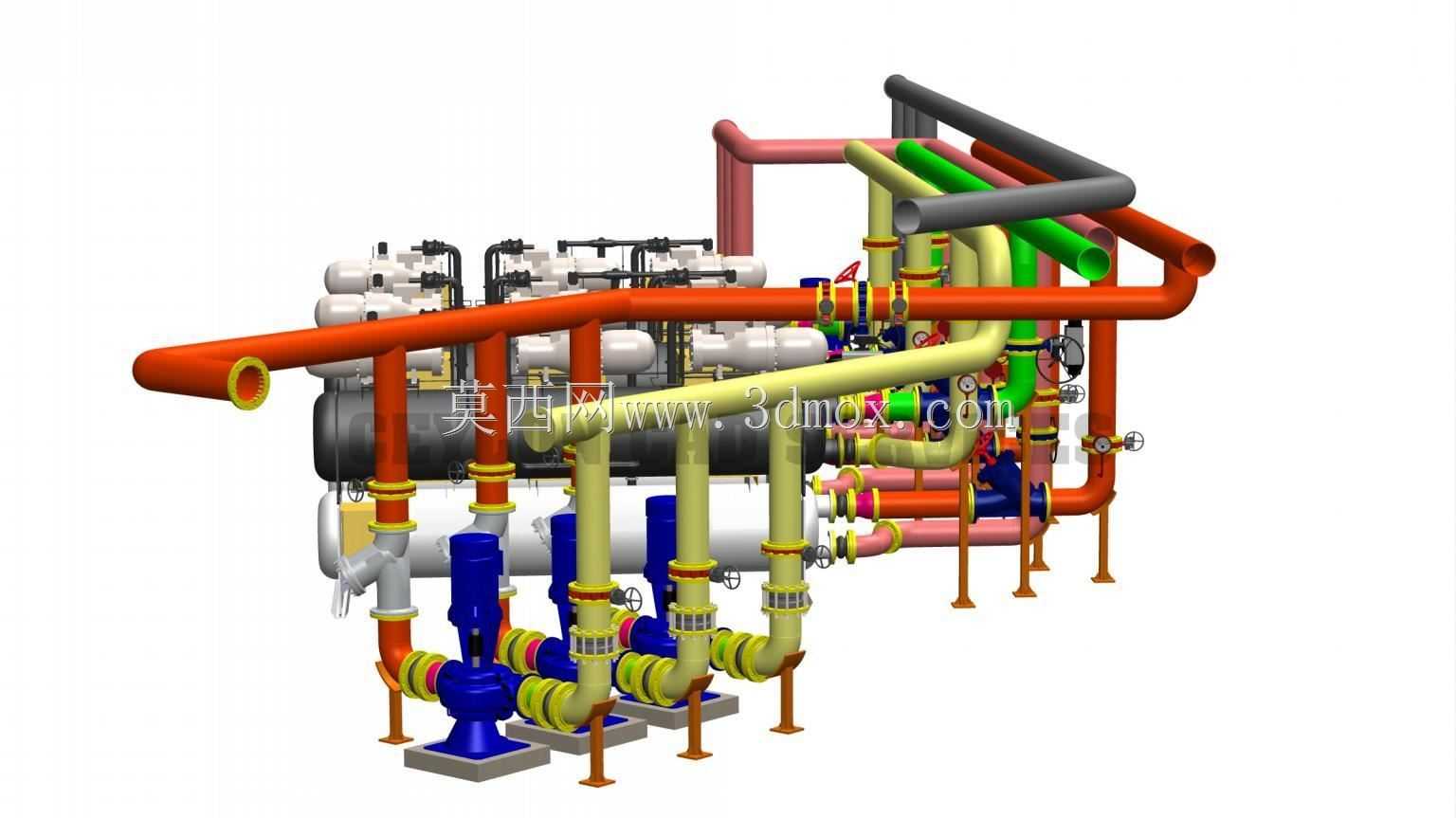

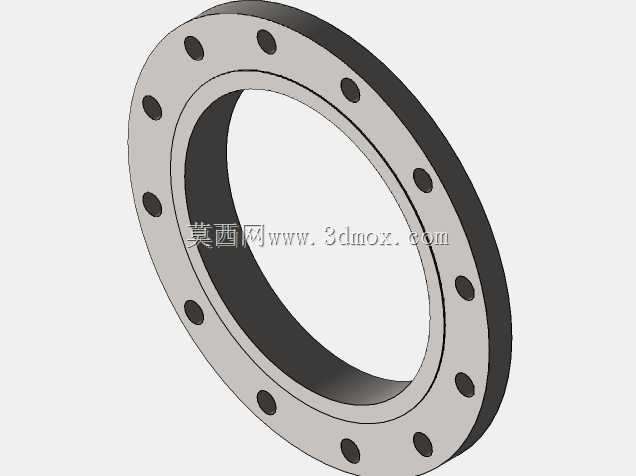

　　设计过程中优先考虑了管路的应力分布，长距离直管段预留了热胀冷缩的补偿余量，弯头位置的曲率半径符合流体输配的阻力要求，可降低冷媒输送过程中的压损，提升整套系统的运行能效。阀组的布置位置充分考虑了后期运维的操作空间，每个支路的截止阀、压力表接口都预留了足够的操作距离，无需额外搭设操作平台即可完成日常巡检与阀门调节操作。机组底部的公共底座采用型钢焊接结构，统一了所有设备的安装基准，现场安装时仅需对接总进出水口、总电源接口即可完成投用，相比现场散件组装的冷冻站，安装边界误差可控制在毫米级，避免了现场管路焊接带来的焊渣残留、管路错位等问题。整套系统的管路排布遵循分层布局原则，大管径主干管布置在管架最上层，支管向下接驳对应设备，

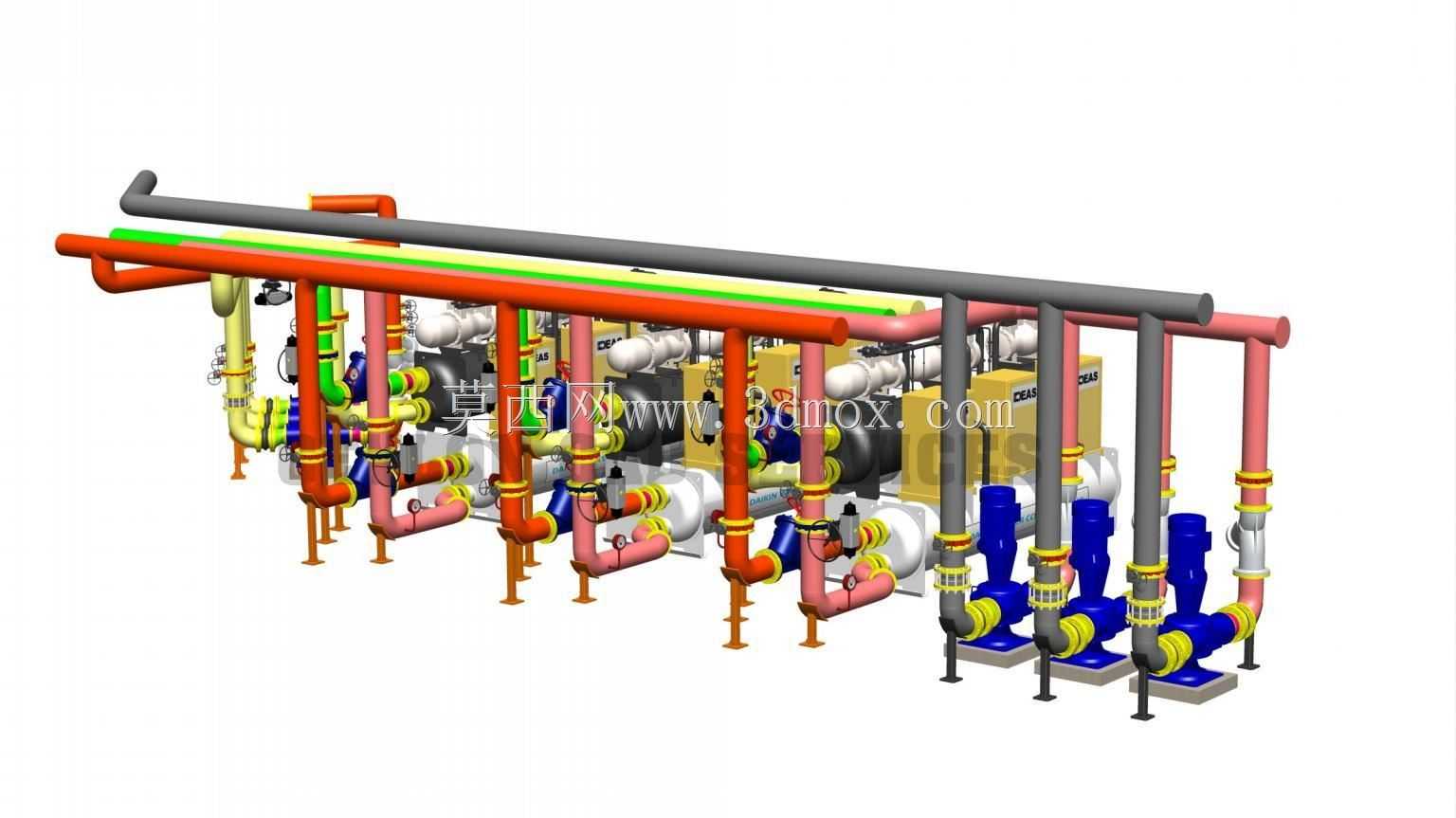

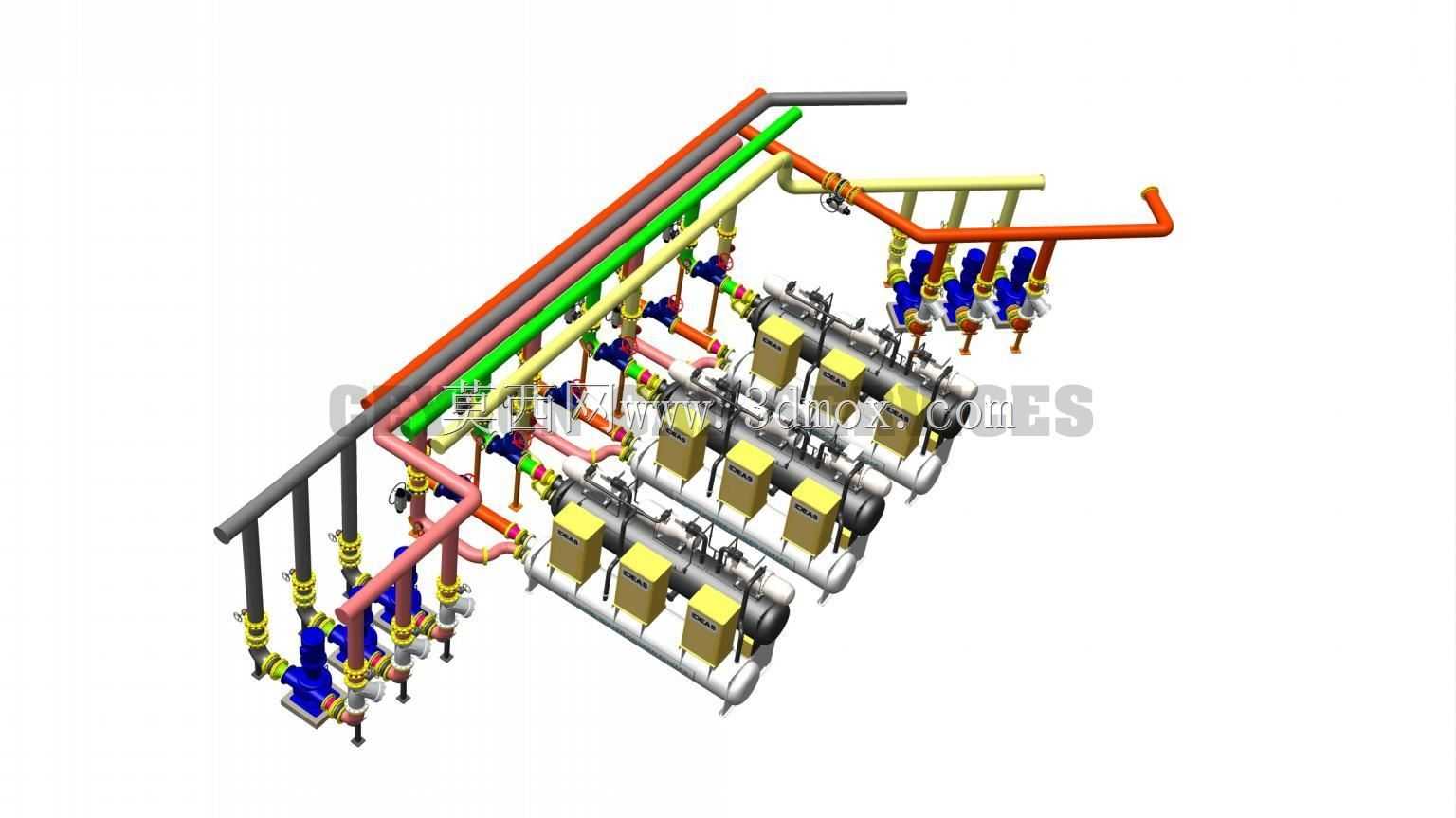

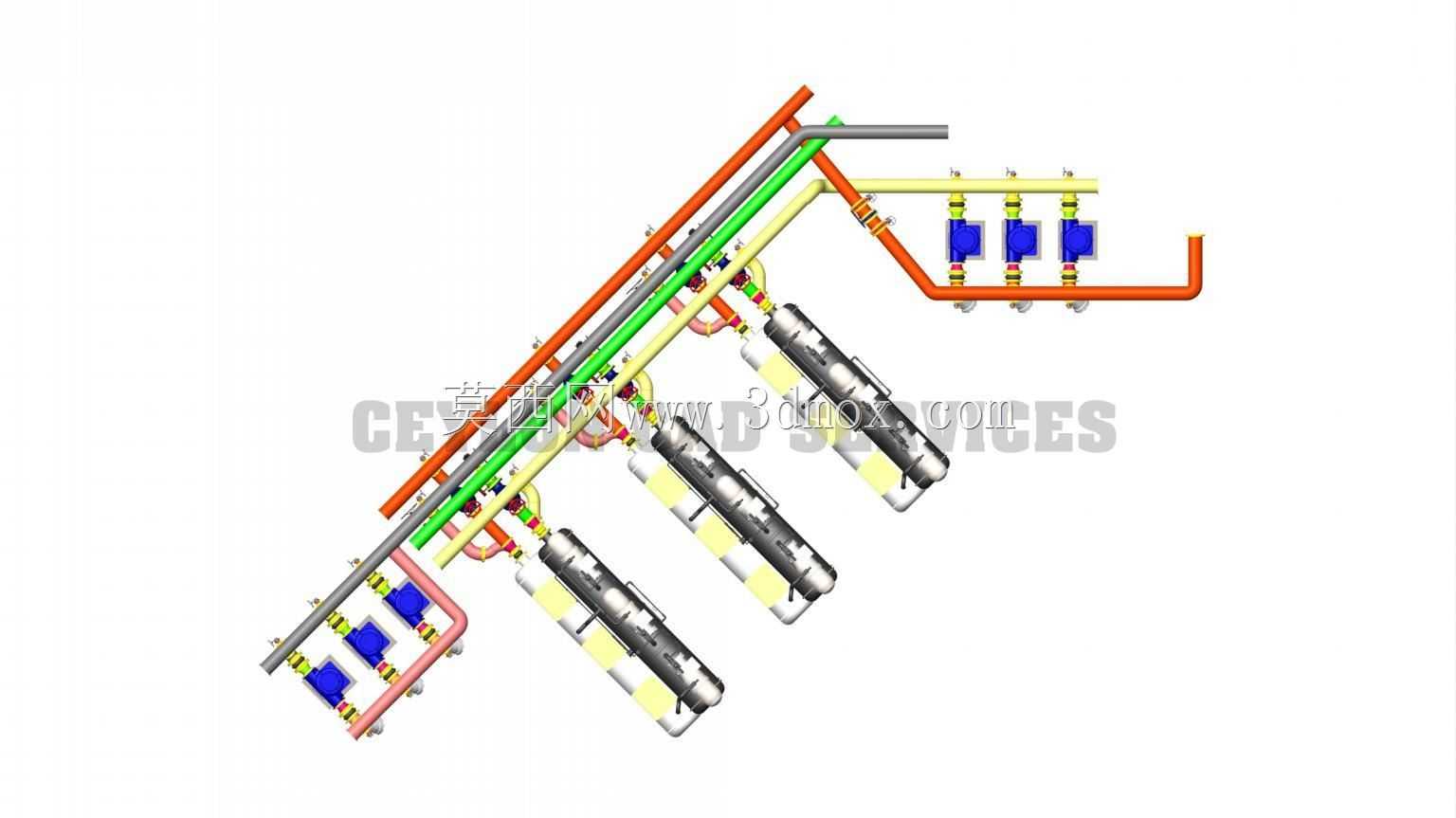

　　既保证了管路走向的规整性，也避免了不同介质管路交叉带来的安装干涉，同时预留了后期支路扩展的管架空间，可根据产能提升需求直接接驳新增冷量支路，无需对现有主管路进行大规模改造。压缩单元采用成排对称布置方式，配重均匀分布在公共底座上，可降低设备运行时的振动传导，配套的管路支吊架位置都经过受力核算，避免管路重量直接压在设备接口上造成接口应力变形。
