卧式锅炉配套供水模块集成结构

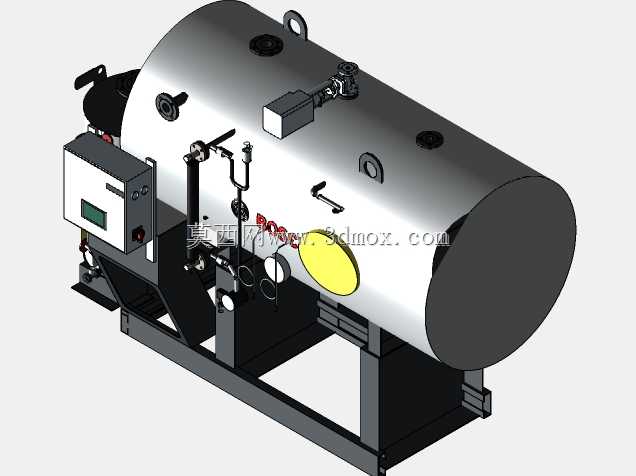

　　该供水模块主要配套卧式燃油燃气蒸汽锅炉使用，常见于食品加工、医药生产、纺织印染等需要稳定饱和蒸汽供应的工业场景，核心作用是为锅炉本体提供符合水位、压力要求的连续给水，避免锅炉因缺水出现干烧、蒸汽压力波动等运行故障，同时整合配套辅件减少现场管路安装的工作量。从结构布局来看，整体采用撬装式集成设计，主卧式罐体通过型钢焊接底座承载，底座预留了地脚螺栓安装孔位，安装时只需将底座与设备基础找平固定，即可对接外部进水、出汽、排污管路，无需现场零散拼接辅件，能大幅缩短锅炉房的设备安装周期。主罐体为承压卧式结构，端盖采用椭圆封头形式，相比平封头能更好分散内部水压带来的应力，罐体表面设置的人孔结构用于后期内部检修、水垢清理，

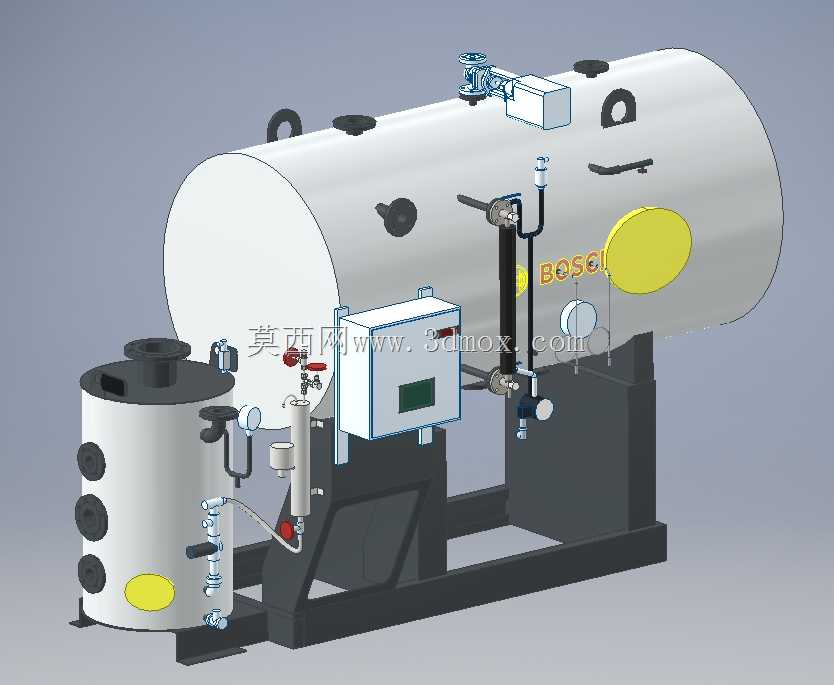

　　顶部布置的多个管座分别用于接装安全阀、压力表、水位电极等检测与安全附件，侧面的液位计组件通过上下两个引压管与罐体连通，可直观观测罐内实际水位，避免假水位引发的运行风险。罐体旁侧集成的立式罐体为软化水暂存或冷凝水回收单元，罐体侧面布置的多个接口分别对应进水、出水、排污、排气功能，外部包覆的保温层可减少水温流失，降低设备运行的热损耗。控制箱采用壁挂式安装在罐体侧方的支架上，箱体防护等级满足锅炉房多尘、温湿度偏高的使用环境，内部集成水位控制、压力联锁的电气回路，可根据罐内水位变化自动控制给水泵的启停，当水位低于安全阈值时触发联锁停炉信号，避免锅炉干烧引发安全事故。管路系统全部采用无缝钢管焊接成型，关键位置设置截止阀、止回阀，

　　其中止回阀安装在给水管路靠近罐体的位置，可防止停泵时罐内带压水倒流造成水泵叶轮反转损坏，管路上布置的过滤器用于拦截进水中的大颗粒杂质，避免杂质进入锅炉本体造成换热面结垢、管路堵塞。设计过程中充分考虑了设备的操作维护空间，阀门、仪表的安装高度均控制在操作人员站立可触及的1.2-1.5米区间，液位计、压力表的观测面朝向日常巡检通道，无需攀爬即可读取运行参数；罐体底部的排污阀布置在底座外侧，接装排污管路时无需探入设备底部操作。安装边界方面，整套模块的宽度控制在常规锅炉房通道的通行要求范围内，设备顶部最高处的安全阀排气口预留了接装排气管道的空间，侧面控制箱的开门方向预留了不小于0.8米的操作空间，底座的地脚孔间距适配常见的锅炉配套基础尺寸，

　　可直接与同吨位的卧式锅炉并排安装对接。设备运行时，外部软化水先进入立式暂存罐，经管路进入主供水罐体，通过液位检测元件实时监测水位，当锅炉需要补水时，配套水泵将罐内符合压力要求的水送入锅炉本体，整套流程通过控制箱自动完成，无需人工频繁操作，同时管路上的多个压力、温度检测点可实时反馈给水参数，方便运维人员掌握设备运行状态。结构设计时对所有承压部件的壁厚做了冗余计算，可承受额定工作压力1.5倍的水压试验无渗漏，焊接位置全部做了坡口处理，焊后进行应力消除，避免长期承压运行出现焊缝开裂问题；罐体外部的漆面采用耐高温防锈漆，可适应锅炉房长期高温的环境，减少外壳锈蚀的概率。
