博世16吨每小时卧式工业蒸汽锅炉结构

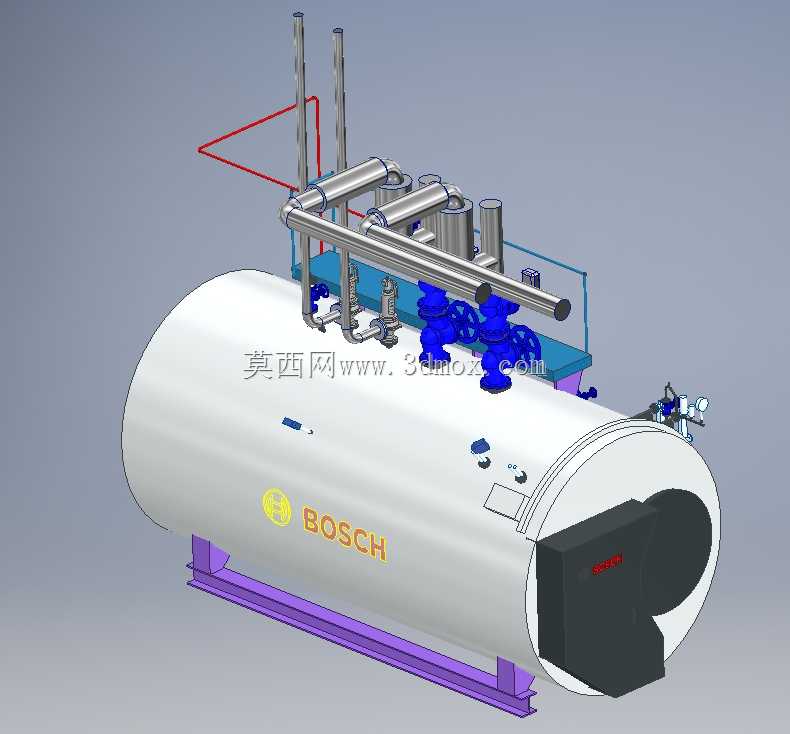

　　这款卧式燃油燃气蒸汽锅炉，额定蒸发量达到16000kg/h，主要面向需要稳定饱和蒸汽供应的工业生产场景，常见于食品加工生产线的蒸煮、灭菌工序，化工行业的反应釜加热、物料浓缩，纺织印染行业的纱线定型、烘干，以及医药行业的制剂灭菌、纯化水制备等环节，也可作为大型商业建筑、集中供热片区的热源核心，输出的蒸汽压力稳定在工业常用的中压区间，能满足多数连续生产工况的蒸汽负荷波动需求。从结构设计来看，整体采用卧式内燃三回程湿背式结构，锅筒主体为圆柱形承压壳体，内部布置炉胆与对流烟管，这种布局能充分延长高温烟气的换热路径，降低排烟温度，提升整体热效率，壳体外部的紫色支撑鞍座采用型钢焊接成型，鞍座与锅筒接触位置设置弧形垫板，分散承压壳体的支撑应力，

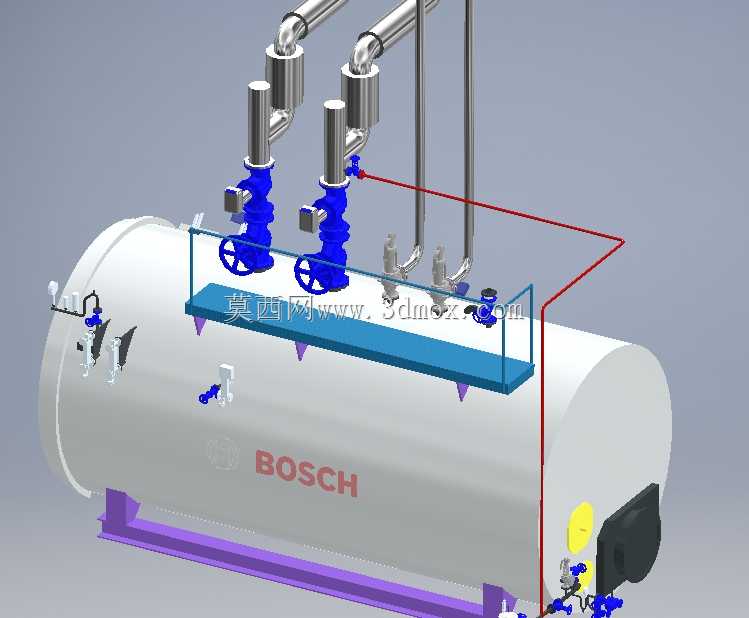

　　避免局部应力集中导致的壳体变形，鞍座底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需要核对基础的水平度误差，控制在千分之一以内，防止锅筒倾斜影响内部水位监测的准确性。锅筒顶部的阀组平台采用花纹钢板铺设，周边设置简易防护栏杆，平台通过支腿直接焊接在锅筒上表面，不需要额外搭建落地支撑，节省安装空间，平台上集中布置了主蒸汽截止阀、安全阀、压力表接口、水位计连通管等核心阀件，两个主蒸汽出口的蓝色截止阀采用法兰连接结构，阀杆向上布置，方便操作人员站在平台上完成启闭操作，阀组之间的连接管路采用无缝不锈钢管弯制成型，管路走向避开了阀件操作空间，同时设置了合理的管卡固定，避免设备运行时管路产生振动疲劳。锅筒侧面布置的水位计、排污阀、

　　检修人孔都预留了足够的操作空间，人孔采用内压自密封结构，检修时可以从锅筒内部拆出密封件，不需要在外部预留过大的拆卸空间，尾部的燃烧机安装法兰采用加厚钢板焊接，能适配标准型号的一体式燃烧机，法兰面加工精度满足密封要求，安装燃烧机时不需要额外加工密封面。从安装边界来看，设备整体长度方向需要预留至少1.5倍锅筒长度的检修空间，方便后期抽换烟管、检修炉胆，宽度方向在阀组平台一侧预留1米以上的操作通道，另一侧预留0.8米的巡检通道，顶部管路最高点距离地面的高度需要结合厂房净高核算，确保蒸汽主管道的坡度满足疏水要求，避免管路内产生水击现象。设计过程中充分考虑了工业现场的运维需求，所有外接管路接口都集中布置在锅筒顶部和侧部，

　　现场安装时不需要在锅筒上额外开孔，所有阀件的选型都采用通用工业标准件，后期更换备件不需要定制，降低运维成本，锅筒外部预留的保温层安装空间足够铺设50mm厚的硅酸铝保温棉加外护彩钢板，能将设备表面温度控制在环境温度加25摄氏度以内，减少散热损失。管路系统的设计充分考虑了蒸汽输送的疏水需求，主蒸汽管路从锅筒引出后设置了合理的上升坡度，管路最低点设置疏水阀接口，能及时排出管路内的冷凝水，避免蒸汽带水影响下游用汽设备的运行安全，顶部的安全阀排汽管直接引至室外安全区域，排汽口朝向避开巡检通道，防止排汽时烫伤操作人员。设备的水位监测接口采用双色水位计和电接点水位计双配置，同时预留了水位变送器的安装接口，可接入锅炉自动控制系统，实现水位自动调节、高低水位报警联锁，提升设备运行的自动化程度，降低操作人员的劳动强度。
