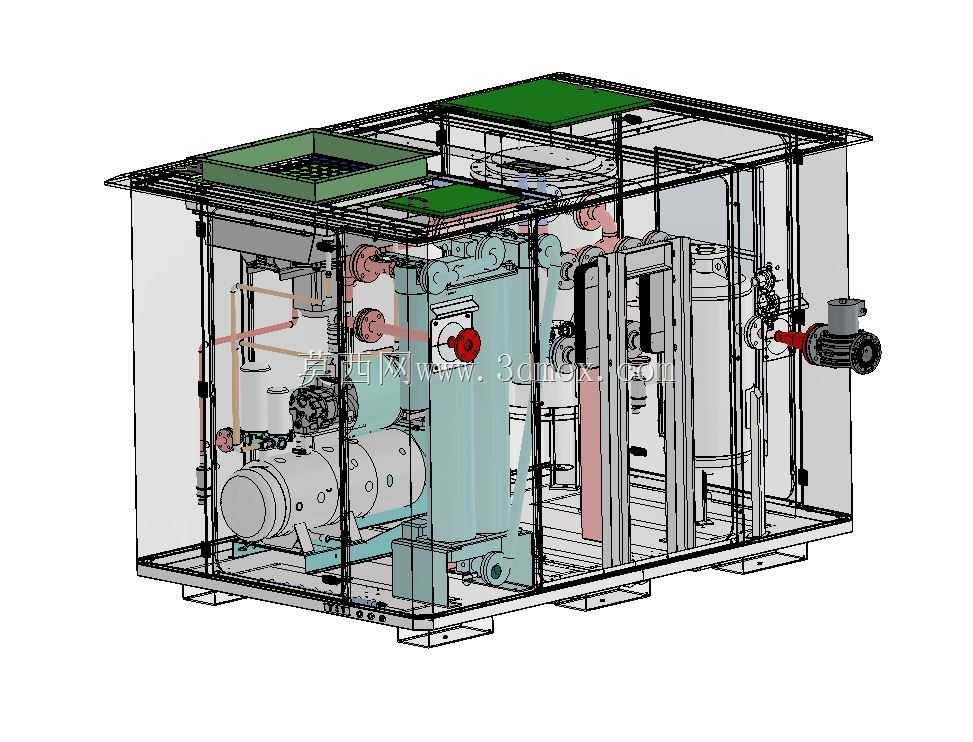

撬装式沼气注入管网压缩处理设备结构

　　这套设备针对沼气提纯后接入天然气管网的压力匹配需求设计，整体采用集成撬装框架结构，所有功能部件整合在标准集装箱式底座与外护框架内，无需现场做复杂的分体安装基础，仅需完成进出口管路对接、供电线路接驳即可投入运行，适配县域沼气处理站、养殖配套沼气工程、餐厨垃圾厌氧处理站点等分散式气源点的部署条件，可大幅缩短现场施工周期，降低站点建设的土建成本。设备核心功能是完成沼气的稳压增压与预处理，将厌氧发酵产出的低压沼气，经过前置过滤分离单元脱除游离水、固态杂质后，送入多级压缩腔逐步提升压力，匹配城市天然气管网的输配压力要求，压缩过程中配置的级间冷却结构可控制气体温升，避免高温带来的密封件老化、管路安全隐患，各级压缩段均设置压力检测与回流调节支路，

　　可根据后端管网压力波动实时调整输出流量，保证注入压力稳定在管网允许的波动区间内。从结构设计逻辑来看，整体布局优先考虑运维操作的可达性，所有阀门、过滤元件、检测仪表均布置在框架外侧的操作通道旁，日常更换滤芯、校验仪表、检查密封点无需拆解外护板；内部管路走向沿框架立柱排布，减少冗余弯头带来的压力损失，压缩主机与驱动单元采用同轴直连结构，相比皮带传动结构减少了传动损耗与日常维护点，底座预留的叉车孔与吊装位适配常规工地转运、现场就位的作业需求，外护板采用可拆卸式快装结构，顶部设置的通风栅格可保证设备内部散热通风，同时避免雨水、杂物落入设备内部。设备的安装边界充分考虑小型站点的场地限制，整体长宽尺寸适配标准货运车辆的运输要求，

　　高度满足常规厂区门岗、架空管线的通行限高，底座的地脚安装孔位预留了调整余量，可适配平整度存在一定偏差的硬化地面，无需额外做高精度的设备基础找平；进出口管路接口统一布置在设备同侧的接口区，方便现场管路对接施工，避免管路绕接带来的安装成本增加。
