Parker Hiross ICEP020-024冷却器结构设计

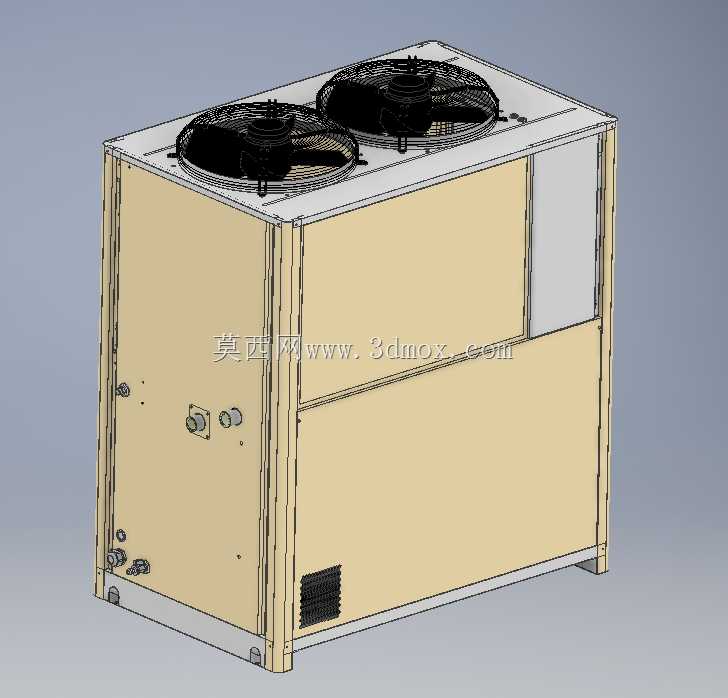

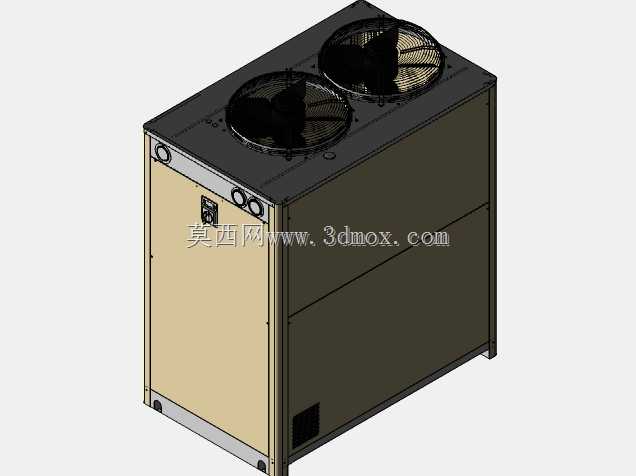

　　这款冷却器的三维结构还原，完全围绕工业现场冷却水系统的实际运行需求搭建，建模过程中优先考虑了设备在车间、机床配套场景下的安装适配性，没有做多余的装饰性结构，所有外露部件都对应实际生产中的功能点位。从应用场景来看，这类冷却器主要配套机床加工、工业产线的温控回路，为需要恒定温度的加工主轴、液压站、精密检测设备提供稳定的冷却水源，避免设备长时间运行出现温升超标、精度漂移的问题，在金属切削、精密注塑、实验室温控配套场景中都有广泛的适配空间。设备顶部采用双轴流风机的风冷散热结构，风机布局沿箱体长度方向对称排布，进风面覆盖整个顶部换热芯体区域，能保证散热翅片区域的气流均匀通过，不会出现局部散热死区，建模时特意还原了风机护网的格栅结构、

　　风机固定座的安装孔位，方便后续做管路干涉检查、维护空间预留时直接调用。箱体主体采用框架式承载结构，外侧的蒙皮面板做了分块设计，侧面预留了水路接口的安装位，两个主循环水接口位于箱体侧下方，接口高度距离设备安装基准面预留了足够的管路操作空间，方便现场安装时对接硬管或者软管，不需要额外抬高设备或者切割管路；接口旁还预留了温度传感器、压力传感器的安装小孔，方便现场加装监测元件，不用后期在箱体上重新开孔破坏防腐层。箱体下部侧面设置了通风栅格，用于设备内部压缩机、管路元件的辅助散热，栅格的开孔方向做了防雨防尘的倾斜设计，避免车间飞溅的切削液、灰尘直接进入设备内部。底部的支撑脚采用折弯型钢制作，每个支撑脚都预留了地脚安装孔，

　　安装孔的长槽设计允许现场安装时存在一定的位置偏差，降低基础施工的精度要求。从设计思路上，整个模型严格按照等比例实物尺寸还原，箱体的长宽高比例匹配常规20匹级工业冷却器的安装边界，设备后侧预留了150mm的散热维护空间，正面预留了电控舱门的开启空间，在做车间布局设计时，可以直接将模型导入产线布局文件中，核对设备与周边机床、管路、桥架的安全距离，避免出现安装后维护空间不足、气流短路的问题。水路部分的内部走向在模型中也做了简化示意，循环水从侧下方接口进入后，先经过过滤组件再进入换热芯体，与风冷回路完成热交换后从另一侧接口送出，整个流道的转弯处都做了圆弧过渡，减少水路阻力，降低循环水泵的负载。设备顶部的风机接线盒位置也做了明确标注，

　　方便电气设计人员核对线缆走向，预留线缆桥架的安装位置。在建模细节上，所有门板的合页、锁具位置都按照实物结构还原，日常维护时不需要完全拆卸箱体，只需要打开对应侧的门板就能完成滤芯更换、管路检漏、电气接线的操作，降低后期运维的难度。箱体的蒙皮接缝处都做了折边防水处理，即使在有少量切削液飞溅的机床加工车间使用，也不会出现液体渗入设备内部损坏电气元件的问题。双风机的选型匹配设备额定制冷量，在环境温度40摄氏度的工况下依然能保证冷却水出水温度稳定在设定区间，不会因为夏季车间温度高出现制冷量衰减的问题。整个模型的结构拆分完全按照实际生产的装配逻辑制作，框架、蒙皮、风机、换热芯、水路接口、支撑脚都作为独立的装配体存在，设计人员可以根据自己的选型需求替换对应部件，比如更换不同接口尺寸的水接头、调整风机的功率参数、修改支撑脚的高度适配不同的安装基础，不需要重新搭建整个设备模型，能大幅缩短配套设备的设计周期。在安装边界核对上，模型标注了设备的最大外轮廓尺寸，包括顶部风机突出箱体的高度、侧面接口突出箱体的长度，避免现场安装时出现与周边管线碰撞的问题；设备的吊装点位也在模型顶部框架位置做了隐含的结构加强，对应实物的吊装孔位置，方便现场吊装作业时核对吊具的安装位置，不会因为吊装受力导致箱体变形。
