等径正三通管道连接件三维结构设计

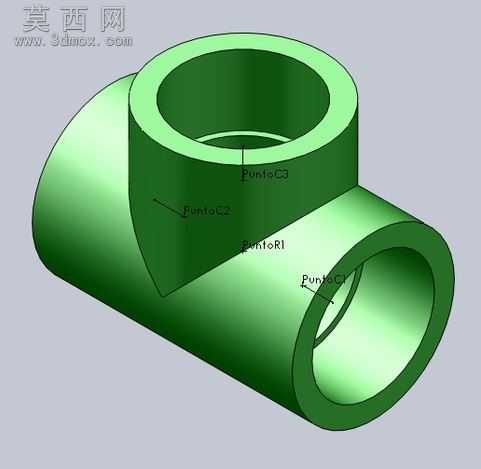

本作品为等径正三通管道连接件的三维参数化模型，建模阶段采用主流三维机械设计软件完成全流程制作，首先基于管路流体输送的通用设计规范确定基础参数，三个连接端口采用等径设计，主管为水平贯通的空心圆柱结构，支管垂直于主管轴线设置于主管中部上方，二者相贯线采用精准的几何拟合生成，确保两个管路腔体完全连通无错位，避免流体输送过程中出现紊流、压损过大的问题。建模过程中优先使用草图驱动特征的方式构建基础实体，先绘制主管的截面圆草图沿水平方向拉伸生成主管基体，再绘制支管的等径截面圆草图沿垂直方向拉伸至主管外表面，随后通过布尔合并运算将两个实体整合为单一整体，再对内外壁的相贯位置做平滑过渡处理，消除尖锐棱角，既降低流体流动的阻力，也避免实际生产过程中应力集中导致的部件开裂问题。材质渲染阶段选用工业常用的绿色防腐涂层材质，模拟给排水管路中镀锌衬塑管件的外观质感，调整材质的反光度、粗糙度参数还原塑料涂层的哑光微反光特性，同时在模型表面标注关键的参考点位，用于后续工程图制作时的尺寸基准参考。结构设计上充分考虑实际安装的适配性，三个端口的壁厚均匀一致，符合通用管路配件的耐压强度要求，端口边缘做微小的倒角处理，方便管路对接安装时的插接对位，同时避免锐边划伤施工人员。整体模型采用全参数化关联设计，所有尺寸均可通过参数表快速调整，可适配不同管径的三通设计需求，模型结构完整无破面、无重叠特征，可直接用于后续的工程图导出、有限元耐压分析、流体仿真模拟，也可作为管路系统装配设计中的标准件直接调用，能够有效提升管路系统的设计效率，减少重复建模的工作量。
