GeeBeeR3竞速遥控飞机结构设计

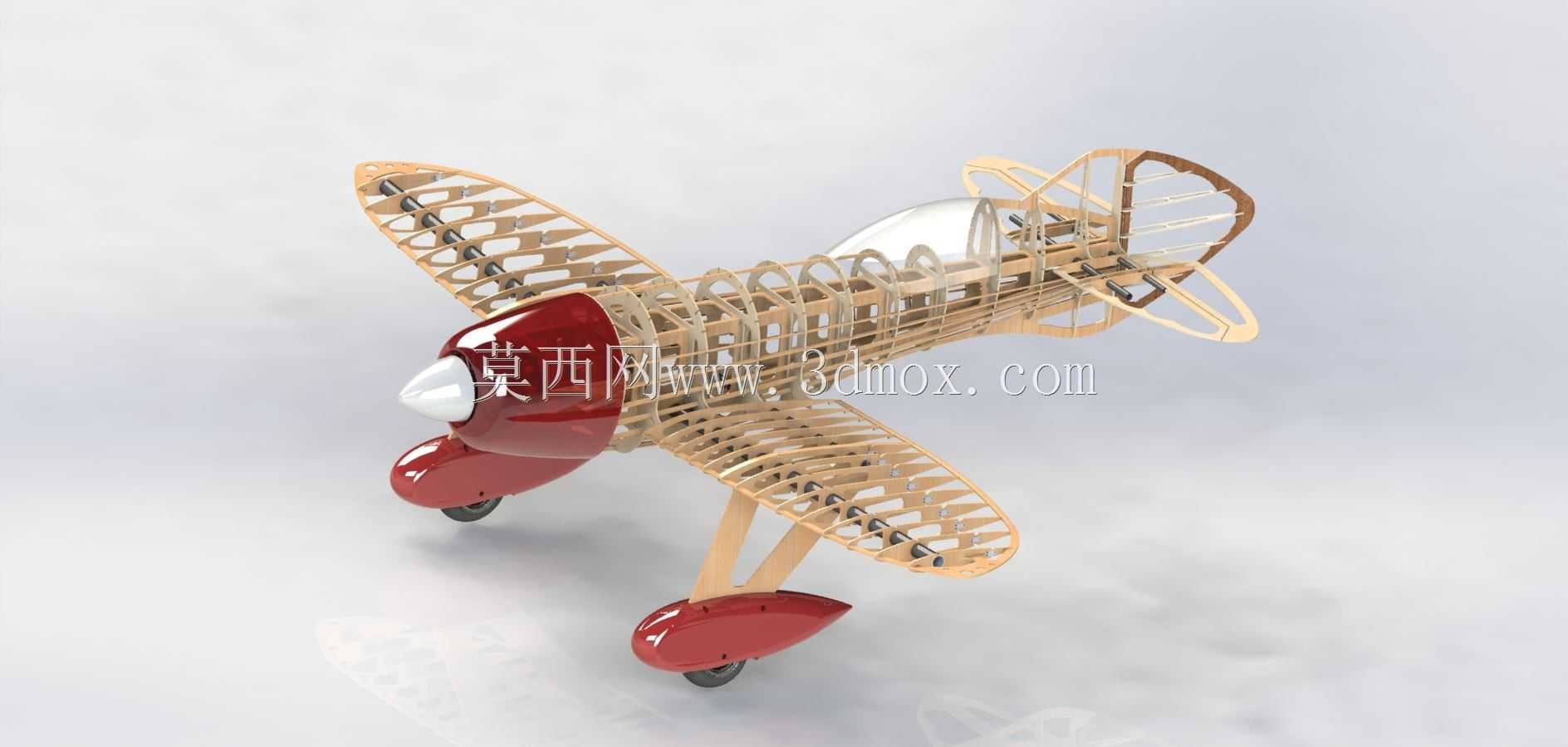

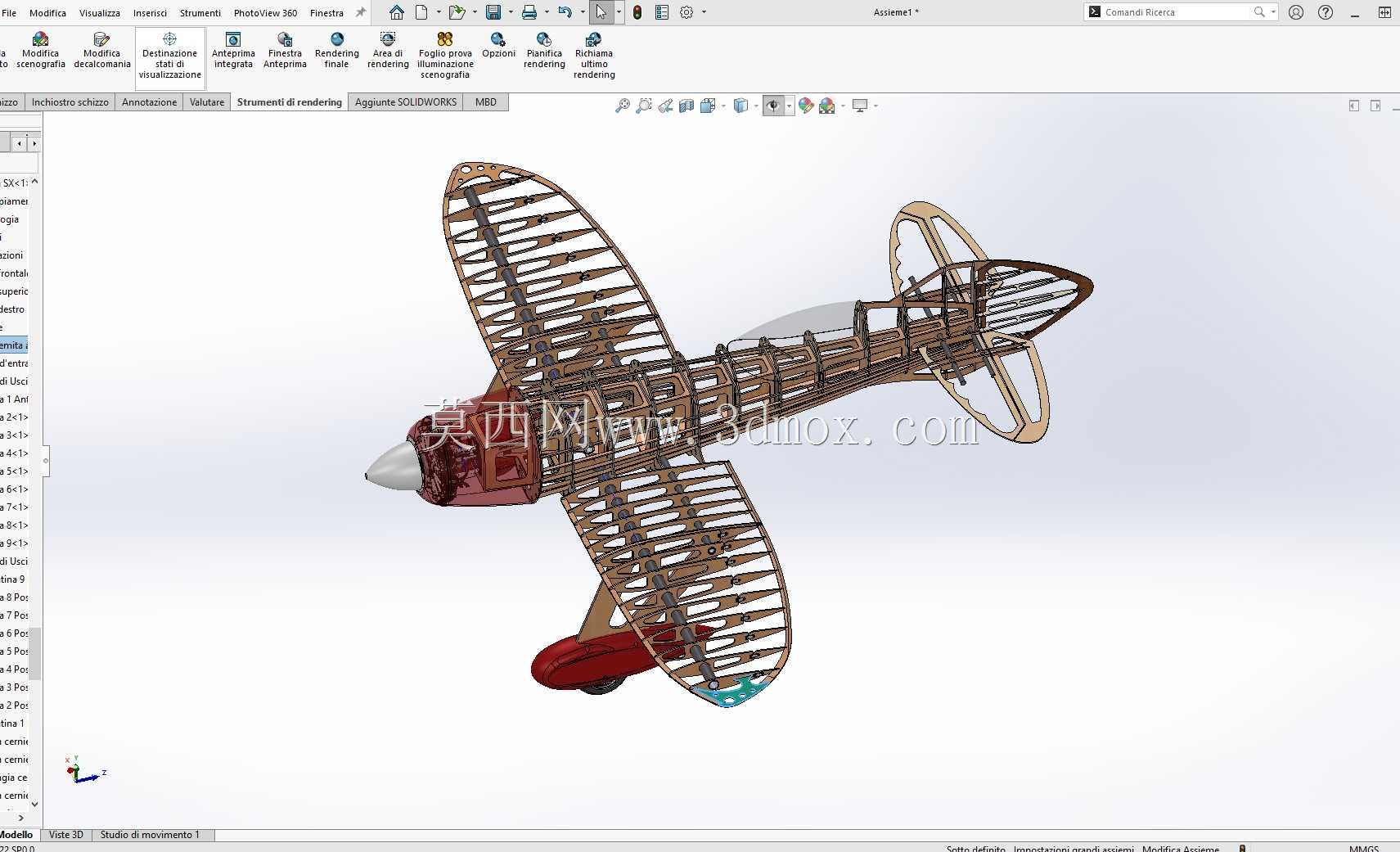

　　这款竞速类遥控飞行器的三维结构设计，核心围绕小型航空模型的飞行性能优化展开，整体布局参考了经典竞速飞机的低阻构型，在结构减重与气动效率之间做了多轮平衡适配。从实际应用场景来看，该模型主要面向航空模型运动领域，可用于遥控竞速赛事、航模飞行表演，也可作为航空科普教学的具象化教具，帮助学习者理解固定翼飞行器的升力产生逻辑、操纵面工作原理以及小型动力系统的匹配关系。

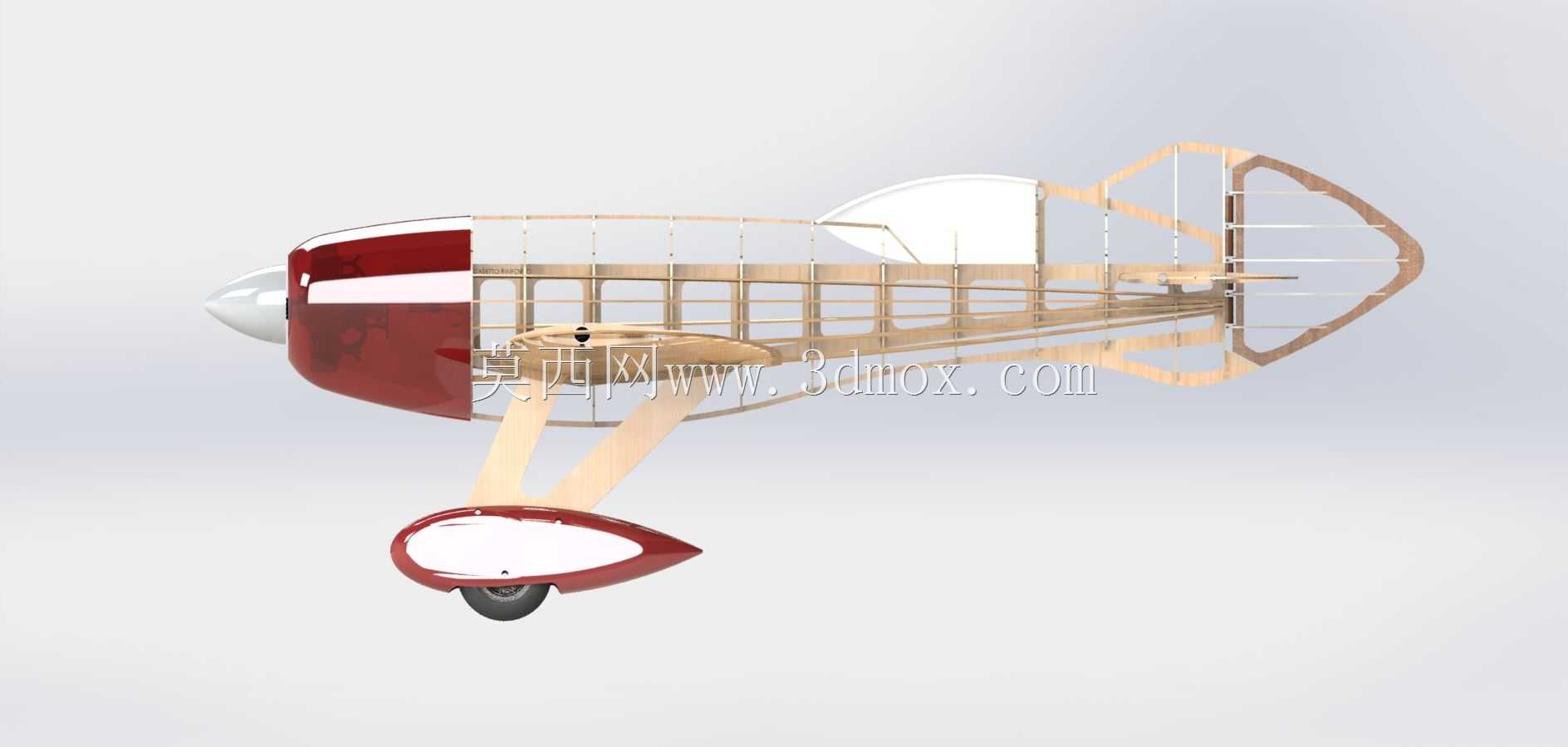

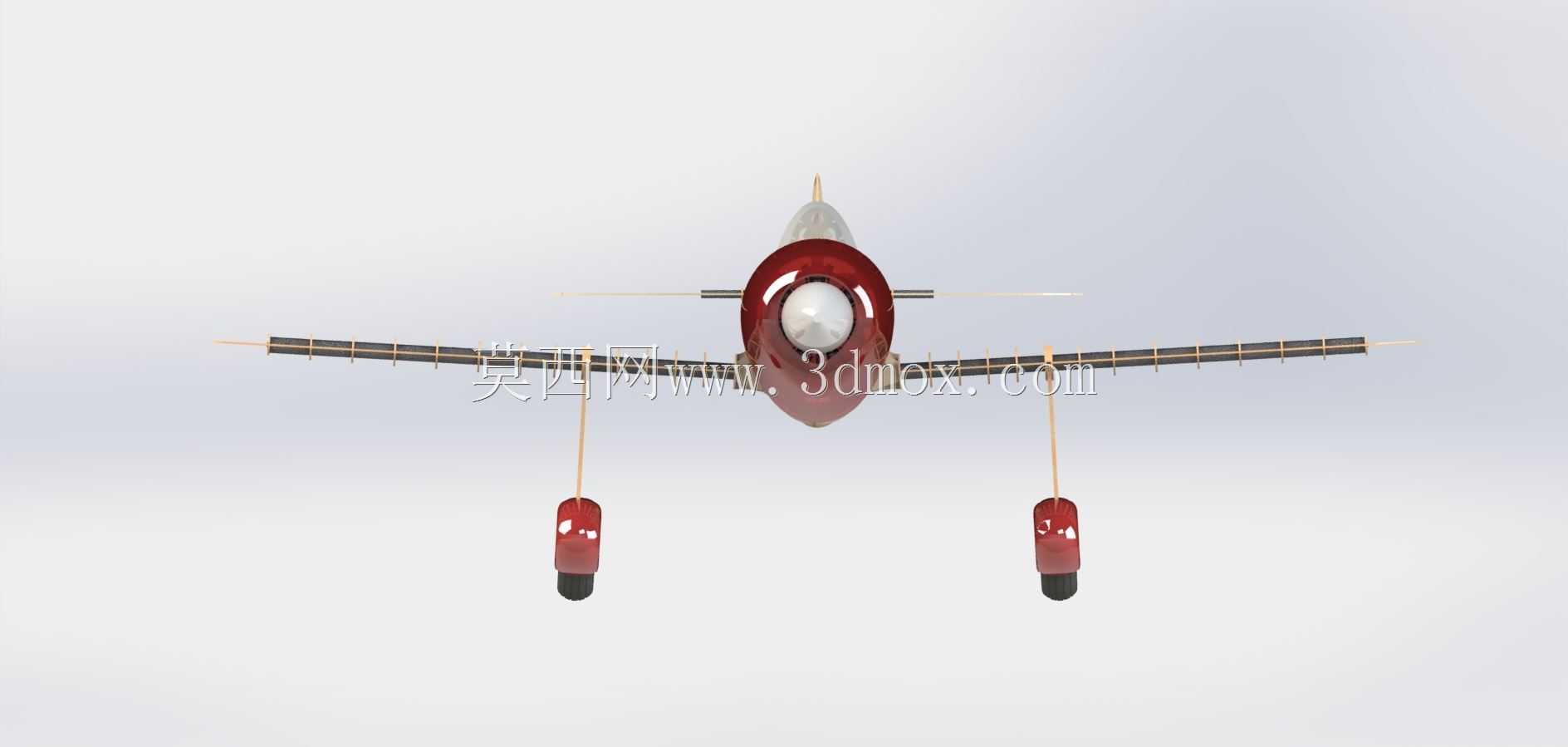

　　从功能特性上看，整机采用上单翼布局配合短粗机身的经典竞速构型，这种布局能够在有限的发动机功率输出下，尽可能降低飞行阻力，同时缩短机身长度可以提升滚转响应速率，适配竞速飞行中频繁的机动动作需求。起落架采用后三点式固定起落架设计，主起落架布置在机身重心靠前位置，搭配流线型轮罩，既能够降低起降阶段的气动阻力，也能在粗糙场地起降时吸收地面冲击，尾轮与方向舵做了联动结构设计，地面滑行阶段可通过方向舵控制尾轮偏转，实现小半径转向，适配航模场地常见的窄跑道起降需求。

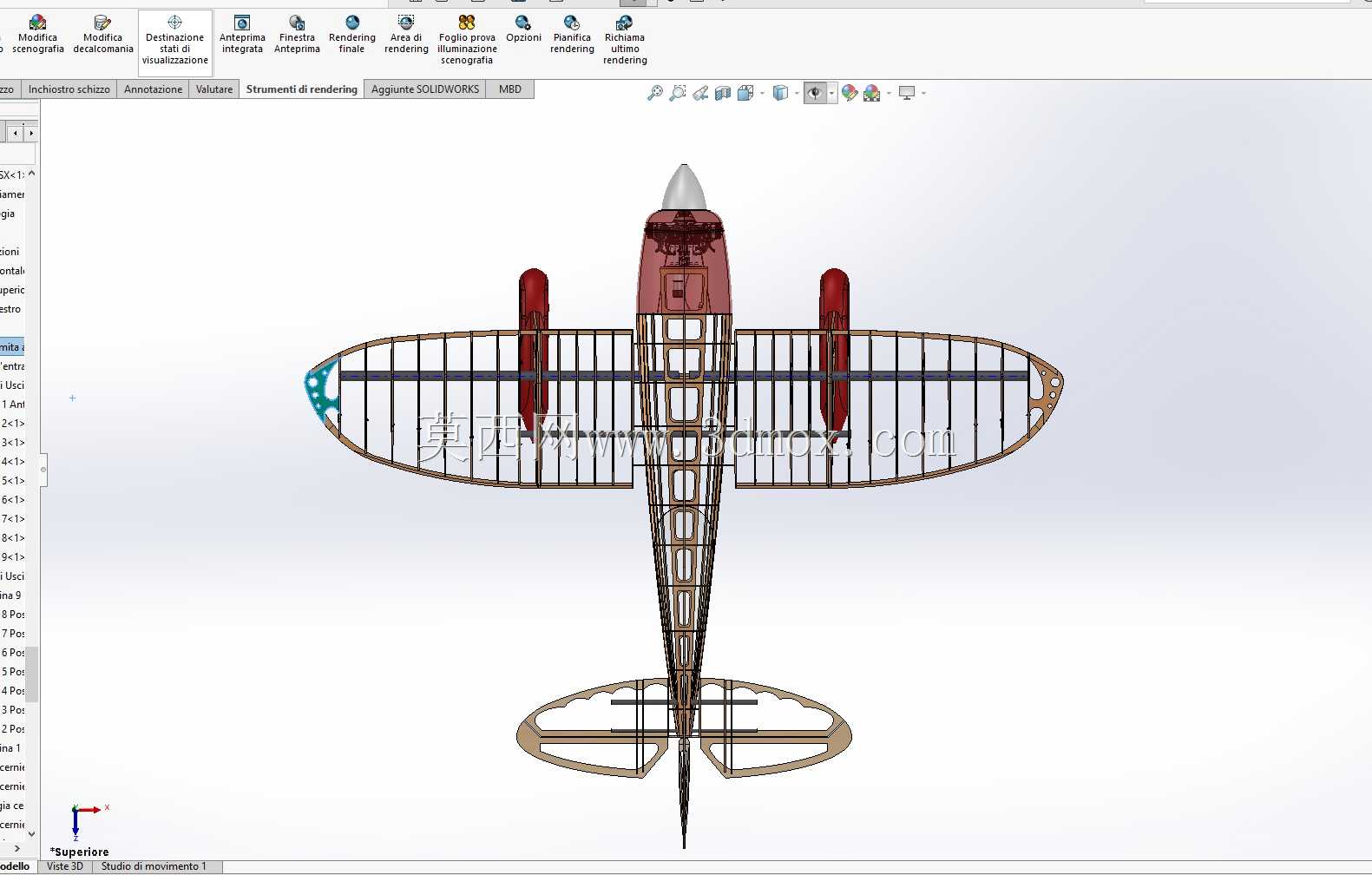

　　设计过程中首先明确了安装边界约束，整机翼展控制在2800毫米，机身总长度2700毫米，机翼总面积151.2平方分米，这个尺寸区间既符合国际航模赛事中对应级别的参赛尺寸要求，也能保证模型在户外飞行时具备足够的抗风稳定性，不会因为尺寸过小受紊流影响过大，也不会因为尺寸过大导致运输、存放不便。结构重量控制在13千克，这个重量参数是结合动力系统输出能力反复核算的结果，搭配150级径向汽油发动机，能够保证整机的推重比满足竞速飞行的爬升、加速需求，同时预留足够的动力冗余应对突发的气流扰动。

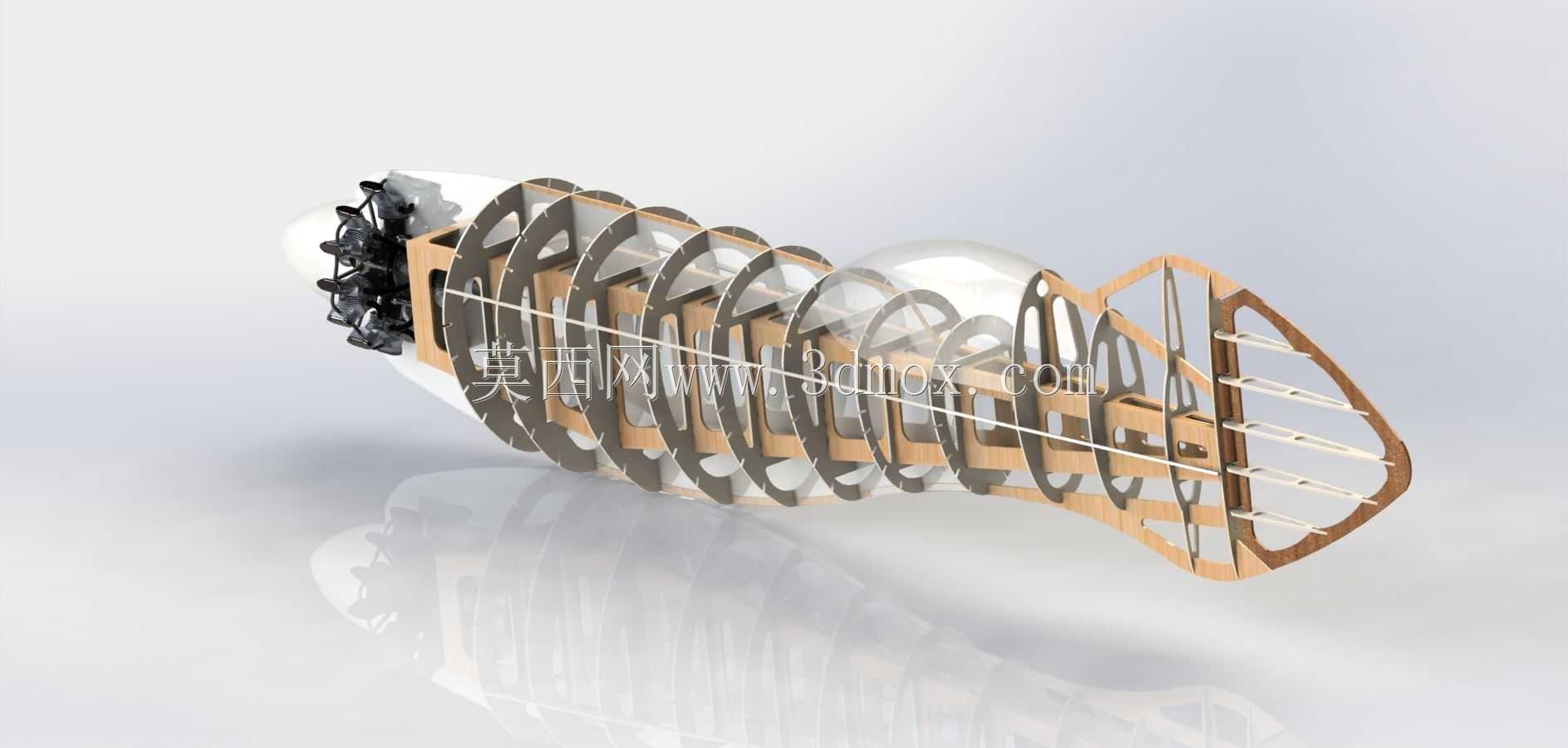

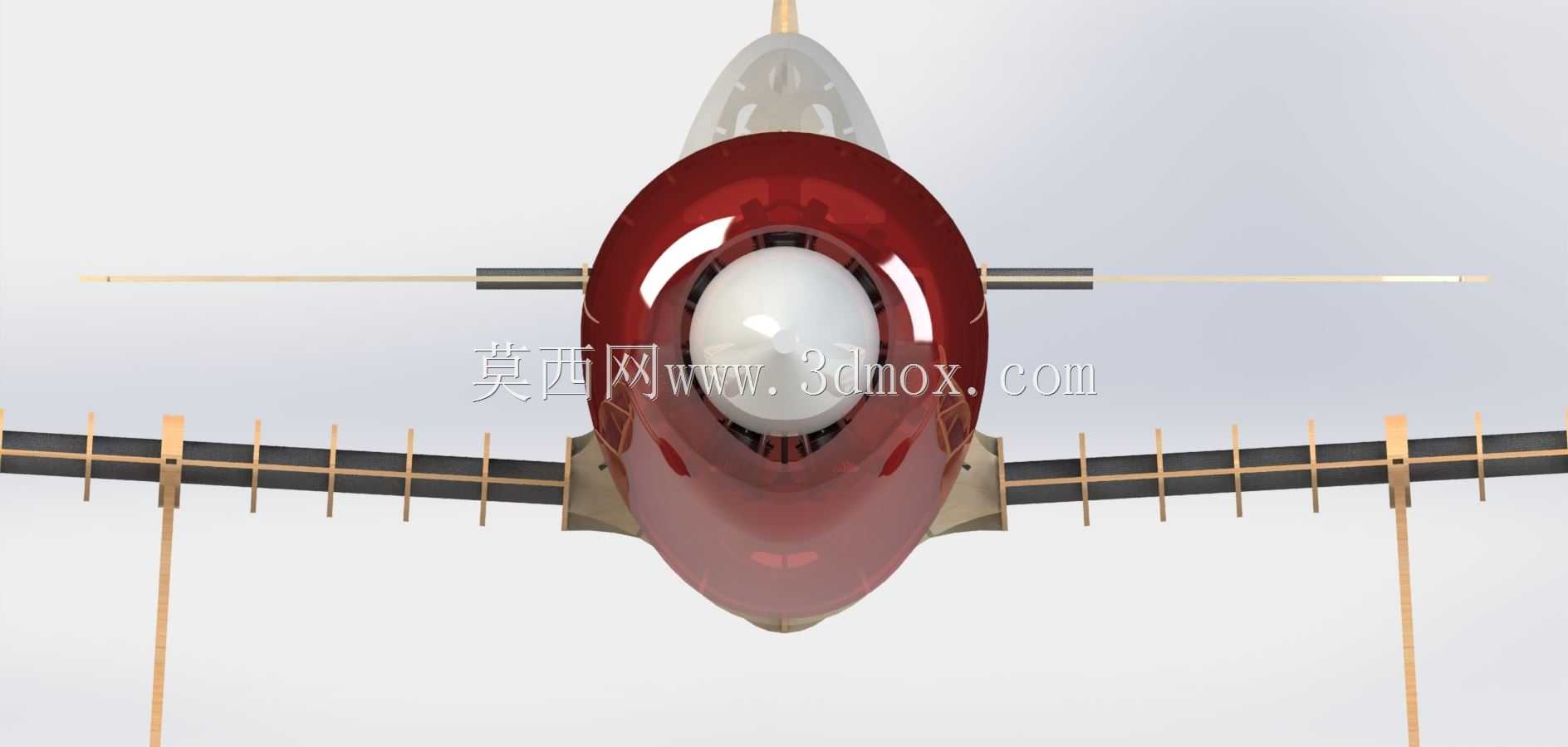

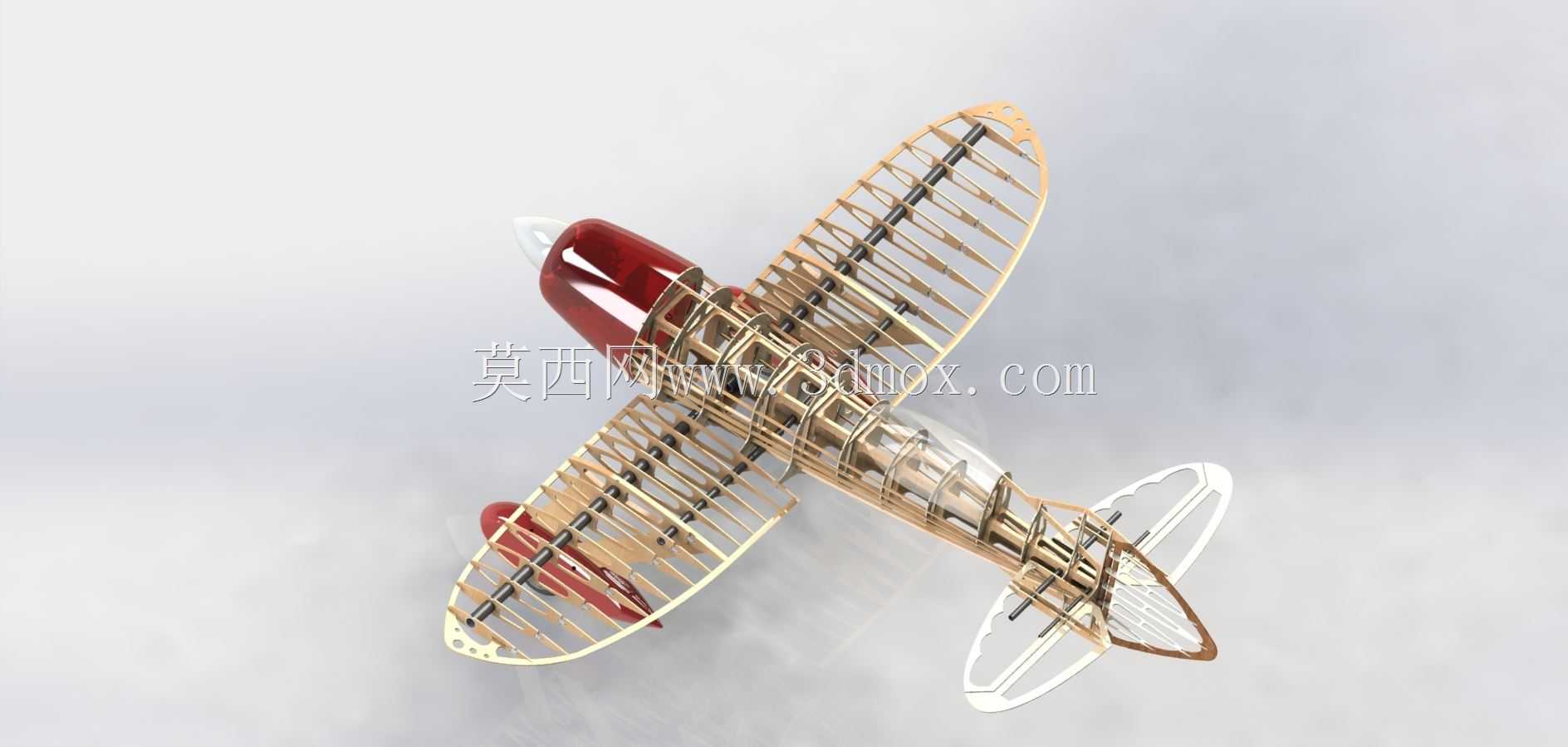

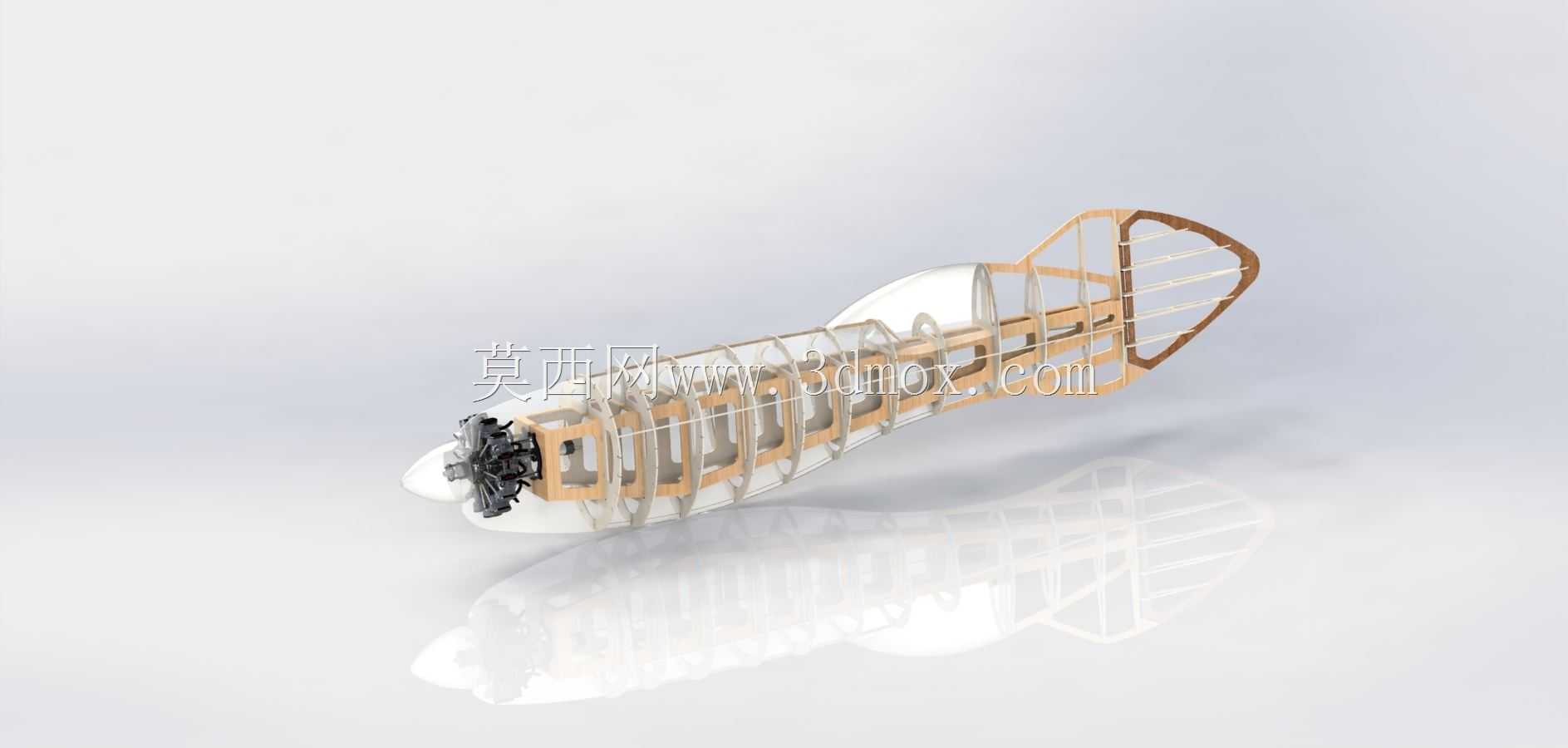

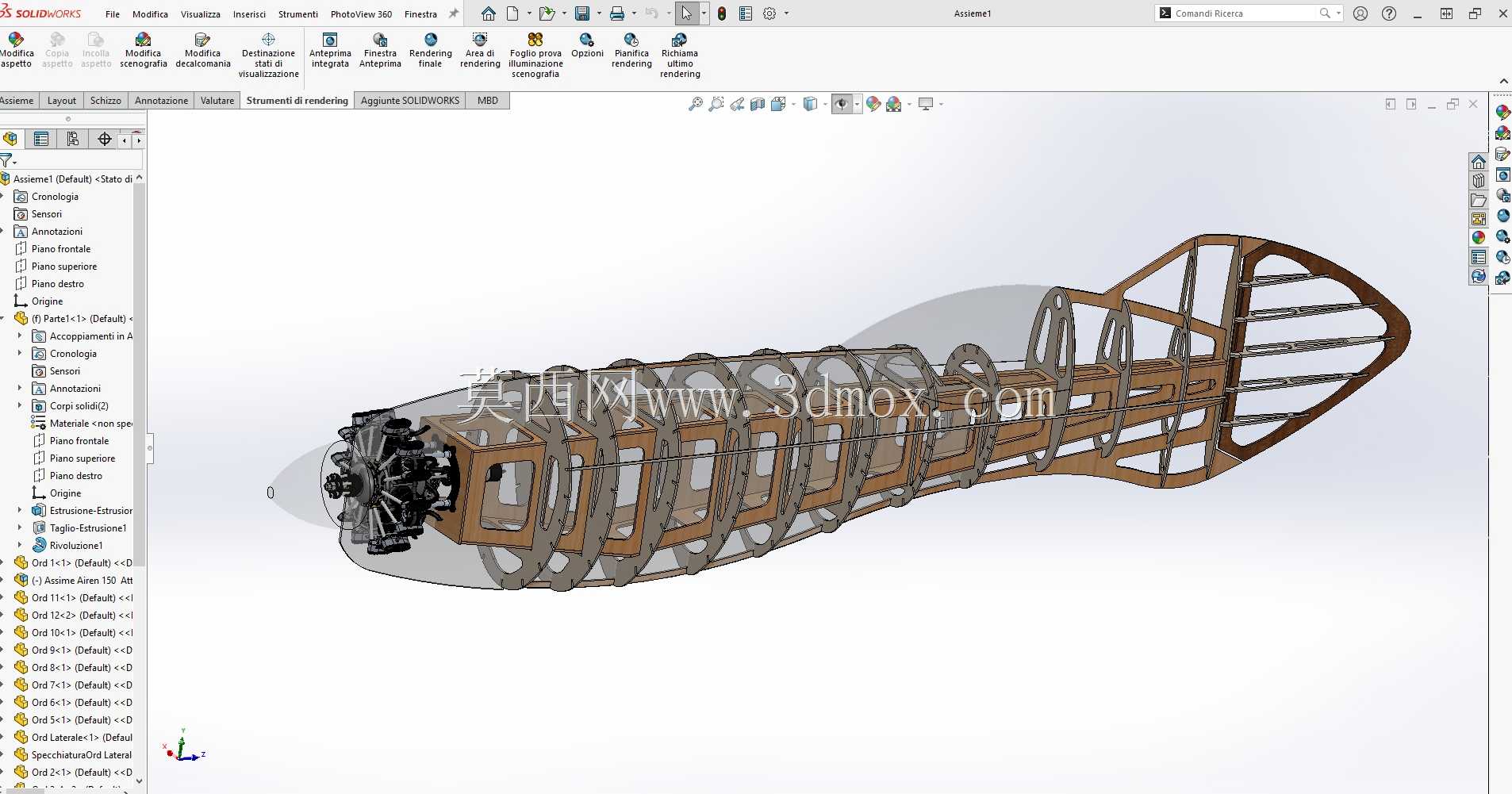

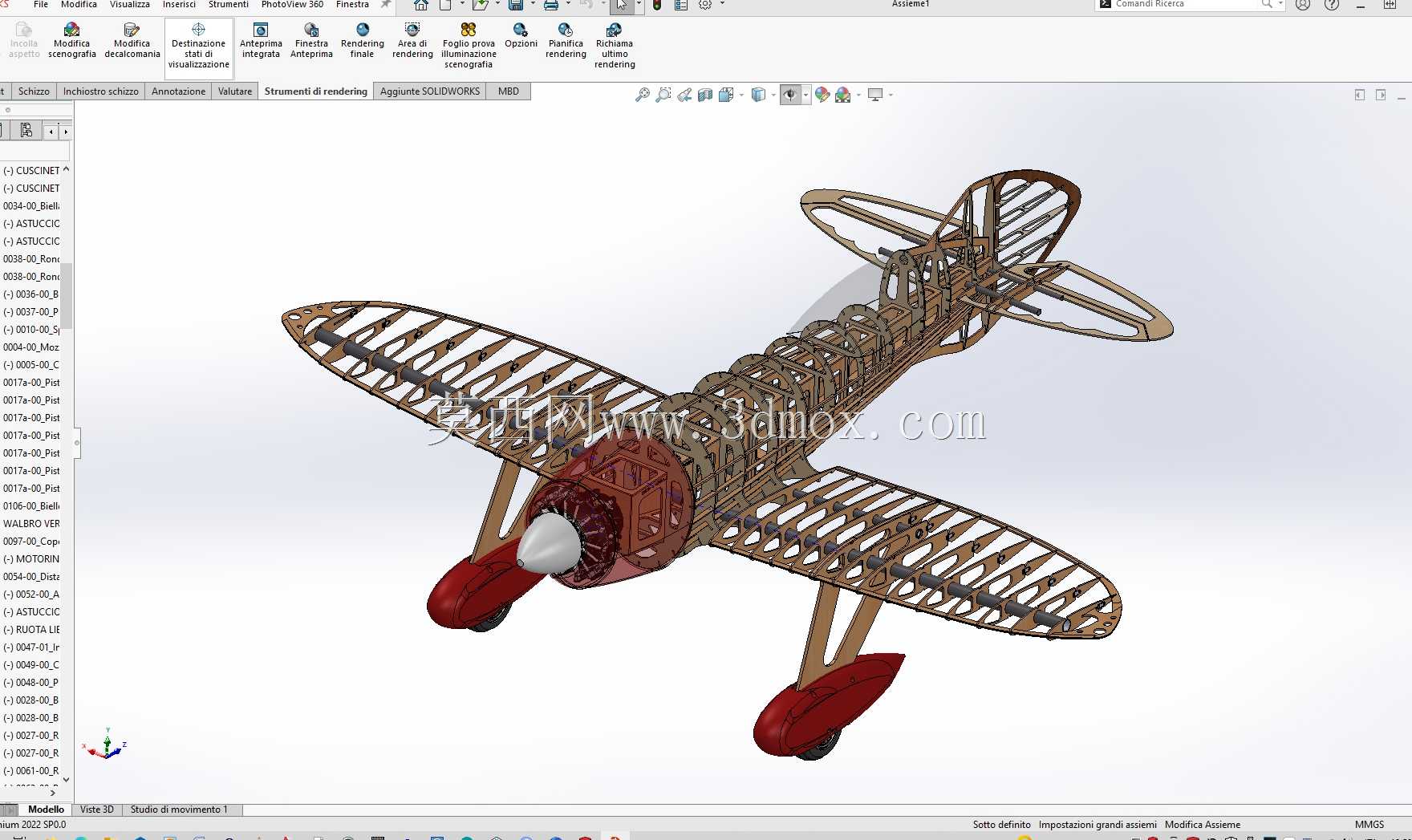

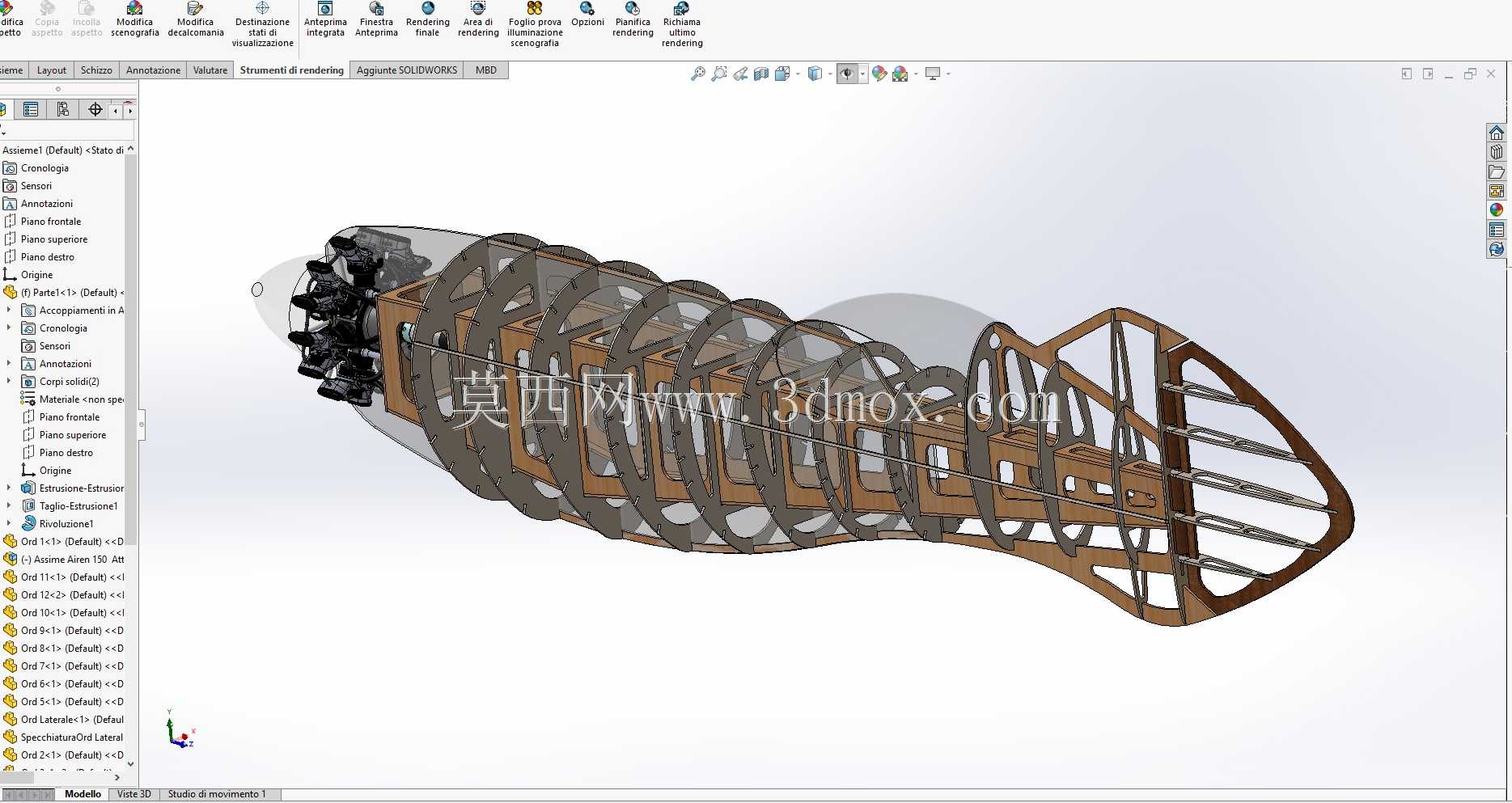

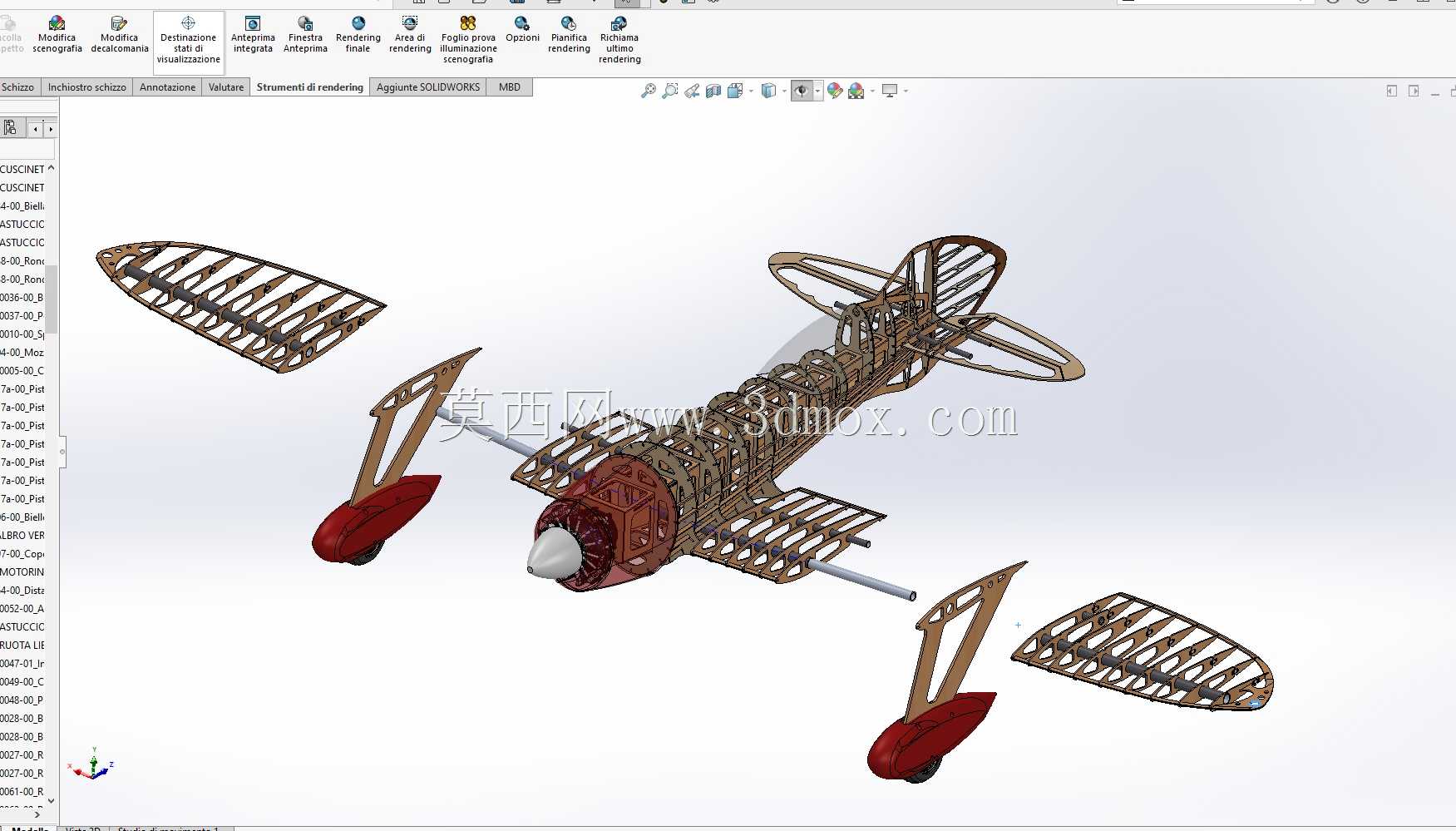

　　机翼部分采用了相对厚度较小的对称翼型，这种翼型在倒飞、大坡度滚转等竞速常见机动动作下，升力特性不会出现明显突变，能够保证飞行状态的可控性；机翼与机身的连接位置做了加强结构设计，采用快拆式连接结构，方便日常运输时拆解机翼，降低收纳空间需求，连接点的受力经过多工况仿真校核，能够承受大过载机动下的气动载荷，避免飞行中出现结构失效。机身部分采用半硬壳式结构设计，前部发动机安装位做了环形加强框，能够承受汽油发动机运转时的持续振动，避免振动传递到机身后部的舵机、接收机等电子设备上，提升飞行可靠性；机身外形做了全流线修型，从发动机整流罩到机尾的过渡段没有明显的截面突变，尽可能降低压差阻力，座舱部分的凸起外形也参考了真实竞速飞机的设计，在保证内部设备安装空间的前提下，将迎风面积控制到最小。

　　尾翼部分采用常规布局，水平尾翼与垂直尾翼的舵面偏转角度经过反复调试，水平尾翼的舵效足够保证高速飞行下的俯仰操纵灵敏度，同时不会因为舵面过于灵敏导致操纵过量；垂直尾翼的面积经过核算，能够保证螺旋桨反扭矩作用下的方向稳定性，避免飞行中出现偏航趋势。动力系统的安装位置经过重心配平核算，发动机、油箱、舵机电池等重量较大的部件都布置在整机重心附近的区间内，避免飞行过程中燃油消耗导致重心出现大幅偏移，保证不同油量状态下的飞行操纵手感一致。起落架的减震结构采用弹性钢丝搭配阻尼块的设计，能够在着陆冲击时吸收能量，避免刚性冲击传递到机身结构导致连接件松动，轮罩的外形与起落架支柱做了一体化流线设计，进一步降低寄生阻力。

　　在细节设计上，各操纵面的舵机安装位都预留了足够的调节余量，方便组装时调整舵面中立位置与行程量，机身内部的设备舱做了分层设计，接收机、电池、点火模块等电子设备分别布置在不同的隔舱内，避免发动机点火系统的电磁信号干扰接收机正常工作；油箱的安装位置靠近发动机，缩短燃油管路长度，同时做了防气泡设计，保证大机动飞行时的燃油供给稳定，不会因为燃油晃动导致发动机断油熄火。整机的所有外露连接件都做了沉头处理，避免突出的螺丝头产生额外的气动阻力，机身表面的外形曲率连续，没有明显的折线或凸起，尽可能优化整机的气动效率，匹配竞速飞行的速度需求。
