牵引式农用谷物脱粒作业设备结构设计

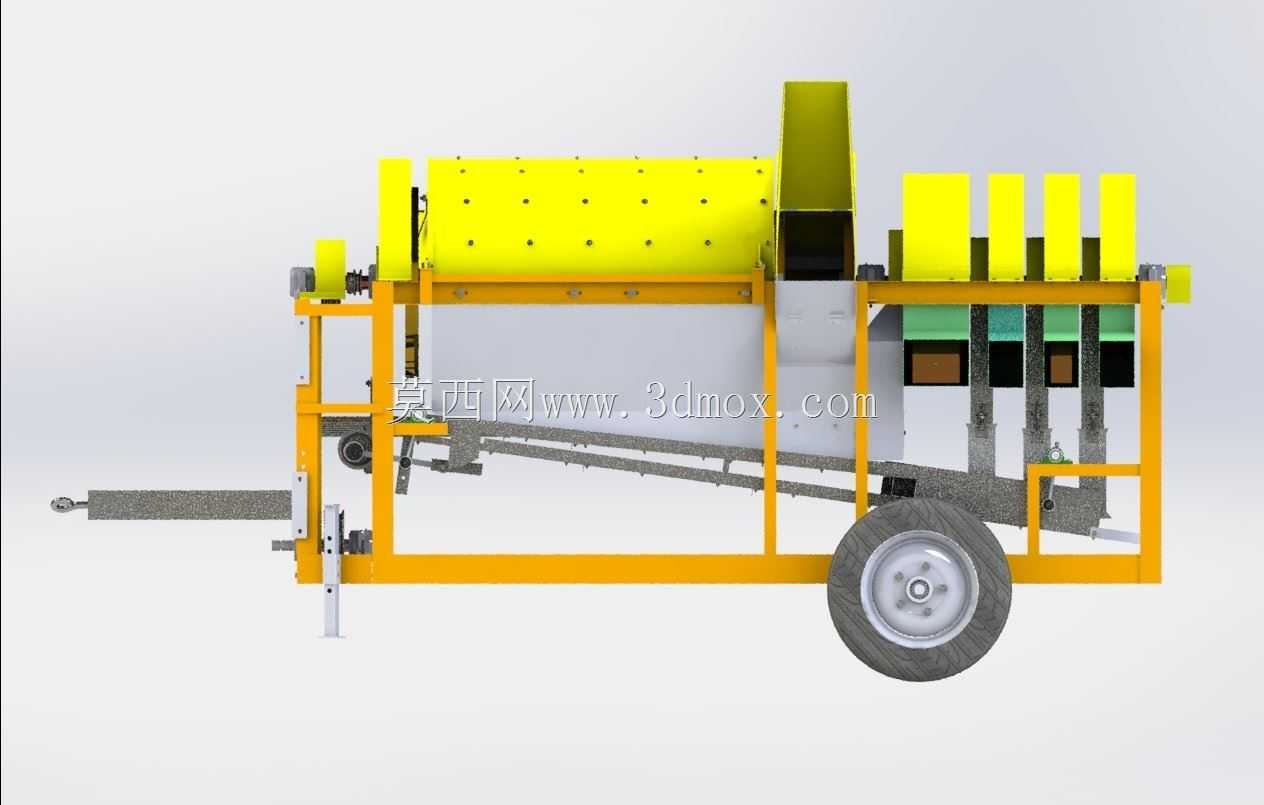

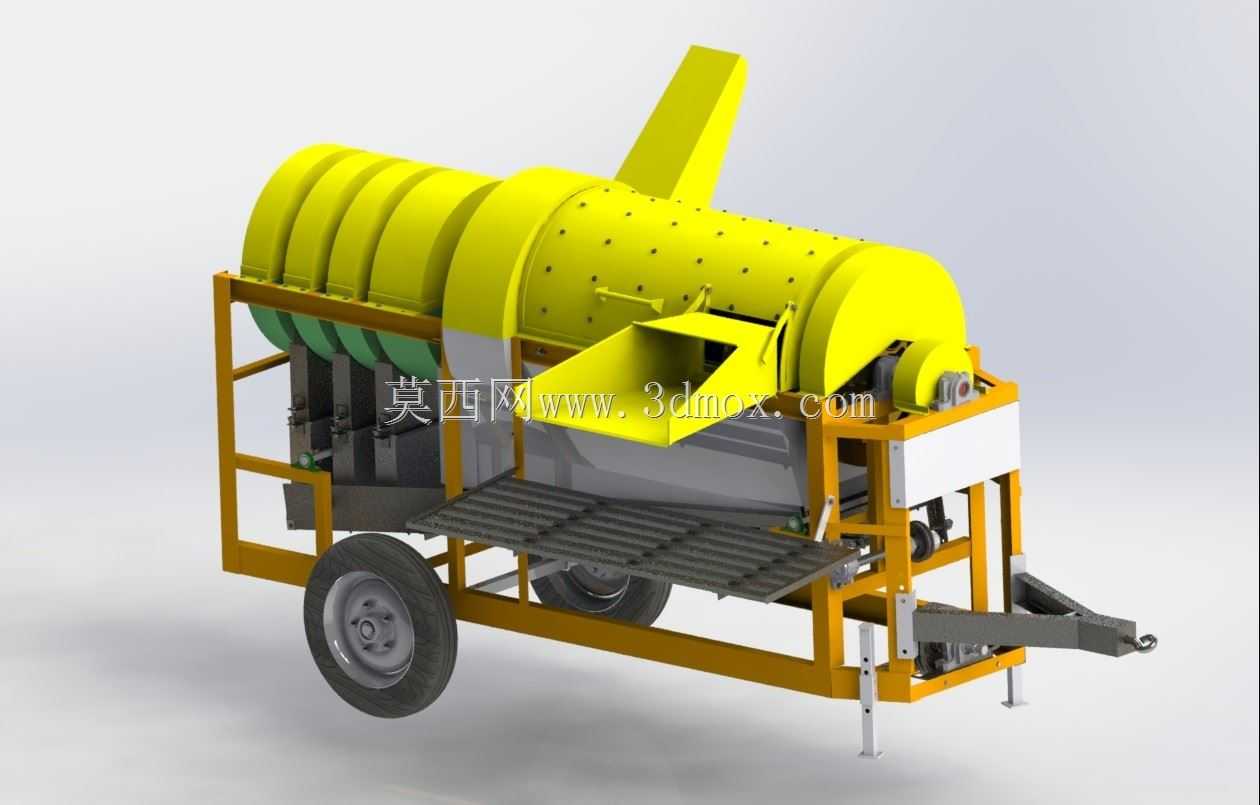

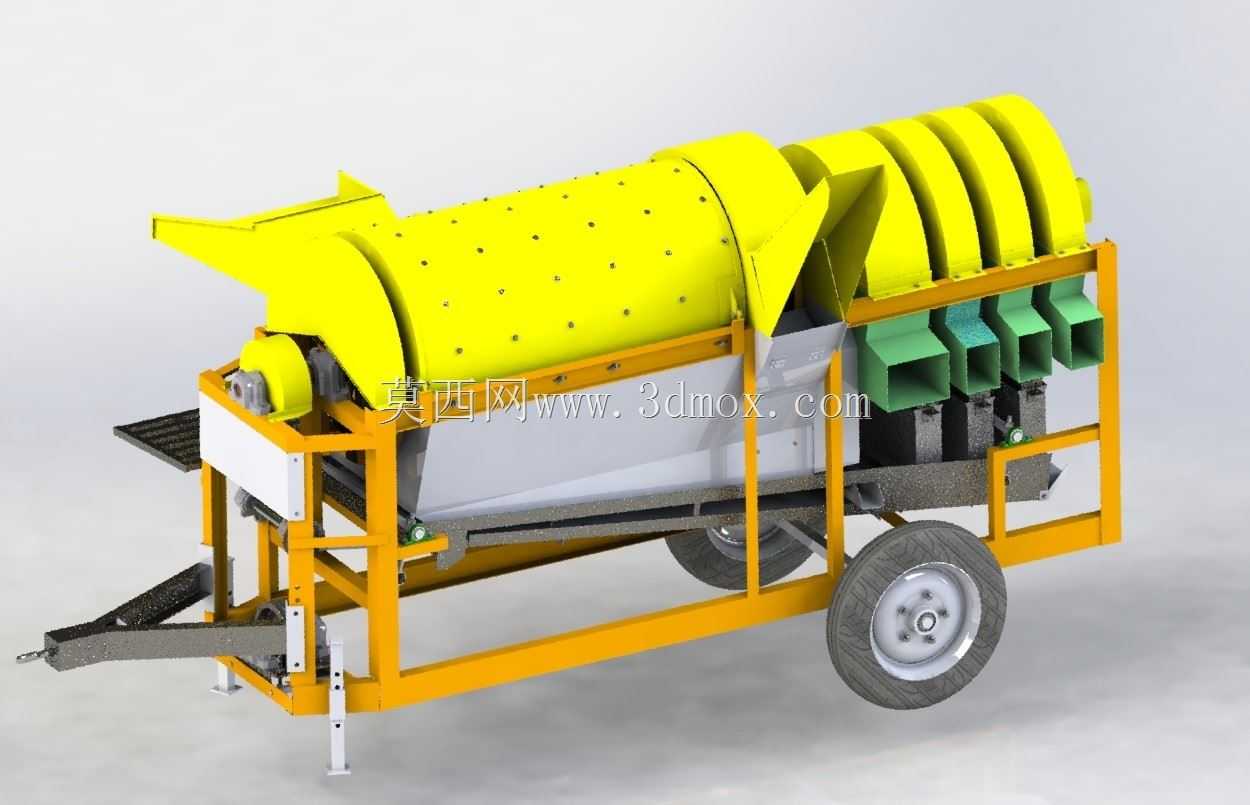

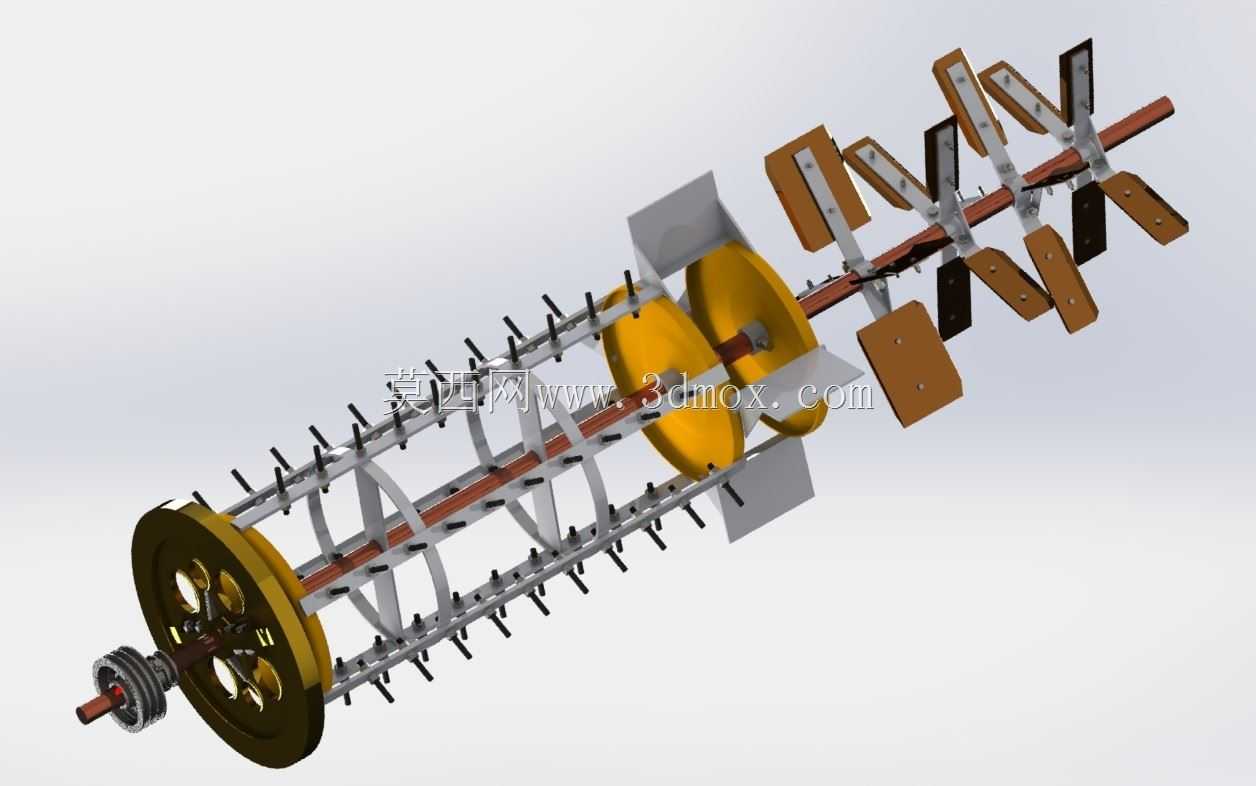

　　这款牵引式脱粒设备的三维结构设计，核心围绕大田谷物收获后的集中脱粒作业场景搭建，适配北方平原、南方丘陵零散种植区的移动作业需求，可由小型拖拉机牵引转场，无需固定安装基础，适合农户跨地块流动作业、村级集中脱粒服务点的使用场景。设备整体采用框架式方管焊接机架作为承载主体，机架下部设置单组行走轮与前部牵引挂接结构，转场时可直接挂接在农用动力机械后部，作业时可放下机架两侧的可调支撑腿，将设备抬升至水平作业状态，抵消田间地面不平整带来的机身倾斜问题，保障脱粒滚筒运转时的动平衡稳定性。核心作业单元为卧式横置的钉齿式脱粒滚筒，滚筒表面按螺旋线排布焊接圆柱形钉齿，外部配套冲孔筛网式凹板，作业时谷物从上部进料口喂入后，在滚筒高速旋转带动下，

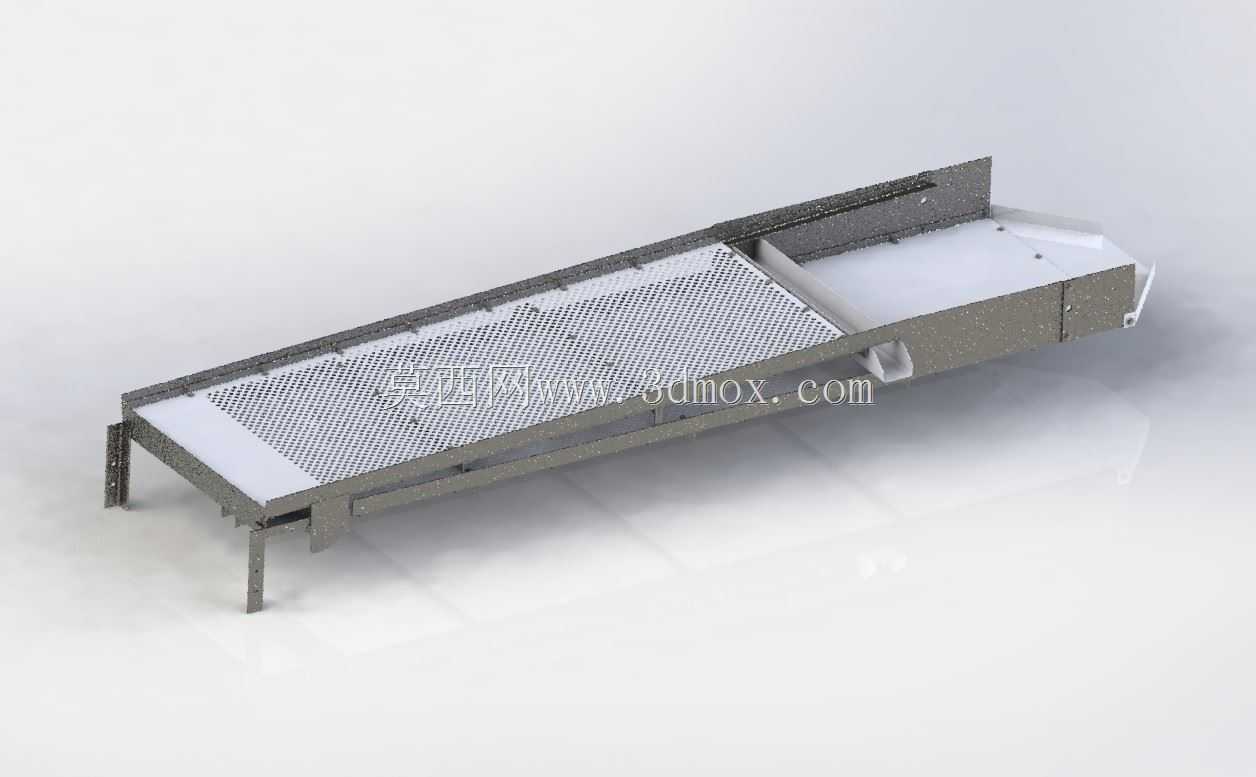

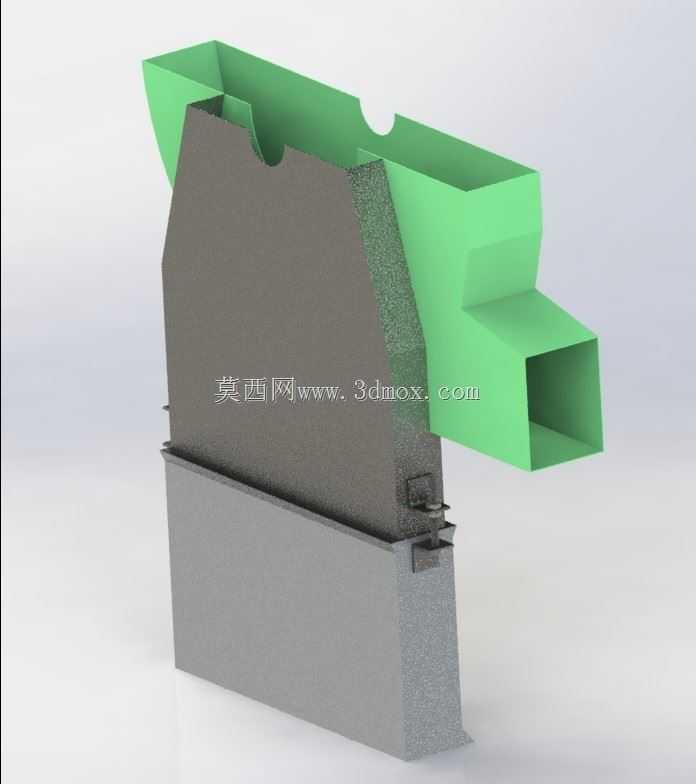

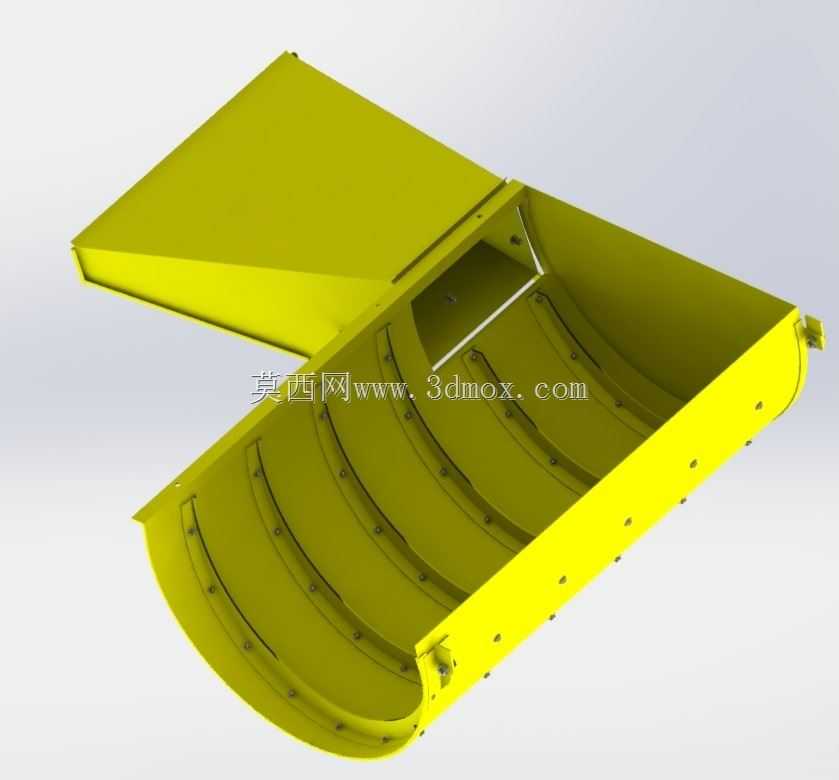

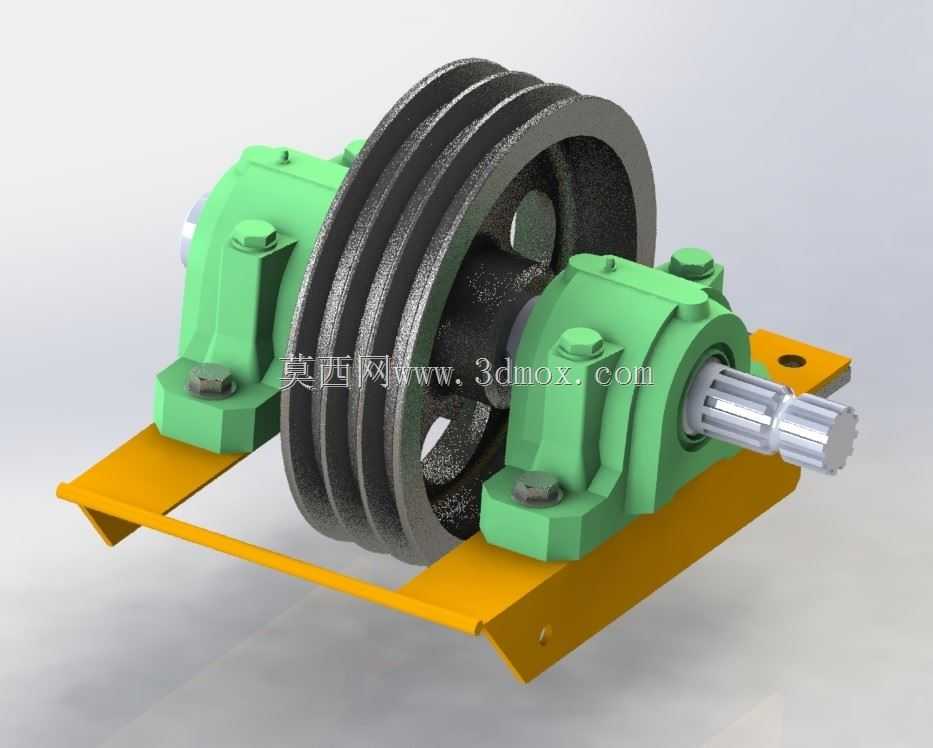

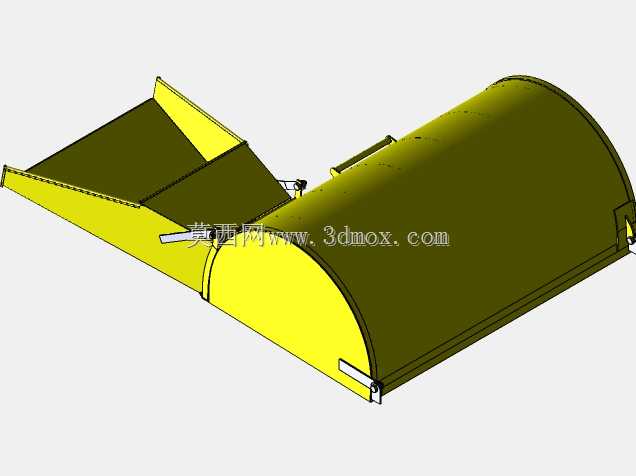

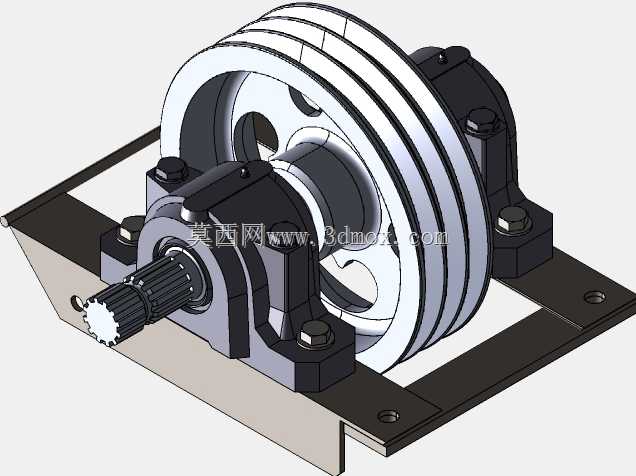

　　谷穗与钉齿、凹板筛面反复撞击揉搓，谷粒从穗头脱落并穿过凹板筛孔下落至下方清选单元，未脱净的穗头与长茎秆则沿滚筒轴向向出料端移动，从端部的排草口排出设备。滚筒上部设计为弧形上盖，上盖内侧设置导流导向板，引导物料沿轴向均匀移动，避免局部物料堆积造成的脱粒不净、滚筒负载骤增问题。设备出料端设置多组并列的风选清选通道，利用内置风机产生的横向气流，将下落物料中的颖壳、碎茎秆等轻质杂质从侧向出风口吹出，洁净谷粒则沿导流槽从下部出料口排出，可直接装袋收集，减少后续人工清选的工作量。机架侧部预留了动力输入接口，可通过皮带轮连接拖拉机动力输出轴，也可单独配套柴油发动机、电动机作为独立动力源，适配不同作业场景的动力供给条件。从结构设计的安装边界来看，

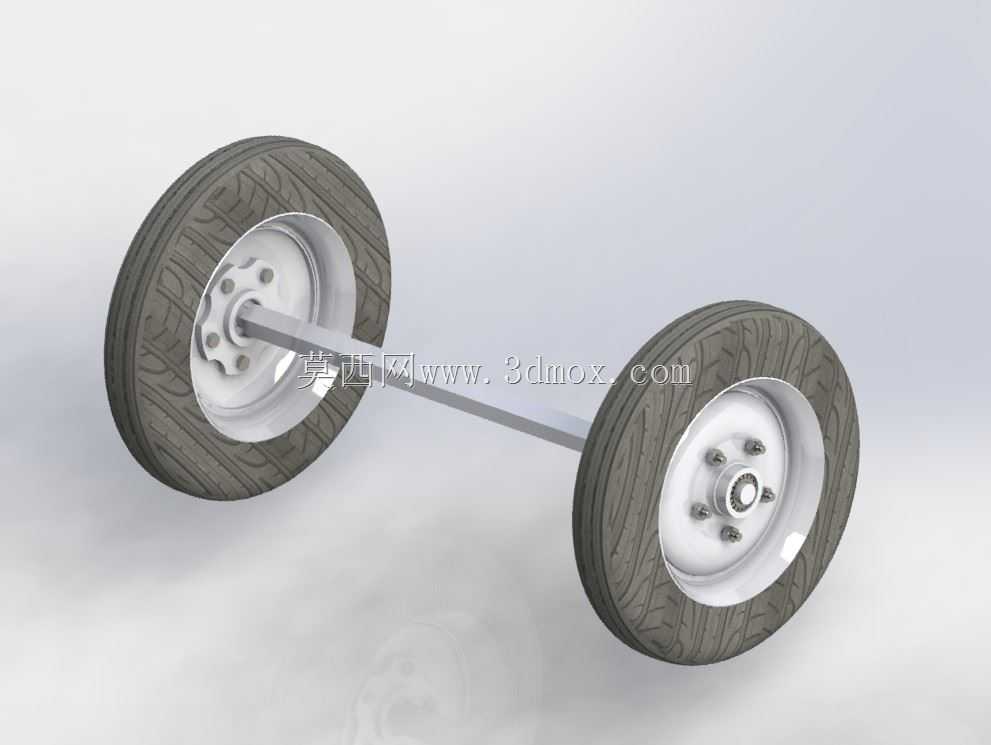

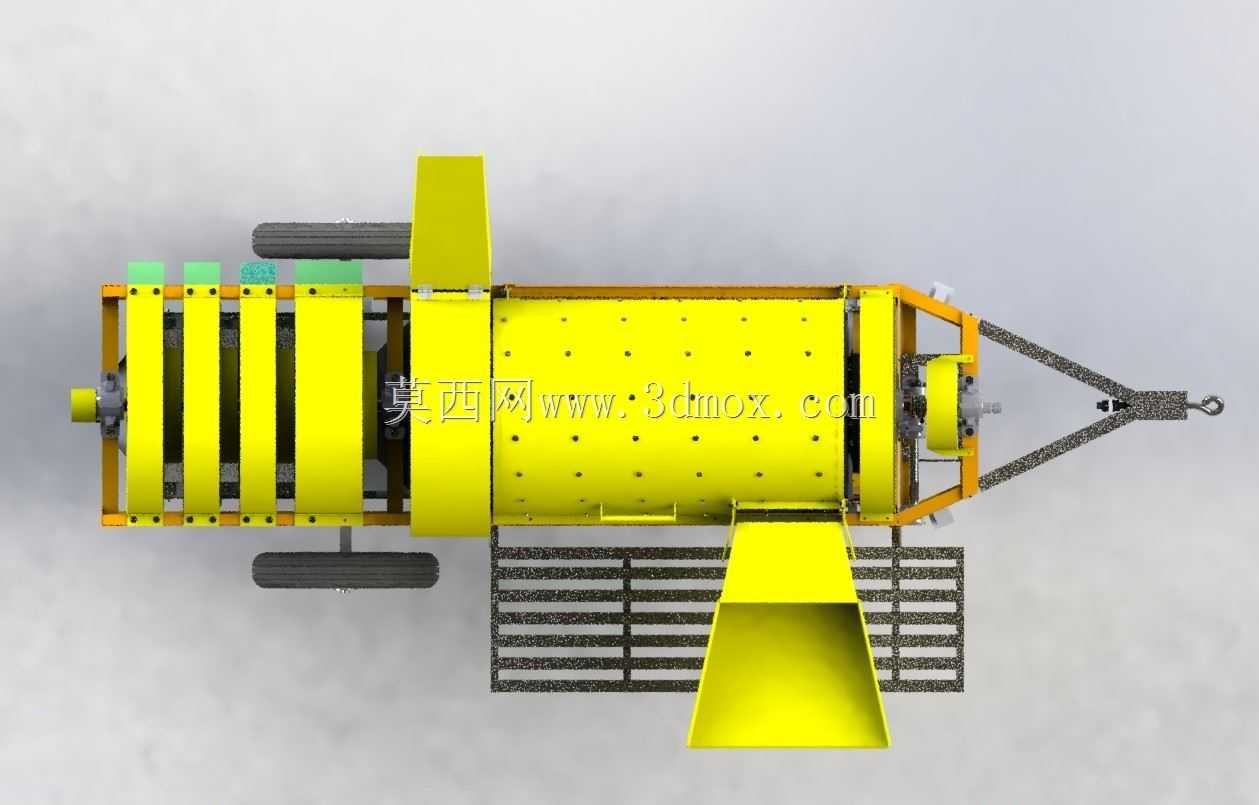

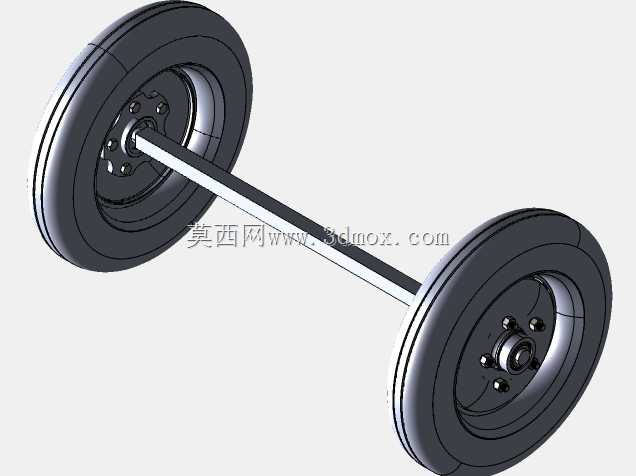

　　设备整体宽度控制在常规农用机械道路通行的2.2米限值内，转场时无需拆卸额外部件即可满足乡村道路通行要求，作业时整机长度含牵引架约3.8米，支撑腿展开后的占地宽度约2.5米，村级晒场、田间地头的平整空地均可满足摆放作业需求。脱粒滚筒的转速通过皮带轮直径配比设定在适配小麦、水稻等常见谷物的脱粒线速度区间，避免转速过高造成谷粒破碎、转速过低导致脱粒不净的问题，凹板筛网采用快拆式固定结构，可根据不同谷物的籽粒尺寸更换对应孔径的筛网，拓展设备对玉米、高粱等杂粮作物的脱粒适配能力。机架上的行走轮采用农用充气轮胎，可适应田间土路的颠簸路况，牵引挂接处设置缓冲减震结构，减少转场过程中路面冲击对机架焊接部位的疲劳损伤。

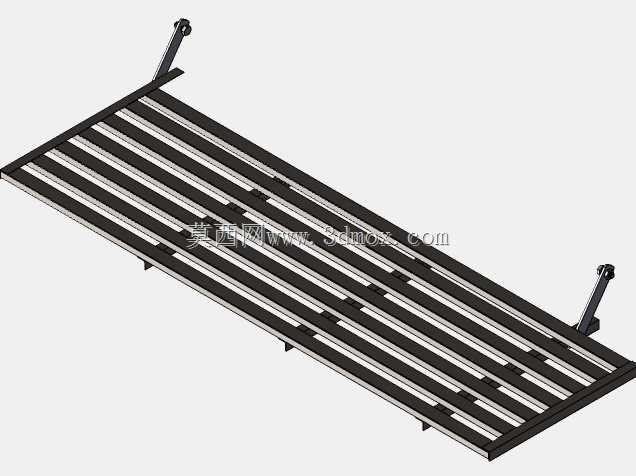

　　设备的各传动部位均设置安全防护罩壳，避免作业时衣物、工具卷入传动部件造成安全隐患，进料口处设置延伸喂料台，方便人工将成捆谷物均匀喂入脱粒腔，同时保持安全操作距离。在三维建模过程中，各结构件的连接位置均预留了螺栓装配余量，焊接机架的连接处做了加强筋补强设计，应对脱粒作业时持续产生的振动载荷，延长设备整体使用寿命。
