手动进给式废线缆剥皮剥离设备结构

　　在废金属回收、线缆拆解加工的一线作业场景里，这类手动进给的剥线设备一直是小型回收站、个体加工户处理零散废线缆的核心工装，相比大型全自动剥线机，它不需要外接气源、大功率电源，仅靠单手操作就能完成不同线径线缆的绝缘层剥离作业，占地空间极小，可直接固定在工作台边沿使用，适配零散废线、家装拆旧线缆、设备拆机旧线的剥皮作业，能快速分离铜芯与绝缘外皮，提升废铜回收的分选效率。

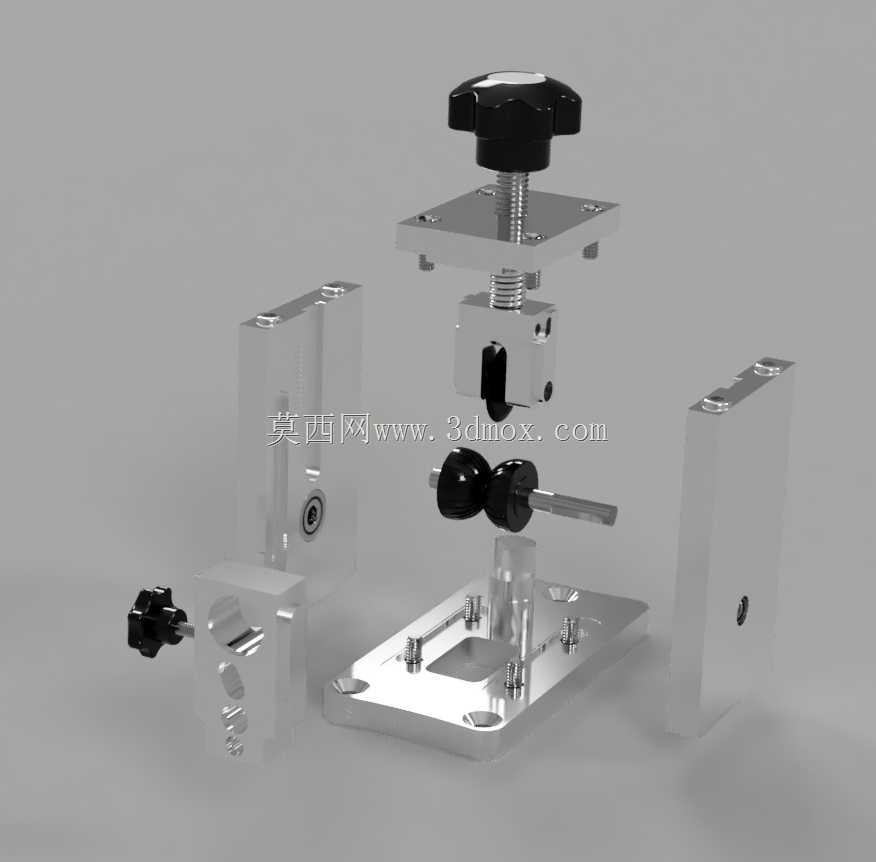

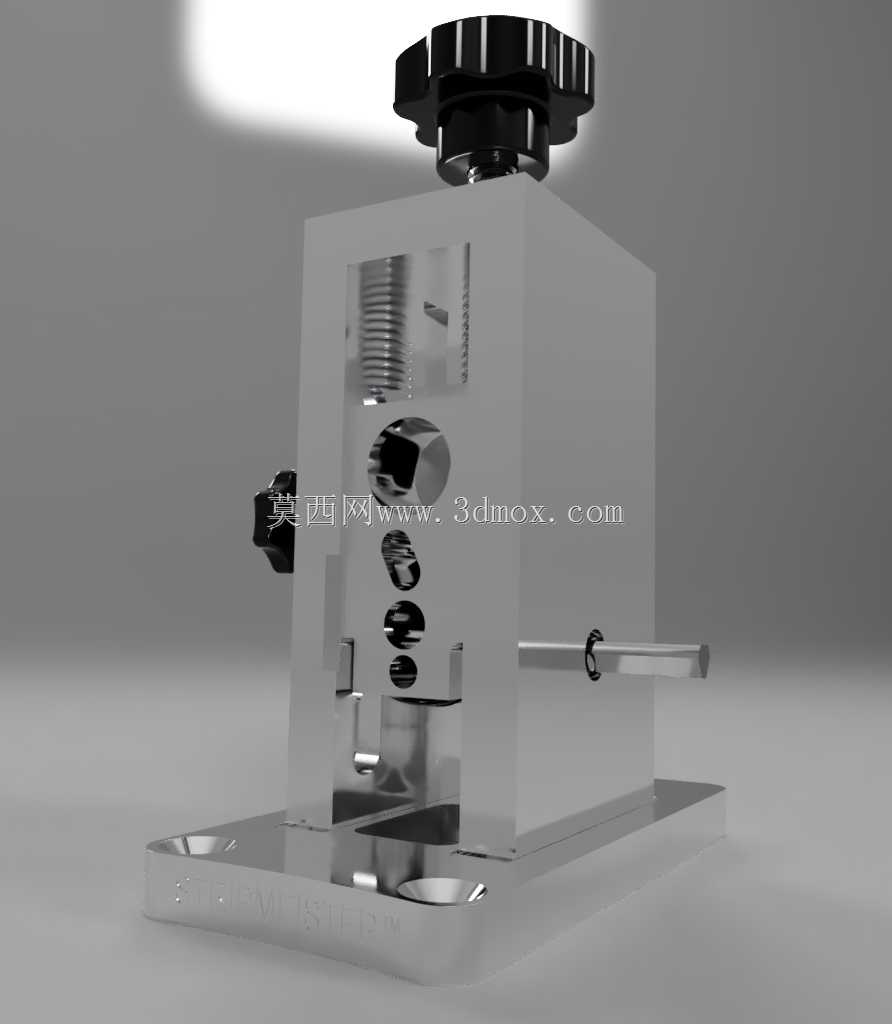

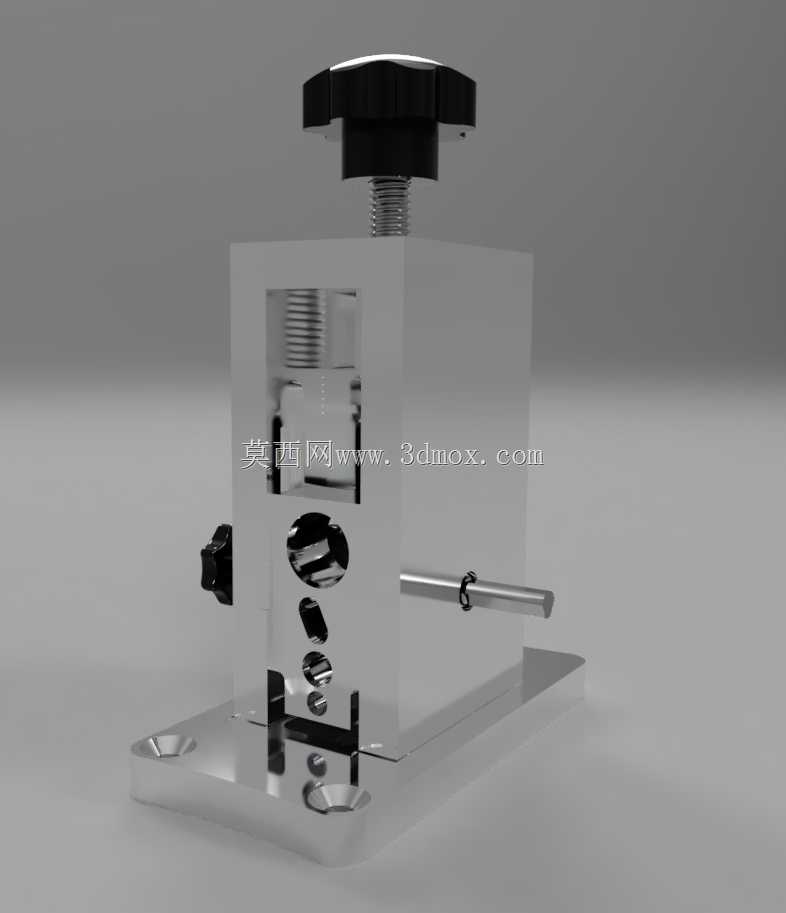

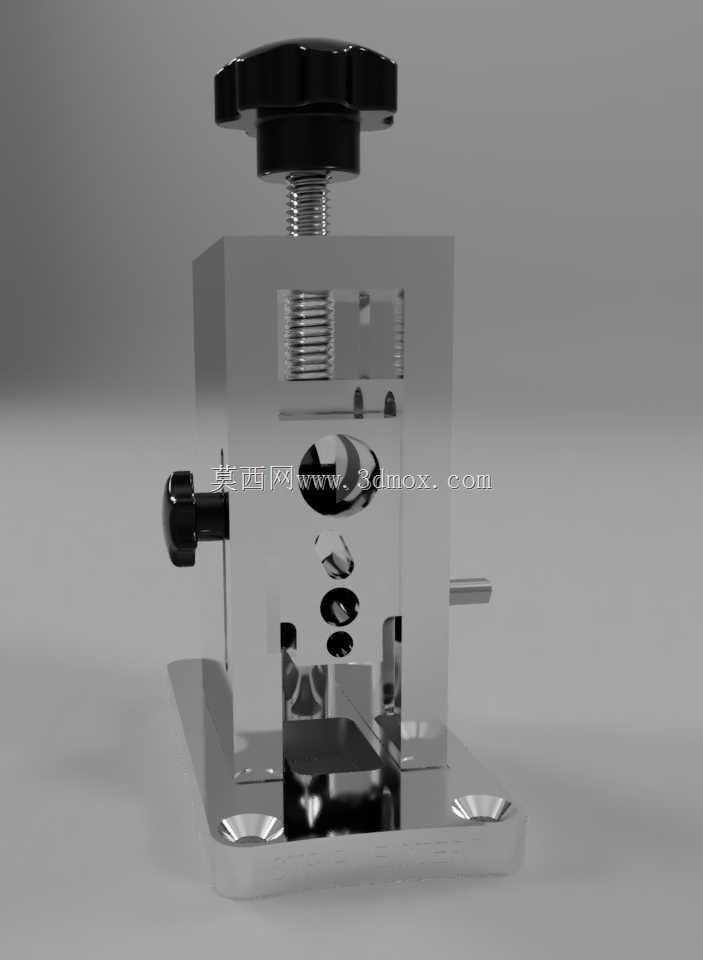

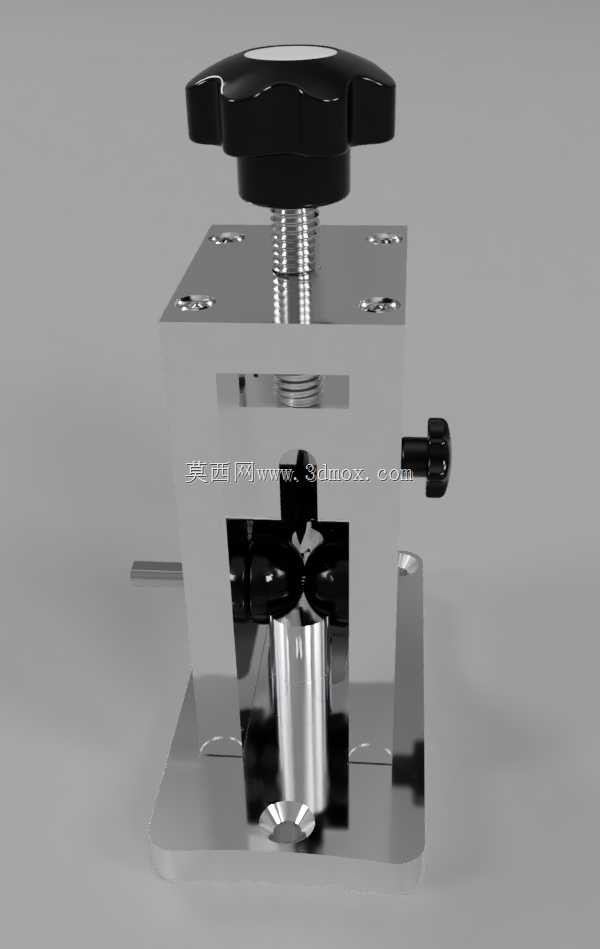

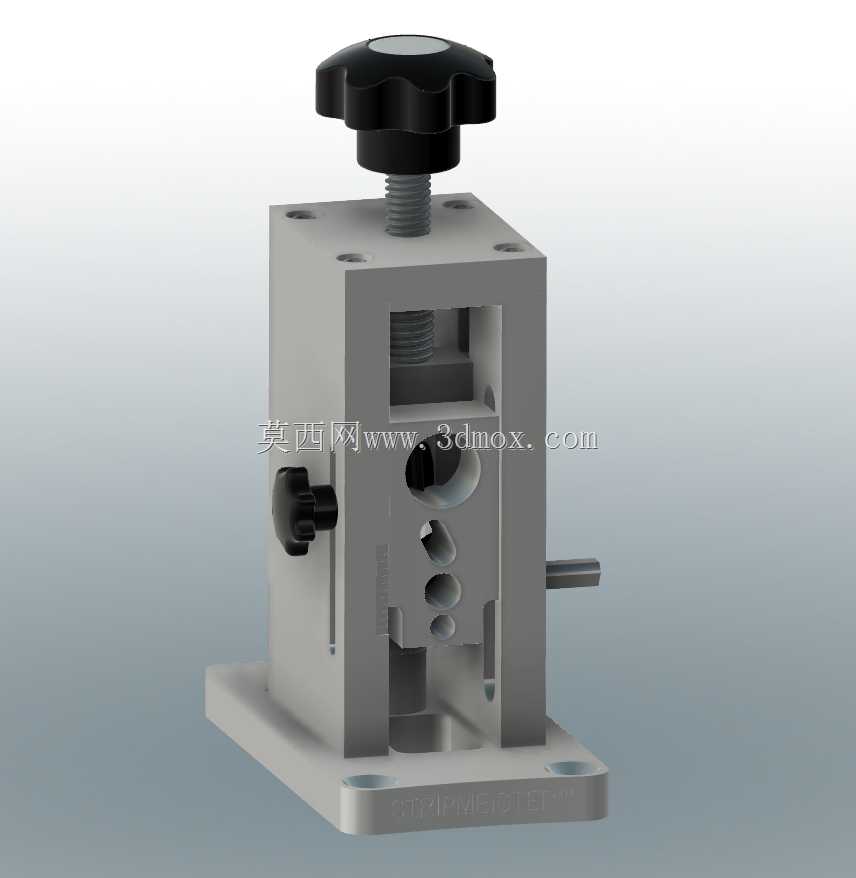

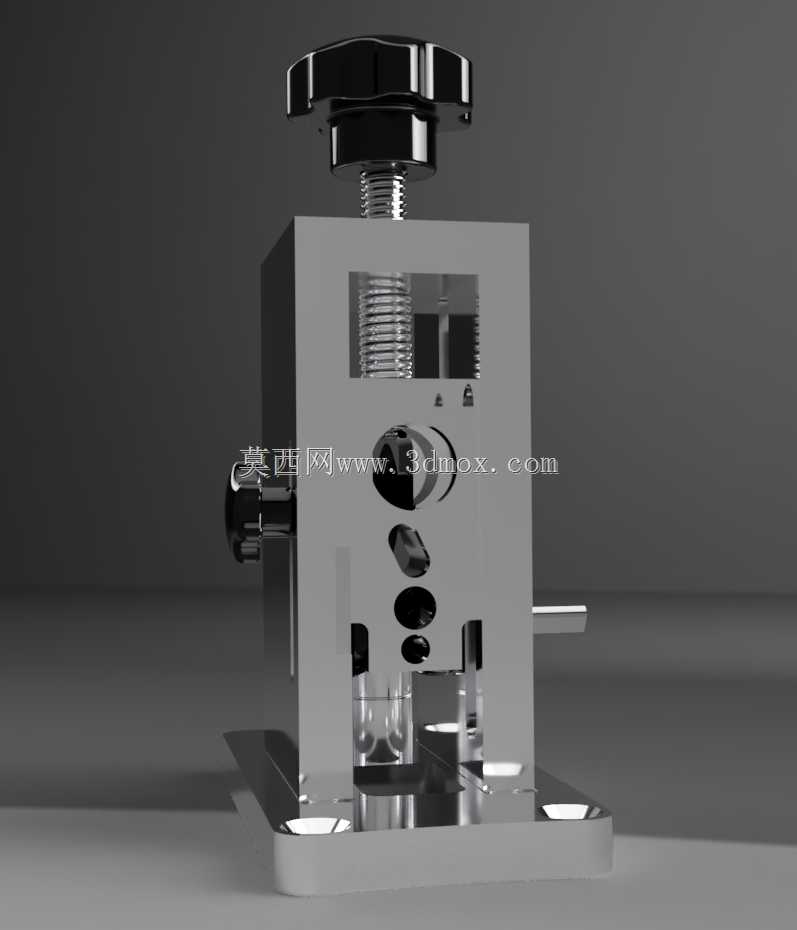

　　从结构设计逻辑来看，这款剥线设备采用了立式框架式主体结构，主体采用整块金属板材铣削加工成型，没有多余的拼接焊缝，整体刚性足够应对剥线时的切削反力，不会因为长期受力出现框架变形。顶部设置的手拧调节旋钮通过梯形丝杆传动，带动内部的刀架组件上下移动，可根据待处理线缆的线径大小灵活调整刀刃的切入深度，既不会因为切入过深划伤铜芯造成铜屑损耗，也不会因为切入过浅无法划开绝缘外皮，适配常见的单芯硬线、多股软线的剥皮需求，调节到位后依靠丝杆的自锁特性即可锁定刀位，不需要额外的锁止结构，操作步骤极简，一线作业人员不需要专门培训就能快速上手。

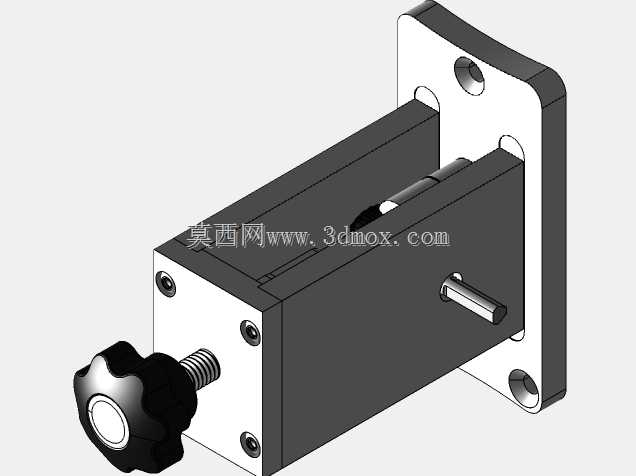

　　设备的进料侧设置了导向定位槽，线缆送入时可沿着槽体精准对准刀刃位置，避免送线过程中出现线缆偏移、刀刃切偏的问题，出料侧预留了足够的避让空间，剥离后的铜芯和绝缘皮可分别从不同通道导出，不会出现卡料堵料的情况。底部的安装底板预留了四个对称的安装孔位，可通过M4规格的螺钉直接固定在木质工作台、金属机架或者临时搭建的操作台上，安装边界尺寸紧凑，整机占用的操作台面积不足A4纸张大小，不需要预留额外的操作避让空间，适合空间狭小的流动回收点、小型加工门店使用。

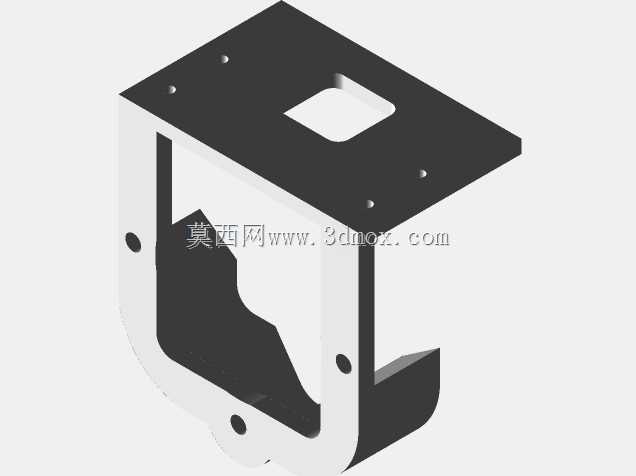

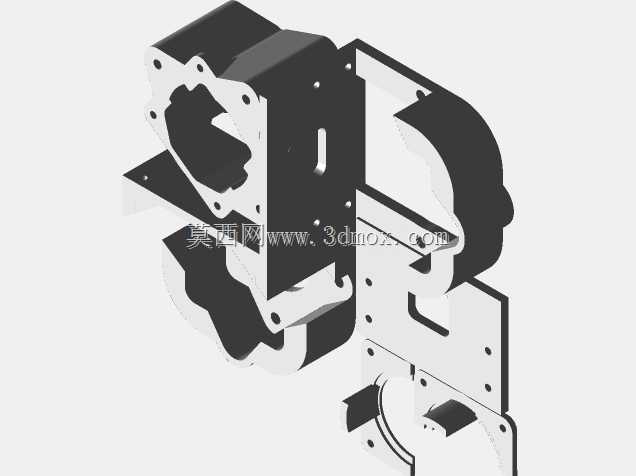

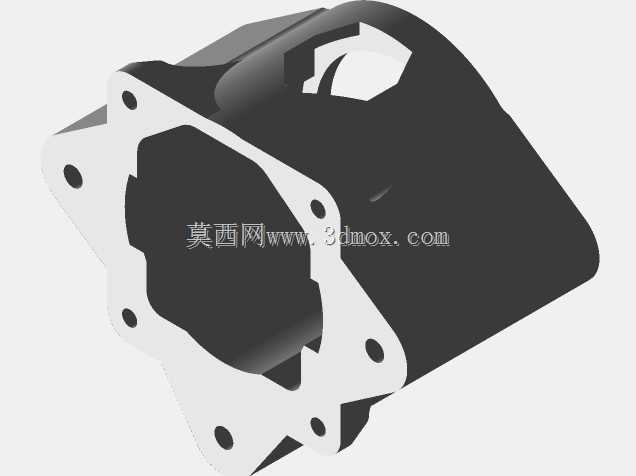

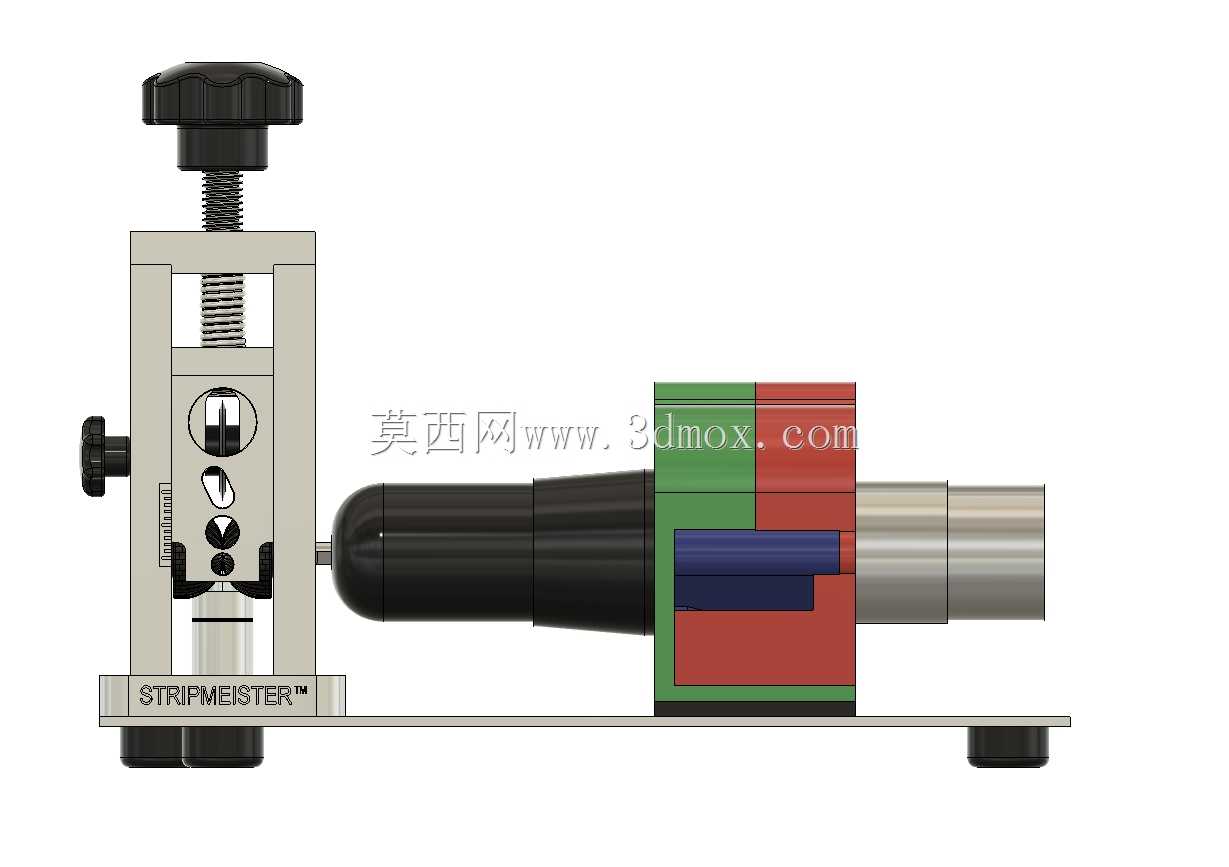

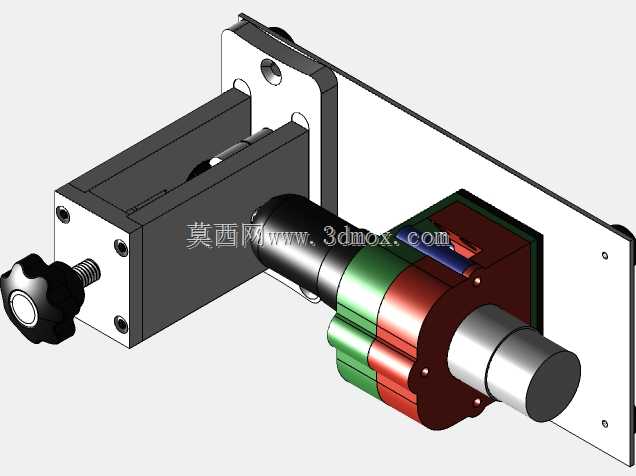

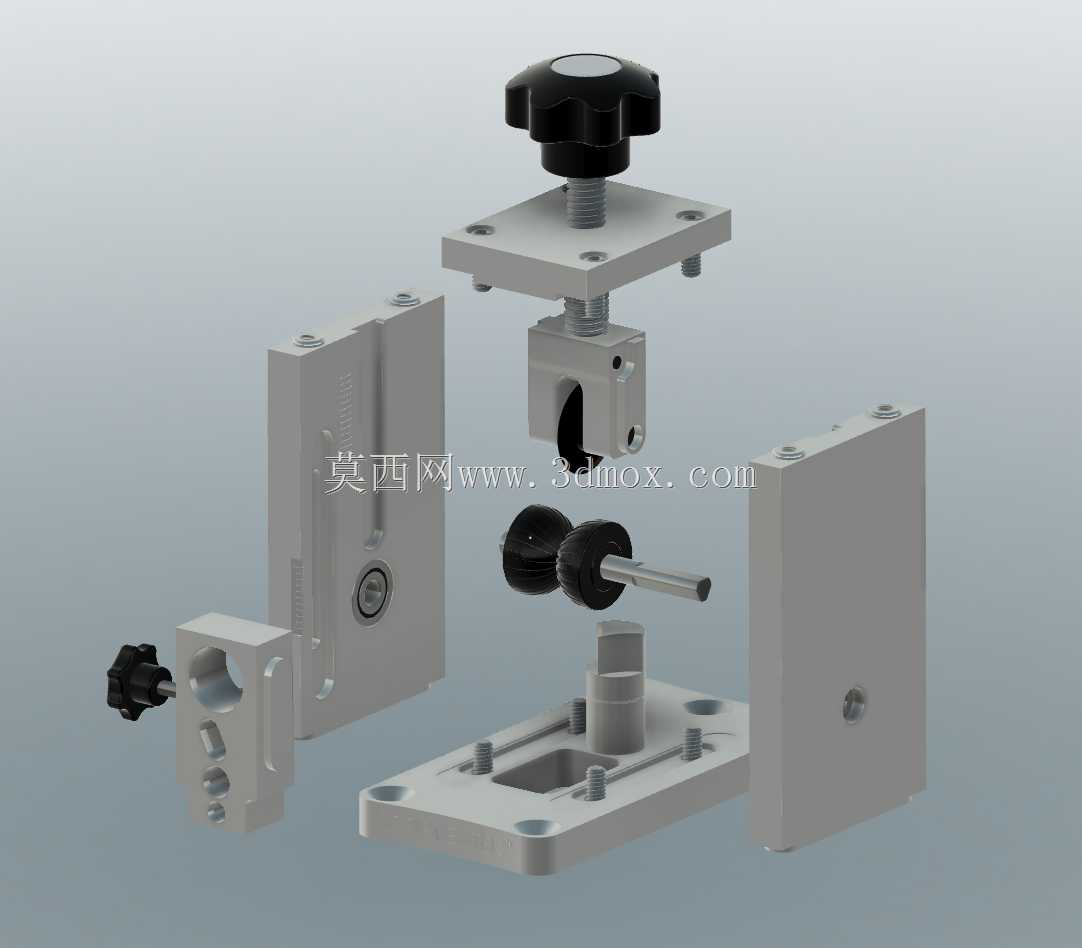

　　传动结构上，这款设备没有采用复杂的齿轮减速结构，而是直接适配通用的手电钻动力输入，也可完全手动操作送线，动力接入端设置了防转限位结构，当接入电钻作为动力源时，可防止设备主体随电钻输出轴一同旋转，作业时仅需一只手扶持线缆送入，另一只手控制电钻转速即可，可将单人剥线的作业效率提升一倍以上，相比纯手工用壁纸刀剥皮，不仅效率更高，也能避免刀刃滑脱造成的手部划伤，作业安全性有明显提升。刀架部分采用了模块化设计，刀刃磨损后可快速拆卸更换，不需要整体拆解设备主体，日常维护仅需定期在丝杆传动位置涂抹少量润滑脂即可，没有复杂的保养要求，在高粉尘的回收作业环境下也能长期稳定运行，不会因为金属碎屑、塑料皮碎屑进入传动间隙造成卡滞。

　　从实际作业适配性来看，这款设备的刀位调节范围覆盖了常见的0.5平方到16平方的线缆，对于带铠装的粗线缆也可通过多次调整切深完成剥皮作业，不需要额外更换刀具。设备的所有外露边角都做了倒角处理，没有尖锐的毛刺棱角，搬运、安装过程中不会划伤操作人员。整体结构没有采用易损的塑料件，所有受力部件均为金属材质，抗摔抗磕碰性能强，适合回收行业复杂的作业环境，即使在户外临时作业点使用，也不会因为轻微的摔碰造成结构损坏。送线导轨的间隙经过精准匹配，既能保证线缆顺畅送入，又不会出现线缆上下晃动导致的切深不均问题，剥离后的铜芯表面没有明显的刀刃划痕，铜料的回收品相更好，不会因为铜芯划伤造成回收价值折损。
