聚碳酸酯法兰式两体密封电子外壳

　　这款两体式聚碳酸酯外壳，是面向户外工业电子、车载控制模块、小型传感变送单元开发的防护类承载结构，在工业现场的分布式IO节点、户外环境监测终端、机床侧挂控制小盒这类需要兼顾绝缘防护与快速拆装的场景中适配性极强。不同于常见的卡扣式塑料壳体，它采用全螺丝紧固的密封结构，完全规避了卡扣长期受温变影响出现老化松脱、密封失效的问题，在存在喷淋、粉尘冲刷的工况下能长期保持防护等级稳定。

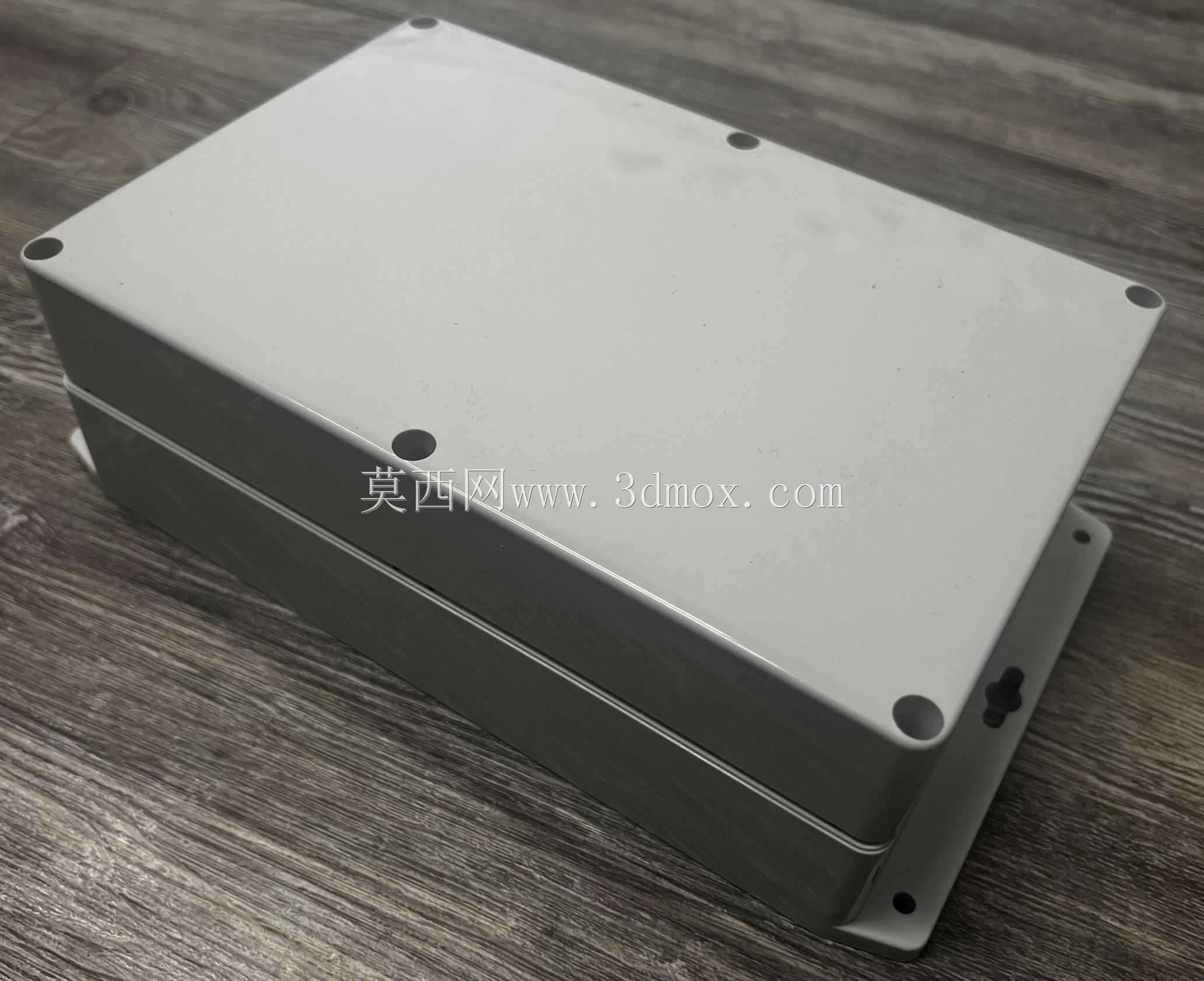

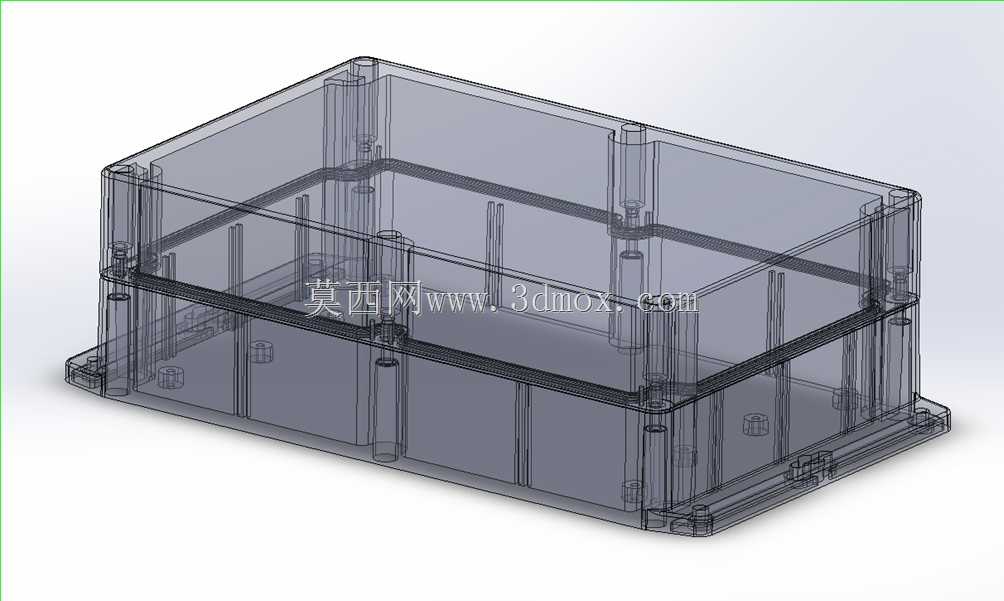

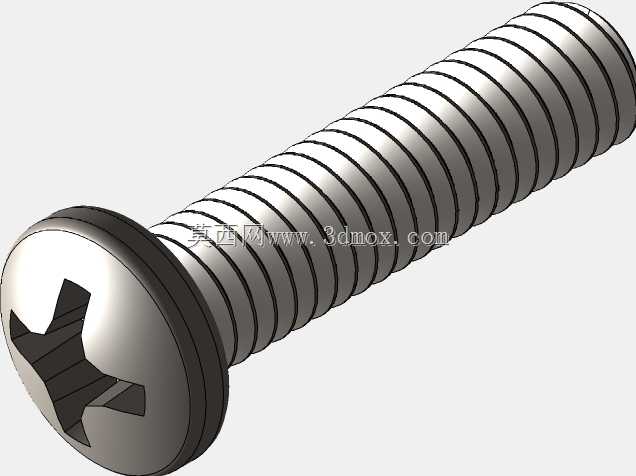

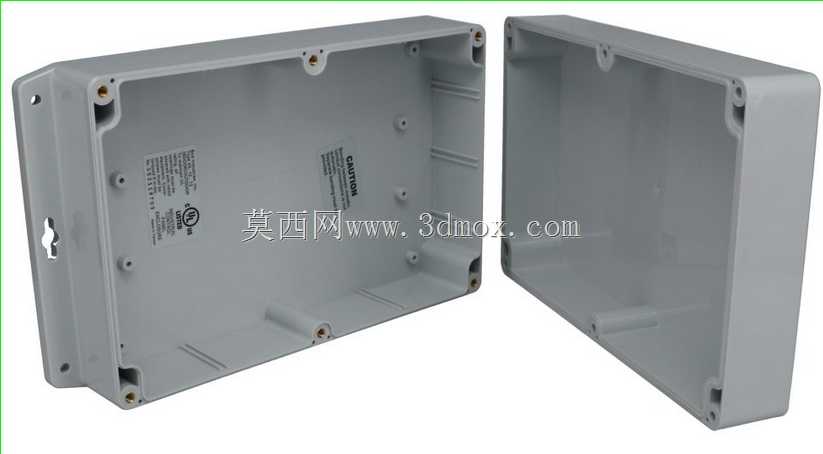

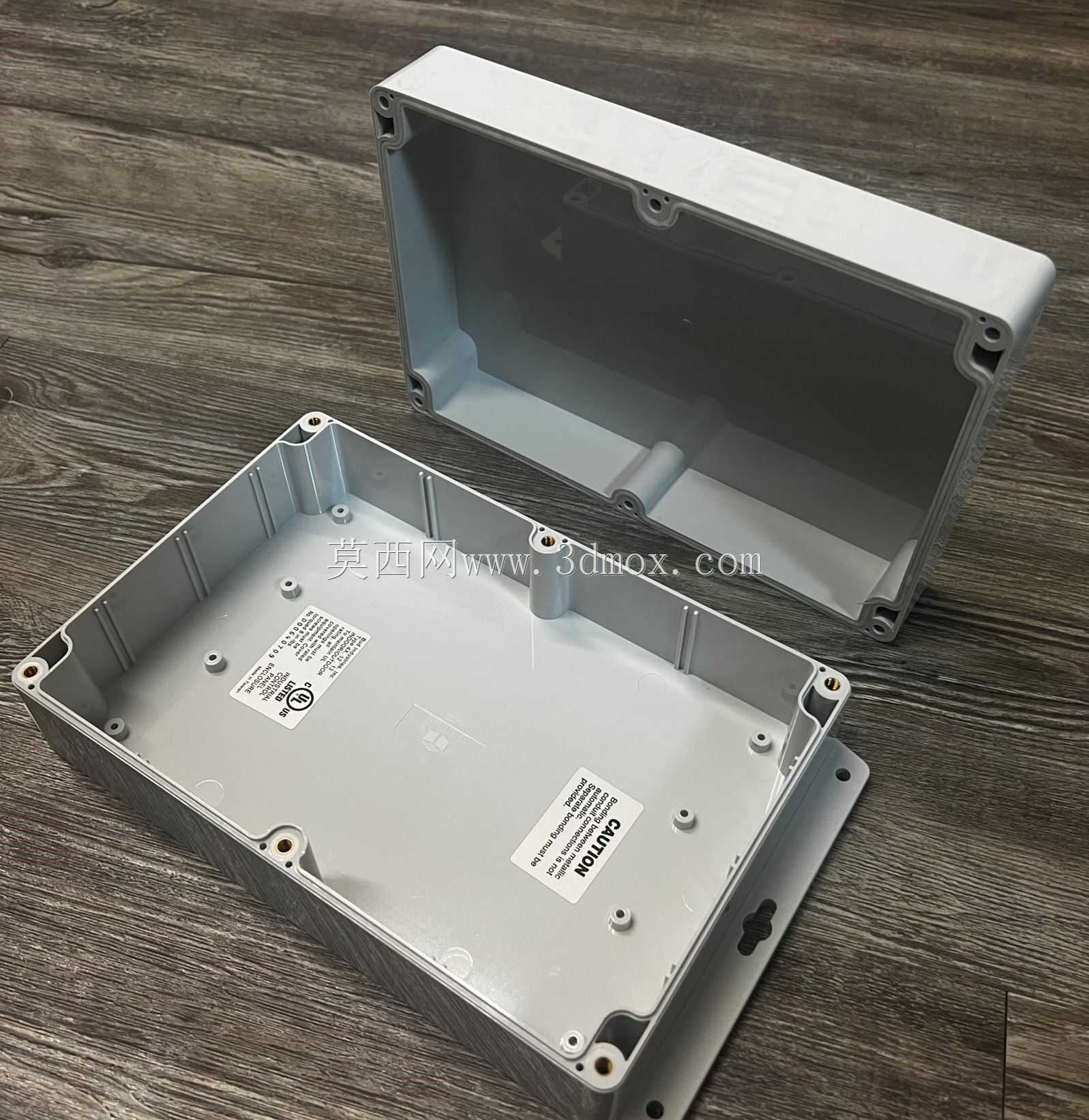

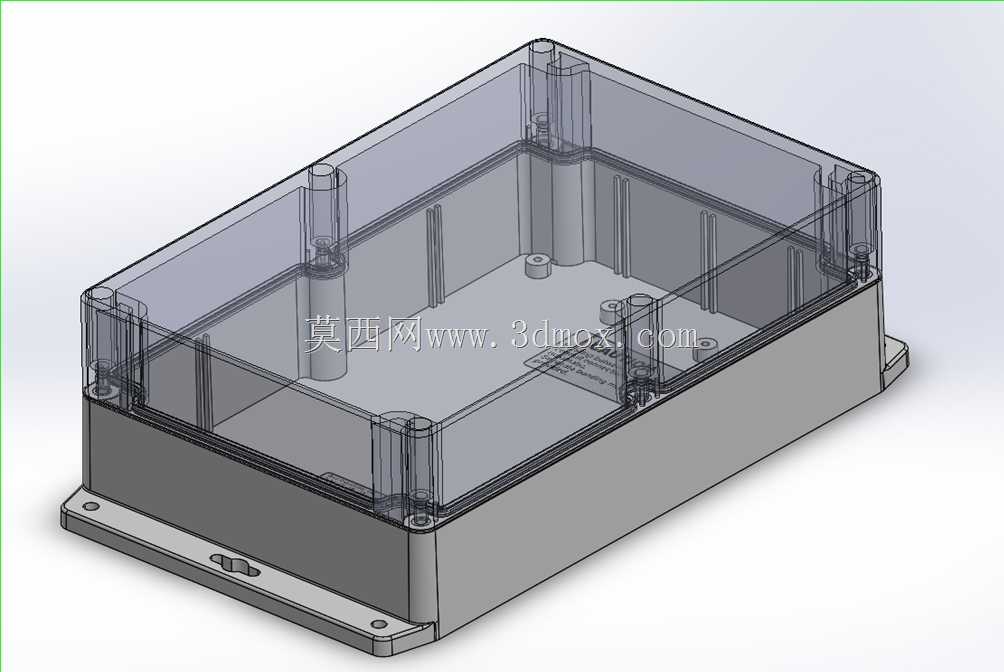

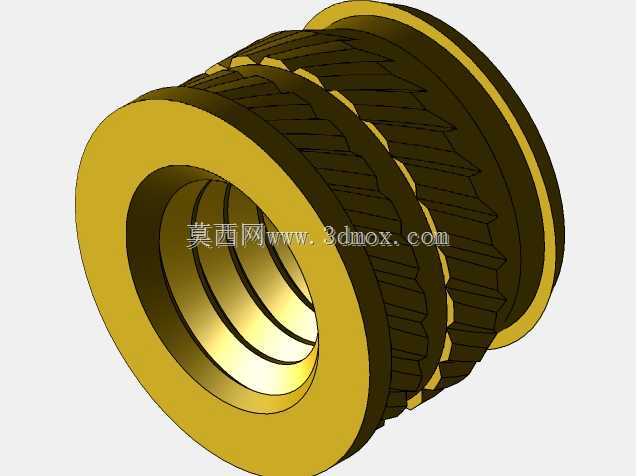

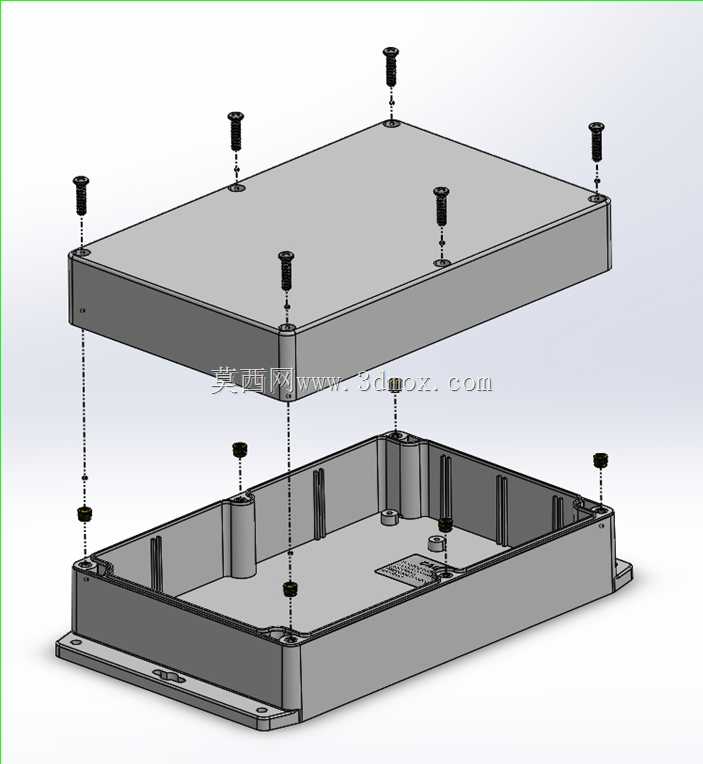

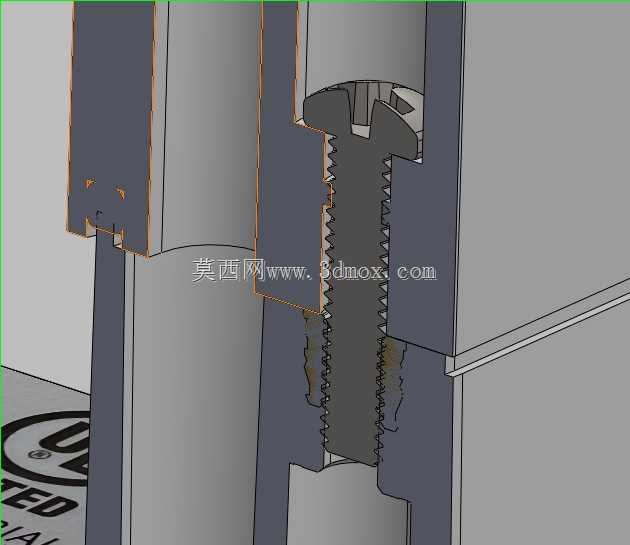

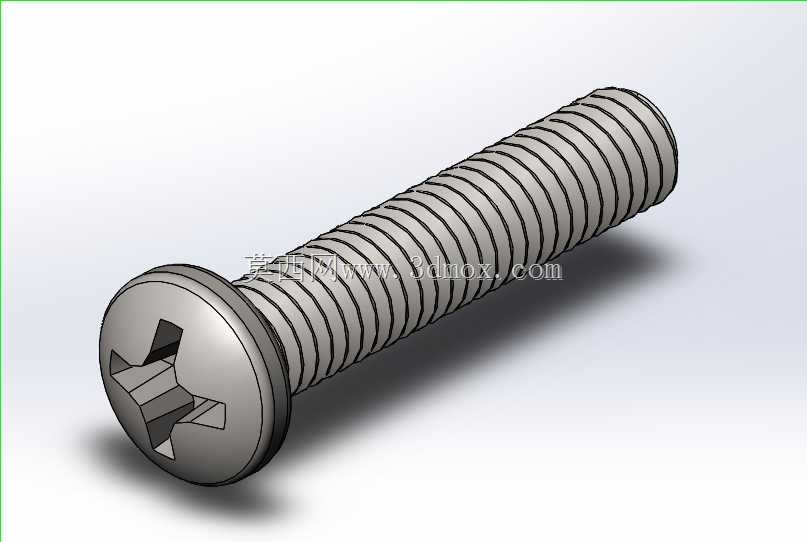

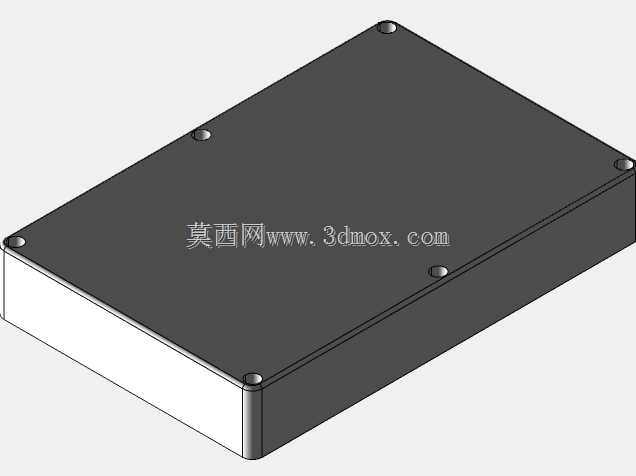

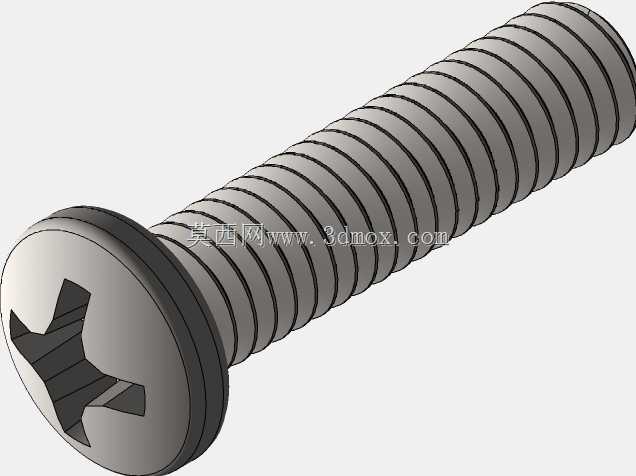

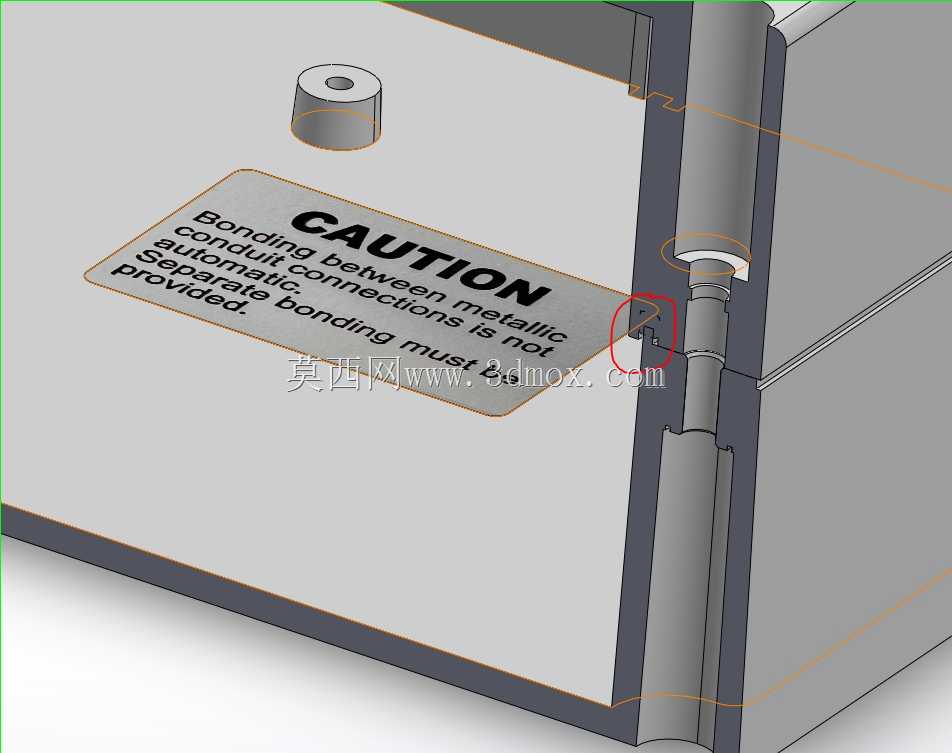

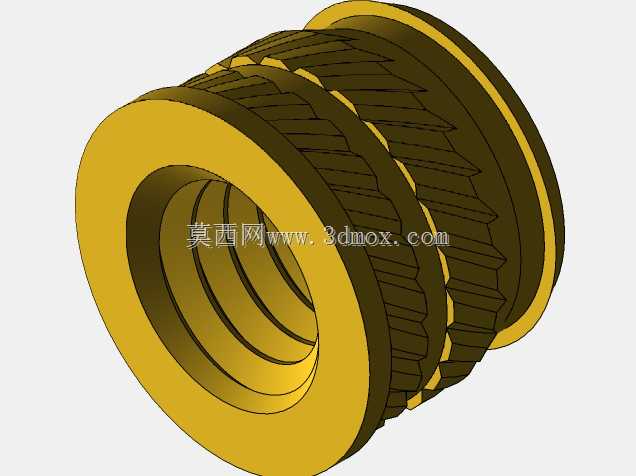

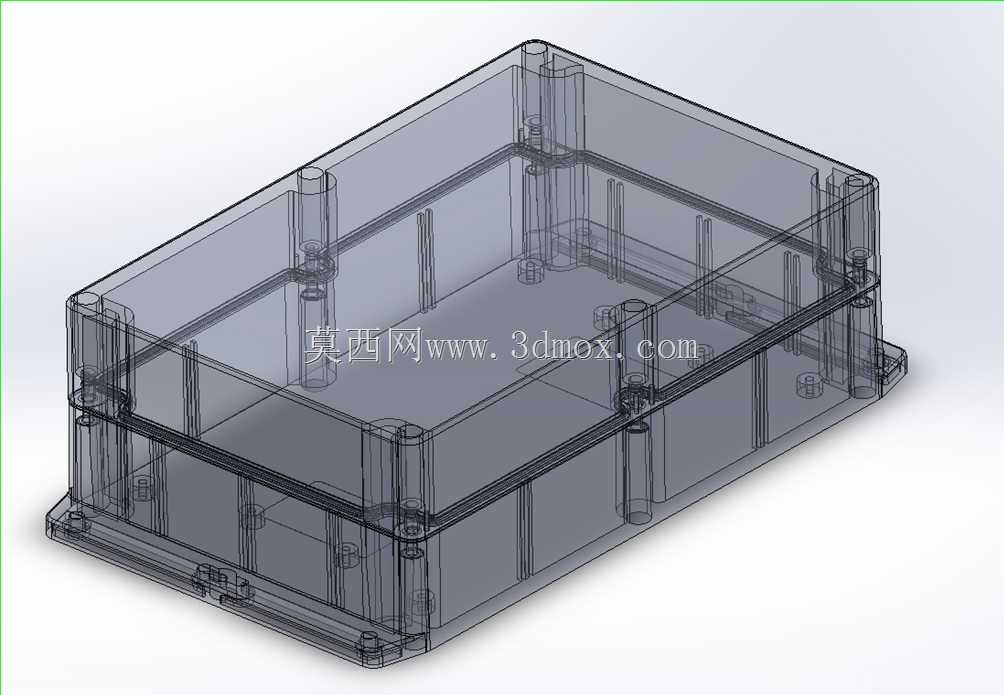

　　从结构设计逻辑来看，整个壳体拆分为带环形凹槽的顶盒与带安装法兰的底盒两个独立部件，顶盒的环形凹槽内嵌装密封胶条，合盖时胶条被底盒的上边沿完全压入凹槽内，形成连续的环形密封面，不会出现胶条移位、局部压合不实的问题。上下两部分的紧固采用六颗M4规格的铜质热插拔嵌件配合7x16mm螺钉实现，铜嵌件在注塑阶段就预先埋入底盒的安装柱内，相比直接在塑料柱上攻丝的结构，反复拆装不会出现滑牙问题，即使现场需要多次开盖调试内部电路，也能保证连接强度不衰减。

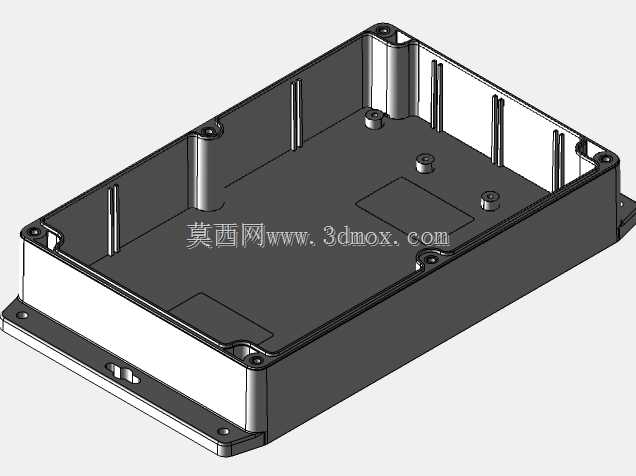

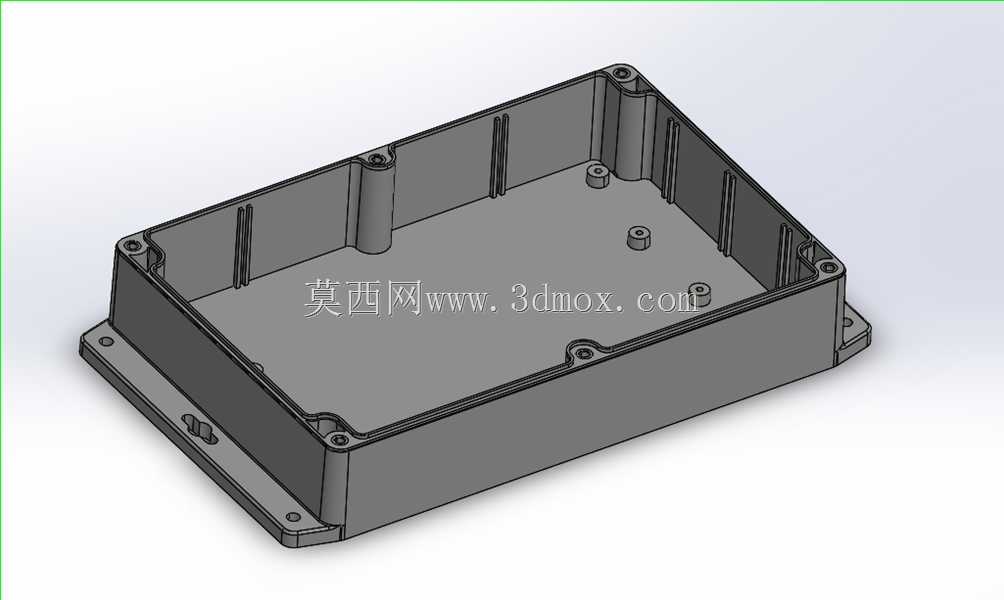

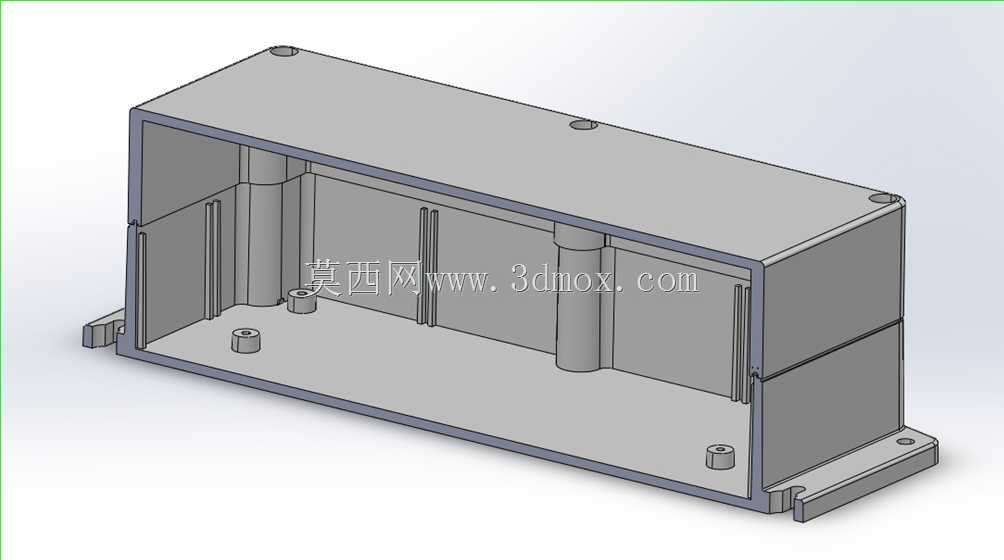

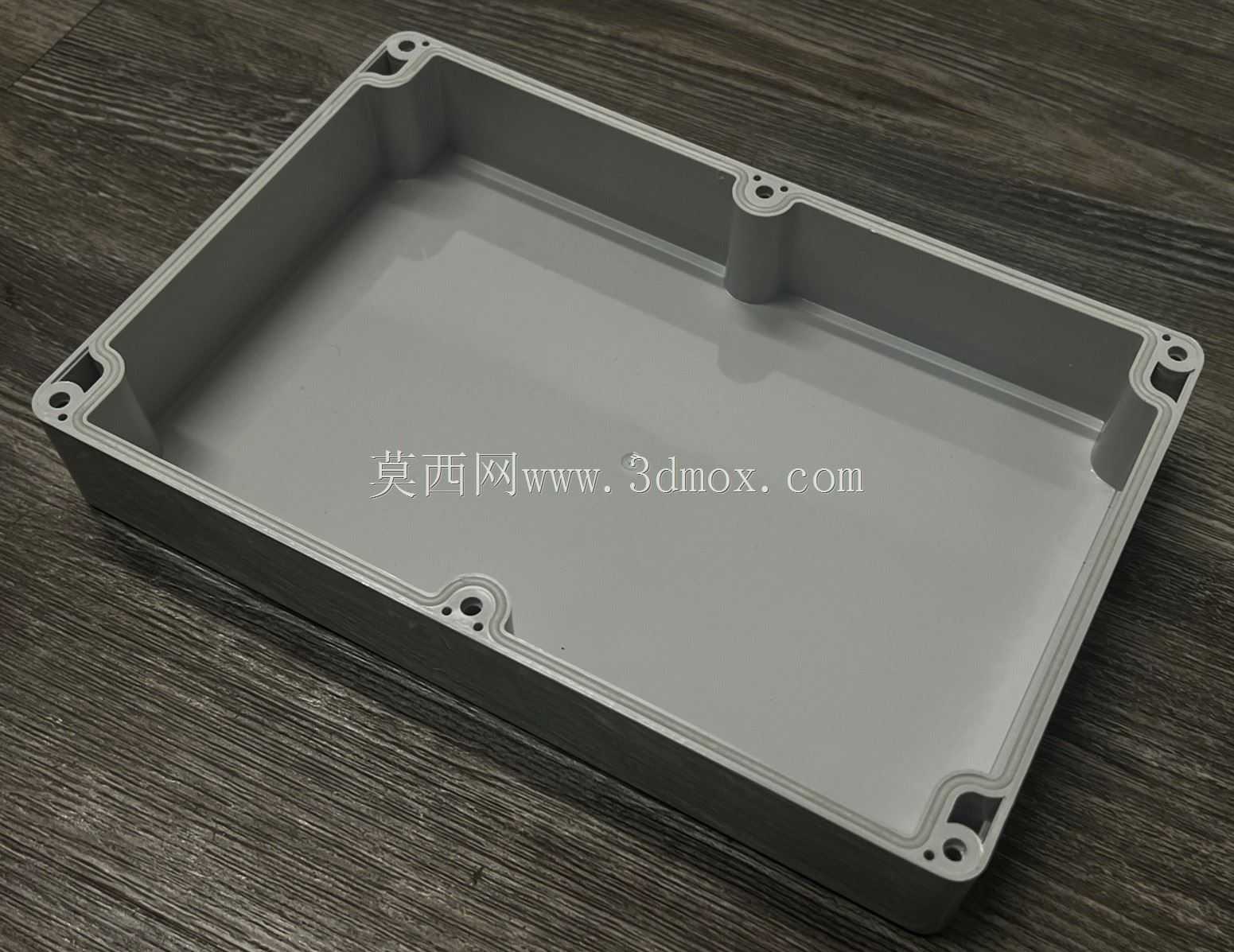

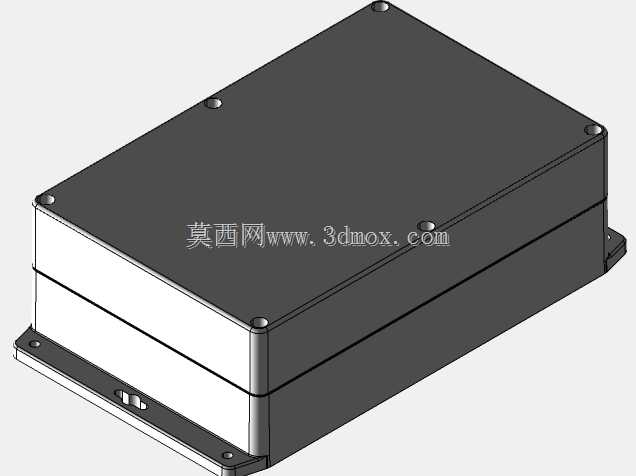

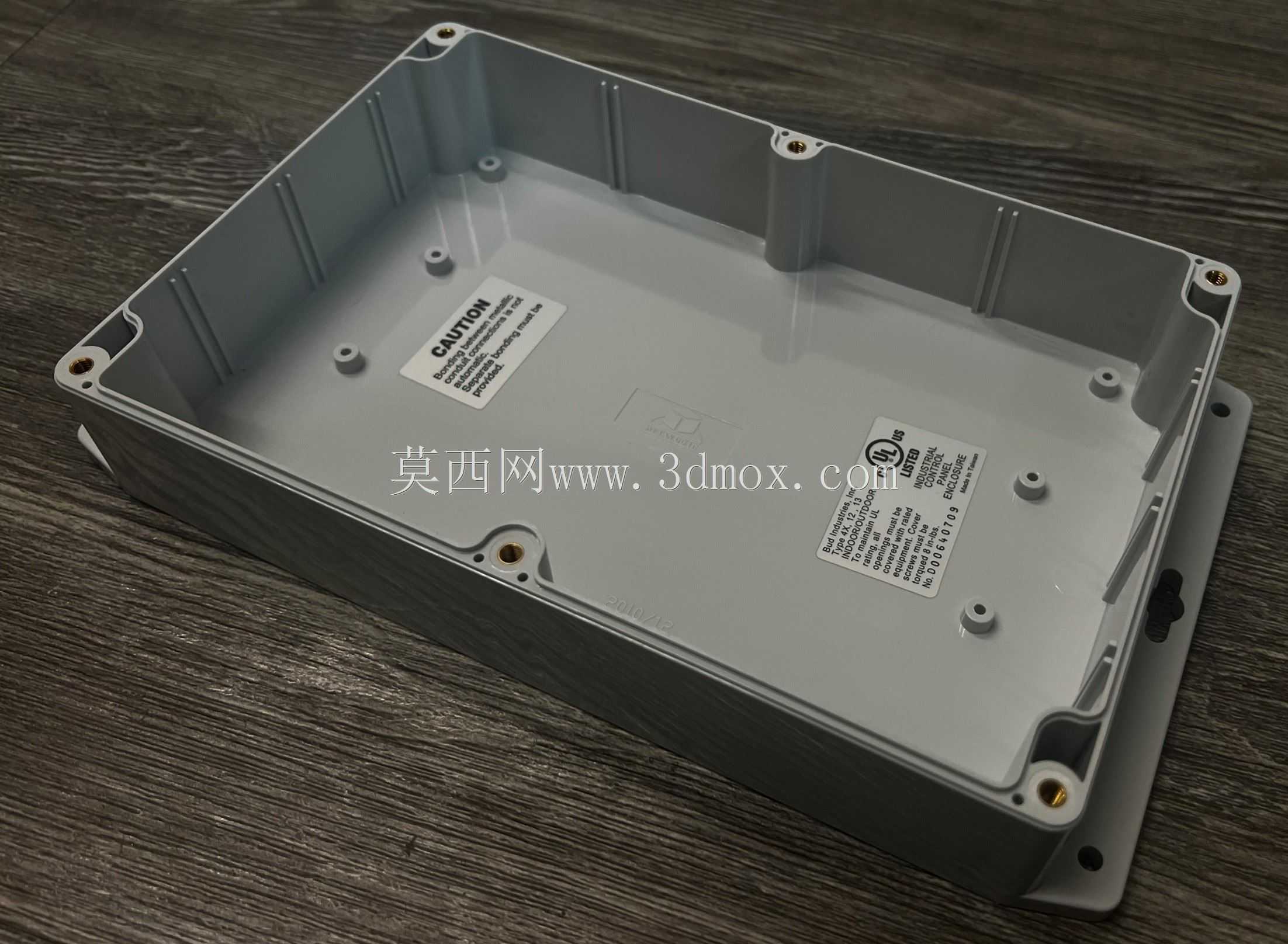

　　底部的安装结构做了双重适配设计，法兰边伸出底盒主体之外，上面预留四个安装通孔与两个键槽，安装时既可以用四颗螺栓穿过通孔直接固定在安装面，也可以通过键槽配合T型螺栓在铝型材机架、设备安装板上做位置微调，不需要在安装面上提前打满定位孔，给现场安装留足了调整余量。安装柱的高度经过精准核算，合盖后内部PCB安装位与顶盒内壁之间预留了足够的元器件避让空间，常规高度的接线端子、贴片电容、小型继电器都不会出现顶壳问题，底盒内部还预留了多条加强筋，既可以提升壳体整体的抗形变能力，也能作为PCB板的辅助定位支撑，减少电路板在振动工况下的形变量。

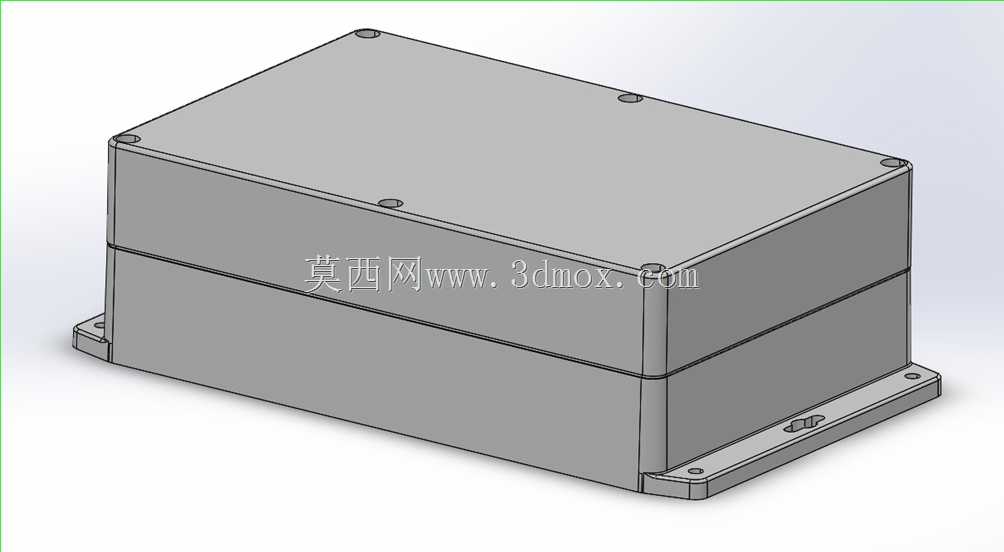

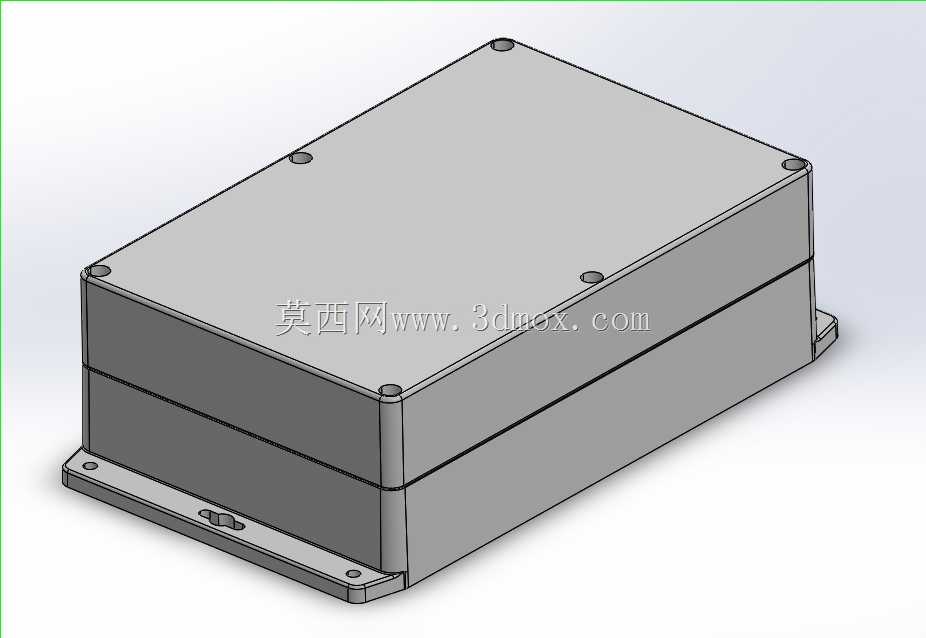

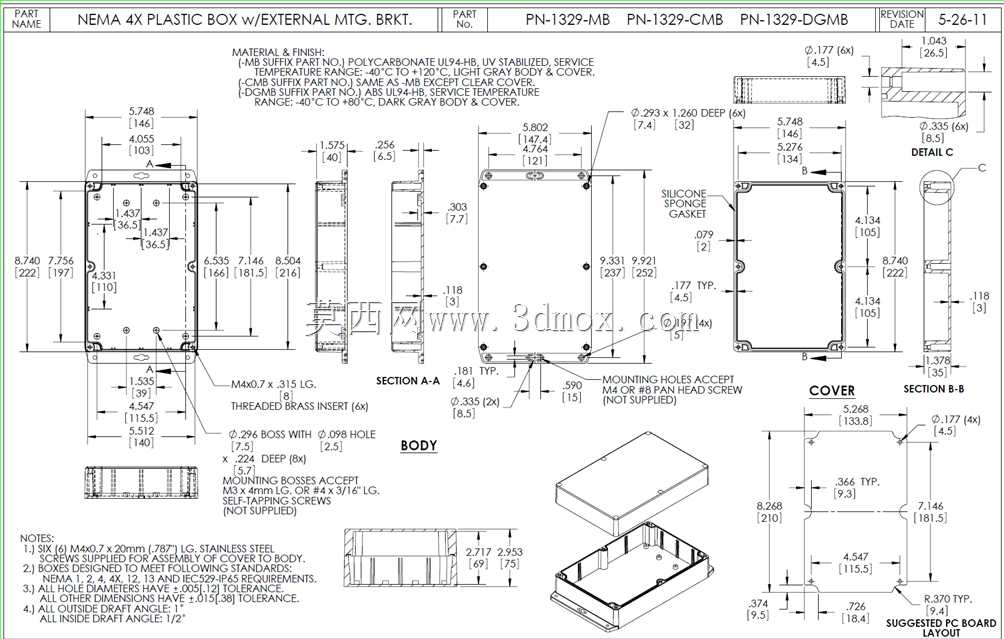

　　尺寸边界上，壳体整体宽度为5.802英寸，长度9.921英寸，堆叠总高度2.953英寸，这个尺寸刚好适配常规的160mmx250mm规格通用PCB板，不需要额外做定制载板，内部的净空高度可以容纳最高不超过60mm的板载元器件。法兰边的安装孔中心距做了标准化设计，和市面上常见的同尺寸铸铝防水盒安装孔位完全兼容，替换现有设备上的老旧金属壳体时不需要重新打孔，直接替换即可，聚碳酸酯材质本身的绝缘性能也省去了壳体额外做接地处理的工序，在存在弱电信号传输的场景下还能减少外部电磁干扰对内部电路的影响。

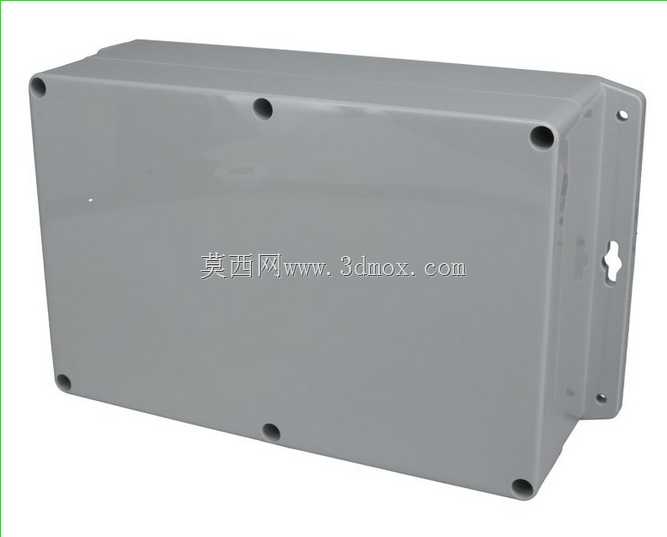

　　在细节处理上，所有的棱角位置都做了R角过渡，既避免注塑过程中出现应力集中导致的开裂问题，也能减少安装维护时尖锐边角划伤操作人员的风险。螺钉的安装位置做了沉台设计，螺钉头完全沉入沉台内，不会突出壳体表面，多个壳体并排安装时不会出现干涉，外观也更整洁。底盒的侧壁预留了可选的防水接头安装位，用户可以根据走线需求自行开孔安装格兰头，不需要额外做结构修改，适配不同数量的进线需求。这种结构设计没有多余的复杂特征，注塑成型时脱模顺畅，量产良率高，后期维护时只需要拧开六颗顶盖螺钉就能完全暴露内部腔体，调试、更换元器件都非常方便，相比一体灌封的壳体，后期维护成本能降低六成以上，适合批量应用在各类需要长期稳定防护的工业电子设备场景中。
