基于SDS30与SBR30导轨的台式数控雕刻切割设备

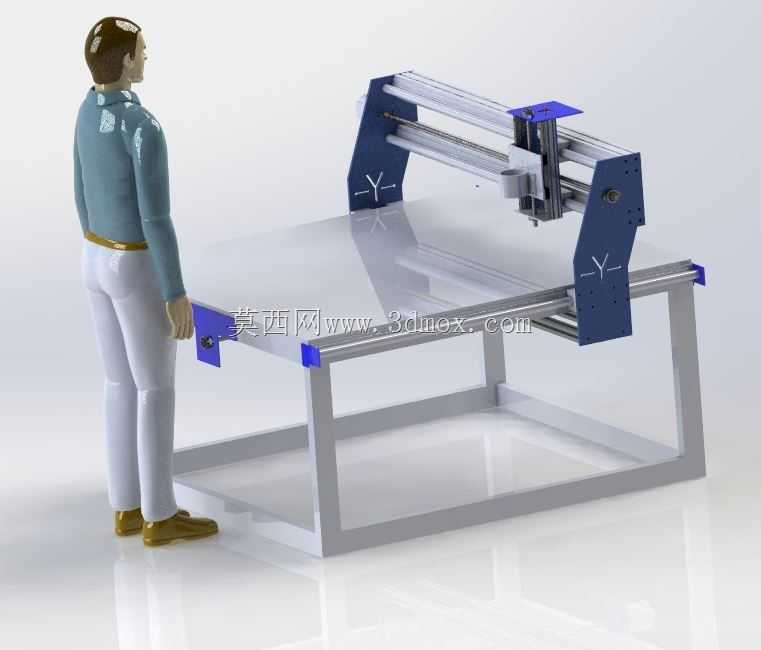

　　这款台式数控加工设备采用龙门跨架式布局，核心传动依托SDS30与SBR30系列直线导轨搭建，整体框架采用方管焊接后时效处理的结构件，有效规避长期运行后的机架形变问题，工作台面采用平整硬质板材作为加工承载面，可适配不同厚度的待加工工件装夹需求。从实际应用场景来看，这类设备多部署于小型加工工坊、创客空间、教学实训场景，可完成亚克力、PVC、软金属、密度板等多种材质的平面雕刻、轮廓切割、浅槽铣削作业，相比大型工业数控加工中心，其占地尺寸更小，对车间层高、地面承重的要求更低，无需专门做设备基础浇筑，放置于平整的硬质地面即可完成调平投入使用。

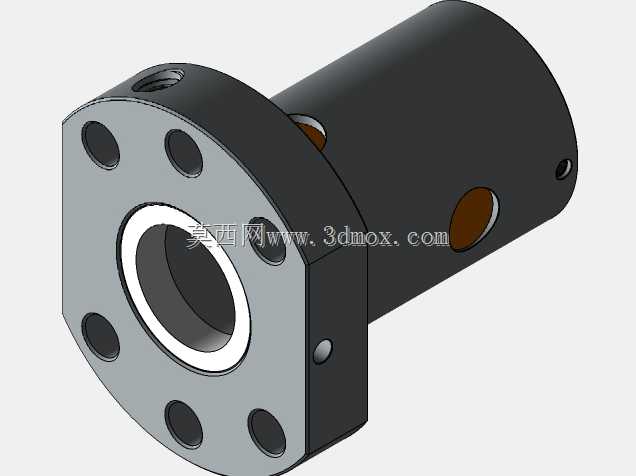

　　从功能特性层面拆解，设备的X轴传动组件布置于龙门横梁上方，带动加工主轴完成横向进给，Y轴传动组件分置于工作台两侧的机架纵梁上，带动整个龙门架完成纵向进给，Z轴滑台搭载于X轴溜板上，可带动加工主轴完成垂直方向的进给运动，三个轴的传动均依托直线导轨做运动导向，配合对应的传动副可实现稳定的进给精度，满足常规小件加工的公差要求。设备的两侧Y轴导轨安装面在加工时做了同步铣平处理，保证两侧导轨的平行度控制在合理公差范围内，避免龙门运行时出现卡滞、爬行问题，Z轴滑台的安装面与工作台面做了垂直度校准，保证主轴装夹后刀具的垂直精度，避免加工时出现侧壁倾斜、切口斜面的问题。

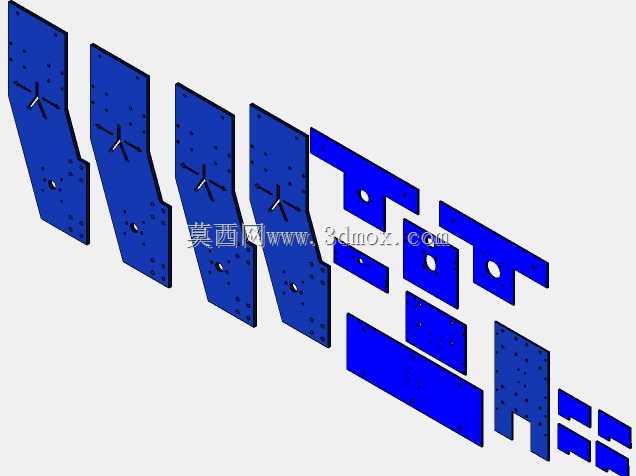

　　在设计思路上，这款设备优先考虑了组装调试的便捷性，所有结构连接件均采用标准化紧固件，无需专用工装即可完成整机组装，机架的方管选型兼顾了结构刚性与整机重量控制，既保证加工过程中机架不会因切削受力产生明显震颤，也方便用户根据场地需求做设备移位。设备的走线全部沿机架内侧的线槽布置，避免运动过程中拖链剐蹭工件或者传动部件，各轴的行程限位位置预留了缓冲块安装位，可在误操作触发硬限位时吸收运动冲击，保护传动部件与主轴不受损坏。

　　从安装边界尺寸来看，设备的整体宽度控制在1.8米范围内，长度控制在2.2米范围内，高度控制在1.5米范围内，常规的标准车间门、办公室门均可顺利通过，无需做门洞拓宽处理；工作台面的有效加工幅面覆盖常规小幅面加工需求，可满足大部分文创产品制作、教学实训件加工、小型五金件开料的使用需求。设备的龙门架下方预留了足够的工件装夹空间，除了常规的平板类工件，也可通过加装垫高块完成一定高度的异形工件装夹加工，Z轴的有效行程可满足常规深度的铣削、雕刻作业需求，无需额外加装轴延长组件。

　　在实际使用过程中，这类设备的日常维护也相对简便，直线导轨的润滑点全部外露，可定期加注润滑脂保证运动顺畅，传动副的张紧结构布置在机架外侧，无需拆解大量结构件即可完成传动张紧度调整，主轴的安装座采用标准夹装结构，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削参数要求。设备的机架底部预留了脚轮与调平脚杯的安装孔位，用户可根据自身使用需求选择安装脚轮方便移位，或者安装调平脚杯保证长期放置的水平精度，无需额外做结构改装。
