猫头鹰NF-A9x14薄型PWM轴流散热风扇

　　在紧凑型电子设备、小型工控机柜、ITX机箱这类对安装空间有严苛限制的散热场景里，薄型轴流风扇的选型一直是结构工程师需要反复权衡的环节，既要保证足够的风量风压满足散热需求，又要严格控制安装厚度避免和内部板卡、走线产生干涉，这款90mm规格14mm厚度的轴流散热风扇，正是针对这类窄空间散热需求做的结构设计。从实际安装边界来看，这款风扇的外框为标准正方形安装布局，边长90mm，整体厚度仅14mm，四个角预留的安装孔位完全匹配常规90mm风扇的孔距标准，不需要额外做安装转接件，就能直接替换同规格的常规厚度风扇，对于需要在原有设备基础上压缩散热模块占用空间、腾出更多走线或者板卡布置空间的改造场景来说，适配成本非常低。

　　外框采用了刚性工程塑料材质，边角做了小圆弧过渡处理，既避免安装时锐角划手，也能减少安装过程中框体受力开裂的风险，框体边缘的导流结构做了微收边设计，能减少扇叶转动时的边缘气流紊流，降低风切变带来的运行噪音。扇叶部分采用了七叶大倾角曲面设计，和常规同尺寸风扇的平直叶片不同，每一片扇叶的曲面弧度都经过气流优化，在相同转速下能推动更多空气穿过散热鳍片，同时叶片边缘做了锯齿状的扰流处理，打散叶片边缘的涡流，进一步降低运行时的气动噪音，这也是这类静音向风扇的核心设计特点。轮毂部分做了圆润的弧面过渡，没有多余的凸起结构，中心的轴承位采用了密封式轴流轴承结构，能在长时间连续运行的工况下保持转动稳定性，减少轴承磨损带来的异响和寿命衰减，

　　适合工控设备这类需要7*24小时连续运行的使用场景。PWM调速功能的加入，让这款风扇可以根据设备内部的实时温度动态调整转速，在设备低负载、发热量小的时候降低转速，把运行噪音控制在极低的水平，高负载时自动提升转速保证散热风量，不需要人工手动调整转速档位，适配绝大多数带PWM温控接口的主板或者工控板卡。从实际应用场景来看，这类薄型9cm风扇除了用在紧凑型ITX电脑机箱的排风、CPU散热替换之外，还可以用在小型网络交换机、嵌入式工控主机、桌面型3D打印机的控制盒散热、小型功放设备的通风散热场景，甚至可以多颗组合成薄型排风墙，用在对厚度有要求的密闭机柜通风位置。在做三维建模的时候，这款模型完整还原了风扇的外框安装孔位、扇叶曲面弧度、

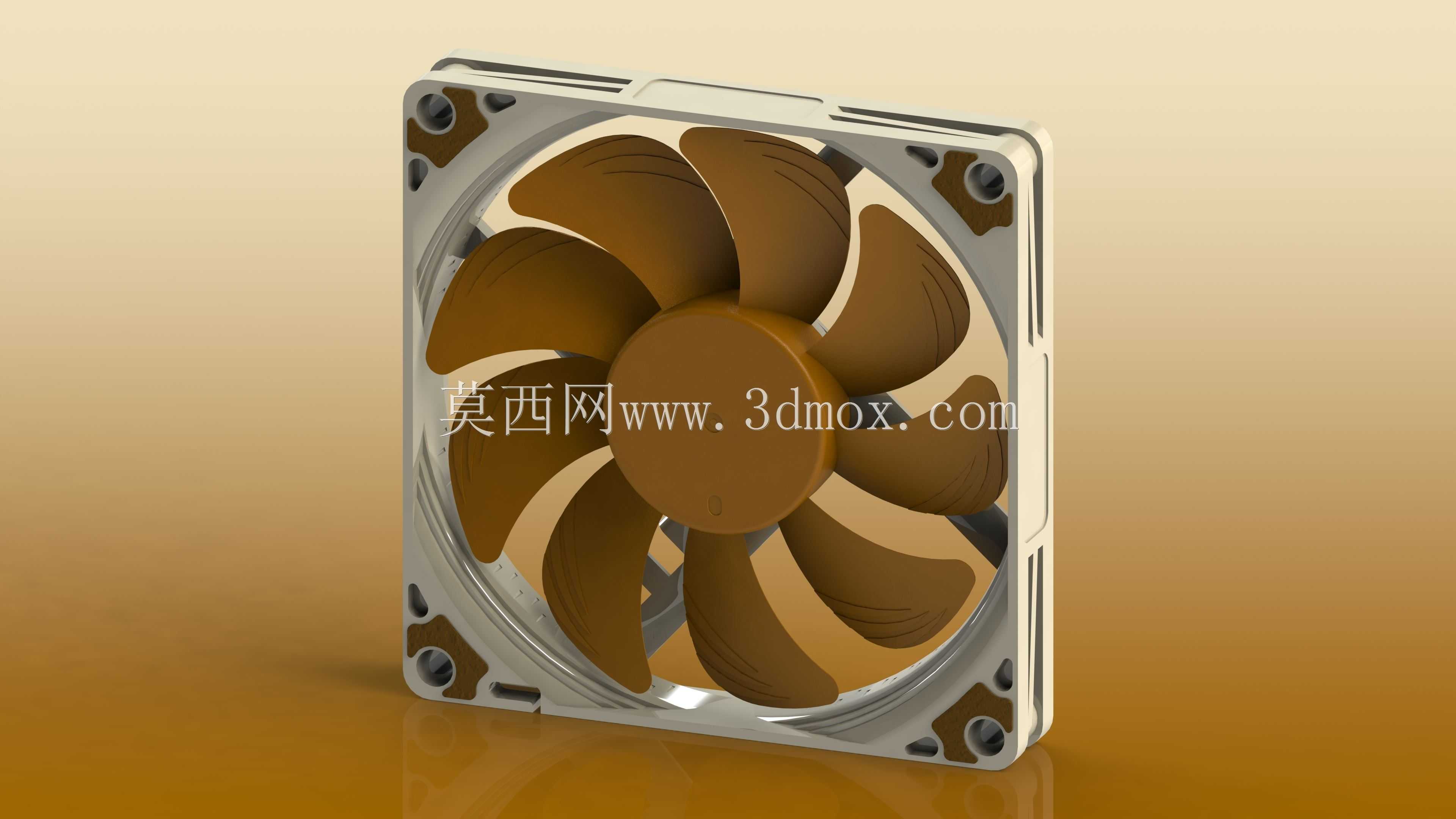

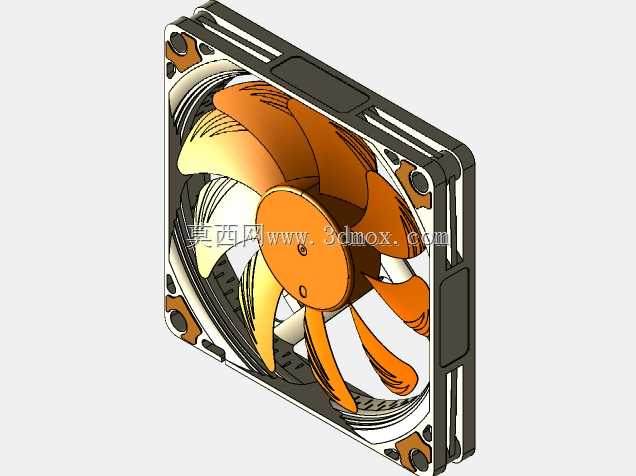

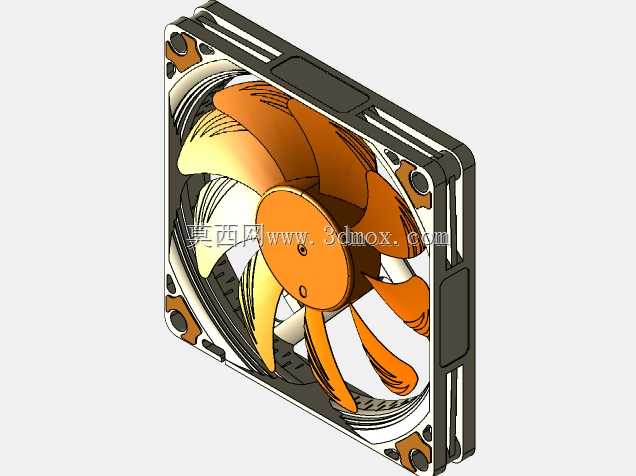

　　框体的加强筋结构以及侧边的走线槽位置，结构工程师在做设备整体装配的时候，可以直接把这个模型调入装配体，核对安装间隙、预留走线空间，不需要自己再去测绘风扇的实际尺寸，能大幅缩短结构设计阶段的选型核对时间。需要注意的是，这类薄型风扇的风压相比同尺寸25mm厚度的常规风扇会略低一些，在选型的时候如果是搭配高密度鳍片的散热器，需要提前核对风扇的风压参数是否满足风阻要求，避免出现风量不足导致散热效果打折扣的情况，而在开放式通风、风阻较小的排风场景下，14mm的厚度优势就非常明显，能在有限的安装空间里实现足够的通风量。另外这款风扇的供电接口位置做了侧边下沉设计，不会因为插头突出增加整体安装厚度，在做结构布局的时候，只需要在侧边预留少量的走线空间即可，不需要为插头额外预留厚度方向的空间，这也是薄型风扇设计时很容易被忽略的细节，很多同规格薄扇因为接口突出，实际安装需要的厚度往往超过标称值，导致安装时和其他部件产生干涉。扇叶和外框之间的间隙控制得非常小，既保证扇叶转动时不会蹭到外框，又能减少间隙处的气流回流损失，提升风扇的实际送风效率，外框四个角的安装位预留了减震胶钉的安装凹槽，可以搭配硅胶减震钉使用，减少风扇转动时的震动传递到机箱或者设备壳体上，进一步降低整体运行的震动噪音。
