65mm规格拨动式工业搭扣锁具结构

　　这类65mm规格的拨动式锁扣，在工业场景里的适配范围相当广，从车间常用的工具储运箱、设备检修门，到户外成套柜体的侧门、小型工装的快开盖板，甚至是物流周转用的金属箱笼，都能见到这类结构的应用。它的核心作用是在不需要额外工具的前提下，实现两个构件之间的快速扣合压紧与解锁，相比螺栓紧固的方式，操作效率能提升数倍，同时能提供稳定的预紧力，避免设备运行过程中因为振动出现松脱的问题。

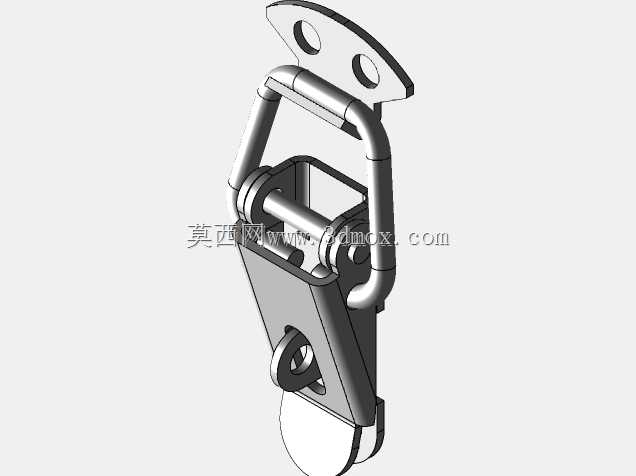

　　从功能特性来看，这款拨动锁采用的是肘节式压紧原理，当扳动锁扣的操作臂越过结构死点后，锁扣就会进入自锁状态，此时即便受到外部的拉扯、振动载荷，锁扣也不会自行脱开，只有主动扳动操作臂反向越过死点，才能完成解锁动作。锁体上预留的安装孔位，既可以通过螺栓穿过孔位直接固定在安装基体上，也能适配拉铆螺母的安装方式，适配不同厚度的板材安装场景，不管是1.5mm的冷轧钢板柜体，还是5mm厚的型材框架，都能找到对应的安装固定方案。锁扣的挂钩部分做了圆弧过渡处理，扣合过程中不会和配套的锁钩产生刚性剐蹭，长期反复使用也不会出现镀层脱落、卡滞的问题。

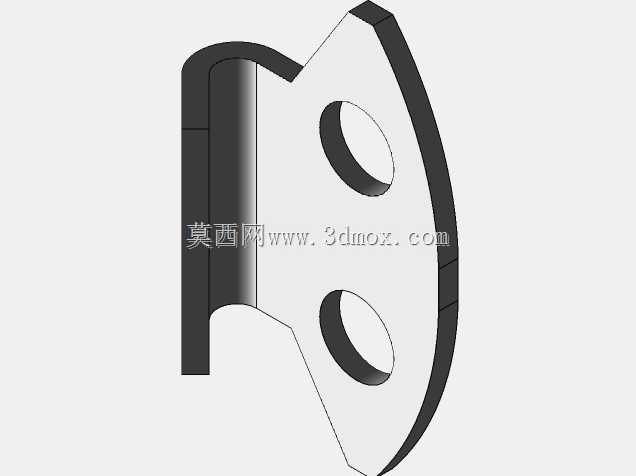

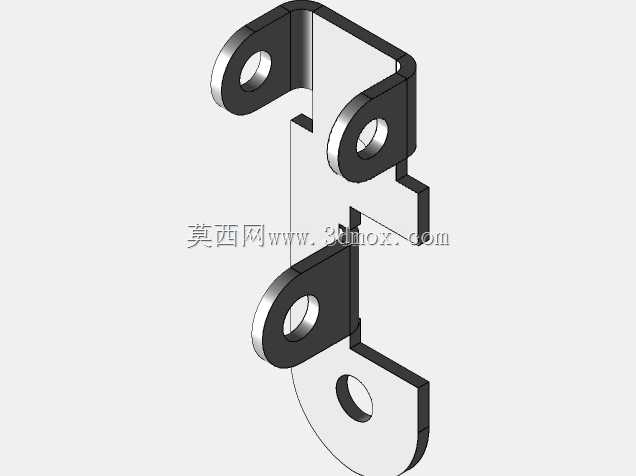

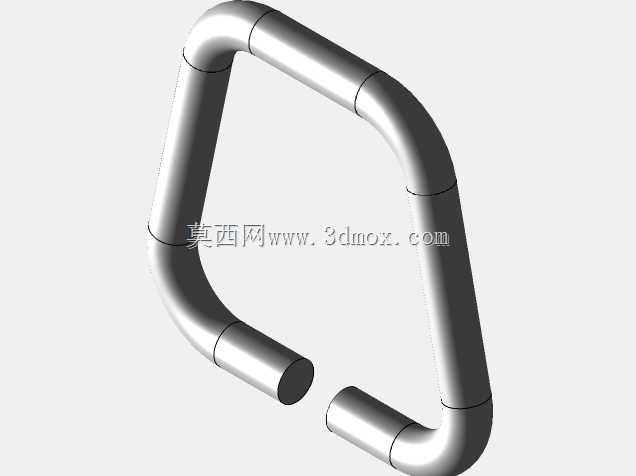

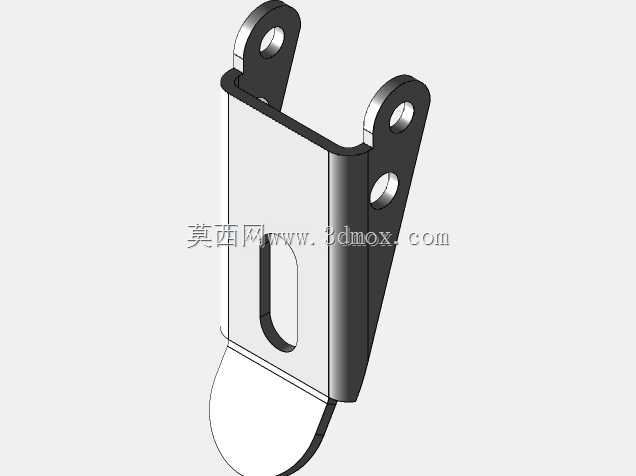

　　设计这款锁扣的时候，首先要考虑的就是安装边界的适配性，65mm的尺寸指的是锁体底座到锁合位的中心距，这个尺寸是经过多场景验证的通用规格，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致操作力臂不足、扣合压紧力不够。锁体的底座部分采用的是弯折成型的钣金结构，在保证结构强度的前提下，尽可能降低了整体重量，同时弯折的加强筋结构能避免底座在长期受拉状态下出现变形。操作臂部分采用圆钢弯制的框架结构，握持的时候受力均匀，操作人员戴劳保手套也能顺利完成扳动操作，不会出现硌手、打滑的问题。锁体的铰接位置采用的是卷边铰接结构，没有额外的销轴零件，装配工序更简单，同时铰接位置的间隙经过严格控制，既保证转动灵活，又不会出现过大的旷量，避免长期使用后出现锁合位置偏移的问题。

　　在实际选型应用的时候，需要注意几个安装边界的参数：首先是锁体底座的安装孔距，两个固定孔的中心距要和柜体上预留的孔位匹配，避免出现安装错位；其次是配套锁钩的安装位置，要保证锁扣扣合到位后，操作臂处于死点位置时，锁钩和锁扣的搭接量在3-5mm之间，搭接量过小容易受振动脱开，搭接量过大则会导致操作力过大，甚至出现扣合不到位的问题。另外，这类锁扣通常会根据使用场景选择不同的表面处理方式，普通室内场景采用镀锌处理就能满足防锈需求，户外或者有腐蚀的场景则需要采用喷塑或者不锈钢材质，这款结构的三维模型完整还原了各个零件的配合关系，不管是做柜体结构设计的时候直接调用选型，还是参考结构做同类型锁具的改型设计，都能直接获取准确的尺寸参数，不需要反复测绘实物，能大幅缩短结构设计的周期。

　　很多刚接触结构设计的工程师容易忽略这类小五金件的细节，实际上这类锁扣的结构合理性，直接影响到设备的使用体验，比如铰接位置的间隙控制不好，用一段时间就会出现松旷异响；操作臂的力臂设计不合理，扣合的时候需要用很大的力，操作人员体验很差；甚至安装孔的位置如果没有考虑板材的折弯边距离，安装的时候螺栓会和折弯边干涉，导致无法装配。这款65mm拨动锁的结构，在这些细节上都做了充分的考虑，底座的安装孔距离边缘的尺寸预留了足够的扳手操作空间，操作臂的弯折角度刚好能在扣合到位后和底座表面贴合，不会突出过多造成磕碰风险，锁体上预留的挂锁孔位，还能在需要上锁的场景下搭配挂锁使用，实现额外的防盗功能，拓展了产品的适用场景。
