70x40x1规格平开式薄型合页结构设计

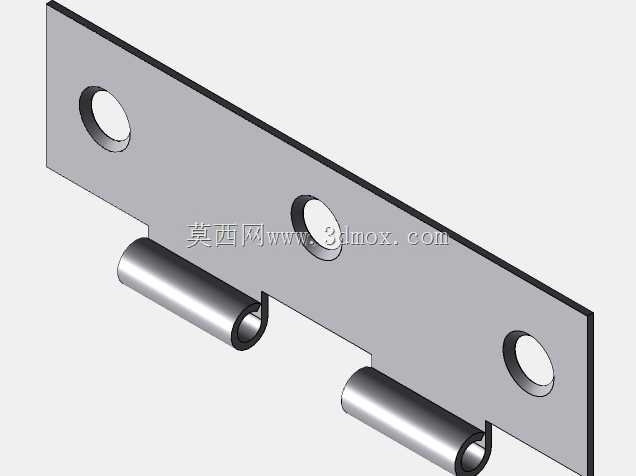

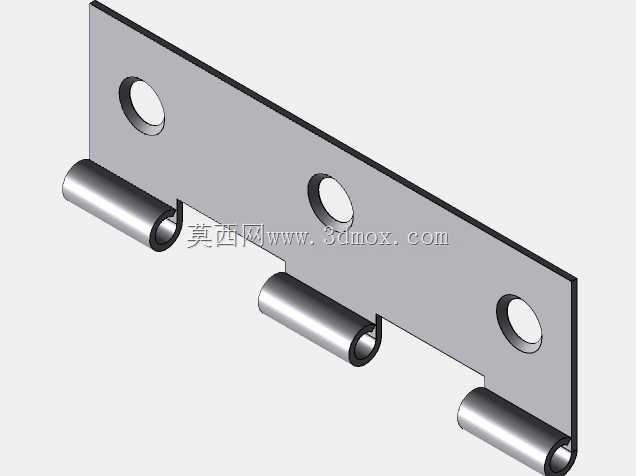

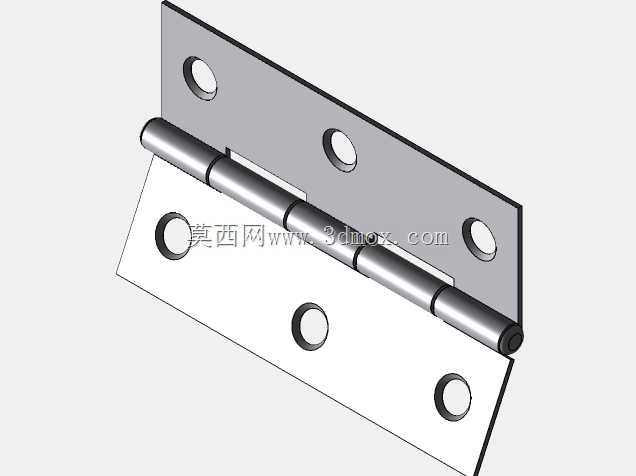

　　日常做设备护罩、小型机柜、嵌入式检修门的结构设计时，经常会遇到安装空间局促、门板厚度较薄的场景，常规厚度的合页要么突出安装面干涉周边部件，要么合页页片过宽挤占门板内部走线空间，这款70x40x1的薄型叶铰链就是针对这类窄空间铰接需求做的结构设计。从实际安装边界来看，两个页片展开后总长度为70mm，单页片宽度为40mm，页片整体厚度仅1mm，采用卷边穿轴的铰接结构，转轴部分做了等距分段的卷管设计，相比整段通长卷管的结构，分段卷管既能减少转轴与页片的接触摩擦面积，降低开合过程中的阻尼卡顿，也能在1mm的薄板厚度下保证卷管位置的结构强度，避免反复开合后卷管位置出现开裂变形。页片上的安装孔采用等距排布设计，单页片设置三个安装孔，

　　孔位间距经过匹配常规M4/M5规格的紧固件尺寸设计，安装时不需要额外扩孔或者调整孔位，直接对应门板和门框的预钻孔位即可完成固定，三个孔位呈三角形排布，相比两孔固定的结构，能避免长期开合后页片出现绕紧固件转动的偏移问题，保证铰接位置的稳定性。从应用场景来看，这类薄型合页除了用在小型电气机柜的检修门、设备透明防护挡板的铰接位置，也可以用在薄壁金属箱体、木质仪器箱、小型展示柜门的连接部位，由于页片厚度仅1mm，安装后合页突出安装面的高度极低，不会在门板外侧形成明显的凸起，对于外观平整度要求较高的设备外装门来说，能有效提升外观的整洁度。设计过程中需要重点关注转轴的配合间隙，1mm厚度的页片卷管后，转轴直径需要和卷管内径保持0.05-0.

　　1mm的间隙，间隙过大会导致合页开合时出现径向晃动，带动门板产生偏移异响，间隙过小则会导致开合阻尼过大，长期使用后磨损加剧出现卡滞。另外页片的边缘做了小圆角钝化处理，避免安装和使用过程中锐边划伤操作人员，也能减少安装时页片边缘和门板漆面的剐蹭掉漆问题。在做三维建模时，需要重点还原卷管位置的成型特征，分段卷管的衔接位置要做平滑过渡，避免出现应力集中的尖角，同时要模拟合页开合到最大角度时的干涉情况，这款合页最大开合角度可以达到180度，两个页片完全展开时不会出现转轴位置的结构干涉，适配大部分需要平开至与门框齐平的门体结构。安装时需要注意，两个页片的固定面需要保持在同一安装平面上，如果门框和门板的安装面存在高度差，

　　会导致合页安装后出现强制扭转，长期使用会加速转轴磨损，甚至导致页片变形断裂，因此在前期结构设计时，就需要提前预留好合页的安装沉台，保证两个页片的安装面高度差控制在0.1mm以内。对于需要频繁开合的门体结构，还可以在转轴位置添加少量润滑脂，降低开合过程中的磨损，提升合页的使用寿命。这类薄型合页的承重能力经过结构校核，单组合页可以承受5kg以内的门体重量，因此在选型时需要根据门体的重量确定合页的安装数量，单扇门建议至少安装两个合页，重量较大的门体可以适当增加合页数量，分散承重载荷，避免单个合页受力过大出现变形。
