RG007三点系统锁扣转换连接结构

　　在工业柜体、设备舱门、特种车辆侧舱以及需要多点同步锁紧的工装防护结构中，这类三点联动锁扣配件是保障闭合可靠性的核心连接件，区别于单点锁具仅能实现局部压紧的缺陷，三点式结构可通过单操作端同步驱动三个锁止点位完成啮合与脱开，在大尺寸舱门、厚密封层防护结构上能保证整圈密封面受力均匀，避免长期使用后出现局部缝隙、密封失效的问题。

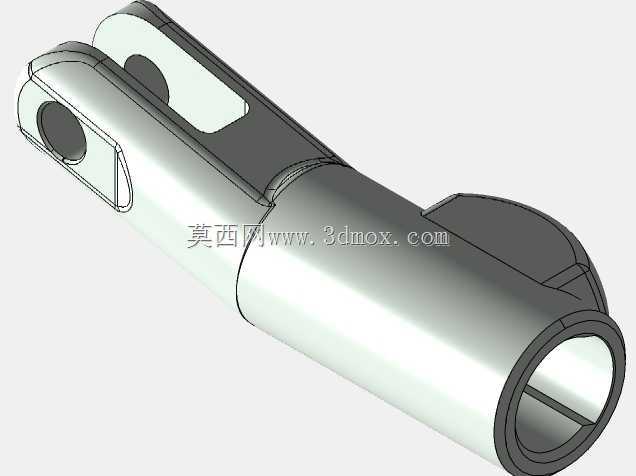

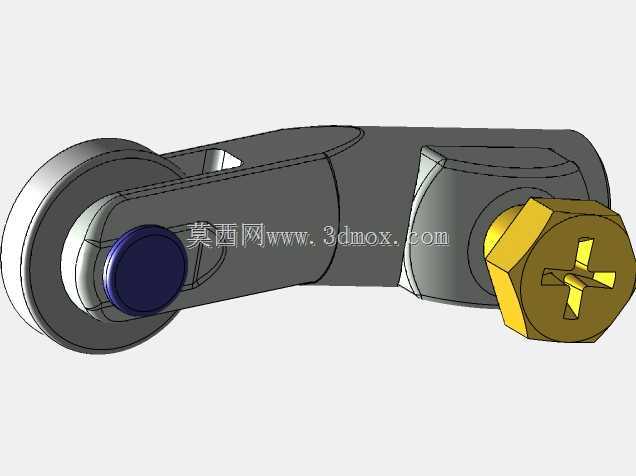

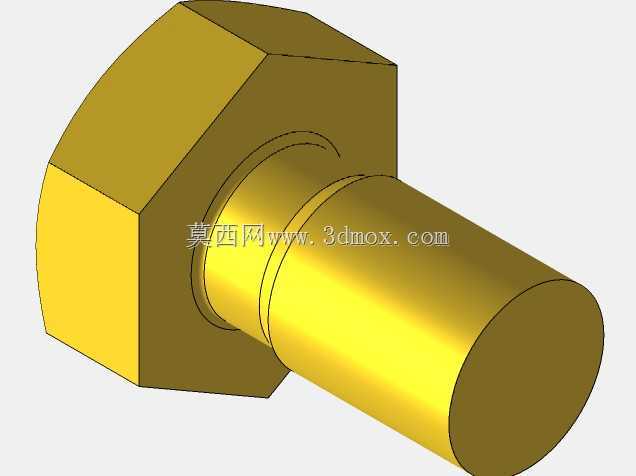

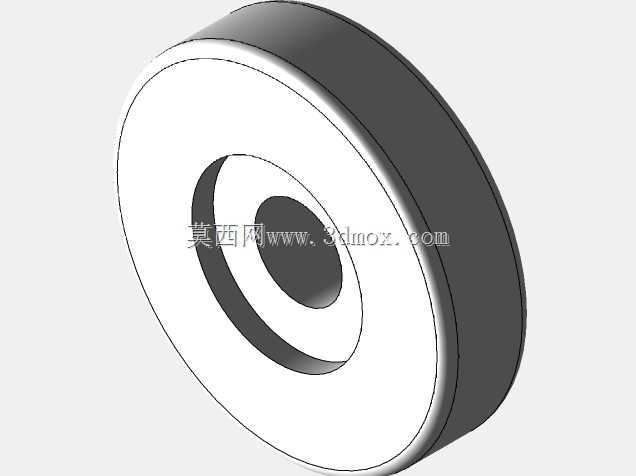

　　从结构设计逻辑来看，该转换头作为锁具操作端与锁止传动杆之间的衔接部件，主体采用一体化弯折的承力臂结构，一端设置带轴向限位的圆形铰接基座，用于和锁具的操作旋钮输出端配合，铰接位置预留的环形台阶可限制操作过程中的轴向窜动，避免传动过程中出现卡滞；另一端设置带异型卡槽的连接端，用于和传动锁杆的端头配合，卡槽的非对称截面设计可保证传动过程中无空行程，操作端的转动扭矩可直接传递到锁杆上，驱动三个锁点同步完成伸缩动作。承力臂的过渡段采用圆弧曲面平滑过渡，没有尖锐的应力集中棱角，在承受反复扳动的交变载荷时，可有效分散应力，避免长期使用后出现臂体断裂的问题。

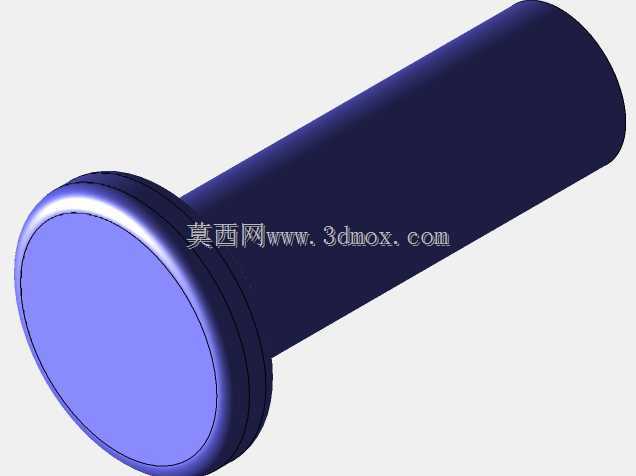

　　实际安装场景中，该配件的安装边界需要匹配舱门内侧的预留安装空间，铰接端的圆形基座直径适配常规工业锁具的标准安装孔位，不需要额外对门板进行扩孔或二次加工，连接端的卡槽尺寸适配对应规格的金属传动锁杆，安装时仅需要将锁杆端头卡入卡槽后加装轴向定位销即可完成装配，不需要复杂的调校步骤。在设备日常运维过程中，这类转换配件属于易损传动件，当锁具操作出现卡滞、空转问题时，优先检查该转换头的铰接孔磨损情况以及卡槽是否出现变形，不需要整体更换整套锁具，仅替换该配件即可恢复锁具的正常功能，可大幅降低运维配件成本。

　　从功能特性上看，该结构的操作端旋钮采用防滑的异型端头设计，手动操作时可提供足够的摩擦力，即便是戴劳保手套操作也能顺利完成锁紧与解锁动作，锁止状态下承力臂的受力方向与锁杆的运动方向处于同一直线，可实现机械自锁，不会因为设备运行过程中的振动出现自行松脱的问题。在有密封要求的舱体结构上，配合三点锁杆的同步压紧，可让舱门周边的橡胶密封垫压缩量保持一致，满足户外设备的防雨、防尘防护要求，在电力柜、通讯设备舱、工程车辆工具箱、机床防护门等场景中都有广泛适配性。

　　建模过程中对各配合面的公差做了合理预留，铰接位置的转动配合间隙控制在合理范围，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致转动卡滞，连接卡槽的尺寸按照传动件的公差配合要求设计，保证锁杆装入后无旷量，同时拆装便捷。整体结构没有多余的冗余设计，所有曲面和结构特征都服务于传动承力的功能需求，臂体的厚度经过受力校核，可满足常规工业锁具的操作扭矩承载要求，不会在正常锁紧操作时出现塑性变形。
