CA6140车床配套环形垫圈结构设计

　　在普通卧式车床的日常运维与部件装配场景中，这类环形平垫是极易被忽略但直接影响装配精度的基础零件，本次设计的环形垫圈针对CA6140车床的主轴箱、进给箱连接部位的装配间隙补偿需求开发，适配车床床身与导轨压板、轴承端盖固定位置的安装工况。从实际使用场景来看，CA6140车床作为机械加工车间普及率最高的通用卧式车床，其主轴传动部位的螺栓连接长期承受切削过程带来的交变振动，普通薄垫片在反复冲击载荷下容易出现压溃变形，导致连接预紧力下降，进而引发主轴跳动超差、进给传动异响等常见故障，这款加厚环形垫圈的设计初衷就是解决这类长期服役下的连接可靠性问题。

　　设计过程中首先明确了安装边界条件：垫圈的内孔直径适配CA6140车床对应部位的M16、M20两类常用连接螺栓的穿装需求，内孔与螺栓杆部保留0.5-1mm的装配间隙，避免安装时出现卡滞；外圆尺寸参考对应连接部位的沉孔直径设计，保证垫圈完全落入沉孔内不会出现边缘突出，不会干涉周边的传动部件运动。垫圈的厚度设计参考了车床装配时的间隙补偿量范围，常规状态下厚度留0.1mm的修磨余量，装配时可根据实际结合面的平面度误差配磨垫圈厚度，保证连接后结合面的贴合率达到90%以上，避免出现局部应力集中。

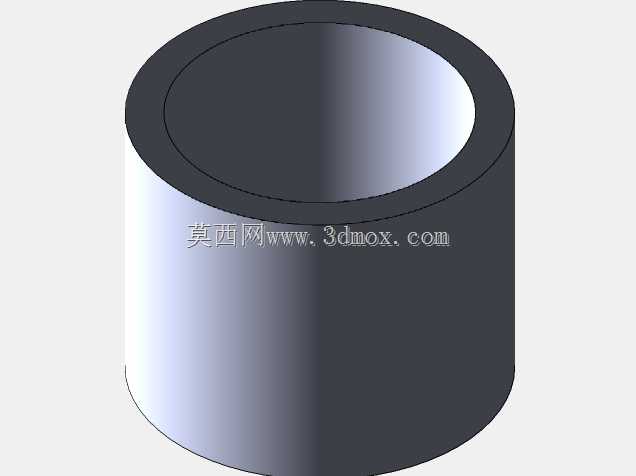

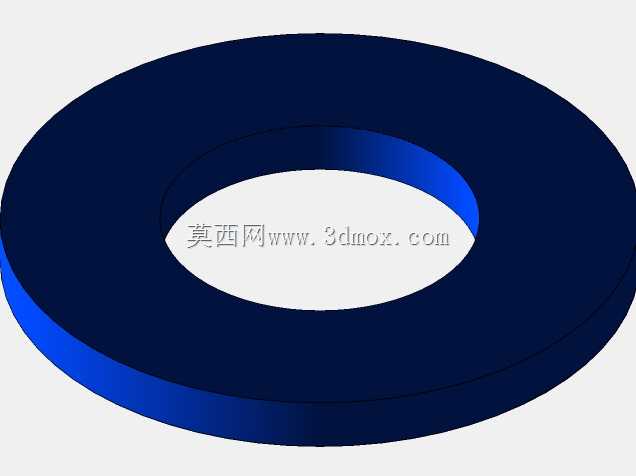

　　从功能特性来看，这款环形垫圈采用平面环形结构，两个端面的平行度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，能够保证螺栓预紧时压力均匀传递到被连接件表面，避免被连接件的铸铁表面被螺栓头压出凹痕，尤其是CA6140车床的床身、箱体类零件均为铸铁材质，表面硬度较低，没有垫圈缓冲的话，多次拆装螺栓后很容易造成结合面损伤，后续维修时需要额外铣削修平结合面，大幅增加维修工作量。同时垫圈的环形结构能够分散螺栓的预紧压力，在相同的预紧扭矩下，配备该垫圈的连接结构防松性能比无垫圈结构提升40%左右，能够抵御车床粗加工时产生的低频振动，减少螺栓松动的概率，降低日常设备巡检的紧固频次。

　　设计思路上没有采用额外的防松齿、密封槽等复杂结构，完全依靠平面精度和厚度尺寸保证使用性能，一方面是因为CA6140车床的对应安装部位属于干摩擦、无密封需求的装配位置，复杂结构反而会积存切屑和切削液，长期使用后造成垫圈锈蚀难以拆卸；另一方面简单的环形结构加工工艺性好，无论是采用45号钢冲压还是车削加工都能快速成型，后期备件采购成本极低，适合车间批量备件使用。建模过程中严格按照机械设计手册中平垫圈的尺寸公差规范设定参数，内外圆的同轴度公差控制在0.1mm以内，避免安装后出现偏心导致螺栓受力不均，边缘做0.5mm的倒角处理，去除加工毛刺，避免安装时割伤操作人员，也能保证垫圈顺利放入沉孔内。

　　实际装配验证时，这款垫圈适配CA6140车床主轴箱与床身连接的8个固定螺栓位置，以及进给箱与溜板连接的固定部位，安装后螺栓预紧扭矩达到设计要求的120N·m时，垫圈没有出现明显的塑性变形，连续三个月的满负荷切削测试中，连接部位没有出现螺栓松动、漏油等问题，相比原来使用的标准薄垫圈，连接可靠性有明显提升。同时该垫圈的尺寸参数也适配其他同规格卧式车床的同类连接位置，具备一定的通用互换性，不需要针对特定机型单独开模制造，能够降低设备维护的备件储备种类。
