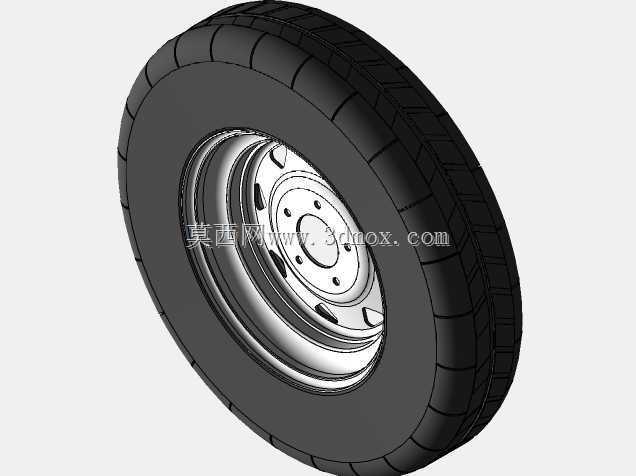

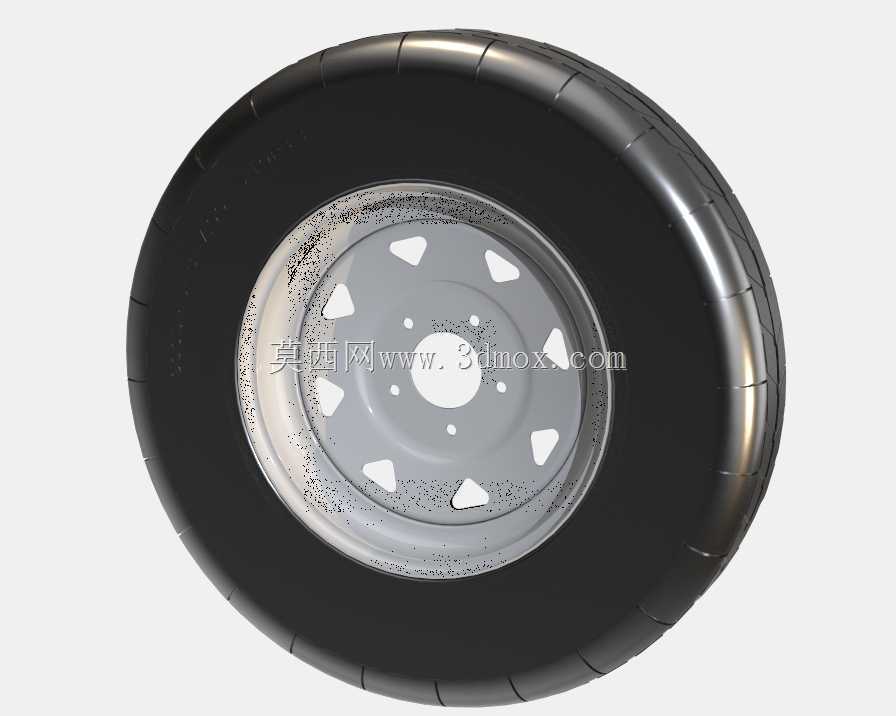

小型拖车钢制轮毂橡胶轮胎总成结构

　　在短途场内转运、农用机具拖挂、小型旅居挂车的行走系统设计中，车轮总成是直接决定行驶平顺性与承载可靠性的核心部件，本次呈现的钢制轮毂配橡胶轮胎结构，正是针对1吨级以内低速拖行场景开发的行走组件。从实际落地的应用场景来看，这类车轮总成广泛适配厂区散料转运小拖车、果园农用拖斗、露营地小型旅居挂车、设备移动脚轮升级等场景，行驶工况多为硬化铺装路面或压实非铺装路面，最高设计时速不超过40km/h，兼顾低速承载能力与成本控制需求。

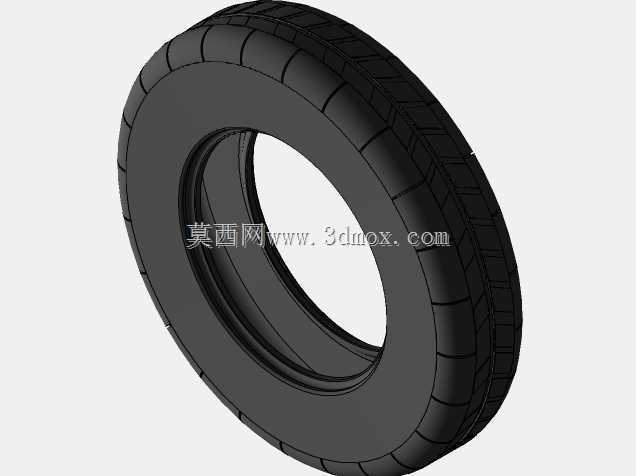

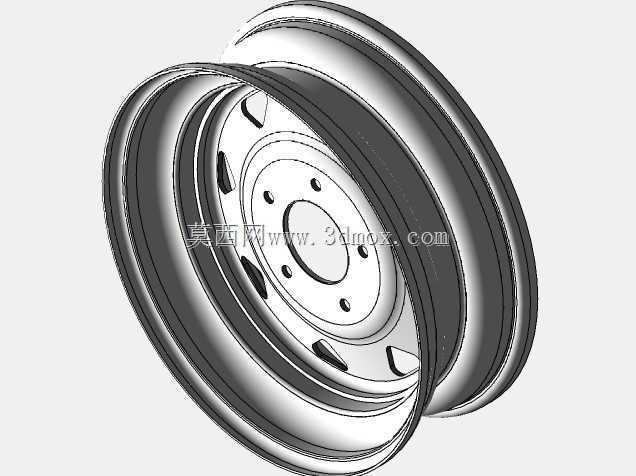

　　从功能特性层面拆解，该总成分为橡胶轮胎与钢制轮毂两个核心部分。橡胶胎体采用普通斜交胎结构，胎面设置连续块状花纹，花纹深度适配非铺装路面的抓附需求，同时兼顾硬化路面行驶的耐磨性能，胎侧厚度经过强化，可抵御低速行驶场景下常见的碎石刮擦、路肩磕碰损伤，额定充气压力下单轮承载能力可达500kg，满足小型拖具的双轮承载需求。钢制轮辋采用多片式冲压焊接结构，轮缘处做卷边强化处理，避免轮胎拆装过程中出现锐边割伤胎圈的问题，轮辐采用等厚钢板冲压成型，沿圆周均匀布置三角形减重孔，在保证轮辐整体抗弯强度的前提下，尽可能降低旋转件的自重，减少拖行过程中的转动惯量损耗。

　　设计思路上，该结构优先考虑了维修替换的通用性，轮辐的安装孔位采用行业通用的4孔均布布局，中心定位孔直径适配多数小型拖车的转向节轴头尺寸，无需额外加工转接法兰即可直接安装，降低终端用户的改装成本。轮辋与轮辐的连接采用二氧化碳气体保护焊满焊工艺，焊缝沿轮辐圆周连续布置，焊接后整体做抛丸除锈处理，表面喷涂灰色防锈底漆，可适应户外多雨、多尘的使用环境，避免长期使用后出现焊缝锈蚀、连接强度下降的问题。轮胎与轮辋的配合尺寸严格遵循国标轮辋轮廓规范，胎圈座角度为5度，保证充气后胎圈与轮辋紧密贴合，低速行驶时不会出现胎圈滑移、漏气的问题。

　　从安装边界与外形尺寸来看，该轮胎总成的整体外径适配小型拖车的底盘离地间隙需求，安装后底盘最低点离地高度可保持在200mm以上，能够通过厂区、农田常见的100mm以内凸起障碍，不会出现底盘磕碰的问题。轮辐的安装孔分布圆直径经过标准化匹配，可直接替换市面上多数同规格的小型拖车轮总成，无需对轴头、制动部件做任何改动。轮胎断面宽度经过优化，在保证接地面积足够、接地比压满足承载需求的前提下，尽可能减少转向时的横向占用空间，适配宽度1.2米以内的小型拖斗车厢，避免车轮超出车厢宽度带来的通行刮擦风险。

　　在实际结构建模过程中，需要重点关注轮辐减重孔的应力分布，通过有限元校核确认在额定载荷下，减重孔边缘的应力集中系数处于材料许用范围内，避免长期交变载荷下出现轮辐开裂的问题。同时胎体的建模需要还原真实的胎面花纹弧度与胎侧变形特征，在做装配干涉检查时，要预留轮胎额定载荷下的径向变形量，避免满载时胎顶与拖车挡泥板、车厢底板发生运动干涉。轮辋的气门嘴开孔位置需要与轮辐的减重孔错位布置，避免充气时气门嘴被轮辐遮挡，导致充气工具无法正常对接。这类看似结构简单的行走部件，实际设计中需要兼顾承载、通用替换、环境适应性等多维度需求，每一处结构细节都对应着实际使用场景中的常见痛点，比如轮缘的卷边处理、焊缝的连续防锈、孔位的通用化匹配，都是从大量售后维修反馈中沉淀下来的设计优化点，而非凭空设定的几何特征。
