这类五螺栓结构的法兰连接座,在轮式行走机构的动力传递链路里属于核心受力构件,日常选型和结构设计阶段,首先要明确它的实际承载边界,不能只看外形匹配就直接套用。从实际应用场景来看,这类构件多配套在小型行走设备、非道路移动机械的轮端位置,承担轮毂与驱动轴、转向节之间的连接作用,既要传递驱动端输出的扭矩,还要承受设备行进过程中来自路面的径向冲击、转弯时的侧向载荷,以及制动工况下的轴向反力,所以结构设计阶段的受力校核不能只做静态扭矩验算,必须把交变载荷下的疲劳强度纳入考量。

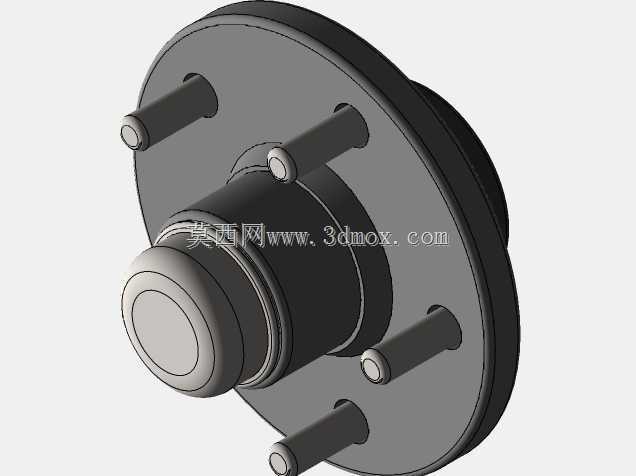

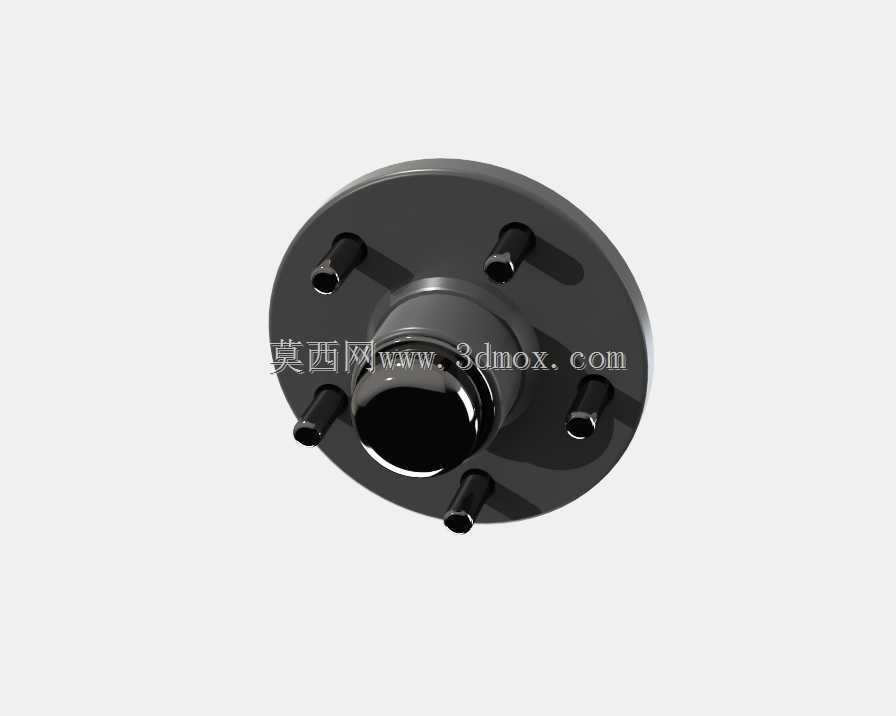

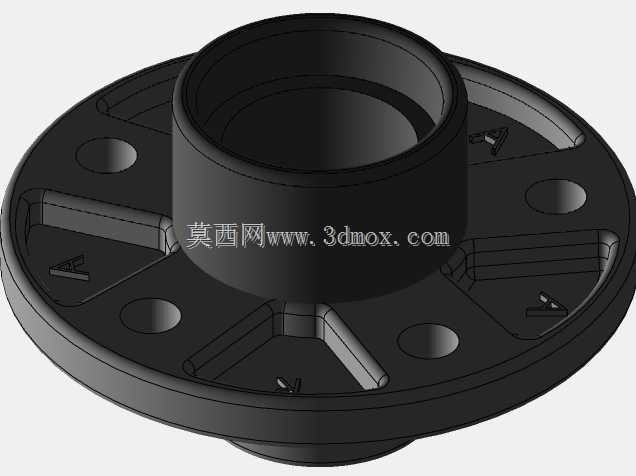

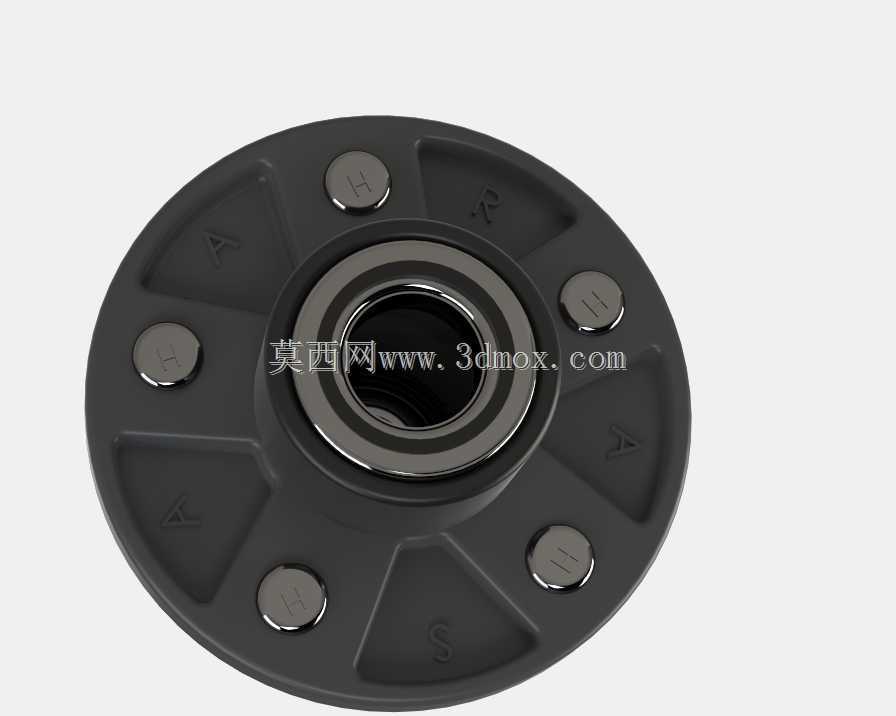

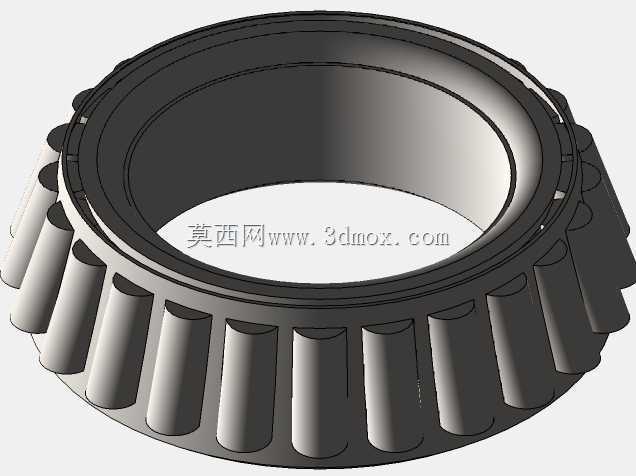

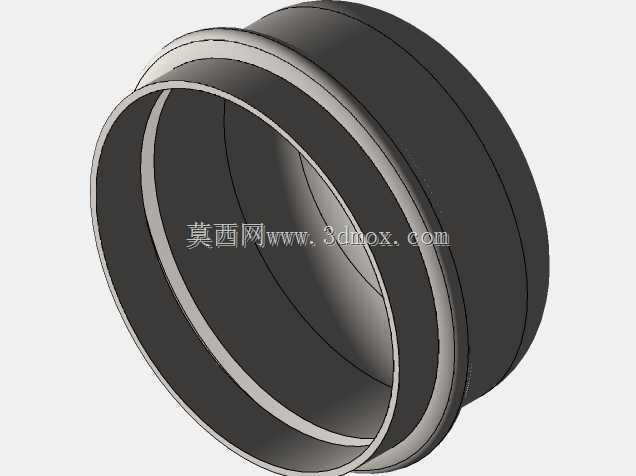

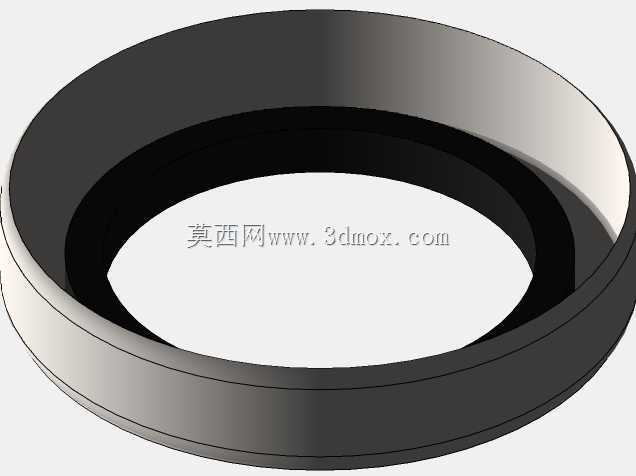

从结构功能特性来看,中心位置的阶梯孔是核心安装基准,这个位置需要和深沟球轴承或者圆锥滚子轴承的外圈做过盈配合,孔的同轴度公差直接决定了轮端转动的跳动量,要是同轴度超差,轻则出现轮端转动异响、轮胎偏磨,重则会导致轴承早期失效,甚至出现行驶过程中轮体脱落的风险。法兰盘本体上均匀分布的五个螺栓沉孔,是用来穿装连接螺栓的,沉孔的深度需要和螺栓头部的高度匹配,保证螺栓安装后头部不会突出法兰端面,避免和轮辋安装面发生干涉,五个螺栓的孔位分度误差必须控制在极小范围内,不然安装轮辋的时候会出现孔位错位,强行拧螺栓会给螺栓带来附加的弯曲应力,大幅降低螺栓的连接可靠性。
设计这类构件的时候,首先要确定安装边界尺寸:中心轴承孔的直径要匹配所选轴承的外圈公称尺寸,配合公差选k6级过渡配合就可以满足多数工况的需求,既方便装配时压入,又能保证工作状态下不会出现轴承外圈跟转的问题。法兰本体的外径要匹配对应轮辋的安装止口尺寸,止口的配合面要做精加工,保证轮辋安装后的同轴度。五个螺栓孔的分布圆直径,要和轮辋的螺栓孔分布圆完全一致,螺栓孔的直径比螺栓公称直径大0.5mm到1mm,预留一定的安装调整余量,但间隙不能过大,不然会降低连接的定位精度。法兰盘的厚度要根据额定承载来计算,不能为了减重盲目减薄,螺栓孔位置的实体厚度要保证螺栓压紧时有足够的支撑刚度,避免压紧后法兰出现变形,导致预紧力损失。
法兰盘背面的加强筋结构,是在不增加整体重量的前提下提升结构刚度的关键设计,筋条从中心轴承座位置向外辐射到每个螺栓孔的位置,刚好对应每个螺栓的压紧力传递路径,能有效分散螺栓预紧力和工作载荷带来的应力,避免螺栓孔位置出现应力集中导致的开裂。盘面的减重槽设计,要避开主要的受力路径,不能在筋条位置开槽,减重槽的深度不能超过法兰本体厚度的三分之一,不然会大幅降低结构的抗弯曲能力。
实际建模过程中,要注意各个安装面的倒角和圆角处理:轴承安装孔的入口位置要做15度的导入倒角,方便轴承压装的时候不会刮伤轴承外圈和孔壁;螺栓孔的边缘要做去毛刺处理,避免螺栓安装时垫片被毛刺硌伤,影响预紧力的均匀性;所有的铸造圆角要统一设置为R2到R3,避免铸造过程中出现应力集中的冷隔缺陷,也能减少热处理过程中的开裂风险。
这类构件的材质多选球墨铸铁或者45号钢,要是用在重载工况下,还需要在加工完成后做调质处理,提升整体的强度和抗冲击性能。表面处理一般做发黑或者喷塑处理,提升防锈能力,毕竟轮端位置经常会接触泥水、灰尘,要是表面防护不到位,很容易出现锈蚀,导致后期拆卸维护困难。
在装配逻辑上,这类法兰盘首先要把轴承压入中心孔,压装的时候要保证压力均匀作用在轴承外圈上,不能通过滚动体传递压力,不然会损伤轴承的滚道。之后把法兰盘固定到转向节或者驱动轴的轴头上,再安装轮辋,按对角线顺序分次拧紧五个连接螺栓,保证每个螺栓的预紧力一致,避免出现轮辋安装偏斜的问题。日常维护的时候,要定期检查螺栓的预紧力,要是发现螺栓出现松动,要及时按规定扭矩重新拧紧,避免长期松动导致螺栓孔磨损、法兰变形。
