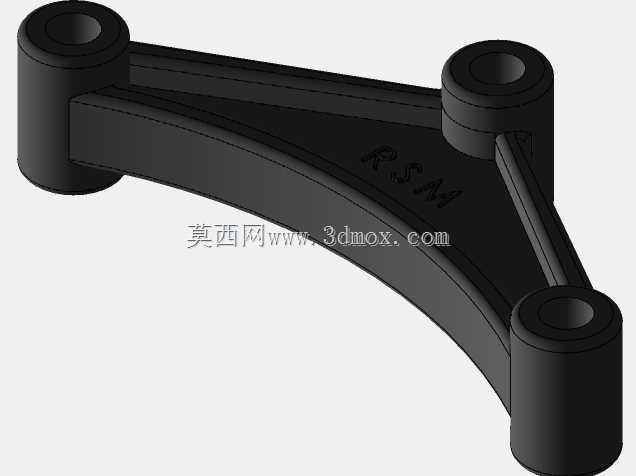

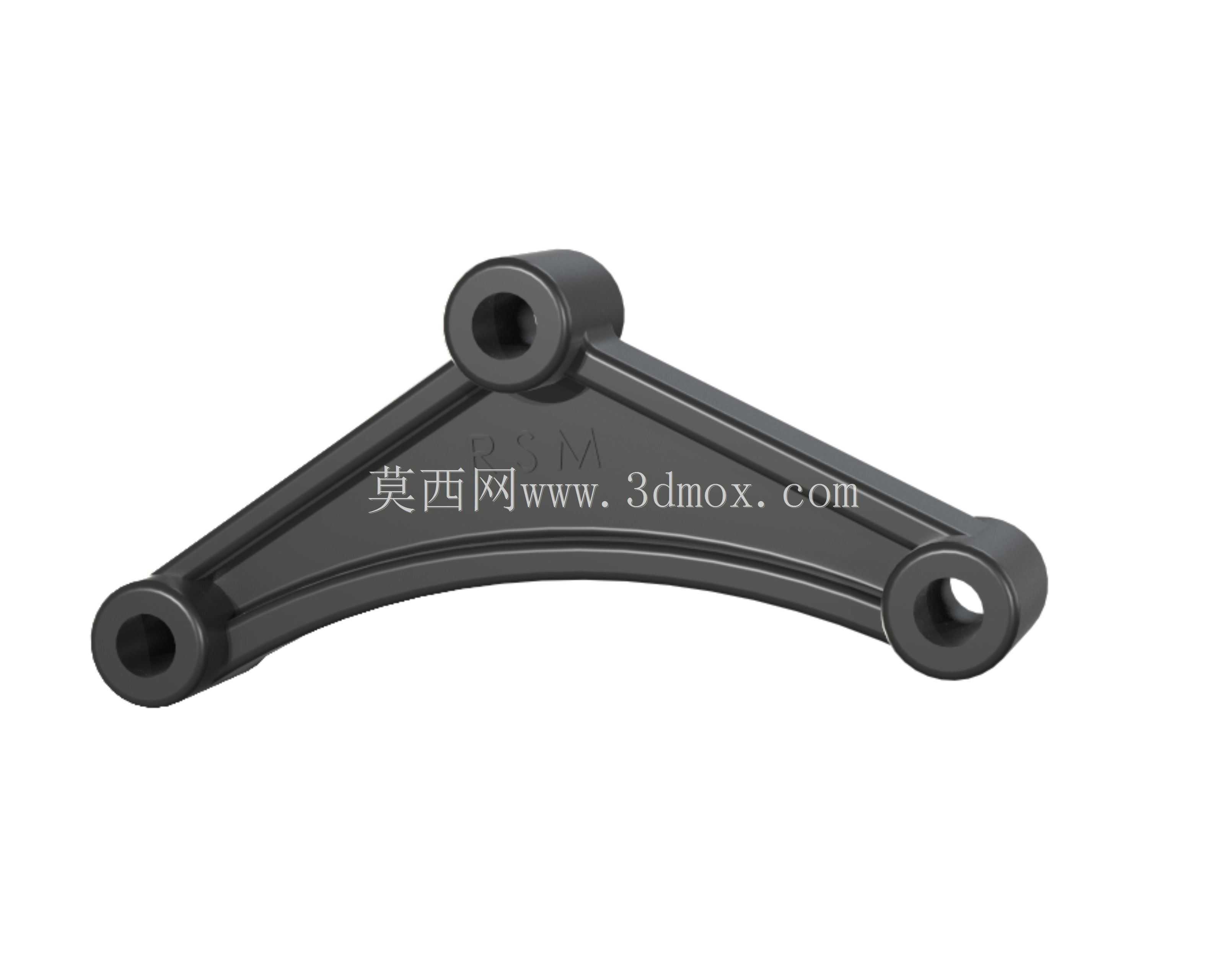

在各类需要力平衡抵消、多节点铰接联动的机械结构场景中,这类三角构型的连接构件是承担载荷传递、运动轨迹约束的核心小件,常见于压力喷射设备的反冲力抵消结构、小型悬架的平衡支撑组、多连杆传动的中间铰接节点等位置,实际运行中需要同时承受两个端孔方向的交变拉压载荷,以及中间安装孔位的固定支撑反力,对结构的刚度和疲劳强度有明确要求。从结构设计逻辑来看,该构件采用弧形三角布局,三个铰接孔分别对应三个运动副连接点,两个端孔用于对接需要平衡联动的两个活动部件,中间孔用于固定在机架或者主支撑结构上,弧形的臂身设计并非单纯的造型考量,而是在有限的安装空间内,避开周边运动部件的干涉轨迹,同时让力的传递路径沿着臂身的弧形轮廓平滑过渡,
避免直角结构带来的应力集中问题。三个孔位均设计为带沉台的通孔结构,沉台的作用是在安装铰接销轴或者螺栓时,给紧固件的头部留出容纳空间,避免紧固件突出于构件表面,减少运动过程中与周边零件发生剐蹭的概率,同时沉台的端面经过平面度处理,能保证销轴安装后的垂直度,减少铰接转动过程中的偏磨问题。从安装边界来看,该构件的三个孔位中心距是核心安装参数,两个端孔的中心连线为弧形臂的弦长方向,中间孔位于该弦长的垂直平分线上,安装时需要保证三个孔的轴线处于平行状态,否则会导致铰接转动卡滞,额外增加运动副的磨损。臂身的截面采用变厚度设计,靠近三个孔位的位置厚度更大,用于承受铰接位置的集中应力,臂身中间段厚度适当减小,在保证整体结构刚度的前提下降低零件自重,
减少运动过程中的惯性载荷。在实际工况适配中,这类平衡构件主要用于抵消往复运动部件产生的侧向反力,比如在流体喷射设备中,喷嘴喷射时产生的反冲力会通过连杆传递到该构件的两个端孔,通过中间孔的固定支撑将反冲力分解传递到机架上,避免喷射组件因为反冲力出现位置偏移,保证喷射轨迹的稳定性。在多连杆联动机构中,该构件可以作为中间平衡摆臂,让两个对称布置的活动部件保持同步运动,抵消运动过程中产生的不对称载荷,减少整个传动系统的振动和噪音。设计过程中需要重点校核三个孔位周边的挤压强度,以及臂身的弯曲疲劳强度,因为在往复运动过程中,臂身会承受周期性的弯曲载荷,如果截面设计不合理,很容易在臂身与孔位的过渡位置出现疲劳裂纹。
孔位的内径公差需要与适配的销轴公差匹配,通常采用间隙配合,保证铰接转动的灵活性,同时配合间隙不能过大,否则会出现运动虚位,影响整个机构的传动精度。构件的边缘均做了圆角过渡处理,避免锐边在安装过程中划伤操作人员,同时也能减少热处理过程中出现的应力集中问题,提升零件的整体使用寿命。在装配环节,三个铰接孔内通常会加装铜套或者自润滑轴承,降低转动过程中的摩擦系数,减少维护频次,适配长期往复运动的工况需求。这类构件虽然整体尺寸不大,但在整个传动或支撑系统中起到的力平衡作用不可替代,一旦出现断裂或者变形,会直接导致整个机构的运动轨迹错乱,甚至引发设备卡滞、部件碰撞等问题,因此在建模过程中需要严格控制三个孔位的相对位置精度,以及臂身的轮廓尺寸,保证加工后的零件能够顺利装配,同时满足工况下的载荷承载要求。
