带冷却系统的非金属板材激光切割设备

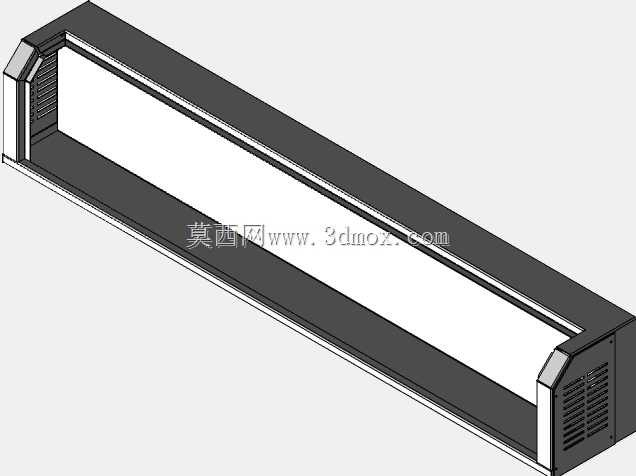

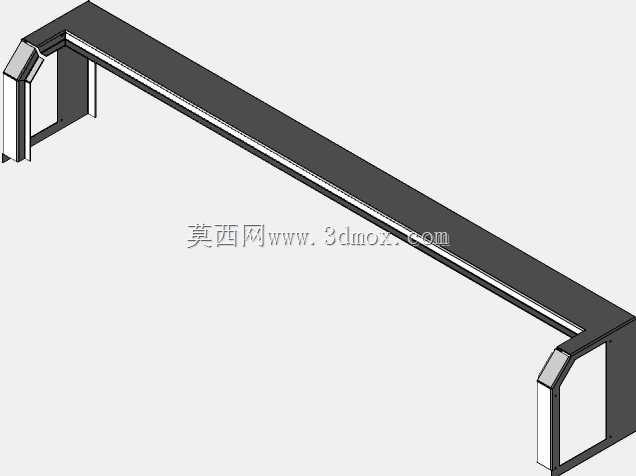

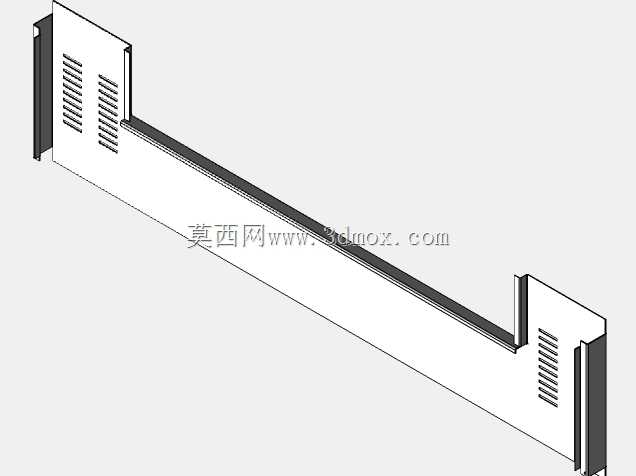

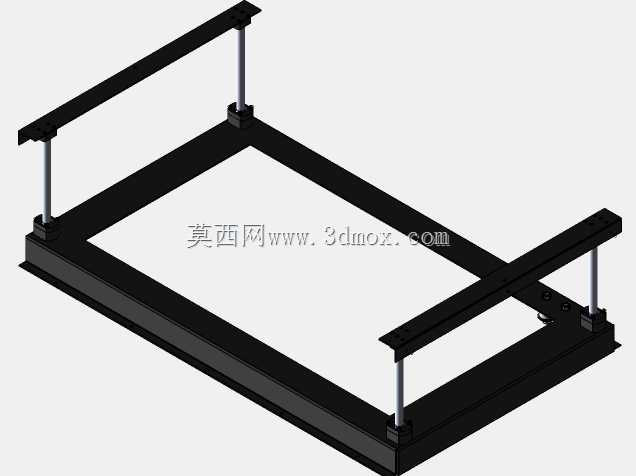

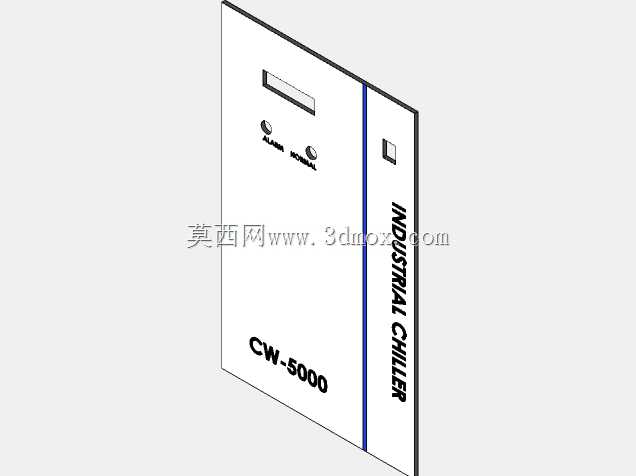

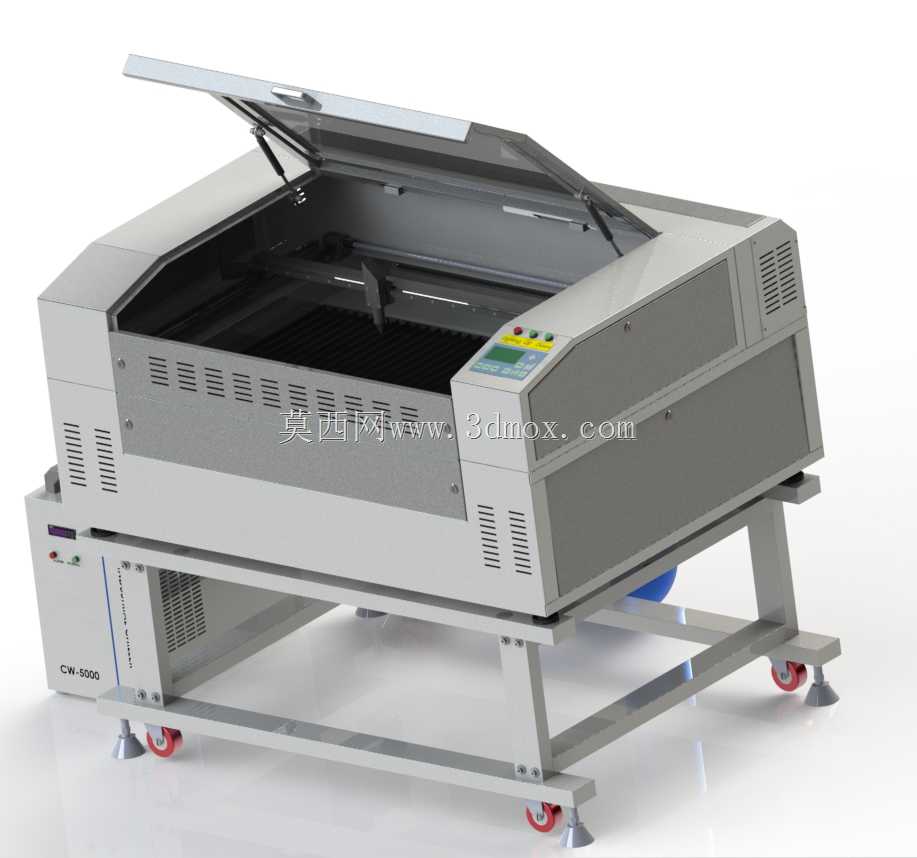

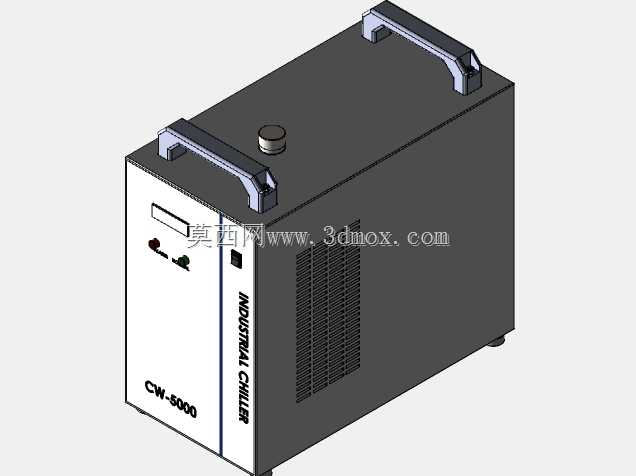

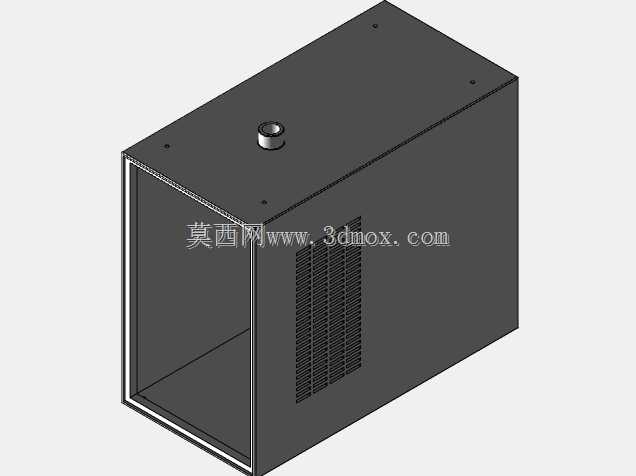

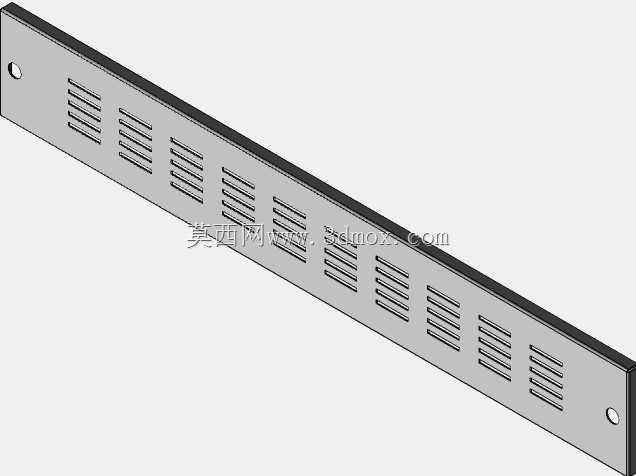

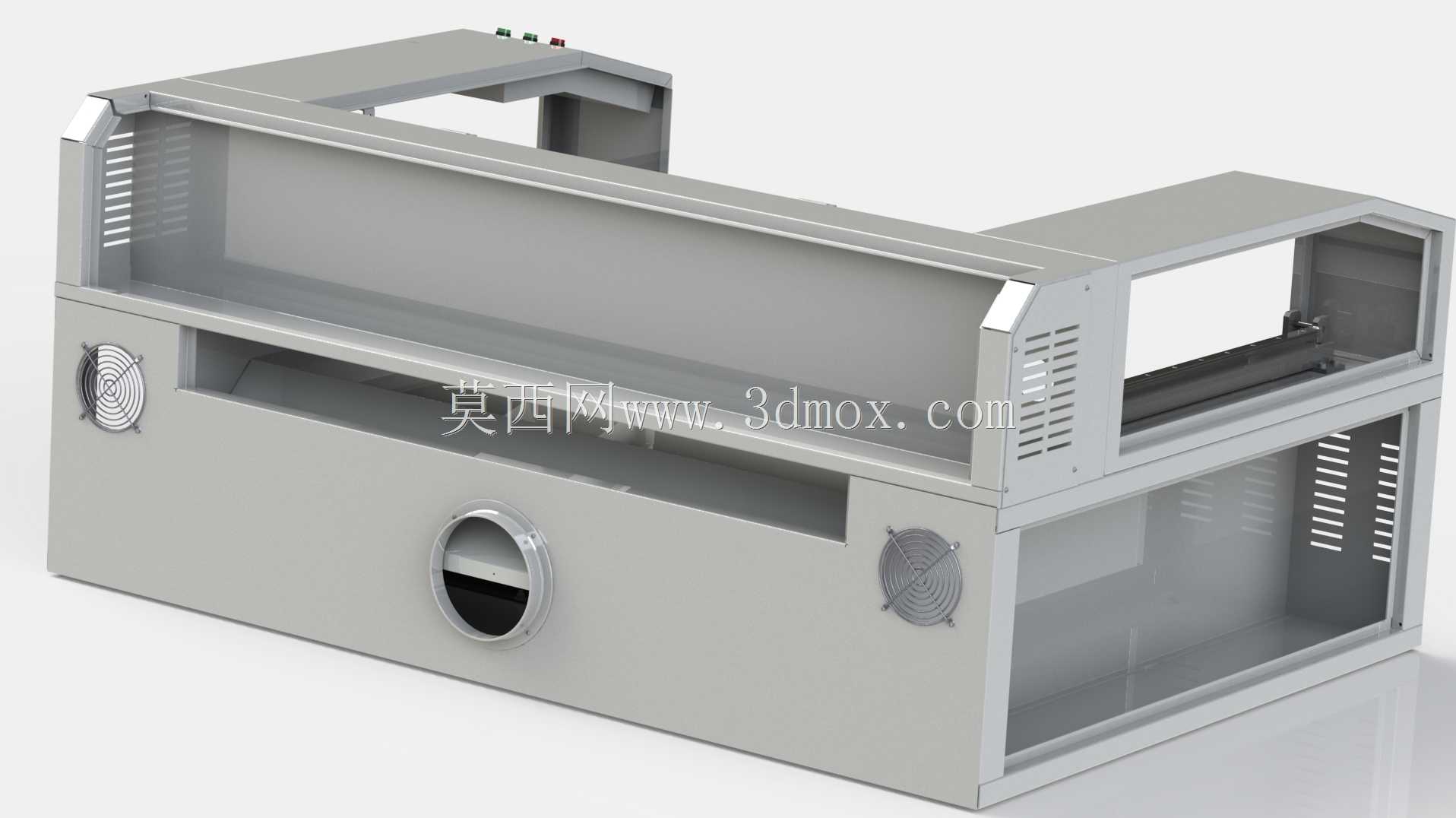

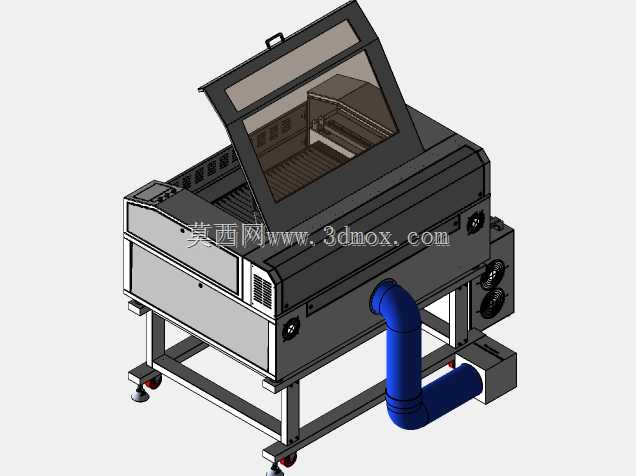

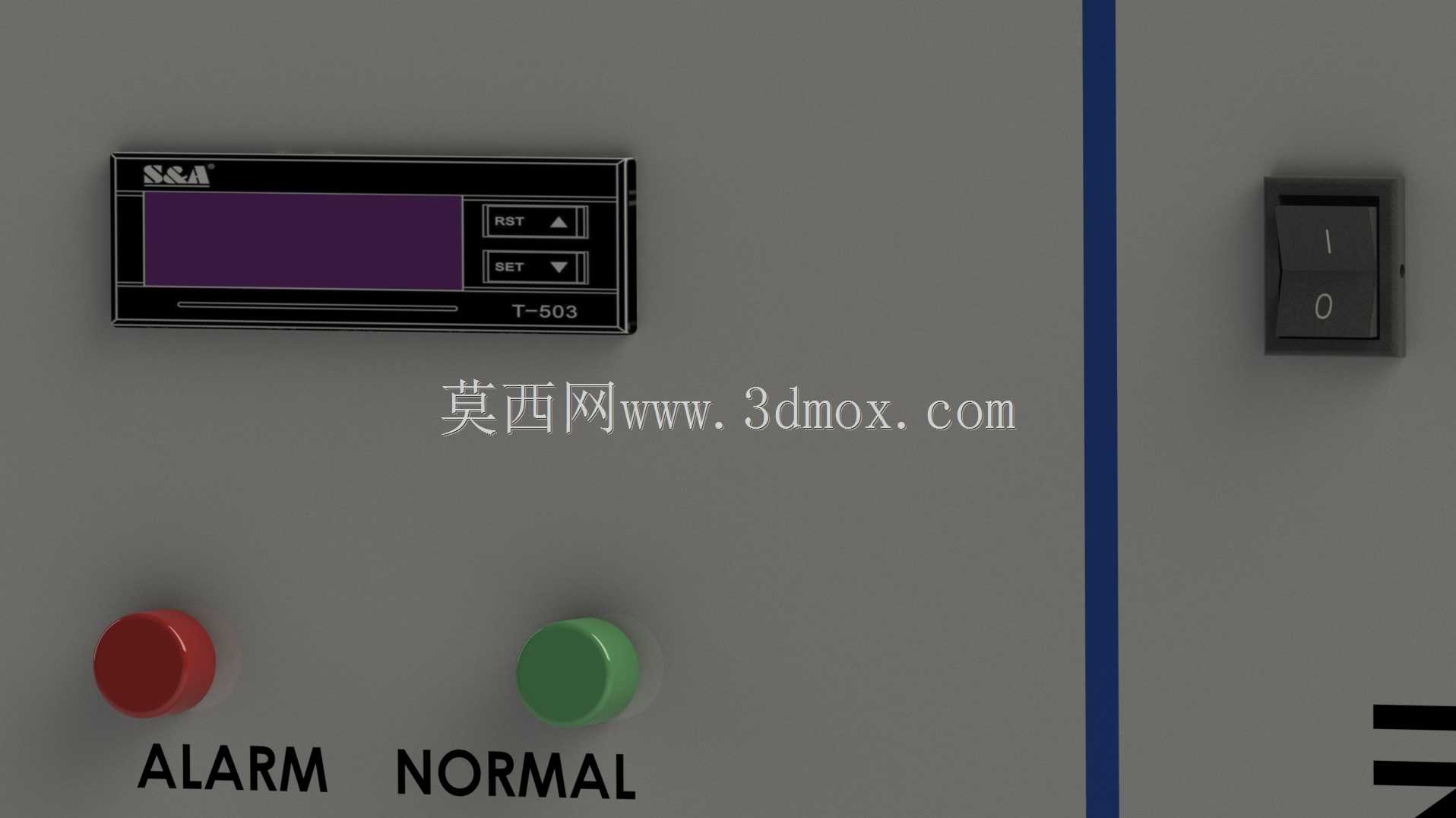

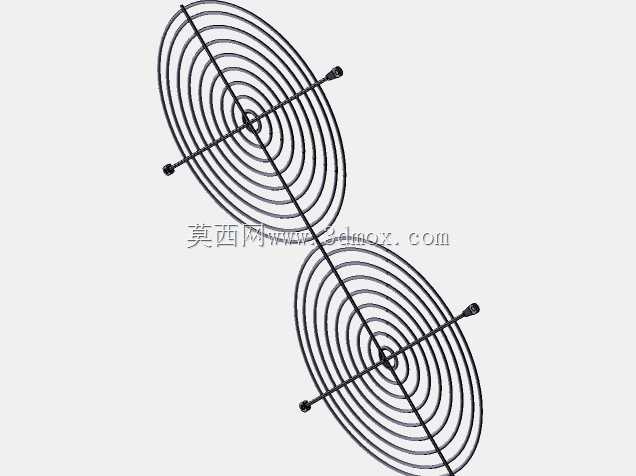

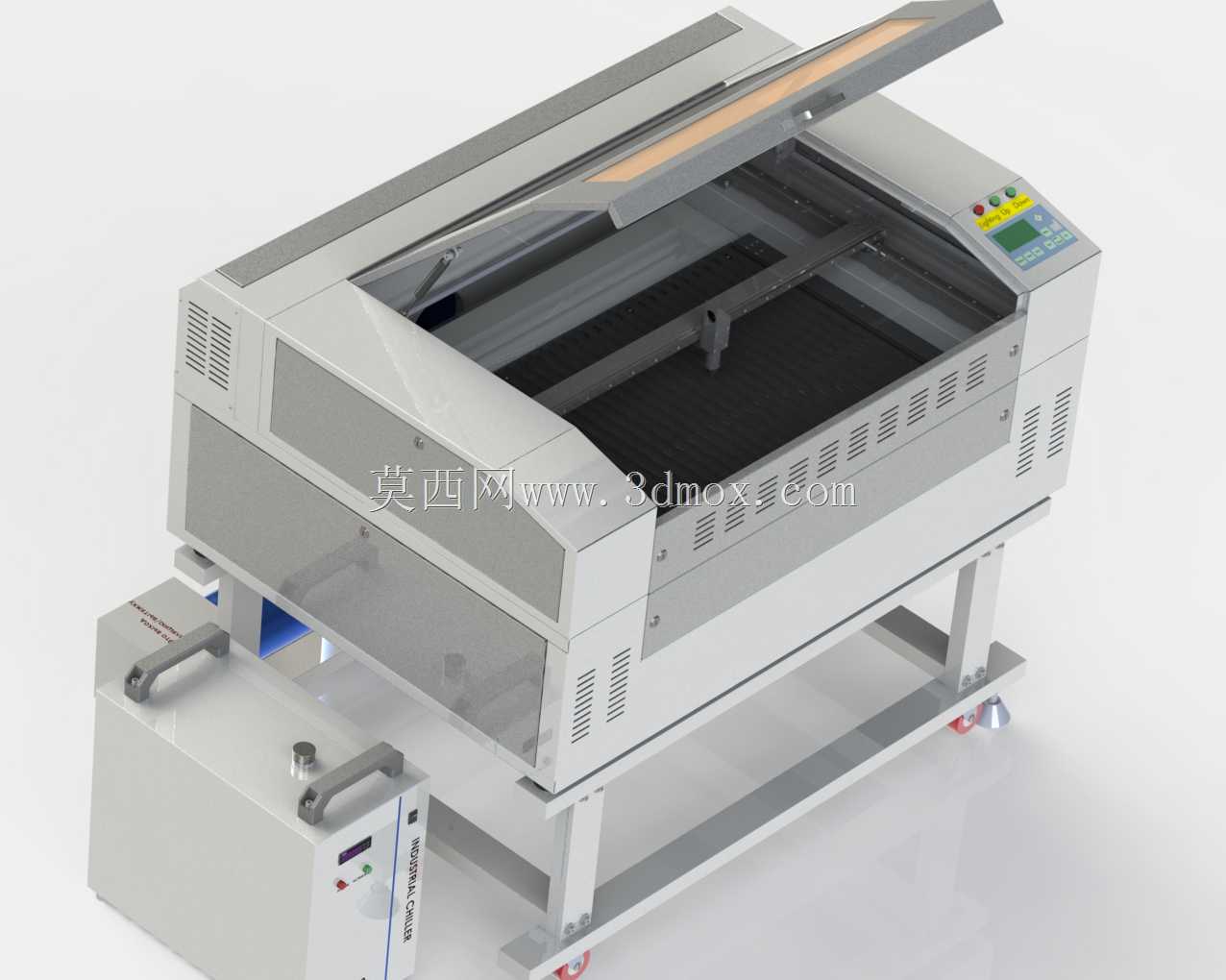

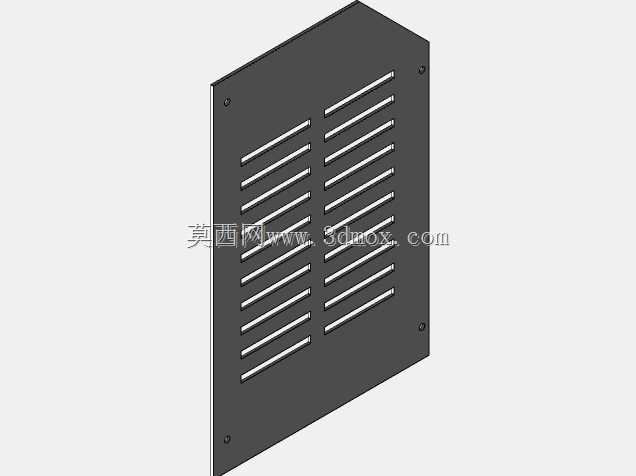

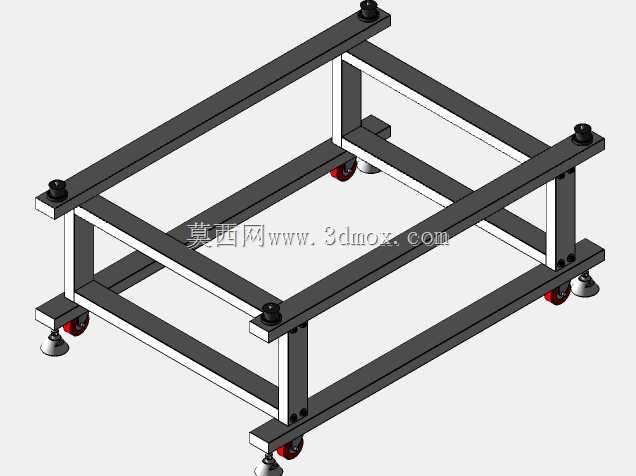

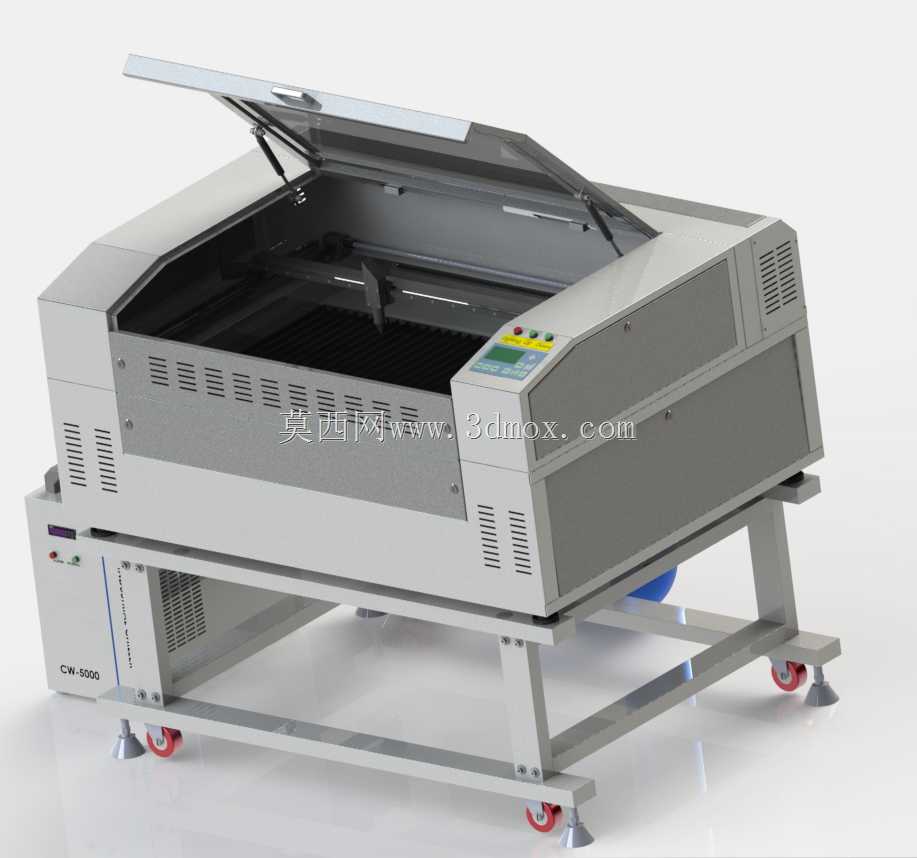

　　这款激光加工设备主要面向有机玻璃、实木板材、密度板、亚克力、皮革、纤维织物等非金属材料的裁切加工作业，在广告标识制作、木质工艺品加工、服装面料裁切、包装样板打样等生产场景中应用广泛，可替代传统的锯切、刀模冲切工艺，完成复杂轮廓的无接触加工，避免工件受机械应力产生形变、崩边问题。设备整体采用分体式机架结构，下部为方管焊接的承托支架，搭配带刹车的万向脚轮与可调支撑脚，既可以在车间内灵活移位，也能在固定工位调平后保证加工稳定性，支架侧部集成了独立的水冷机组，直接为激光发生模块提供恒温冷却循环，避免长时间高功率作业时光源过热导致功率衰减、寿命缩短的问题。上部的加工主机舱采用厚钢板折弯焊接成型，舱体侧面开设阵列式通风散热孔，

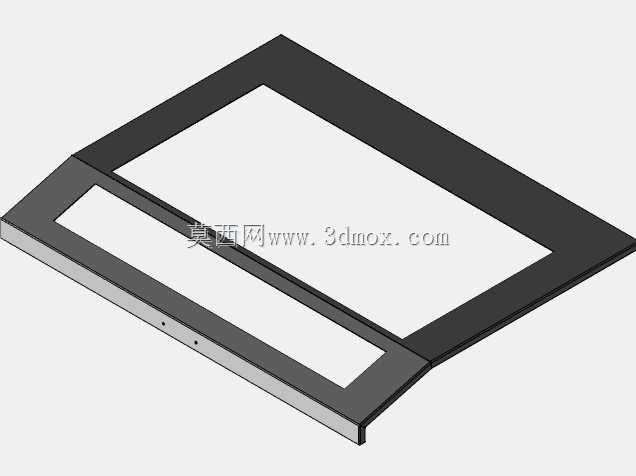

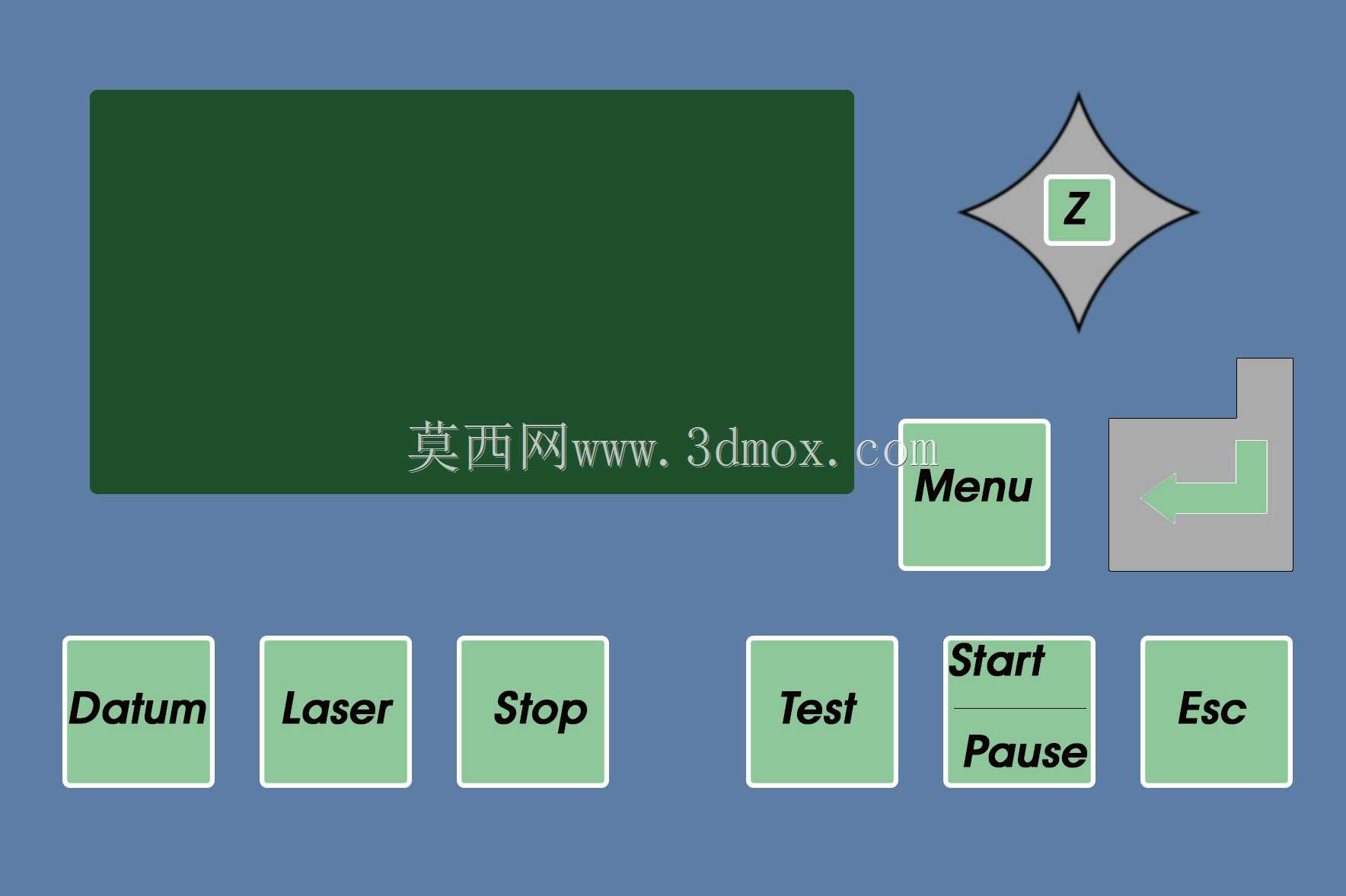

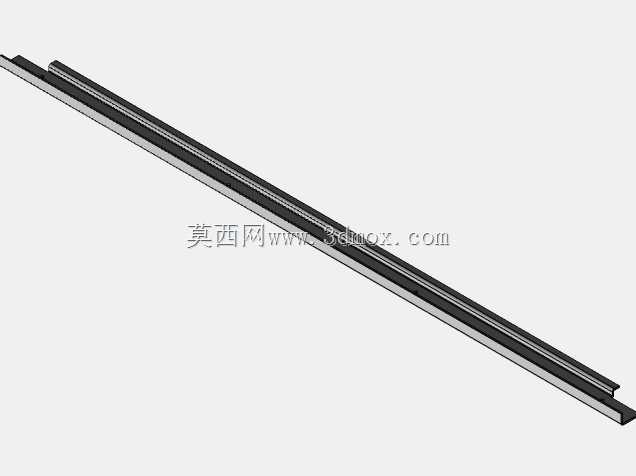

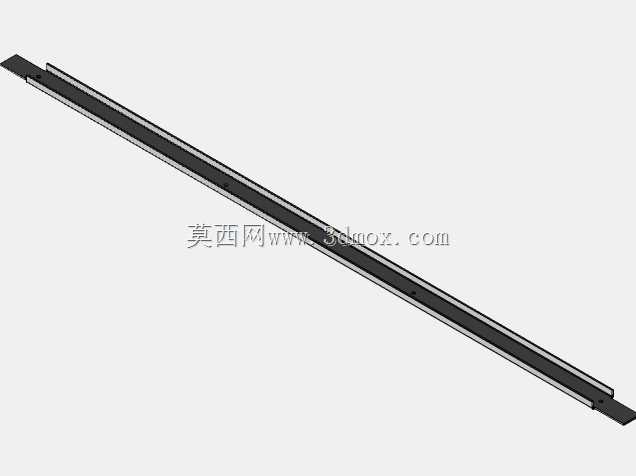

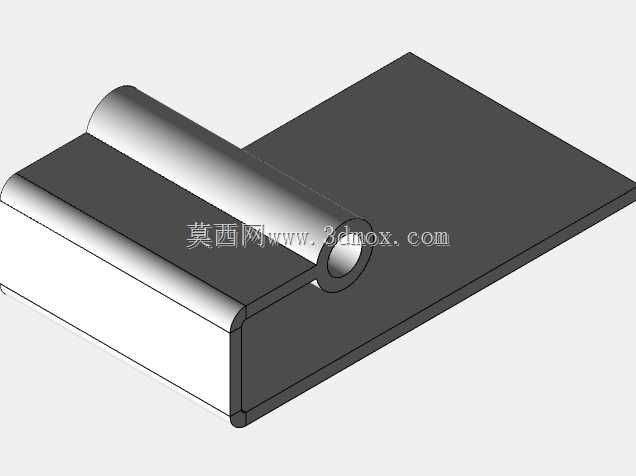

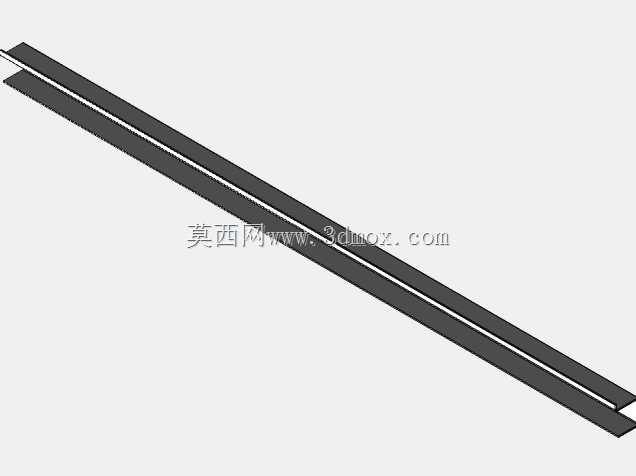

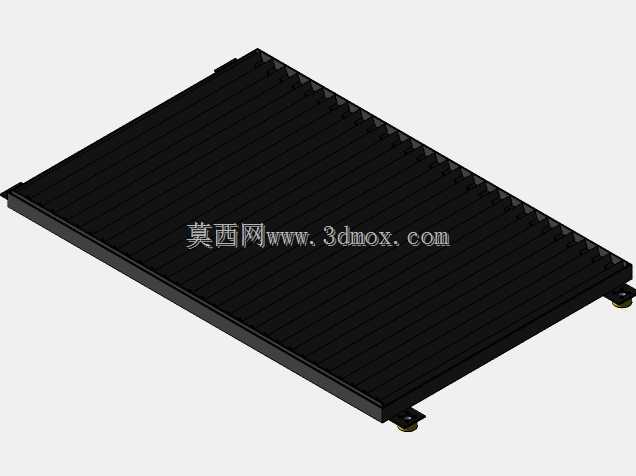

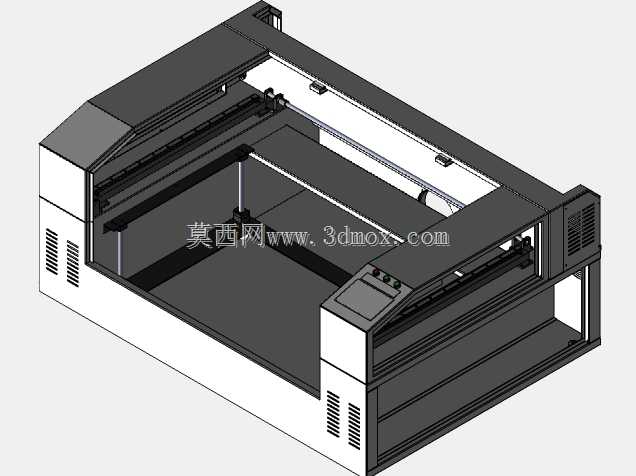

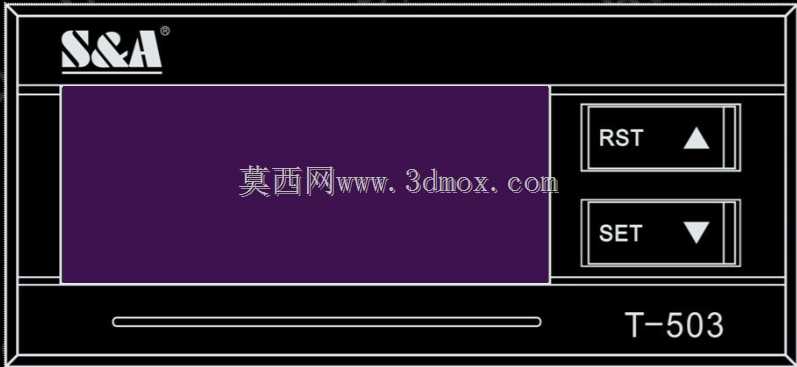

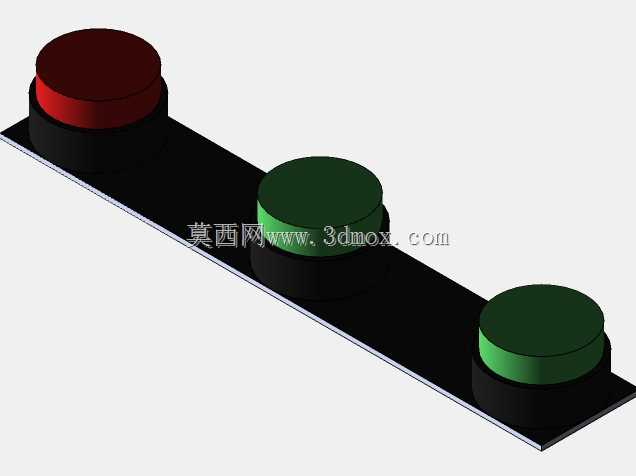

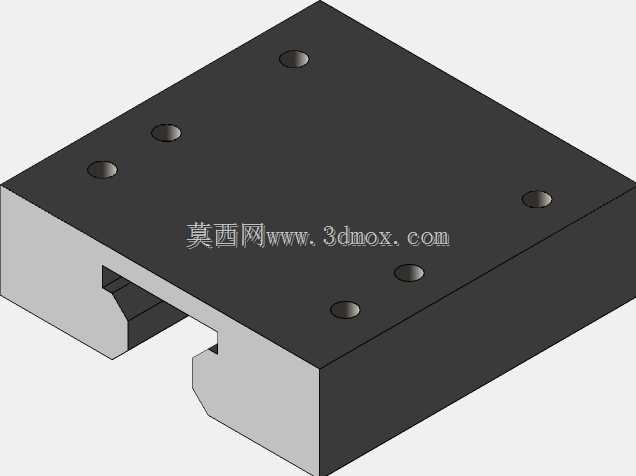

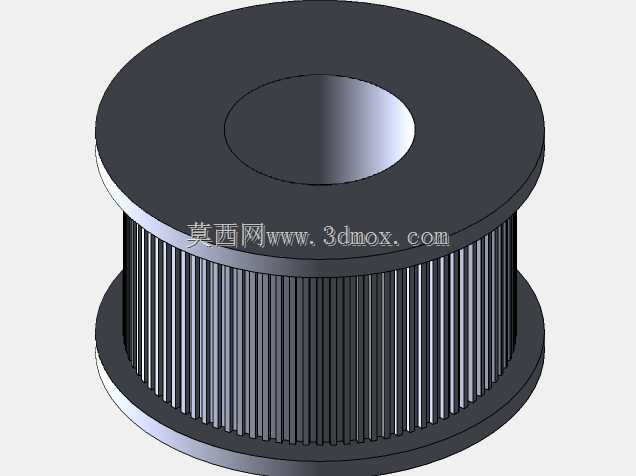

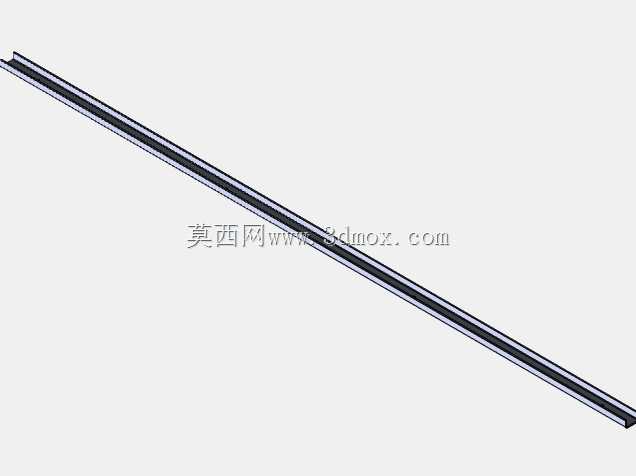

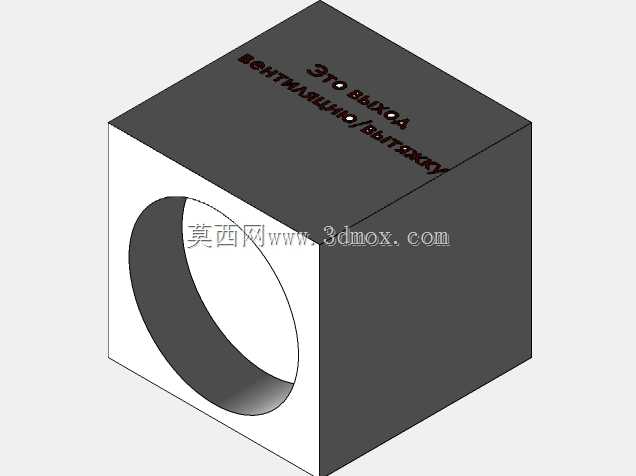

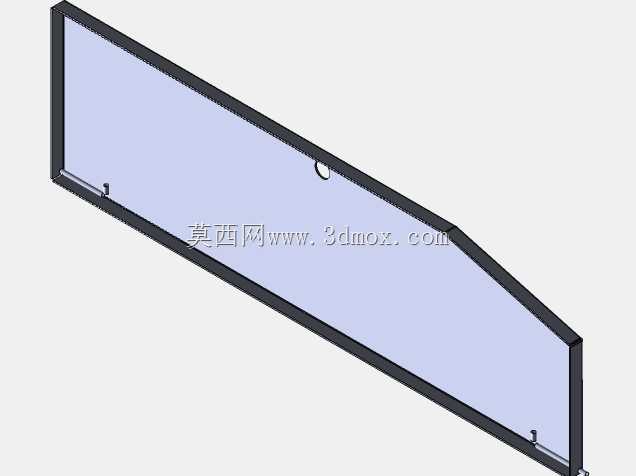

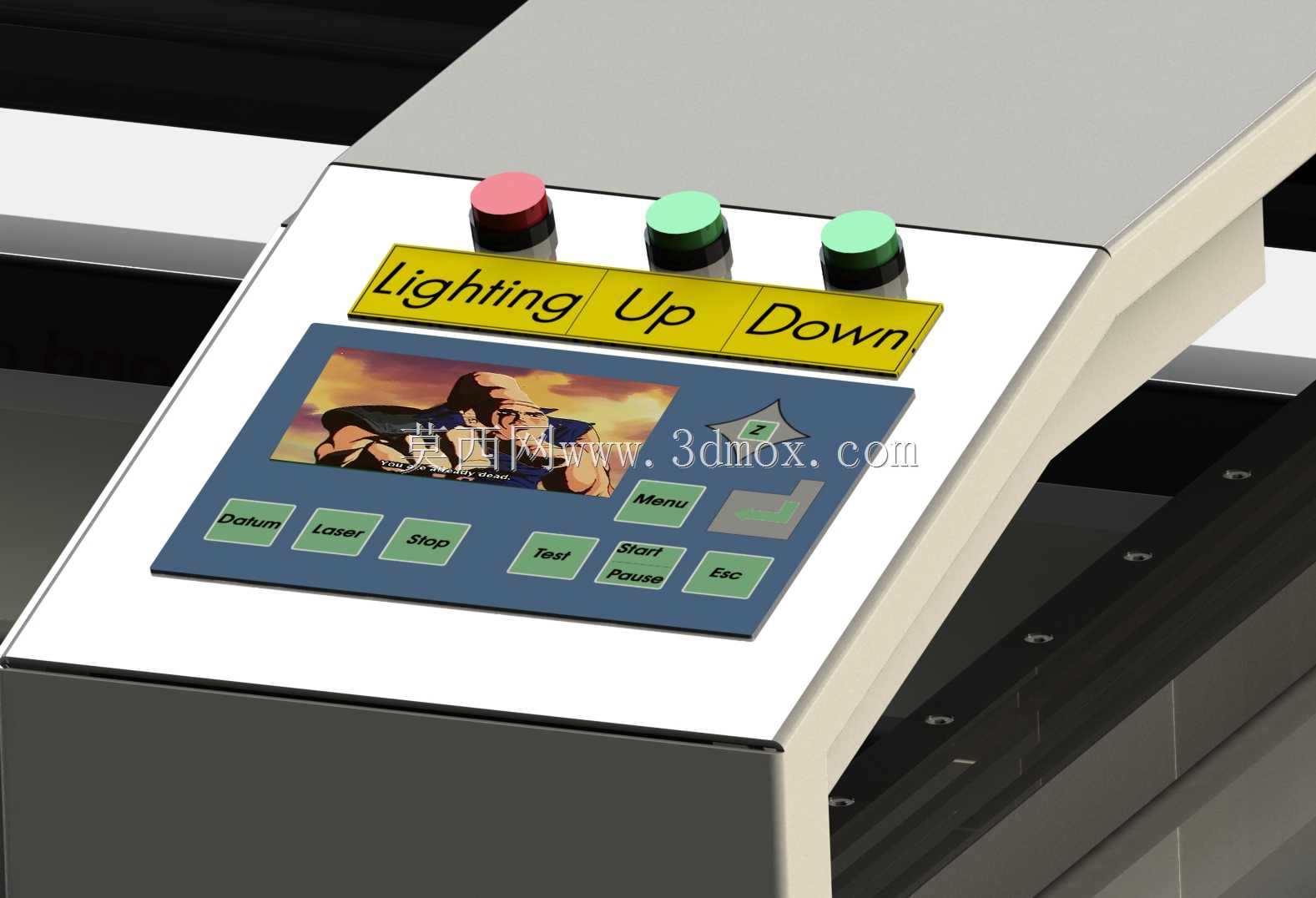

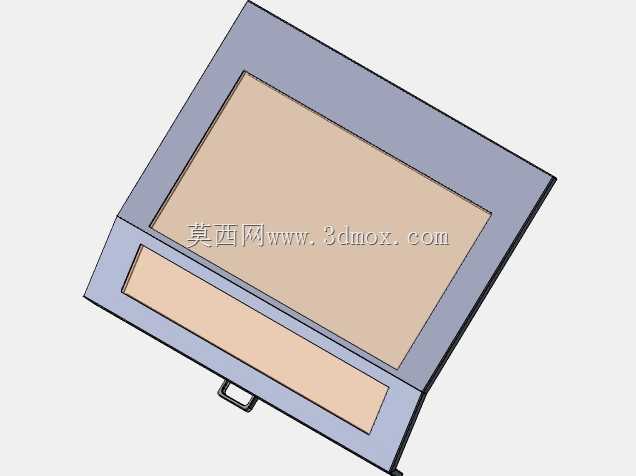

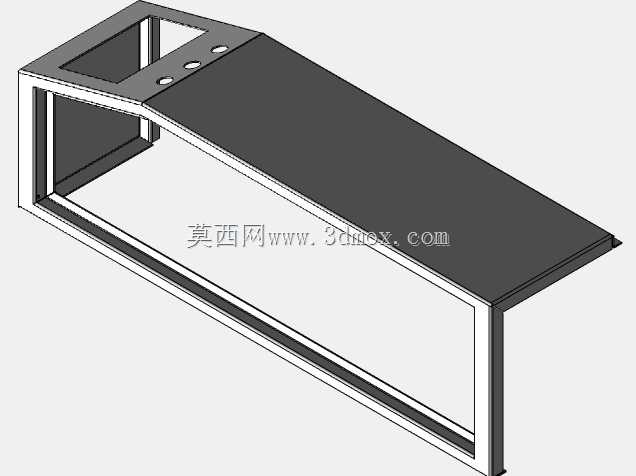

　　配合内部的排烟风道可及时抽走加工产生的烟尘与废气，上掀式的防护舱盖搭配气撑杆支撑，开合角度可满足整幅板材的上下料需求，舱盖边缘加装密封胶条，加工时闭合可阻挡激光漫反射，同时降低作业噪音。设备的加工台面采用栅格状承托结构，可适配不同幅面的板材放置，台面下方设置抽风腔，保证烟尘向下抽吸不溢散；横向的激光头移动模组采用直线导轨搭配同步带传动，可实现X、Y轴的高速联动，加工轨迹精度可满足常规标识、工艺品的轮廓公差要求，激光头位置加装高度调节机构，可根据不同材料的厚度调整焦距，保证切口平整无毛刺。操作面板设置在舱体前端侧方，集成了功率调节、速度设置、急停按钮与状态显示屏，操作人员可直接在设备端完成加工参数设置与作业状态监控，

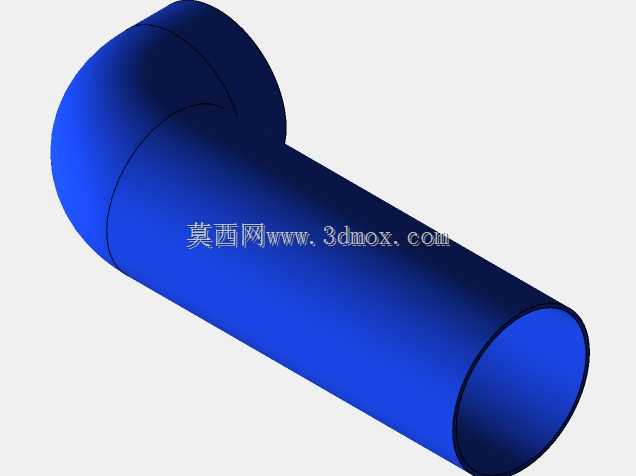

　　无需额外外接控制柜，减少设备的占地空间。从安装边界来看，设备整体占地长度约1.8米、宽度约1.2米、高度约1.1米，上部舱盖完全开启后总高度约1.7米，安装时需在设备后侧预留0.3米以上的空间用于排烟管道连接与电路、冷却管路布设，侧方预留0.5米的操作空间用于上下料与设备维护。设计过程中重点考虑了非金属加工的热影响问题，除了独立冷却系统外，激光头处加装了辅助吹气喷嘴，加工时同步喷出低压空气，既可以吹走切口处的熔融残渣，也能降低切口周边的温度，避免有机玻璃、木材等材料出现烤焦、发黄的问题；机架的焊接结构在建模时做了应力释放的工艺考量，所有安装面都预留了机加工余量，保证导轨、激光模组的安装平面度，避免长期使用后结构变形影响加工精度。

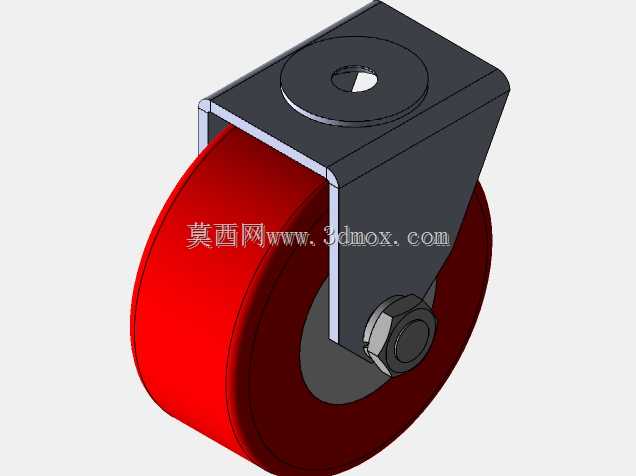

　　设备的电气元件都集中布置在舱体侧部的独立电气仓内，与加工区域做物理隔离，避免加工产生的烟尘进入电气仓造成元件接触不良、短路问题，冷却机组与主机的连接管路采用快插接头设计，后期维护时可快速拆卸更换冷却液、清理管路水垢。针对不同材料的加工特性，设备的激光功率可在10%-100%区间连续调节，加工速度可根据材料硬度、厚度做匹配调整，比如切割3mm厚度的有机玻璃时，可采用较高功率搭配中等走刀速度，一次即可切透且切口光滑无需二次打磨；切割木材时可适当降低走刀速度，配合辅助吹气减少碳化层厚度；加工纤维织物时可提高走刀速度，避免材料被激光烧融出现硬边。设备的脚轮采用聚氨酯材质，移动时不会划伤车间环氧地坪，可调支撑脚的调节行程可达50mm，可适应地面不平整的安装场景，保证机架水平，避免传动模组因倾斜出现运行卡顿、精度偏差的问题。
