车间移动式氩弧焊机承载推车结构设计

　　这款移动承载推车主要面向车间内氩弧焊、气保焊等需要搭配高压气瓶作业的焊接场景，解决传统焊接作业中焊机、气瓶、焊具零散摆放，转场需多次搬运的痛点，适配中小批量加工、工位频繁调整的机加车间、维修班组、钢结构预制场等作业环境，可将整套焊接作业所需的主机、气瓶、焊枪、防护面罩、常用耗材及小工具集成在同一移动载体上，单人即可完成整套焊接设备的工位转移，无需额外借助叉车或多人配合搬运。

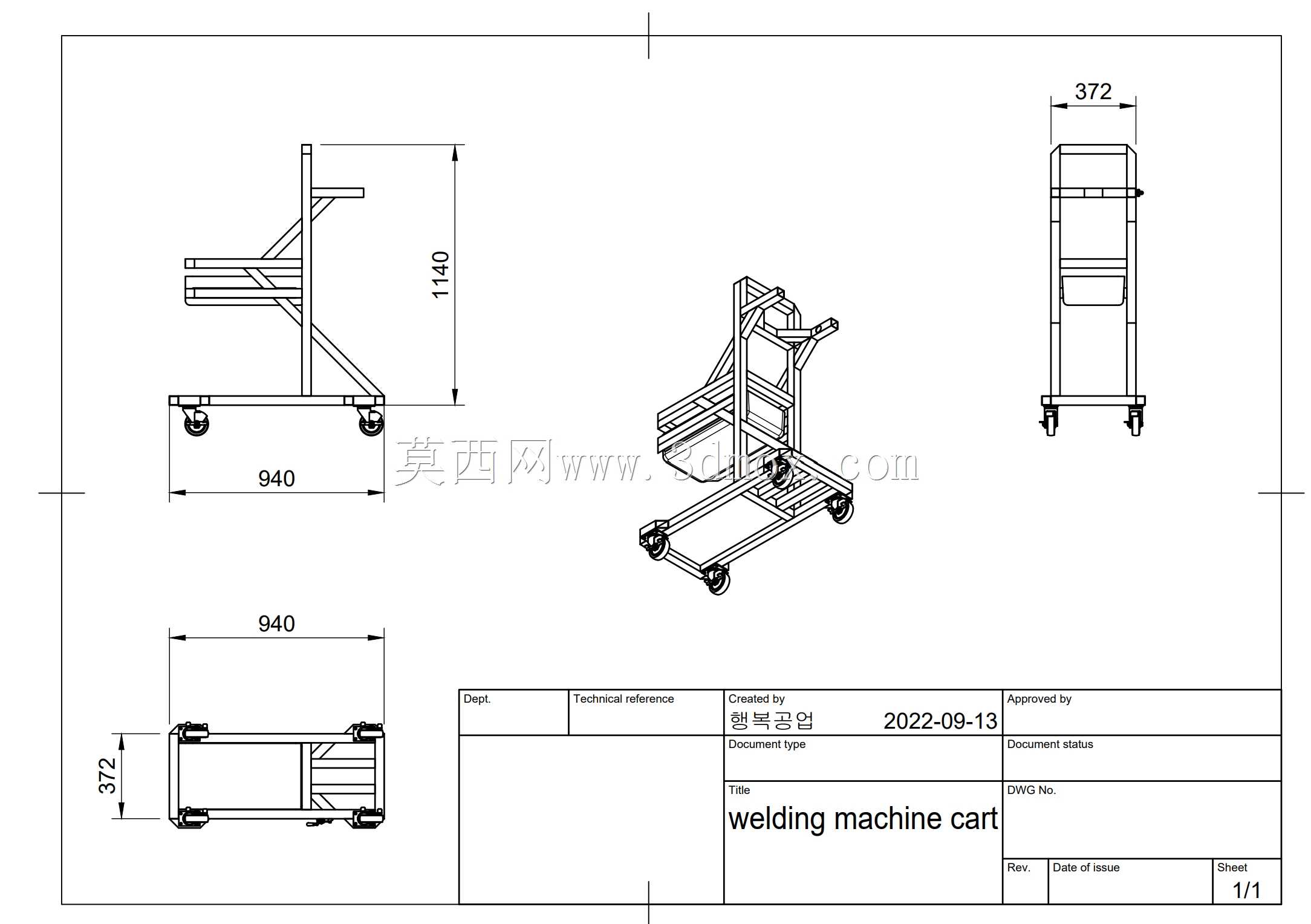

　　整体框架采用40x40mm标准方形钢管焊接成型，所有管材切口仅采用90度与45度两种角度切割，无需复杂的相贯线切割设备，普通型材切割机即可完成所有坯料加工，降低自制加工的门槛。框架主立管长度根据最长边测量确定，其中直段管材包含860mm规格2根、372mm规格2根、292mm规格2根、280mm规格2根，单侧做45度斜切的1100mm管材4根，菱形拼接段采用452.5mm管材2根、2254.5mm管材2根、2179mm管材2根、4150mm管材4根，平行四边形连接段采用127mm规格管材2根，所有拼接处采用满焊处理，焊后打磨焊渣做防锈涂装，框架整体承重冗余设计可承载150kg总重量，完全覆盖常规逆变焊机加满装氩气瓶的总重量需求。

　　底部脚轮采用两定两万向带刹车的工业脚轮配置，万向轮设置在推手侧，推行时转向灵活，停靠作业时踩下刹车即可完全固定推车位置，避免焊接过程中设备移位影响走线。气瓶固定位设置在框架后侧，采用上下两道环抱式绑带结构固定气瓶，同时在框架对应气瓶瓶阀的位置预留了减压表安装空间，绑带采用可调节结构，适配不同直径的标准高压焊接气瓶，避免气瓶在推行过程中倾倒。

　　焊机安装位设置在框架下部的层板上，层板采用加厚钢板折弯成型，边缘做翻边处理防止焊机滑落，层板安装高度预留了焊机底部散热空间，同时对应焊机的走线方向预留了焊枪、地线、电源线的过线缺口，避免线缆弯折磨损。焊枪及电缆挂架设置在框架侧部的悬臂结构上，挂架做圆弧倒角处理，挂放焊枪时不会划伤电缆绝缘层，长段焊接电缆可自然盘绕在挂架上，避免线缆拖地被碾压或绊倒作业人员。

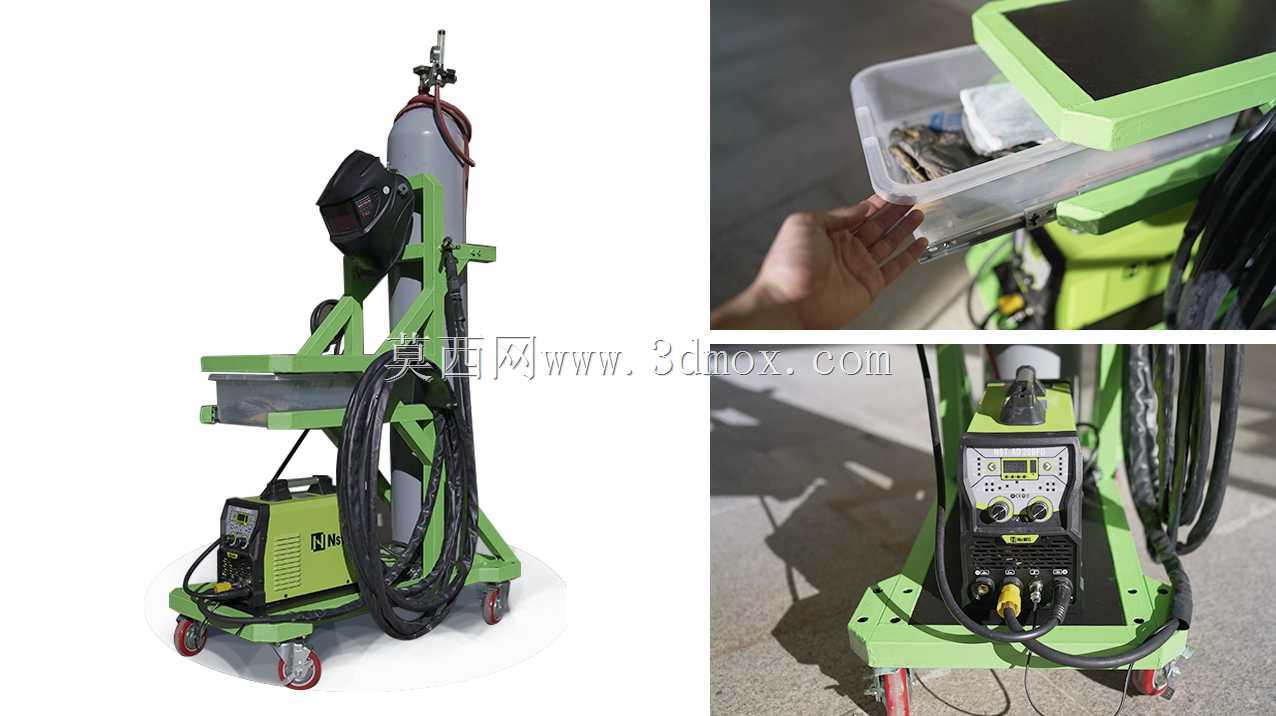

　　上部设置抽拉式透明工具收纳盒，可放置焊接常用的钨极、焊丝头、扳手、砂纸、防护镜片等小零件，收纳盒采用滑轨连接，抽拉顺畅无卡顿，作业时可直接拉出取用配件，无需额外携带工具包。推手位置做了防滑包胶处理，推行高度符合人体工程学设计，长时间推行不会产生硌手的不适感。框架侧面还预留了焊接面罩的挂点，作业间隙可直接将面罩挂在推车侧方，无需随意放置碰脏镜片。

　　设计过程中特意针对气瓶更换的间隙问题做了优化，在气瓶固定位的底部设置了自行车链条式的张紧调节结构，当气瓶长期使用出现直径公差变化、或者更换不同品牌气瓶存在尺寸差时，可通过链条调节固定位的抱紧范围，避免出现气瓶卡滞装不进去、或者固定过松晃动的问题。整个推车的所有结构均采用常见标准型材与标准件，无特殊定制的异形零件，维修替换配件极易采购，即使出现局部结构变形，也可快速切割替换对应管材段，维护成本极低。

　　安装边界方面，推车整体占地面积不足0.5平方米，可轻松通过车间常规宽度的通道门，停靠在工位旁时不会占用过多操作空间，框架上部没有外凸的尖锐结构，避免过往人员磕碰受伤。所有线缆均沿框架内侧通过扎带固定，不会出现线缆外飘勾挂周边物件的问题，转场作业时只需拔掉总电源，即可直接推走整套设备，到达新工位后接通电源即可开始作业，相比传统分散摆放的焊接设备，转场准备时间可缩短80%以上，尤其适合多工位轮流作业的维修类焊接场景，大幅减少无效的搬运准备时间。
