四旋翼航拍作业无人机结构设计

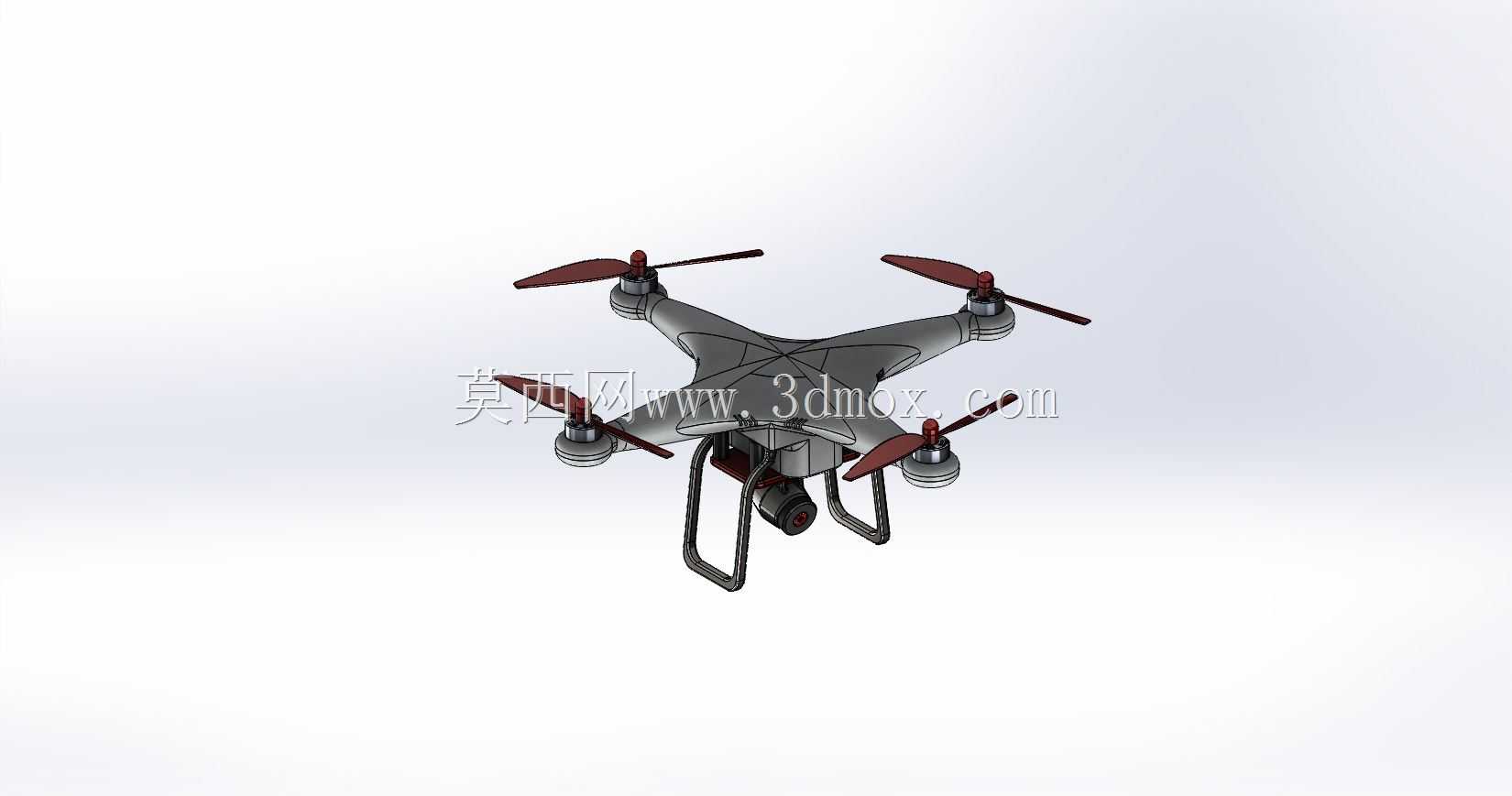

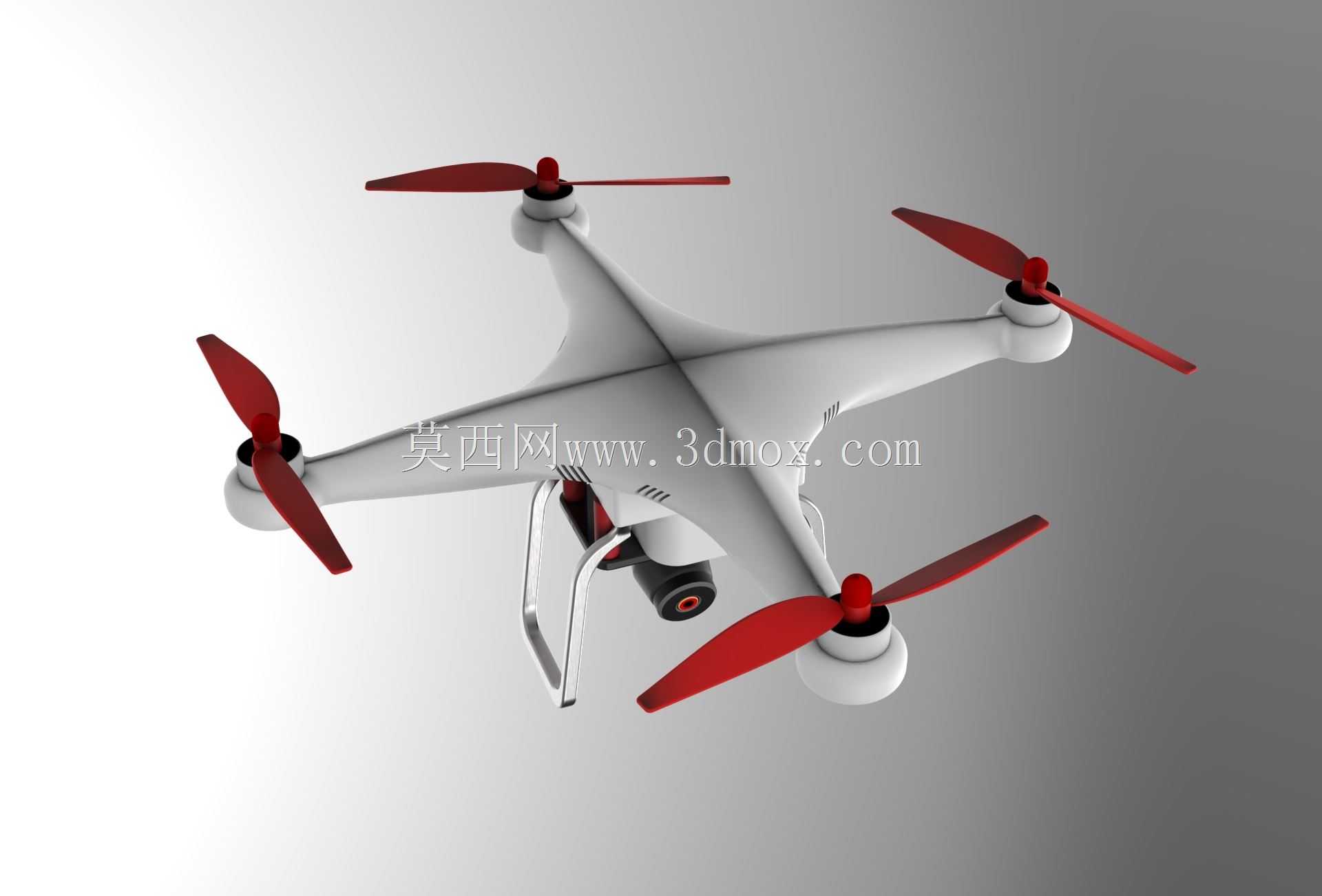

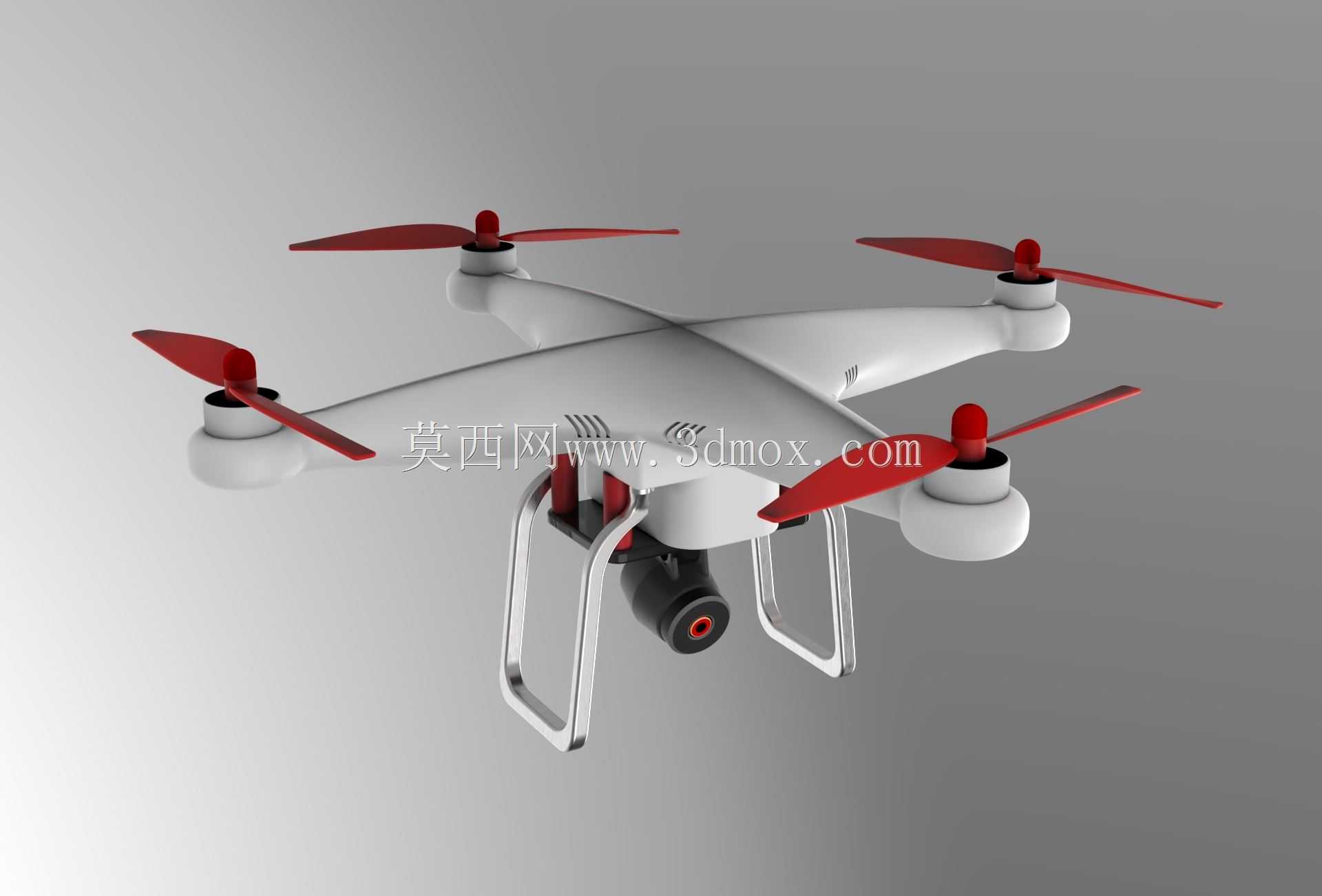

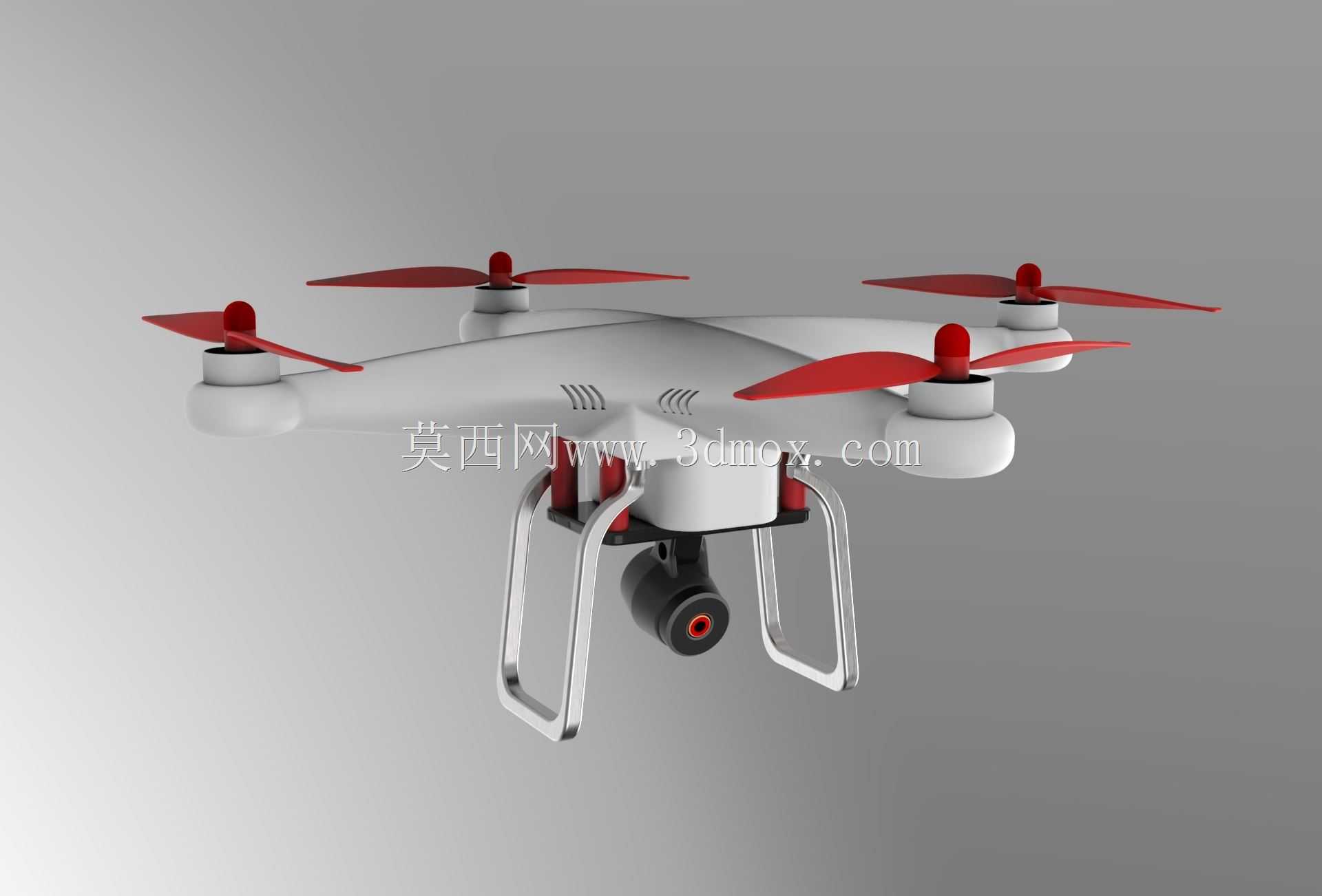

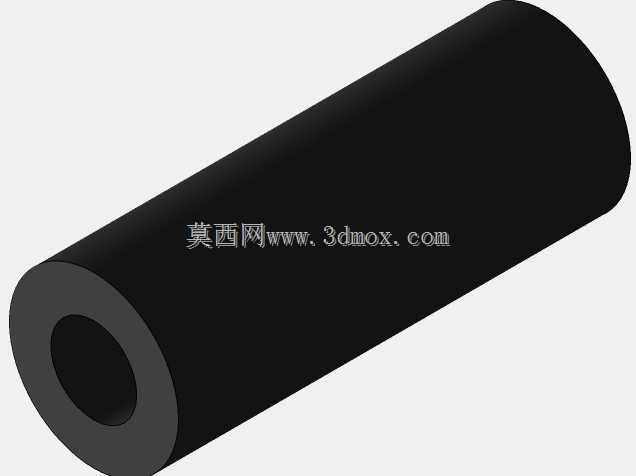

　　这款四旋翼飞行器的结构设计围绕低空作业场景的实际需求展开，在前期构型阶段就充分考虑了不同作业环境下的适配性，从机架布局到载荷安装位都做了针对性的结构优化。整体采用X型四旋翼布局，这种布局的优势在于四个动力单元对称分布，飞控系统的姿态解算逻辑更简洁，悬停状态下的姿态稳定性更优，同时前向视角不会被机臂遮挡，非常适配搭载视觉类载荷的作业需求。机臂采用一体化注塑成型的中空结构，内部预留电调与动力线的走线空间，既能够降低飞行过程中的风阻，也可以避免线材外露在起降、低空穿行时被树枝、线缆勾挂的风险，机臂与中心主机身采用快拆卡扣结构连接，卡扣的配合公差控制在0.1mm以内，既保证连接刚性不会在飞行中出现松旷，也能在户外作业时快速拆解收纳，适配外场作业的转场需求。

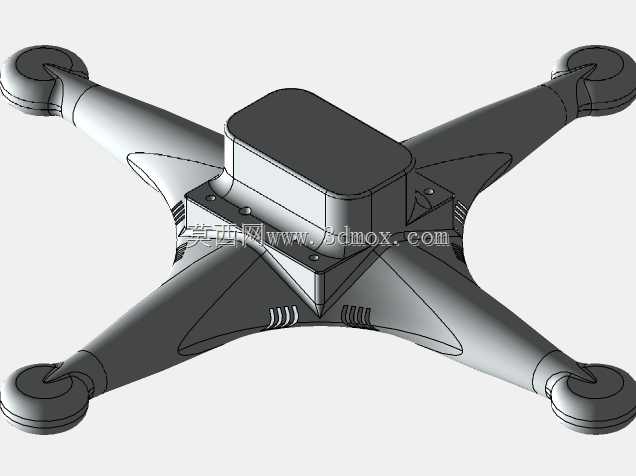

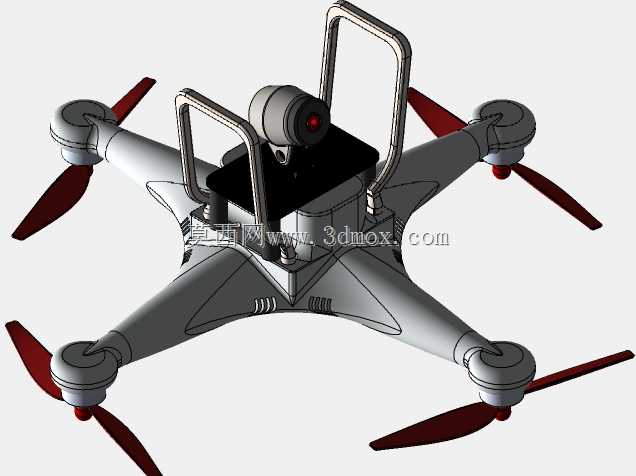

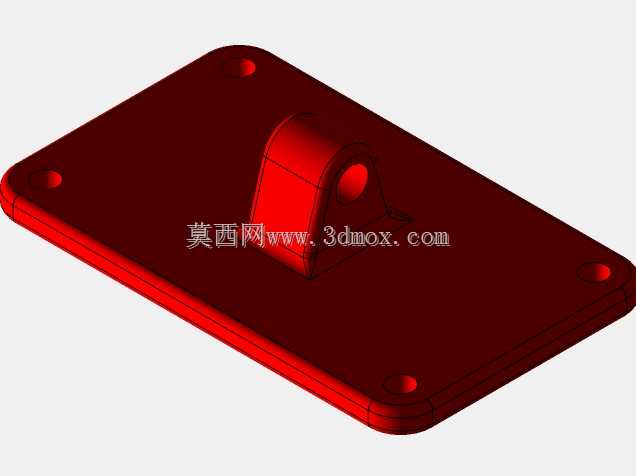

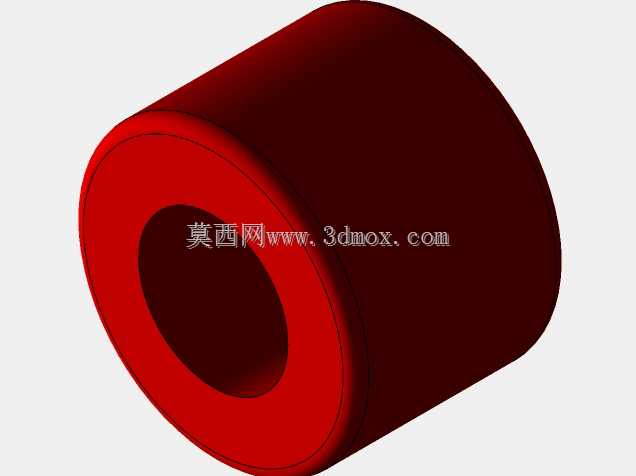

　　中心主机身的上层为飞控、电池、数传模块的安装舱，舱体内部设计有纵横交错的加强筋结构，在不额外增加机身重量的前提下提升壳体抗冲击能力，能够承受普通作业场景下的起降冲击与轻微碰撞；电池舱采用抽拉式结构，配合弹性触点供电，不需要额外插拔接线，更换电池的时间可以控制在十秒以内，适配长距离航测、巡检作业时的快速换电需求。机身下层为载荷挂载平台，设计有标准的1/4英寸通用安装螺孔，同时预留了减震球的安装位，可以根据作业需求更换不同的载荷模块：搭载可见光相机时可以完成航空摄影、农林普查、违建巡查类作业；搭载热成像模块时可以完成电力巡线、森林防火监测、夜间搜救类任务；搭载小型抛投机构时还能完成应急物资投送、轻量作业物料转运的工作。

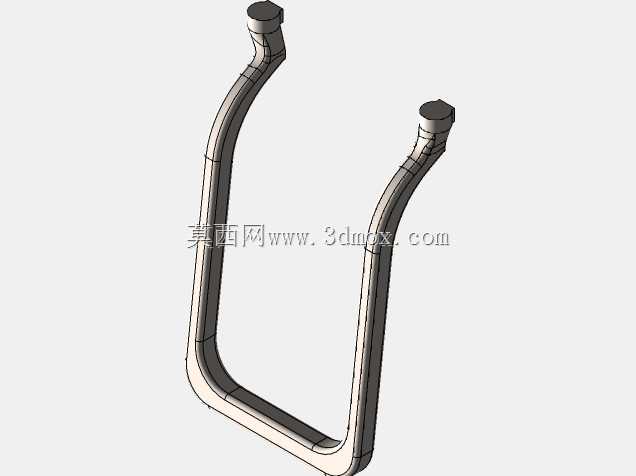

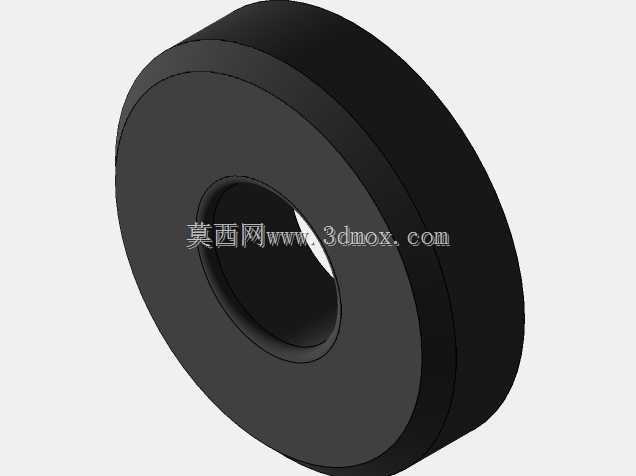

　　起落架采用高韧性的工程塑料弯折成型，整体为向外倾斜的支腿结构，两个支腿之间的横向跨度达到机身宽度的1.2倍，起降时的支撑稳定性更强，即使在有3级侧风的野外场地起降也不容易出现侧翻；起落架的高度经过精准核算，既保证挂载的相机、传感器不会在起降时接触地面造成磕碰，也不会因为过高导致整机重心上移影响飞行姿态稳定性，起落架与机身的连接位置设计有缓冲胶垫，能够吸收硬着陆时的冲击能量，避免冲击力直接传递到机身内部的精密电子元件。四个旋翼采用两叶螺旋桨设计，桨叶的翼型经过低速气动优化，在相同的电机转速下能够提供更大的升力，同时降低飞行过程中的气动噪音，桨叶与电机的连接采用快拆式桨座，不需要额外工具就可以完成桨叶的更换，适配外场作业时桨叶损坏后的快速维护。

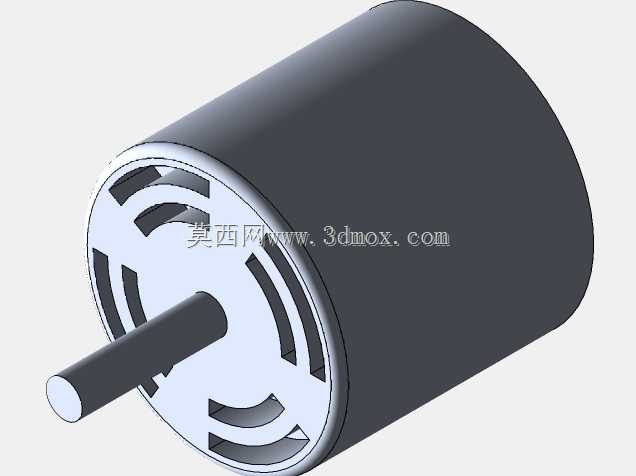

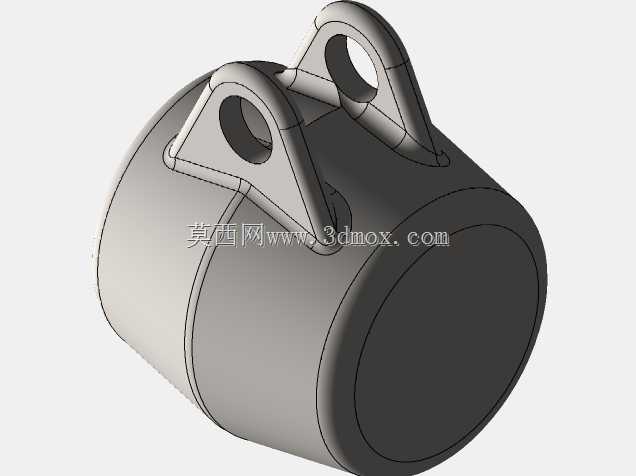

　　在结构细节设计上，机身表面的散热格栅位置做了斜向挡水结构，能够在小雨天气下作业时避免雨水直接溅入机身内部的电子舱，提升设备在复杂气象条件下的作业适应性；机臂末端的电机安装座设计有定位凸台，电机安装时不需要额外调整位置就能保证同轴度，降低装配过程中的调试工作量；整机的重心经过配平设计，在搭载标准载荷的情况下重心落在四个旋翼形成的升力平面几何中心，飞控系统不需要额外输出补偿力矩就能维持稳定悬停，能够有效降低动力单元的能耗，提升单次充电的作业续航时间。从安装边界来看，整机展开状态下的外接圆直径控制在350mm级别，属于小型低空作业飞行器的范畴，不需要专用的起降场地，在车顶、露台、野外平整空地都能完成起降作业，收纳后可以放入普通双肩背包，非常适合单人外场作业携带。

　　针对不同作业场景的适配性，这款结构设计也预留了足够的扩展空间：机身顶部预留了数传天线、GPS模块的安装位，可以根据作业半径需求更换不同增益的天线；机身侧面预留了外设接口的开孔，可以外接避障模块、探照灯、喊话器等外设，拓展不同的作业功能。在结构强度校核阶段，针对机臂、起落架等受力部件做了有限元受力分析，模拟了最大起飞重量下的结构形变，确保在满载荷、大机动飞行的状态下结构形变量不会影响飞控的姿态判断，同时也不会出现结构共振的问题。整体设计没有冗余的装饰性结构，所有的结构特征都围绕实际作业需求展开，兼顾了结构强度、飞行性能、外场维护便利性与作业场景适配性，能够满足多数民用低空作业场景的使用需求。
