小型折叠式四旋翼航拍无人机结构设计

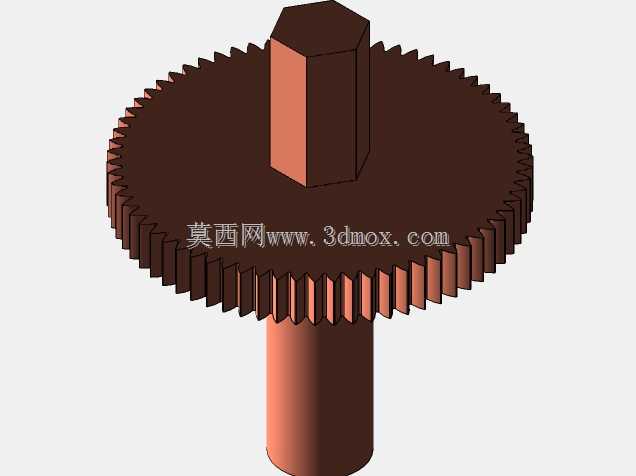

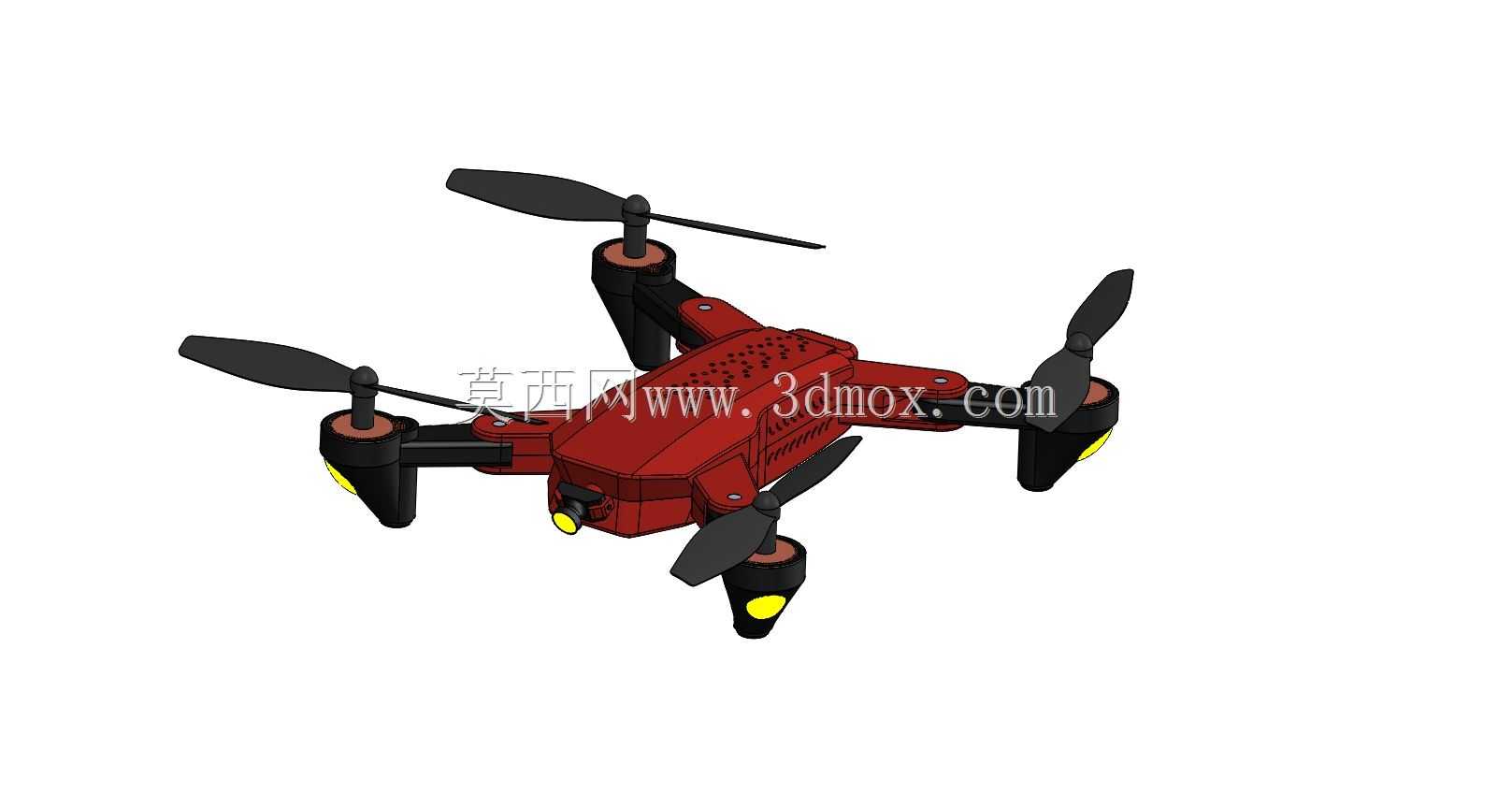

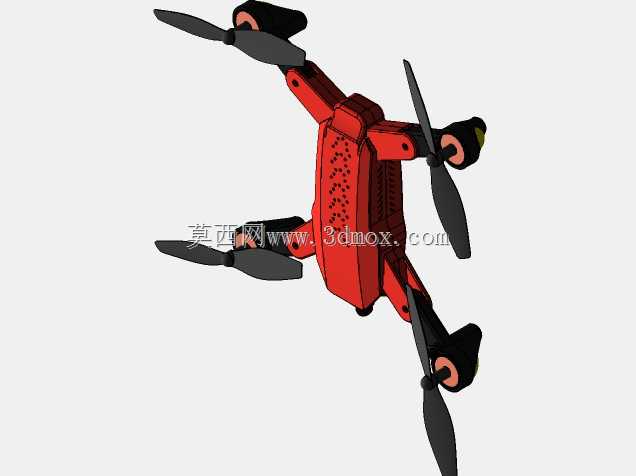

　　这款小型四旋翼飞行器的结构设计，核心围绕低空作业场景的便携性与飞行稳定性做平衡，在做整机结构排布时，首先考虑的是日常外场携带的需求，机臂采用可折叠式的铰接结构，折叠后整机外轮廓尺寸可压缩至展开状态的40%左右，能够轻松放入常规通勤背包的隔层中，不需要额外配备专用的设备防护箱，适配外场巡检、户外航拍这类需要频繁转场的作业场景。从实际用途出发，这款机型覆盖了多个民用低空作业场景：在农林领域可搭载轻量化多光谱传感器完成小地块作物长势巡查，相比固定翼航测设备不需要专用起降场地，在田埂、乡间小路这类狭小场地就能完成起降作业；在安防巡检场景下，可搭载轻量化可见光摄像头完成园区周界巡查、小型施工场地的进度航拍，相比人工巡查效率提升数倍，同时能抵达人员攀爬存在安全风险的屋顶、塔架周边完成近距离观测；在民用航拍领域，其轴距适配入门级航拍需求，能够挂载轻量化运动相机完成日常影像拍摄，满足普通用户的户外创作需求。

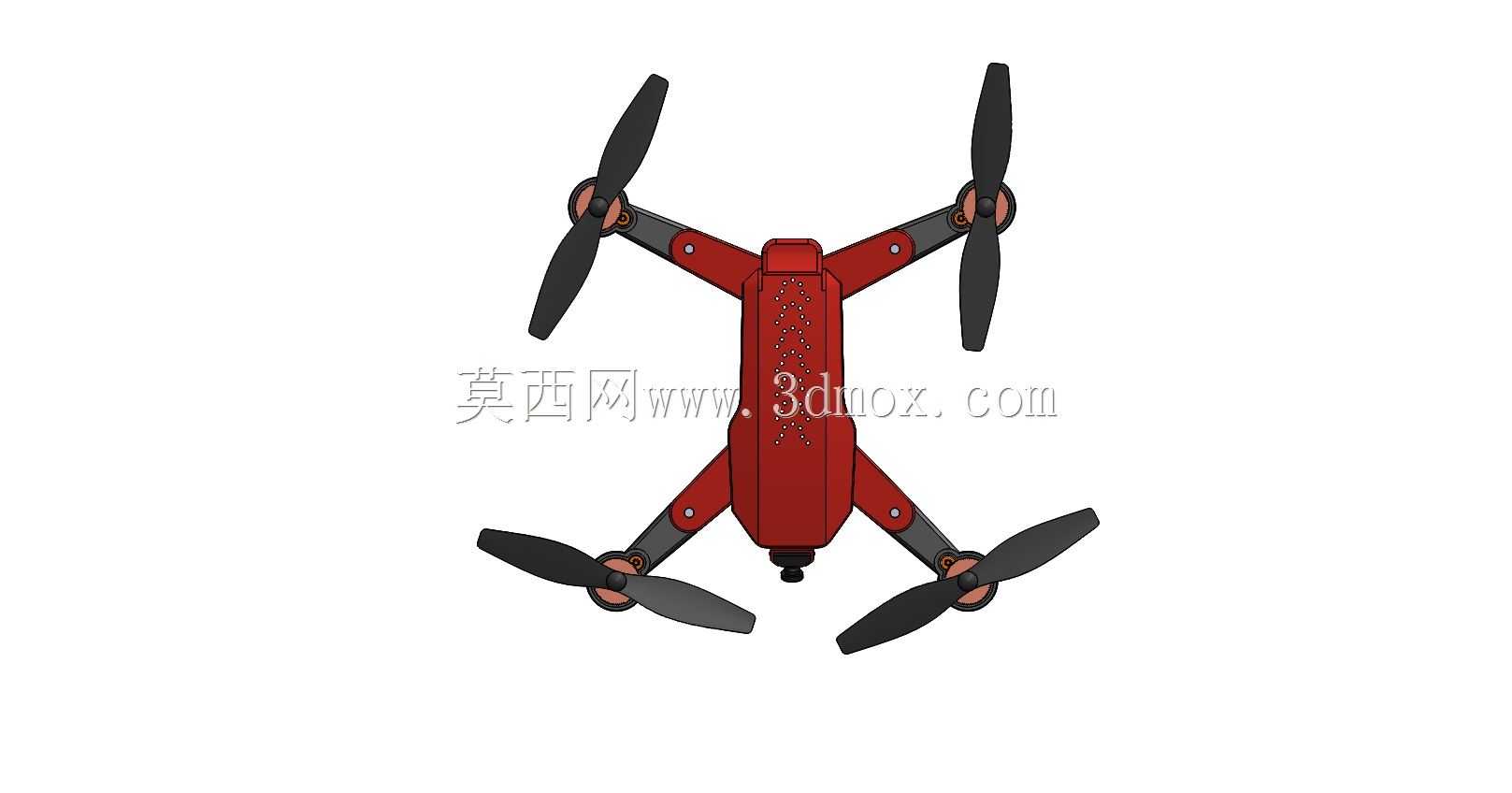

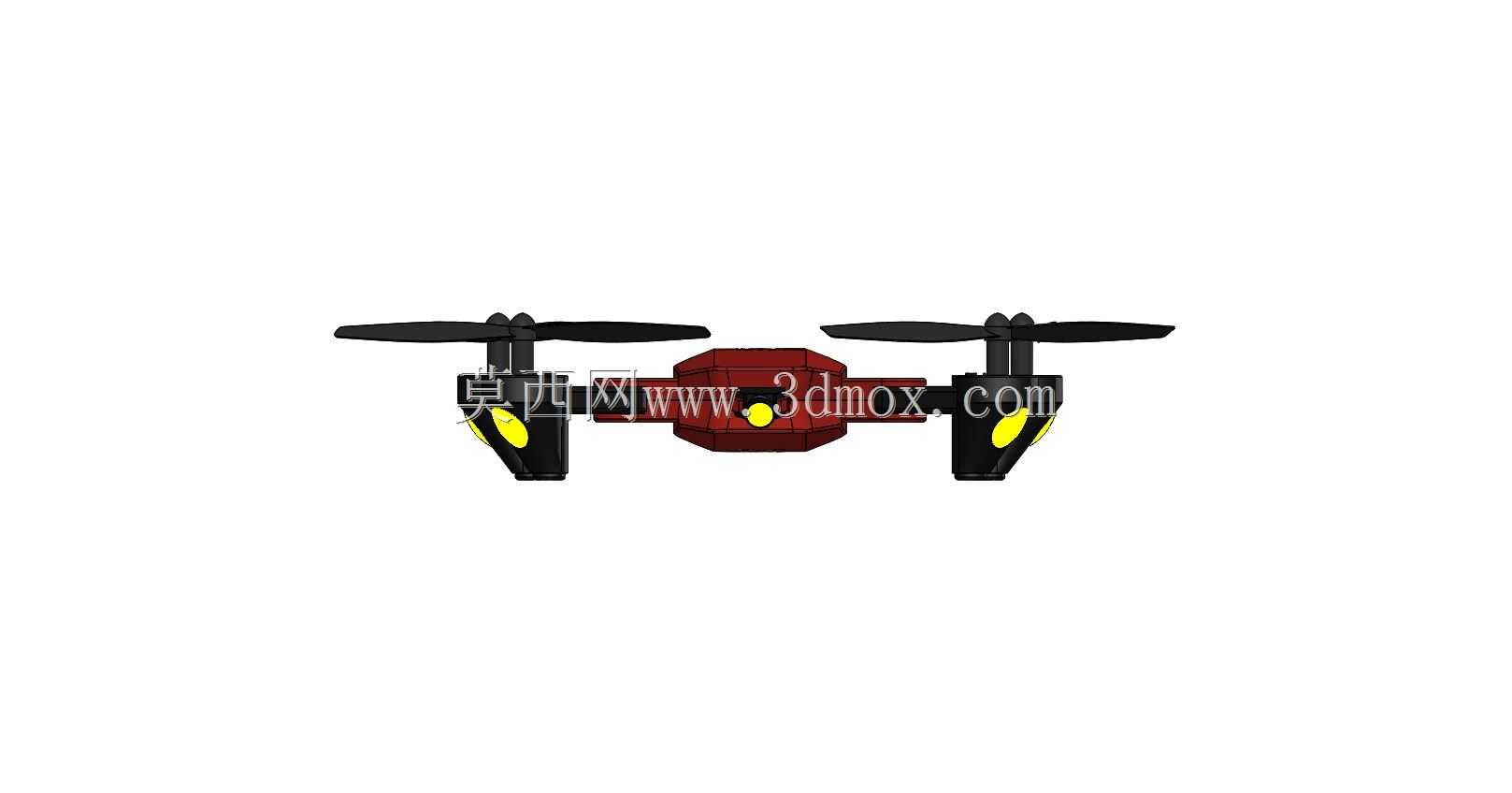

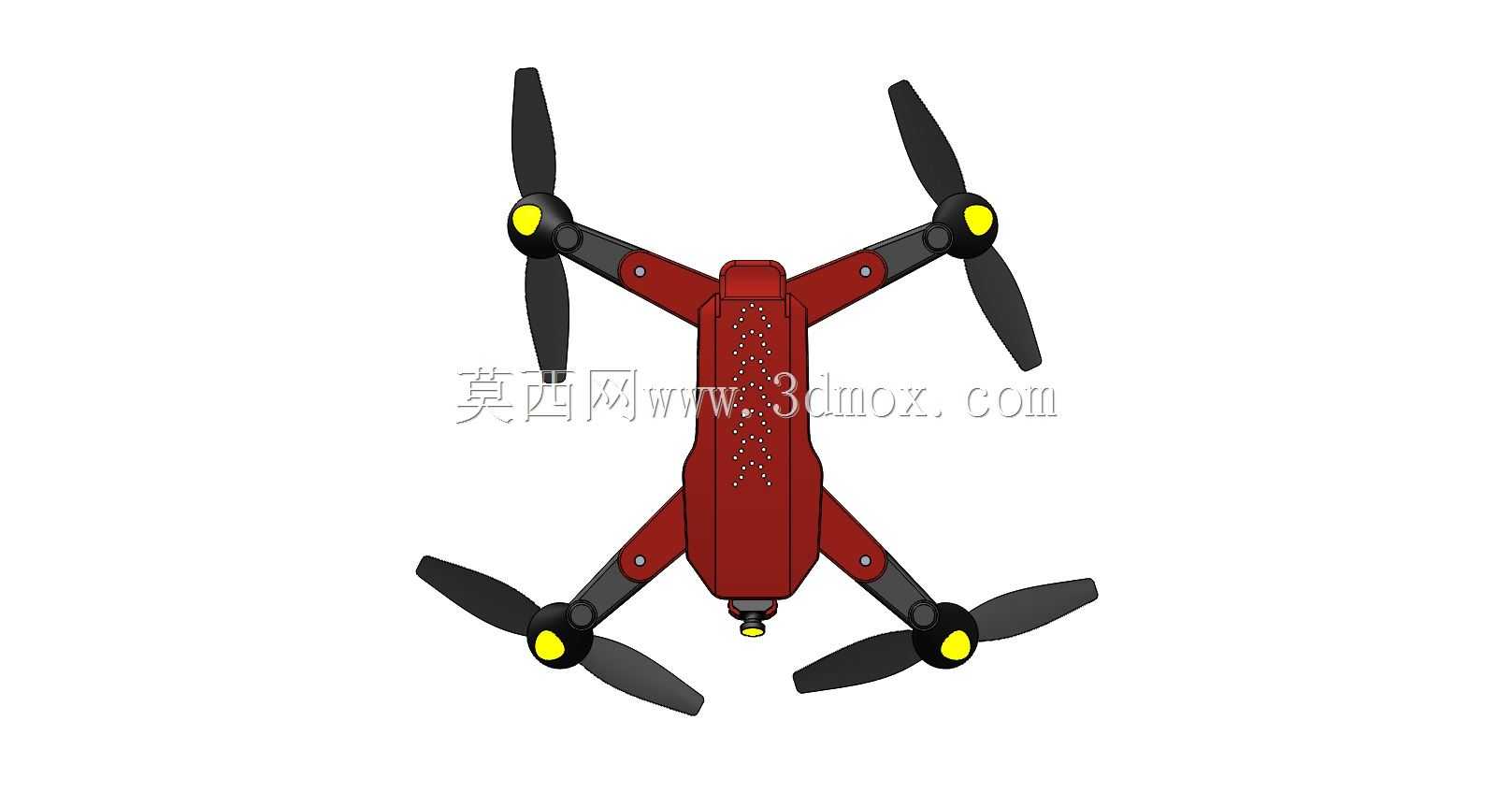

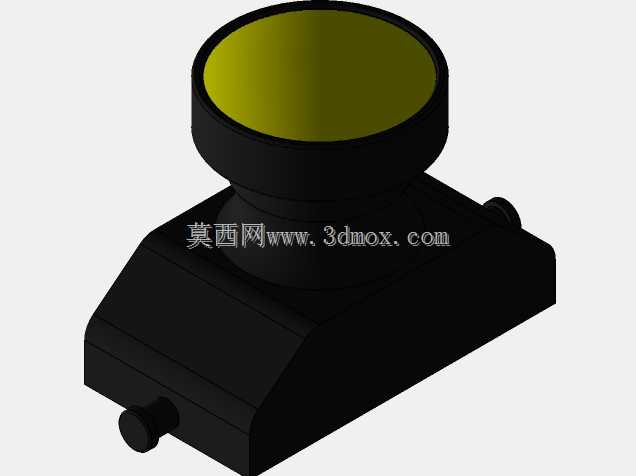

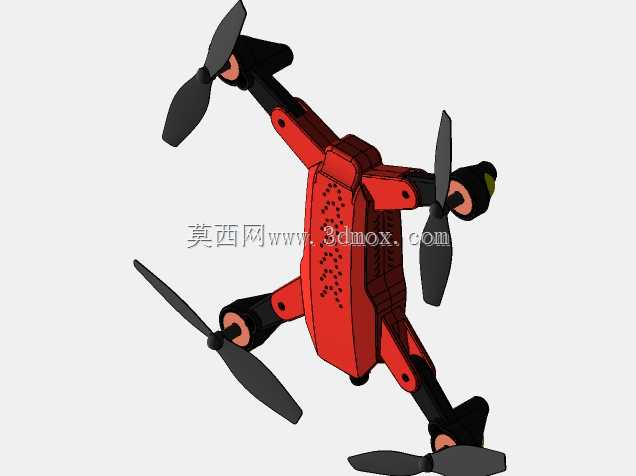

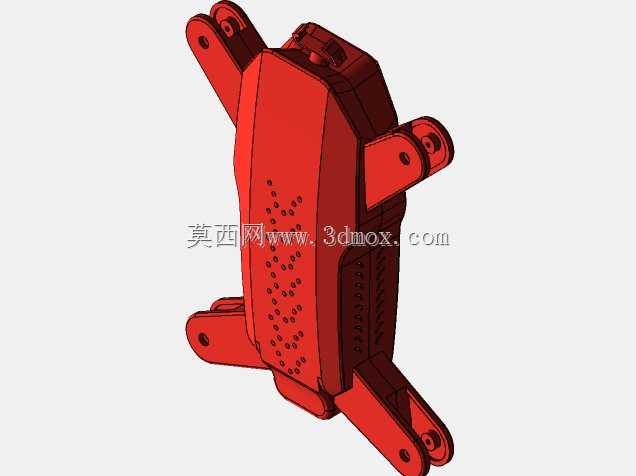

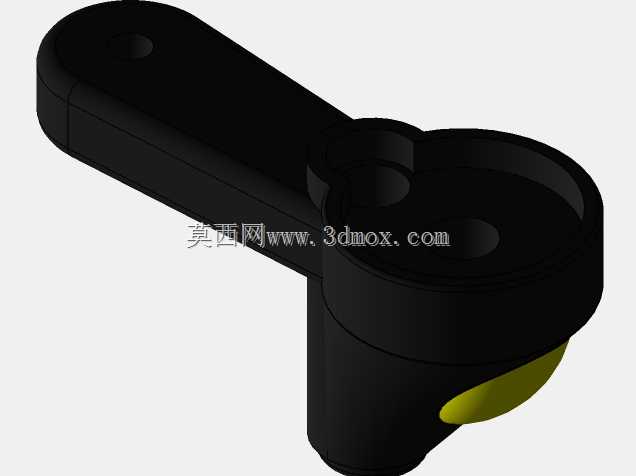

　　在功能特性的设计上，四个旋翼采用X型对称排布，相邻旋翼转向相反，通过飞控输出的转速差完成姿态调整，这种布局的优势在于悬停状态下的姿态稳定性更强，在3级以内的阵风环境下能够保持悬停位置偏差控制在较小范围内，满足定点拍摄、定点巡查的作业要求。机臂末端的电机安装座做了下沉式设计，让螺旋桨旋转平面与机身主体保持足够的安全间隙，避免大机动飞行时桨叶剐蹭机身结构，同时电机座集成了LED航行灯的安装位，能够在低光照环境下清晰辨识飞行器的机头朝向，降低低空飞行的碰撞风险。机身主体采用上下壳扣合的结构形式，中间预留了飞控板、电池、电调的安装腔体，腔体内部做了纵横交错的加强筋排布，在尽可能降低机身自重的前提下，保证机身的抗扭刚度，避免飞行过程中机身结构共振影响飞行姿态稳定性。电池仓设计在机身重心位置，采用抽拉式安装结构，更换电池时不需要拆解机身外壳，能够在外场快速完成电池更换，提升连续作业的效率，同时电池仓周边做了限位凸台，能够适配对应规格的锂聚合物电池，避免飞行过程中电池移位导致整机重心偏移影响飞行安全。

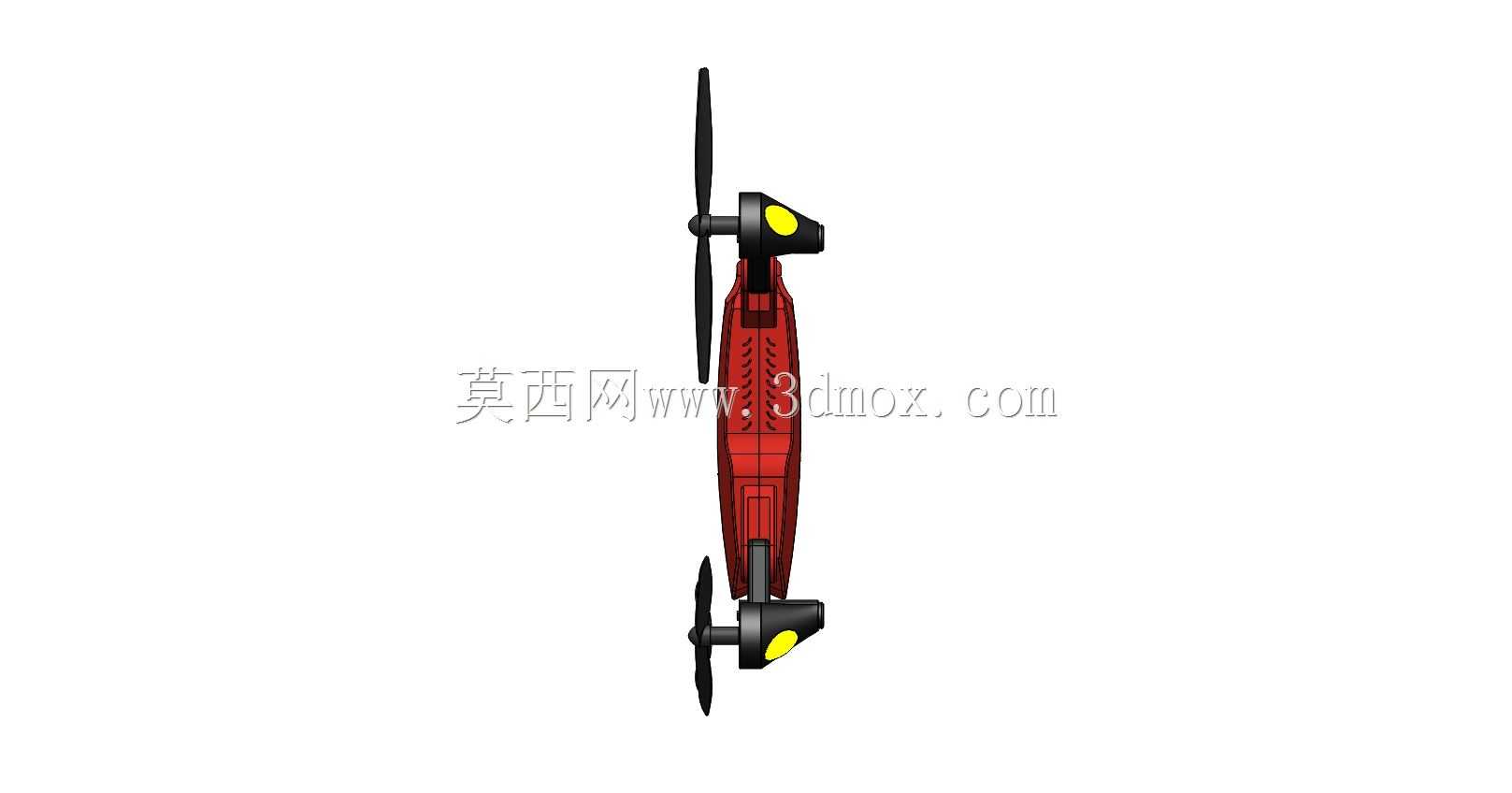

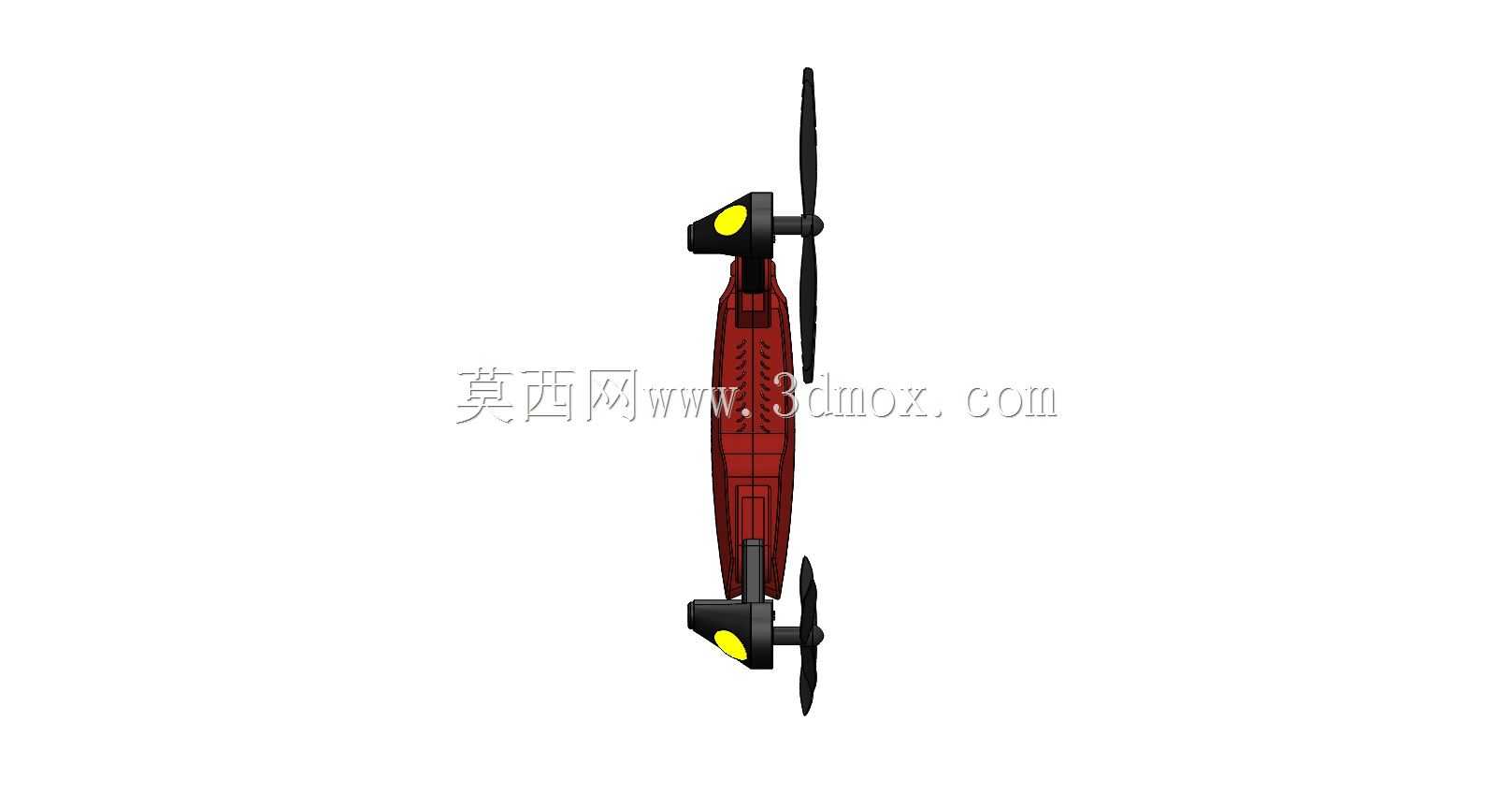

　　在安装边界的设计上，机臂与机身主体的铰接位置做了角度限位结构，机臂展开后自动锁止在水平位置，不需要额外的锁扣操作，折叠时只需要按压锁止按钮即可将机臂折叠贴靠在机身侧面，铰接轴的阻尼经过调校，长期使用后也不会出现机臂松旷的问题。螺旋桨采用快拆式安装结构，通过桨座的弹性卡扣与电机轴固定，不需要额外工具就能完成桨叶的更换，同时桨叶做了动静平衡调校，高速旋转时的振动量控制在飞控陀螺仪可适配的范围内，避免振动过大导致航拍画面出现果冻效应。机身底部预留了通用挂载接口，接口的安装孔位间距适配市面上主流的轻量化运动相机、迷你空投装置、小型喊话器等挂载配件，用户可以根据不同的作业需求快速更换挂载设备，不需要对机身结构做二次改装。起落架采用与机身一体化的短脚架设计，高度刚好能够让底部挂载的相机镜头在降落时不接触地面，同时不会因为起落架过高导致整机重心上抬影响飞行稳定性，脚架底部做了圆弧过渡，降落时能够起到一定的缓冲作用，降低硬着陆对机身内部电子元件的冲击。

　　在结构细节的处理上，机身外壳的散热孔做了斜向排布设计，既能够保证飞行过程中气流穿过腔体带走电调、飞控工作产生的热量，又能避免雨水直接溅入腔体内部损坏电子元件，适配小雨天气下的短时作业需求。电机座与机臂的连接位置做了走线槽设计，电机的供电线能够完全埋入机臂内部的走线腔中，不会外露在机身表面，既降低了飞行过程中的风阻，也避免电线被桨叶剐蹭造成短路故障。整机的重量分配经过反复调校，四个机臂的重量差控制在1g以内，保证整机重心与几何中心完全重合，降低飞控的姿态修正负担，提升续航时间与飞行稳定性。
