这套双立柱龙门式举升回转机构,主要面向车间内重载工件的跨工位转运、姿态调整作业场景,常见于机加工工序间的工件上下料、焊接工位的工件翻转对位、装配线的重型部件举升回转对位环节,适配需要在垂直方向完成高度调整、同时绕垂直轴完成角度回转的作业需求,替代传统人工配合行车的低效作业模式,降低重型工件搬运过程中的磕碰风险与作业人员劳动强度。

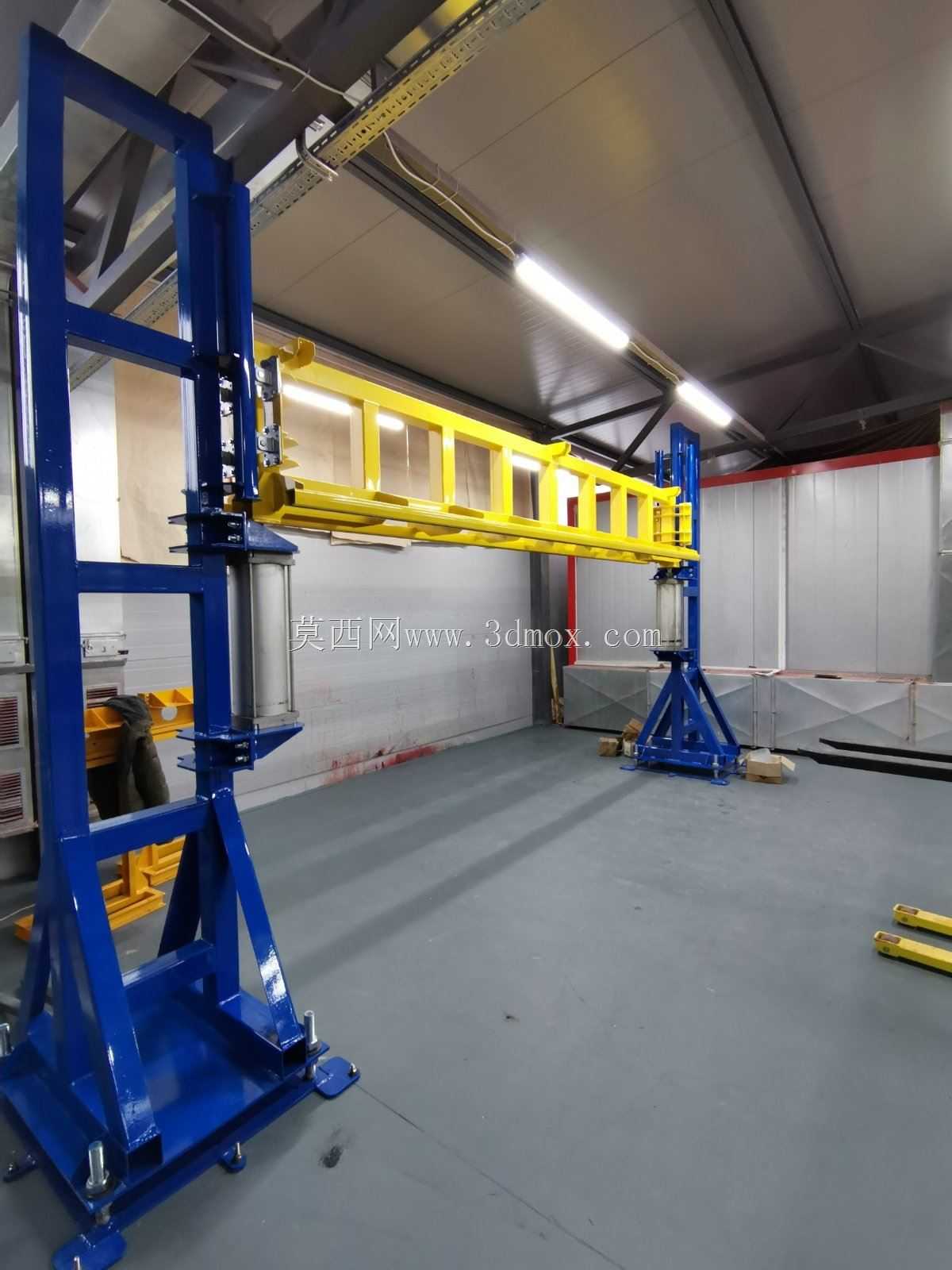

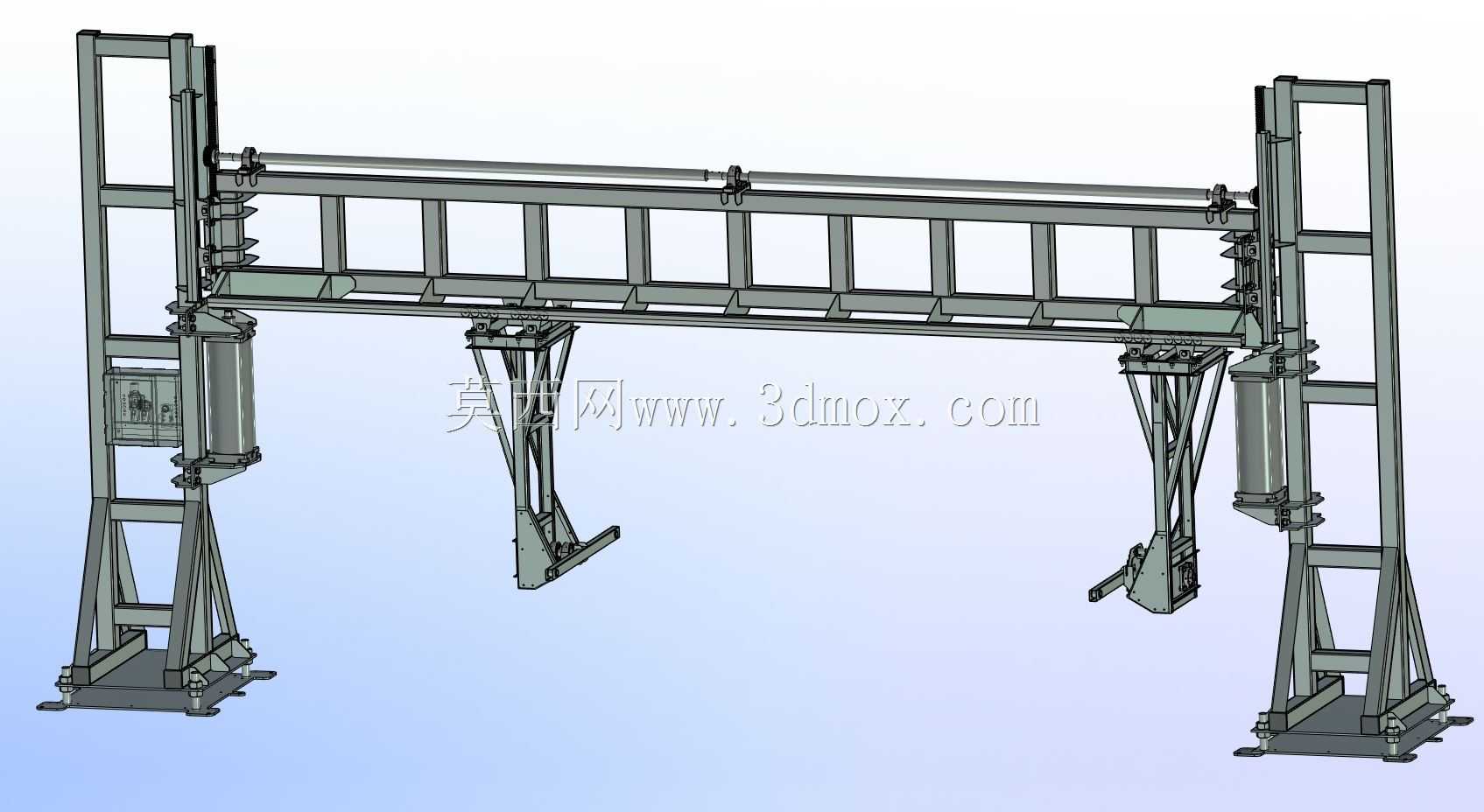

从功能实现逻辑来看,整套机构以两侧对称布置的箱型焊接立柱作为承载主体,立柱底部设置带调节脚杯的安装底板,可直接通过膨胀螺栓固定在车间硬化地坪上,安装时需保证两侧立柱的导轨安装面平行度公差控制在0.2mm/m以内,跨距根据现场作业覆盖范围设定,常规适配2-4m宽度的作业区间,整体垂直举升行程可根据工位需求在0.5-1.5m区间调整,额定承载覆盖500-2000kg的作业负载。垂直举升动作由立柱内侧布置的标准气缸提供驱动力,气缸缸筒通过法兰支座固定在立柱下部基座,活塞杆端部与龙门横梁的滑台座铰接,滑台通过线性导轨与立柱主体连接,保证举升过程的运动平顺性,避免侧向载荷对气缸活塞杆造成偏磨损伤,导轨选型时需额外核算偏载工况下的滑块额定静载荷,预留至少2.5倍的安全系数,应对工件挂载偏心带来的附加弯矩。

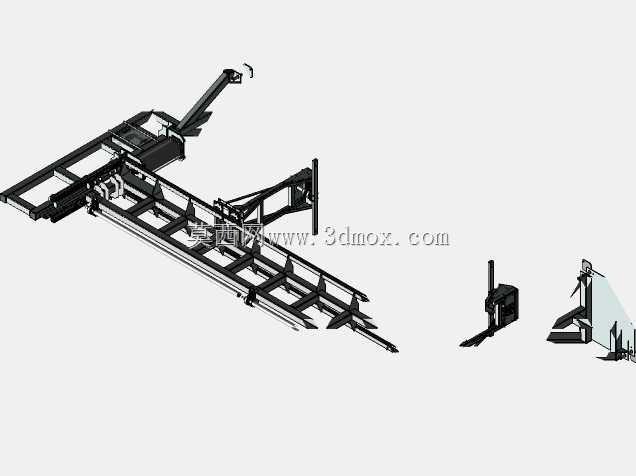

横梁主体采用型钢焊接的箱型梁结构,内部焊接加强筋板控制焊接变形,焊后需进行去应力退火处理,再整体加工导轨安装面与气缸连接座的安装基准面,保证横梁的直线度与安装精度。横梁下方对称布置两套可独立回转的吊挂夹具,夹具上部通过回转支承与横梁滑座连接,可根据作业需求选择带阻尼的手动回转结构,或者配置齿轮减速马达驱动的电动回转结构,实现0-180度范围内的任意角度停位,满足工件不同面的加工作业对位需求;夹具下端可根据挂载工件的外形更换适配的抱夹、吊钩或者真空吸盘组件,适配不同结构类型的工件挂载需求。
设计过程中需要重点考虑几个工程细节:首先是两侧气缸的同步控制问题,常规采用气路串联的节流阀调节同步精度,对于举升行程超过1m、负载超过1t的工况,需要额外配置同步齿轮齿条机构或者同步轴,强制两侧滑台的升降位移保持一致,避免横梁倾斜导致的卡滞甚至结构失稳问题;其次是限位与安全防护设计,立柱上下端需要设置硬限位橡胶缓冲块与磁性开关行程限位,同时在气路中配置气源失压保护阀,当车间气源突然中断时,气缸气路自动锁止,避免横梁突然下坠引发安全事故;另外,整套机构的气动控制回路需要配置调压阀与油雾器,保证气缸工作压力稳定在额定区间,延长气动元件的使用寿命。
从安装边界来看,整套机构的地面安装区域需要避开地下管线布设位置,基础地坪的混凝土厚度不低于200mm,保证安装脚杯的固定强度;机构顶部距离车间行车的最低运行高度需要预留至少300mm的安全间隙,避免与其他车间设备发生运动干涉;机构作业覆盖范围内的地面需要设置安全警示标识,非作业人员禁止进入举升作业区间。日常维护过程中,需要定期检查导轨滑块的润滑状态、气缸活塞杆的表面磨损情况、回转支承的连接螺栓预紧力,每季度对同步机构的传动间隙进行一次校准,保证机构长期运行的精度与可靠性。
