工业防水型TMC-3PG电缆接线盒结构

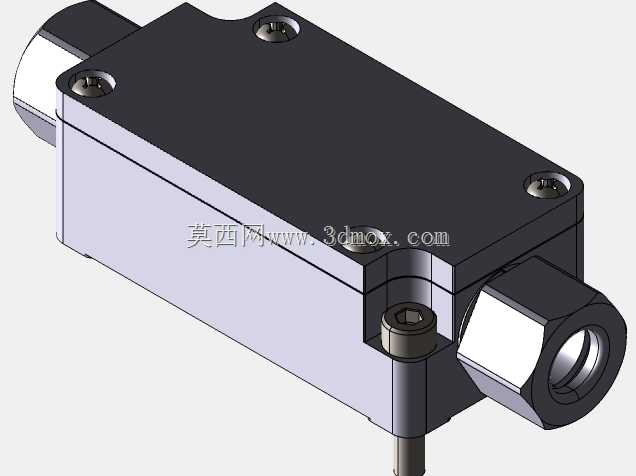

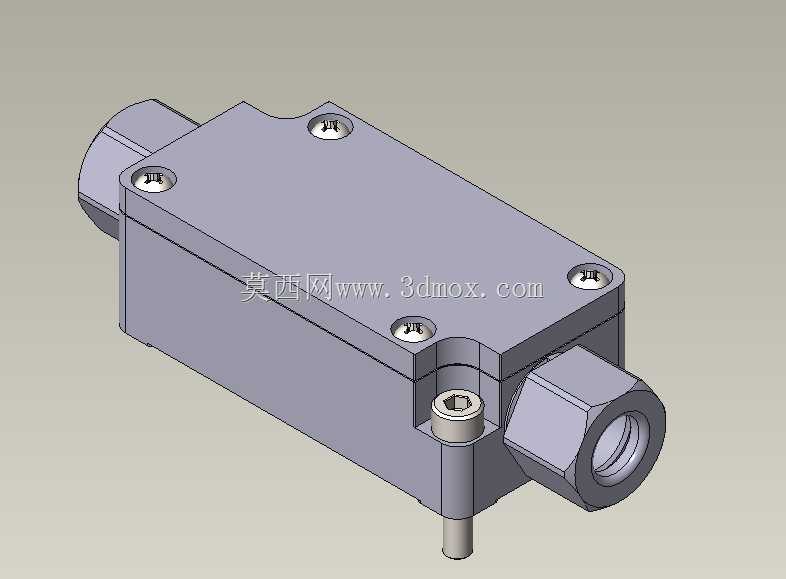

　　在工业现场的电气布线环节，这类密封型接线盒是线缆分接、转接过程中必不可少的防护部件，尤其在机床内部走线、户外设备电气连接、工业自动化产线线缆接驳场景中，承担着线缆接点防护、绝缘隔离、外力防护的核心作用。不同于民用接线盒的简易结构，这款TMC-3PG接线盒采用上下对合的壳体结构，上盖与下座之间配置密封胶垫，通过多组内六角螺钉实现周向压紧，能够有效阻挡粉尘、切削液、喷淋水进入盒体内部，满足工业场景下的IP防护要求，适配车间多油污、多切削液飞溅的复杂工况。

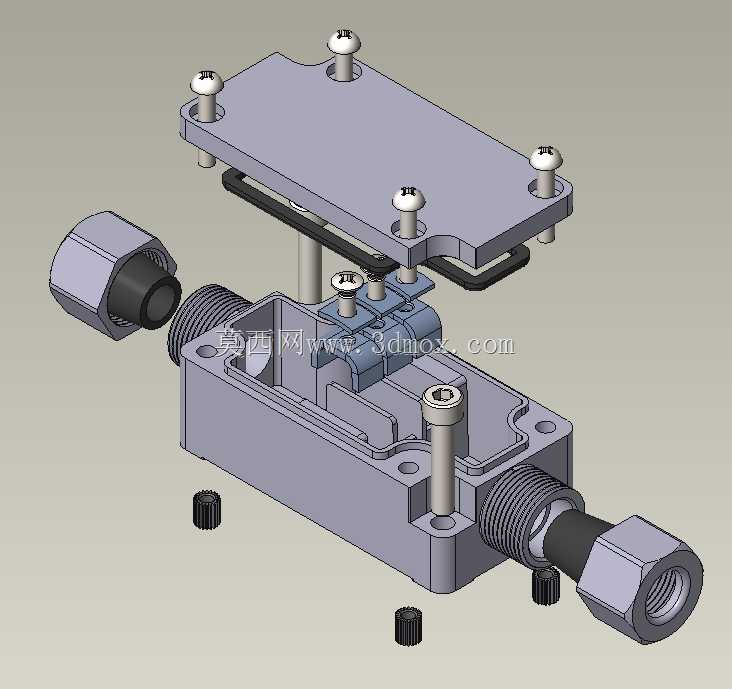

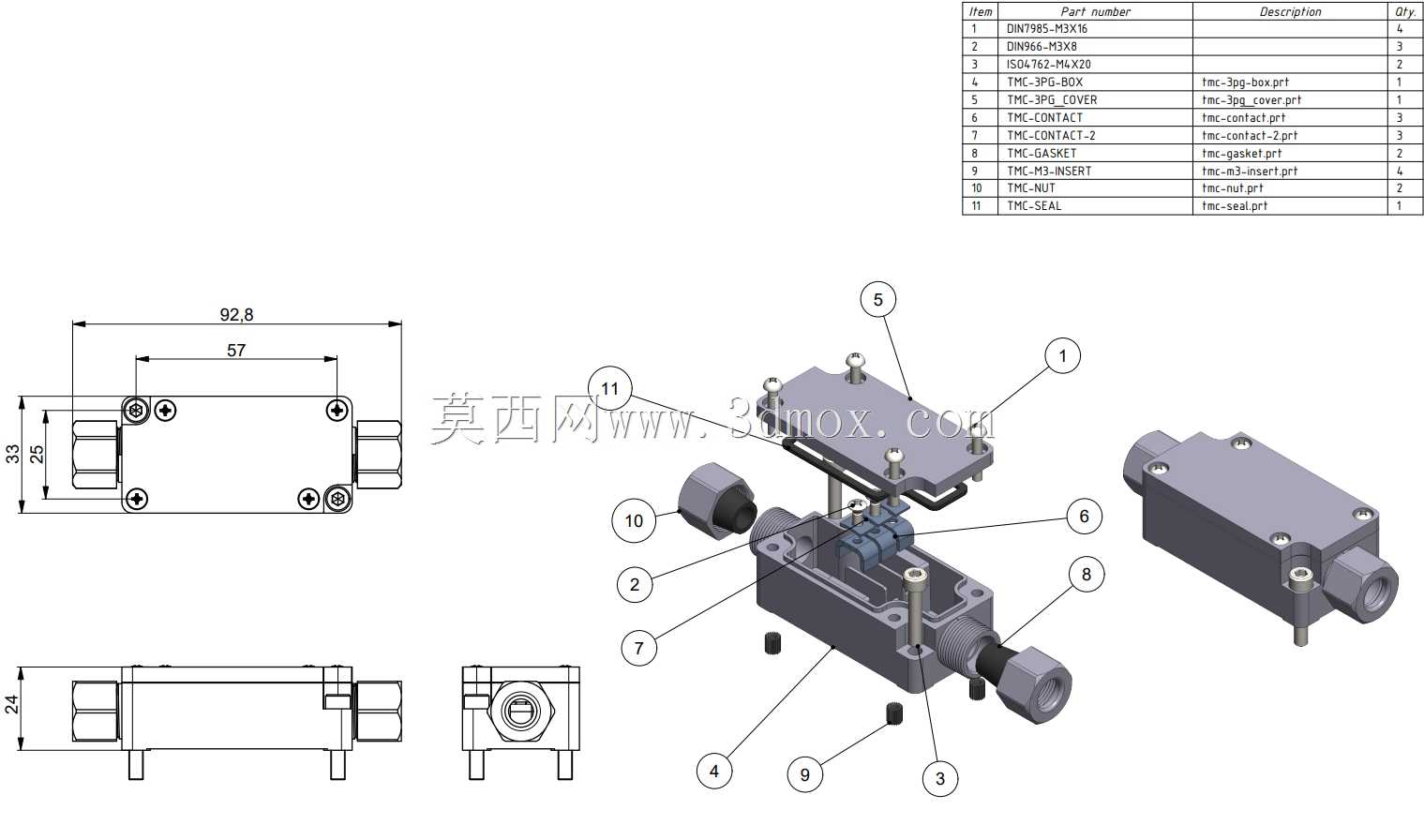

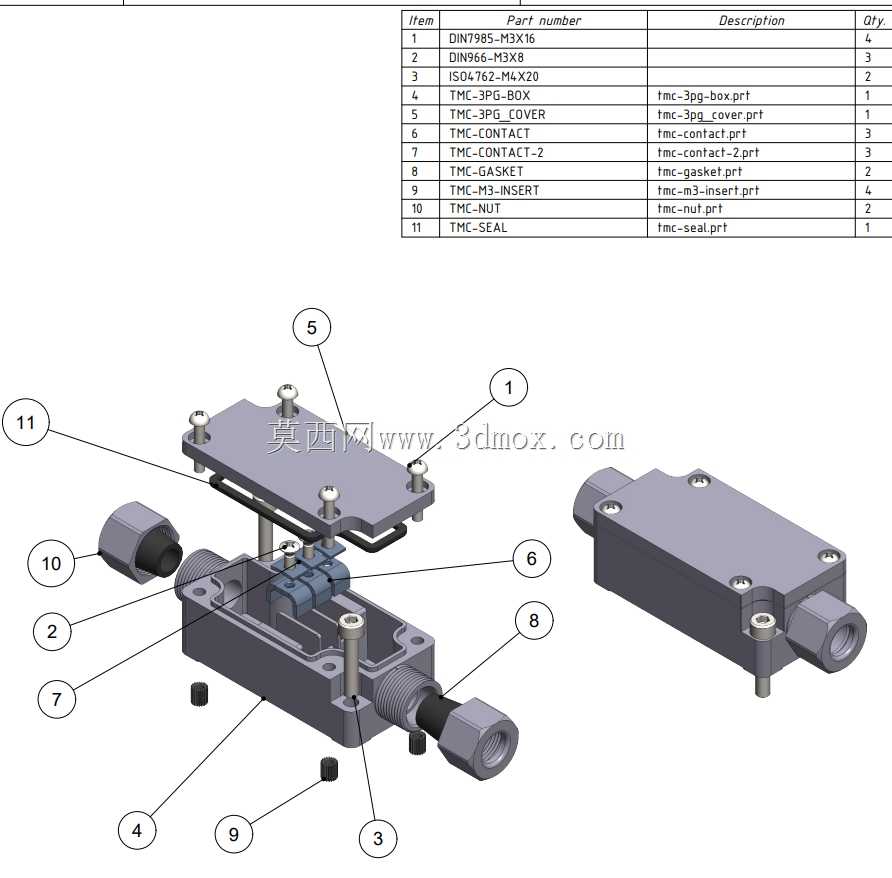

　　从结构设计逻辑来看，盒体内部预留了端子安装位，可同时容纳多组线缆接点，两端的电缆接头采用螺纹锁紧配合密封锥套的结构，能够适配不同线径的外部电缆接入，在固定线缆的同时实现进线部位的径向密封，避免线缆拉扯导致接点松脱，也能防止液体顺着线缆间隙渗入盒内。盒体底座上预留了多个安装固定孔位，既可以通过底部的凸台实现嵌入式安装，也能通过螺钉直接固定在设备安装板、机床壁板上，安装边界的适配性较强，不需要额外制作复杂的转接支架就能完成现场装配。

　　在实际选型应用中，这类接线盒通常用于传感器线缆分接、低压控制回路转接、设备外部线缆延长接点的防护，相比开放式的端子排接线，密封壳体能够避免接点暴露在工业环境中出现氧化、短路、积尘导致的接触不良问题。设计过程中，壳体的壁厚经过校核，既保证了螺钉压紧时的结构强度，不会出现壳体变形导致密封失效，也控制了整体重量，不会给安装部位带来额外的负载。上下盖的定位结构采用凸台凹槽配合，装配时能够快速对齐螺钉孔，减少现场装配的对位时间，密封胶垫的安装槽设置在上下盖的结合面处，胶垫压缩量控制在合理区间，既保证密封性能，也不会因为压缩量过大导致胶垫长期使用后出现永久变形失效。

　　盒体内部的端子固定位采用卡槽式设计，不需要额外打螺钉就能将端子排固定在底座上，方便后期维护时快速更换端子组件，两端的电缆接头采用标准公制螺纹，和市面上通用的电缆防水接头完全兼容，现场布线时如果需要适配特殊线径的线缆，只需要更换对应规格的接头即可，不需要对盒体本身进行二次加工。从安装尺寸来看，盒体整体呈长方体结构，两端的接头伸出长度经过优化，不会占用过多的设备内部走线空间，在机床的电气仓、自动化设备的走线槽旁、户外小型设备的接线部位都能灵活布置，安装时的操作空间要求较低，即使在狭窄的设备缝隙中也能完成接线和固定操作。

　　在结构细节处理上，所有的螺钉安装孔都做了沉台设计，螺钉锁紧后头部不会突出盒体表面，避免安装过程中突出的螺钉头刮擦线缆或者操作人员，盒体内部的棱角都做了圆角过渡，防止穿线时尖锐的棱角划伤线缆绝缘层。底座上的排水槽设计能够将意外渗入盒内的少量凝露及时排出，避免积液浸泡接点导致绝缘性能下降，这种细节设计在昼夜温差较大的户外场景、或者存在冷热交替的设备周边应用时，能够大幅降低接点故障的概率。不同于市面上部分薄壳接线盒容易出现的开裂、滑牙问题，这款接线盒的螺纹孔部位都做了加厚处理，多次拆装维护也不会出现螺纹滑牙的问题，适配工业场景下需要频繁检修、改线的使用需求。
