半英寸外螺纹连接网状过滤组件

在小型液压站、润滑系统、微型气动回路以及家用净水、小型化工试剂输送管路中，半英寸规格的管路是小流量介质输送最常用的通径配置，这类管路往往因为介质中混入的加工铁屑、管路锈蚀残渣、流体本身携带的固体杂质，容易造成后端节流孔堵塞、阀芯卡滞、密封面划伤等故障，这类故障在小通径管路中出现的概率远大于大通径管路——因为通径越小，同等粒径的杂质对过流截面的占比越高，哪怕是直径0.5mm的碎屑，都可能直接堵死通径仅几毫米的阻尼孔。这款半英寸网状过滤组件，就是专门针对这类小通径管路的进液端防护设计的，通常安装在泵的吸入口、阀组的进液端，作为介质进入核心元件前的第一道粗过滤屏障。

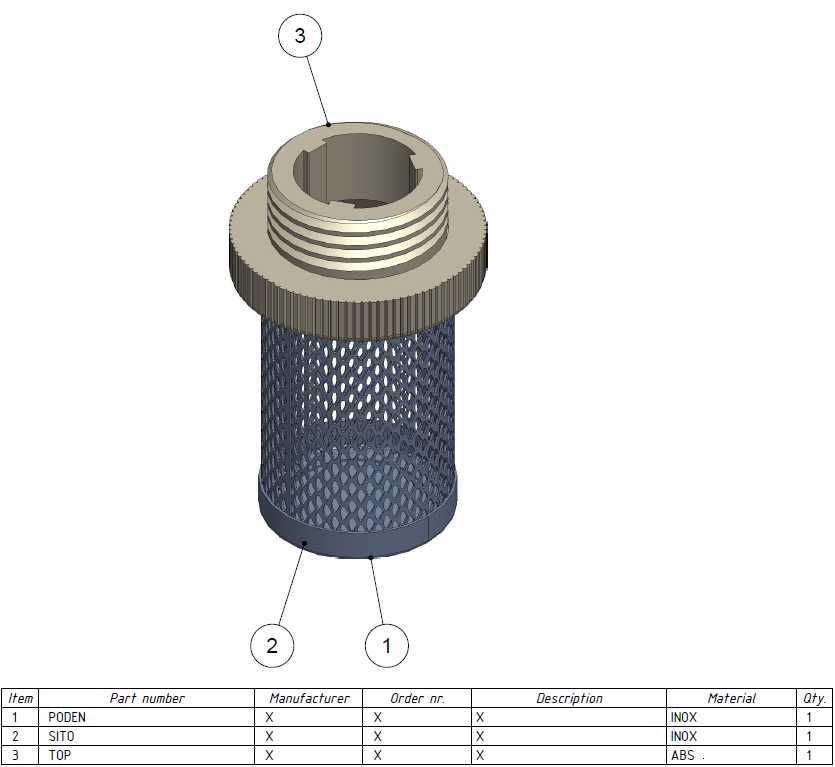

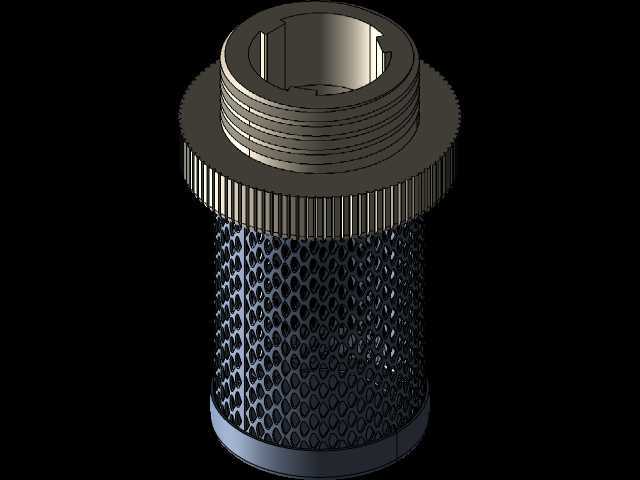

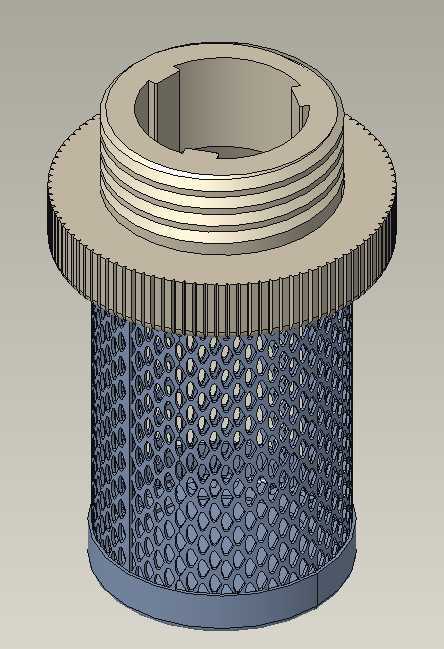

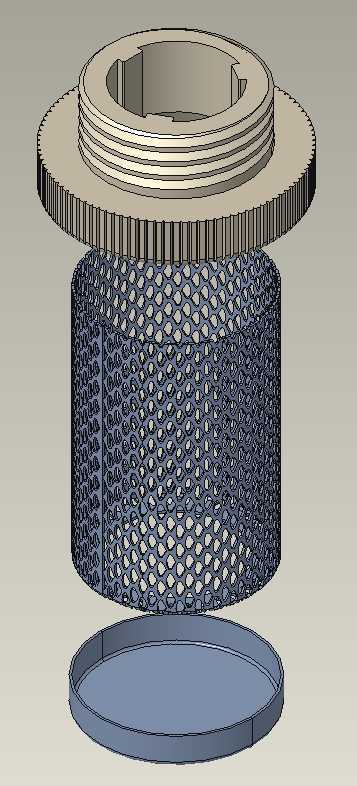

从结构设计来看，整个组件分为三个核心部分：顶部的外螺纹连接接头、中部的滚花锁紧结构、下部的网状过滤筒体。顶部的外螺纹采用标准G1/2管螺纹，牙型角55度，配合密封垫可以直接拧入对应内螺纹的管路接口，不需要额外加工过渡接头，适配市面上绝大多数半英寸规格的泵吸入口、阀块进油口；接头部分做了内凹的通腔设计，通腔直径和下部滤网的有效过流直径一致，避免在接头位置出现通径突变造成的流阻陡增，也减少杂质在接头位置的沉积。接头下方的滚花结构是为了徒手安装设计的，在没有扳手的狭小安装空间里，操作人员可以直接用手拧动滚花部位完成初步紧固，滚花的齿距和齿深经过优化，既不会因为齿太尖锐划伤操作人员手部，也能保证足够的摩擦力，不会因为手上沾了油液就出现打滑。

下部的网状过滤筒体是核心功能部件，采用金属编织网卷制焊接而成，网孔的目数针对粗过滤场景设定，既可以拦截直径大于0.15mm的固体颗粒，又不会因为网孔过密造成吸液阻力过大——尤其是在泵的吸入口使用时，如果吸液阻力过大，会造成泵的气蚀，降低泵的使用寿命，甚至出现吸不上液的情况。滤网的底部做了封底设计，所有进入管路的介质都必须经过滤网侧面的网孔才能进入上部接头，不会出现旁通漏滤的情况；滤网和上部接头的连接采用压合+焊接的工艺，保证连接强度，不会因为介质的长期冲刷或者安装时的磕碰出现滤网脱落的情况。

从安装边界来看，整个组件的总长度控制在适配狭小安装空间的范围内，最大外径比螺纹大径大出的尺寸刚好是滚花结构的宽度，安装时只需要在接口位置预留出比最大外径大5mm的操作空间即可，不需要额外预留扳手的操作空间，非常适合集成在紧凑的阀岛、小型液压动力单元内部。在实际选型时需要注意，这款过滤组件属于粗过滤部件，适合拦截大颗粒杂质，如果需要高精度过滤，还要在后端加装精度更高的滤芯；另外因为滤网是金属编织材质，不适合过滤带有强腐蚀性的介质，也不适合在超过120摄氏度的高温环境下长期使用，避免网丝出现腐蚀或者强度下降。

建模的时候，要特别注意管螺纹的牙型参数和标准的一致性，很多新手建模的时候容易把管螺纹和普通公制螺纹混淆，导致做出来的模型3D打印或者加工之后拧不进去；另外滤网部分的建模不需要把每一个网孔都实体化，那样会造成模型面数过高，占用过多的系统资源，通常采用外观纹理贴图配合简化的筒体结构即可，既可以保证外观的真实性，又不会影响整体装配的干涉检查。滚花部分的建模如果是用于渲染展示，可以做出真实的滚花齿形，如果是用于装配仿真，简化成滚花纹理的圆柱面即可，不需要做细节齿形，避免模型过大影响装配效率。在实际管路布置时，这款过滤组件要尽量安装在介质流向的上升段，避免杂质沉积在滤网底部造成堵塞，同时要预留出拆卸的空间，定期拆下清理滤网上截留的杂质，保证过流面积充足。
