工业三相异步鼠笼式电动机结构设计

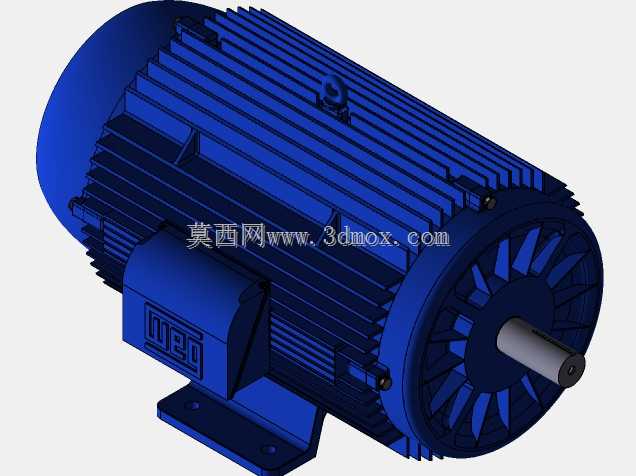

　　这款鼠笼式三相异步电动机的三维结构，完整还原了工业场景中应用最广泛的低压大功率动力输出部件的全部细节，从机座散热筋的排布到接线盒的安装位，再到端盖风叶、输出轴的配合公差都做了精准还原。在实际工业场景中，这类电机覆盖了从机床主轴驱动、输送线辊筒动力、风机水泵负载到起重设备牵引的绝大多数通用传动需求，是离散制造业产线、流程工业辅机系统里占比最高的动力源，不同功率段的同结构电机可以通过调整铁芯叠厚、绕组参数适配不同负载特性，不需要大幅改动外部安装尺寸，这也是这类结构能成为行业通用标准的核心原因。

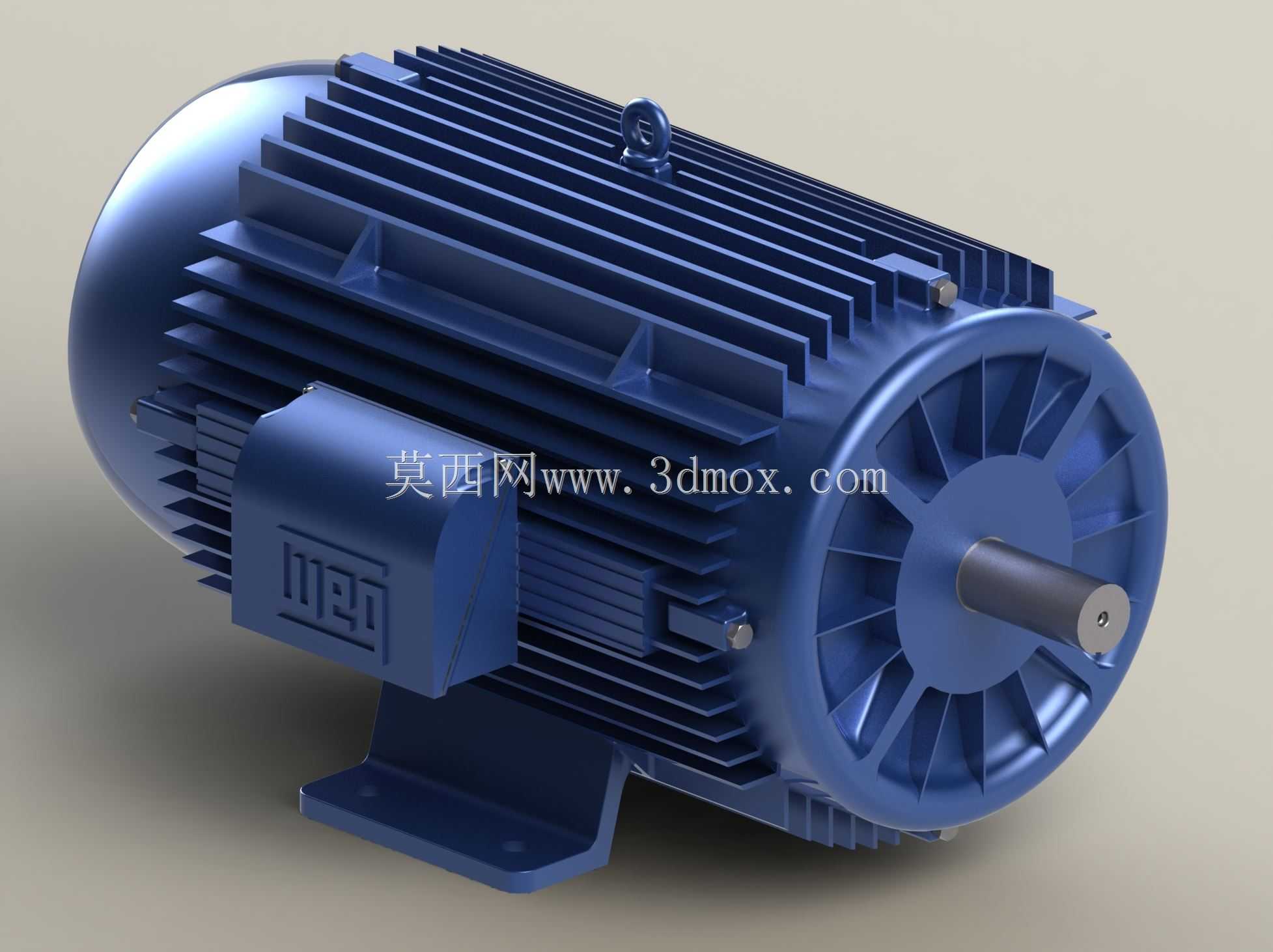

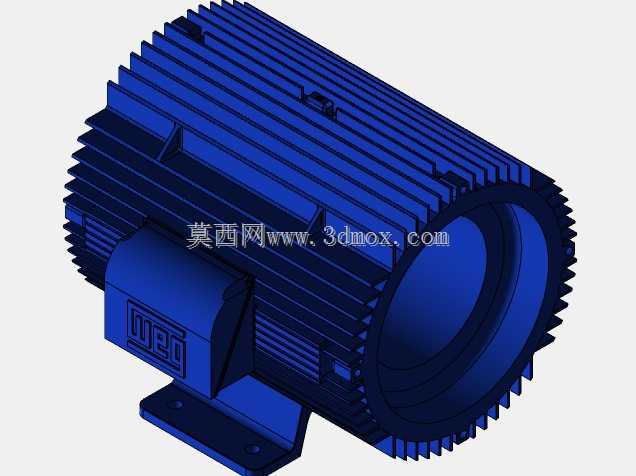

　　从设计思路来看，机座采用的是铸铁一体铸造成型的带底脚卧式结构，表面轴向排布的散热筋并非等厚设计，靠近接线盒一侧的筋条高度略低，是为了避让接线盒的安装空间同时保证接线操作的安全距离，而机座非输出端的散热筋密度更高，对应尾部风罩内离心风叶的出风方向，能让冷却气流顺着筋条间隙快速带走绕组运行产生的热量，避免长期高负载运行时出现绕组温升超标的问题。底脚的安装孔做了长圆孔设计，允许安装时在轴向有一定的调整余量，抵消设备机架焊接加工带来的位置误差，不需要二次扩孔就能完成同轴度的初步找正，这一点在现场设备改造更换电机时能大幅缩短停机调试的时间。

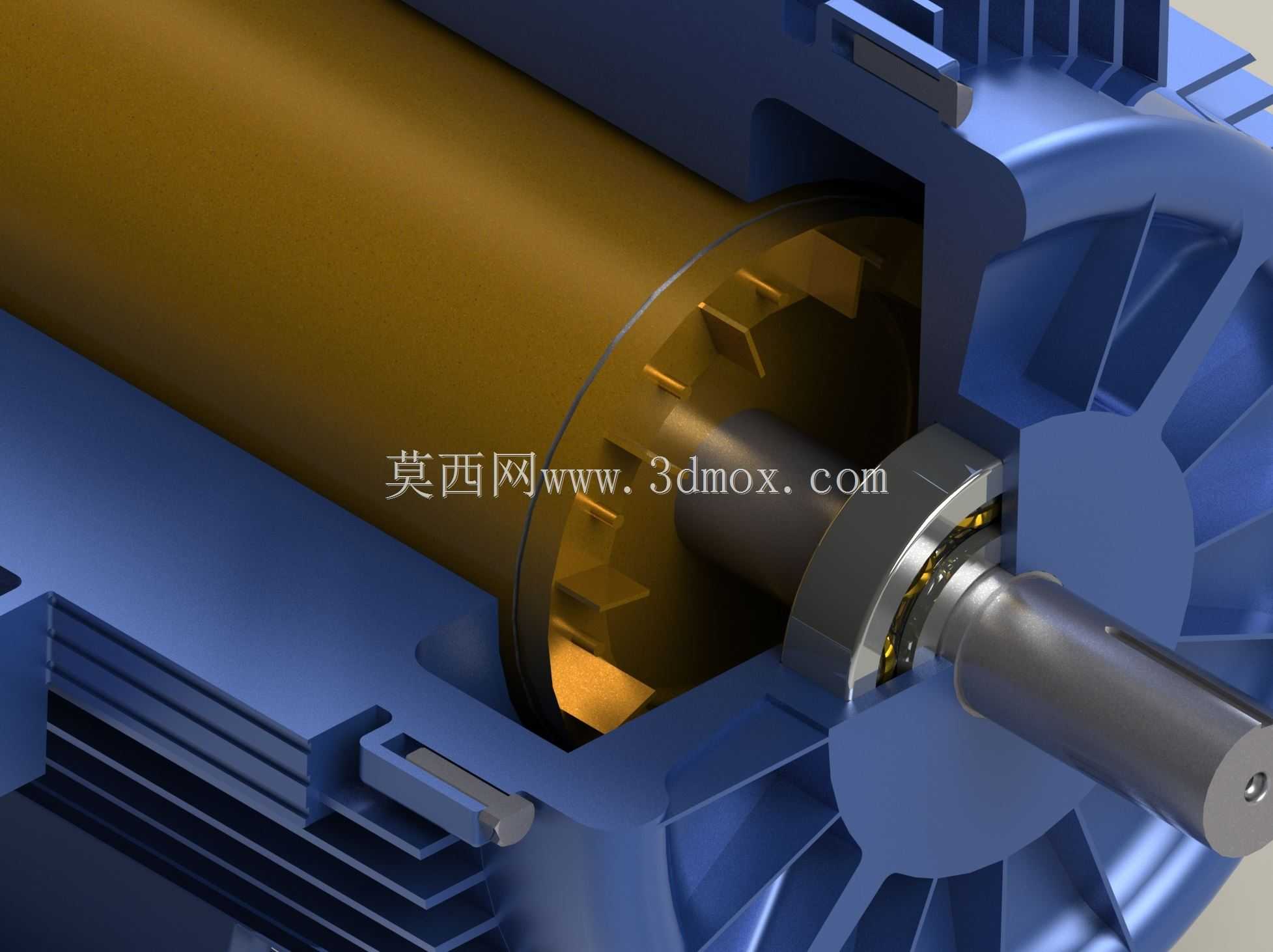

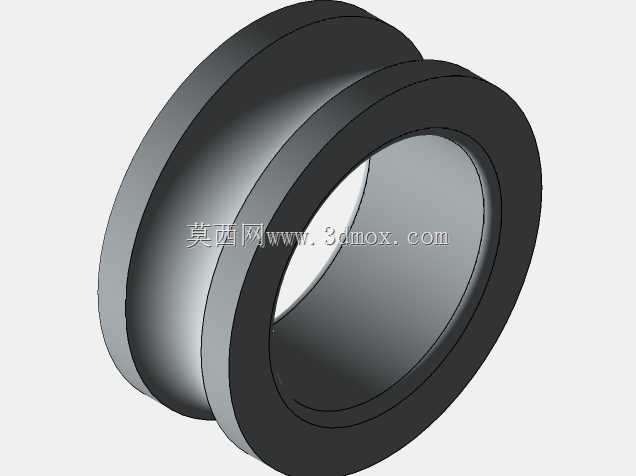

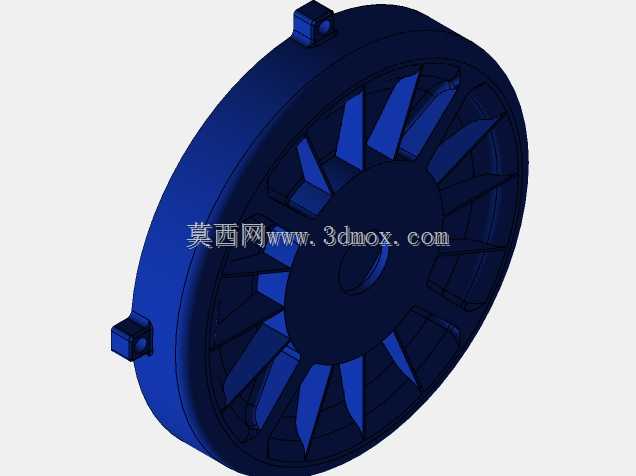

　　输出轴采用的是标准平键轴伸结构，轴肩位置的挡圈槽、轴承位的配合公差都按照通用工业标准做了还原，端盖的轴承室与机座止口的配合面做了定位凸台设计，装配时不需要额外打表就能保证端盖与机座的同轴度，减少转子转动时的径向跳动。接线盒的位置设置在机座侧面，盒内预留了三相接线柱的安装空间以及接地端子的固定位，盒盖的密封槽结构也做了体现，能满足一般工业车间的防尘防溅要求，如果是户外使用场景只需要更换密封胶条就能提升防护等级，不需要改动整体结构。

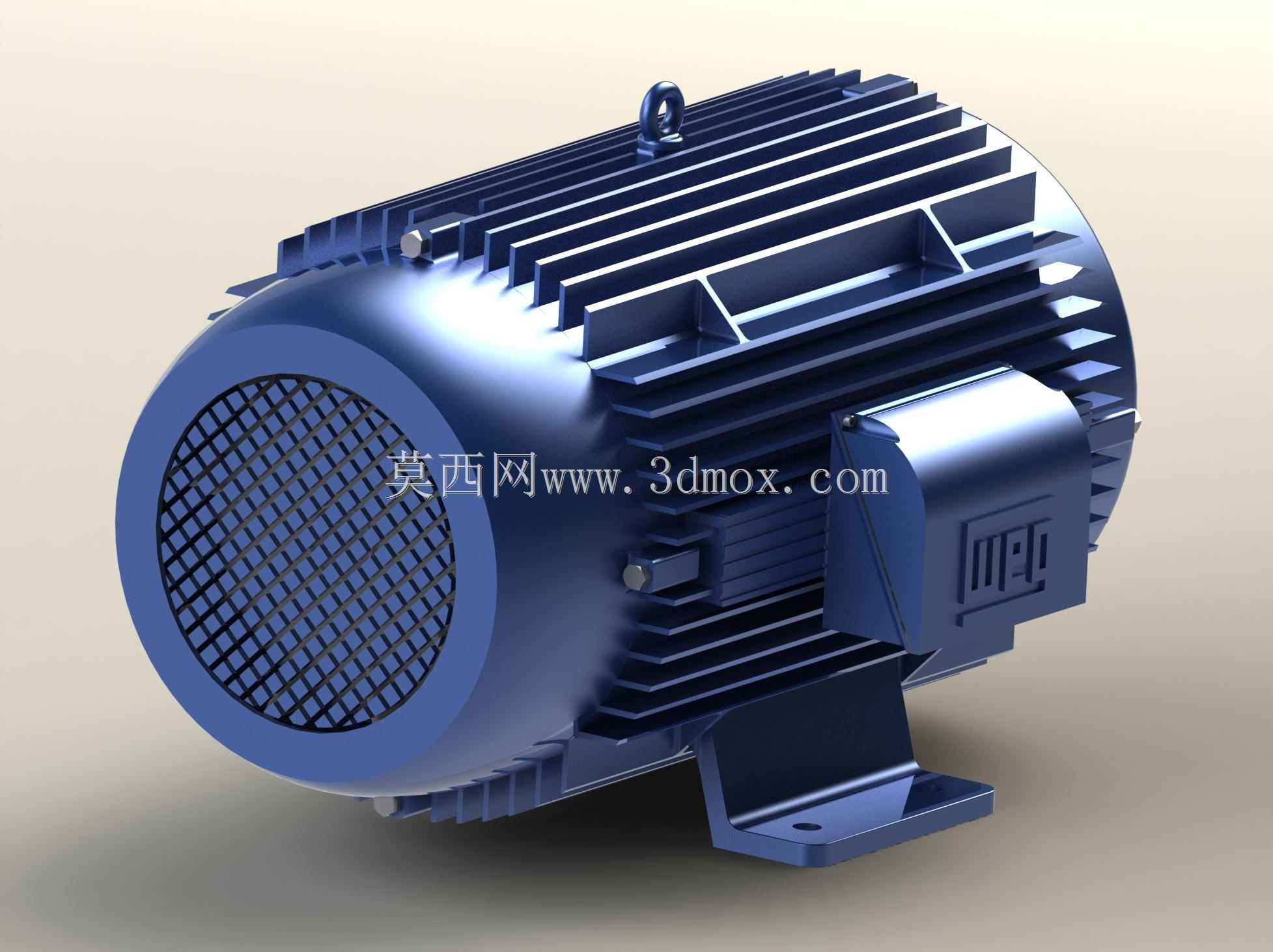

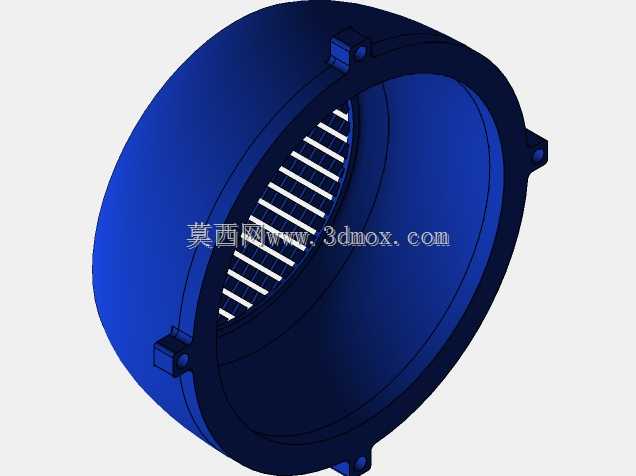

　　从安装边界来看，这款电机的底脚安装孔距、轴伸直径、中心高都符合对应功率段的行业通用尺寸，在做设备选型时可以直接替换同规格的其他品牌同参数电机，不需要重新设计安装机架或者调整联轴器的位置。尾部的风罩采用薄钢板冲压成型的结构，通过卡扣与机座尾部的凸缘固定，拆卸时不需要额外工具就能完成风叶的清理或者轴承的维护，风罩上的通风孔做了外翻边处理，既提升了风罩的结构强度，也避免安装维护时划伤操作人员。

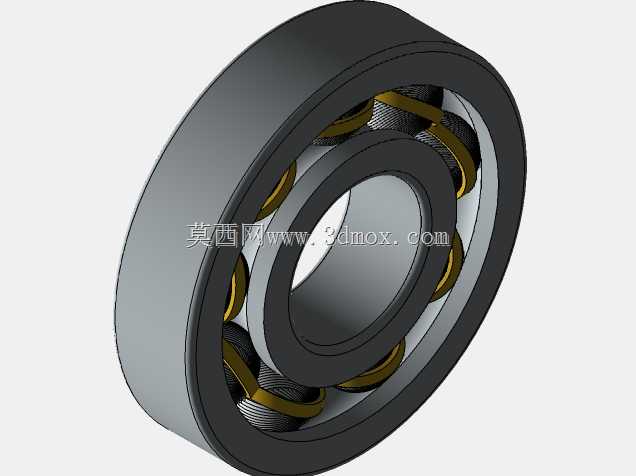

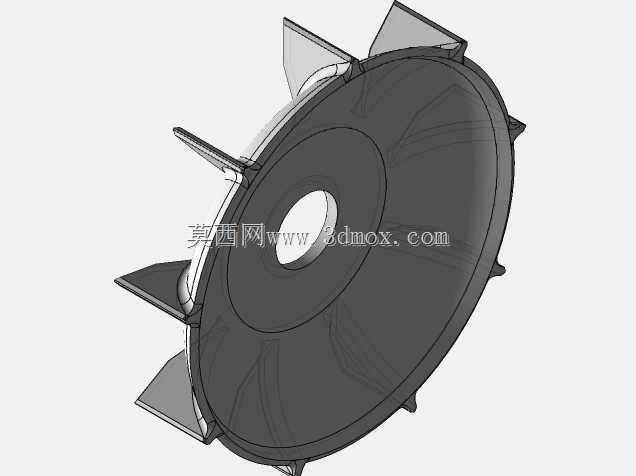

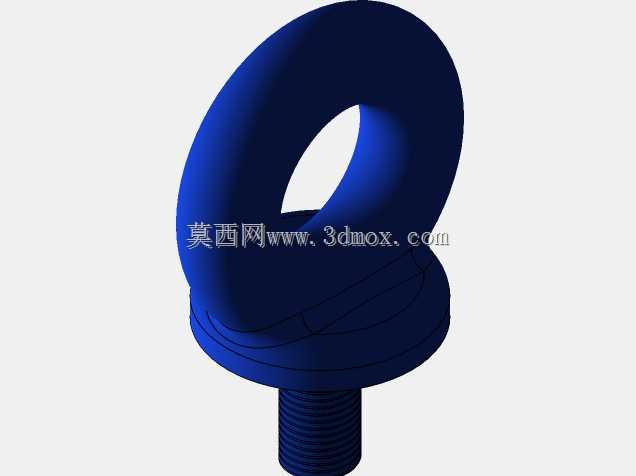

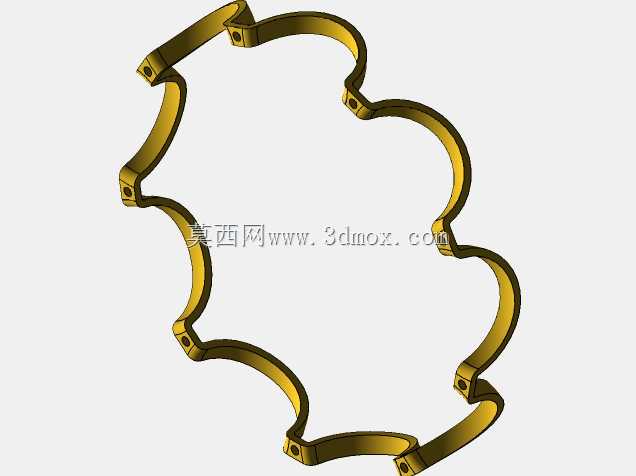

　　在结构细节上，机座顶部的吊环是按照整机重量做的选型设计，吊环的安装螺纹孔深度足够保证起吊时的连接强度，起吊时可以直接通过吊环完成整机的转运，不需要额外捆绑机身，避免磕碰散热筋或者接线盒。非输出端的轴承外侧设置了波形弹簧片的安装位，用来补偿转子运行时的轴向窜动，减少轴承的轴向载荷，延长轴承的使用寿命，这也是很多入门级建模容易忽略的细节，实际装配时这个弹簧片的预紧力直接影响电机运行的噪音和轴承寿命。

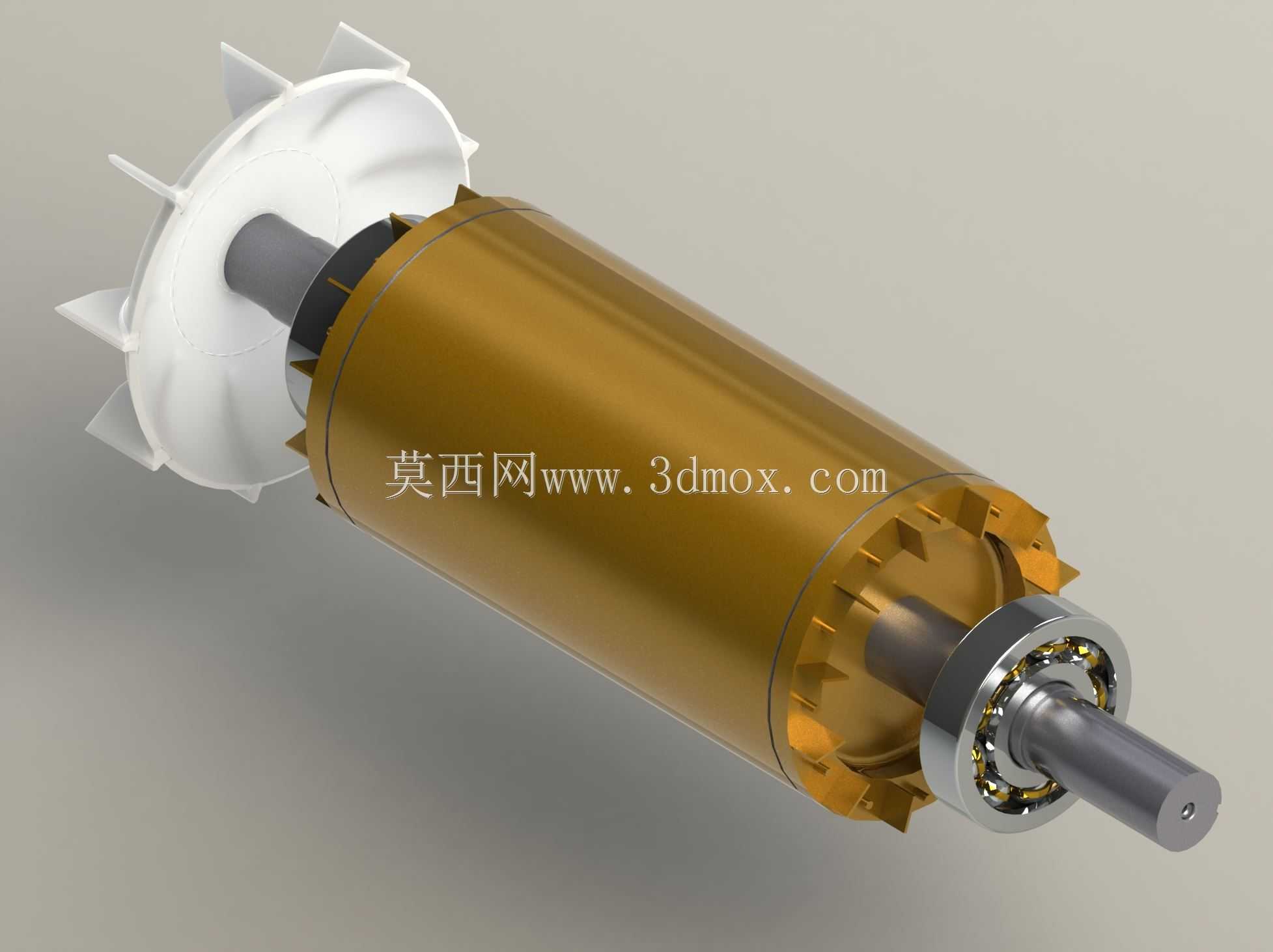

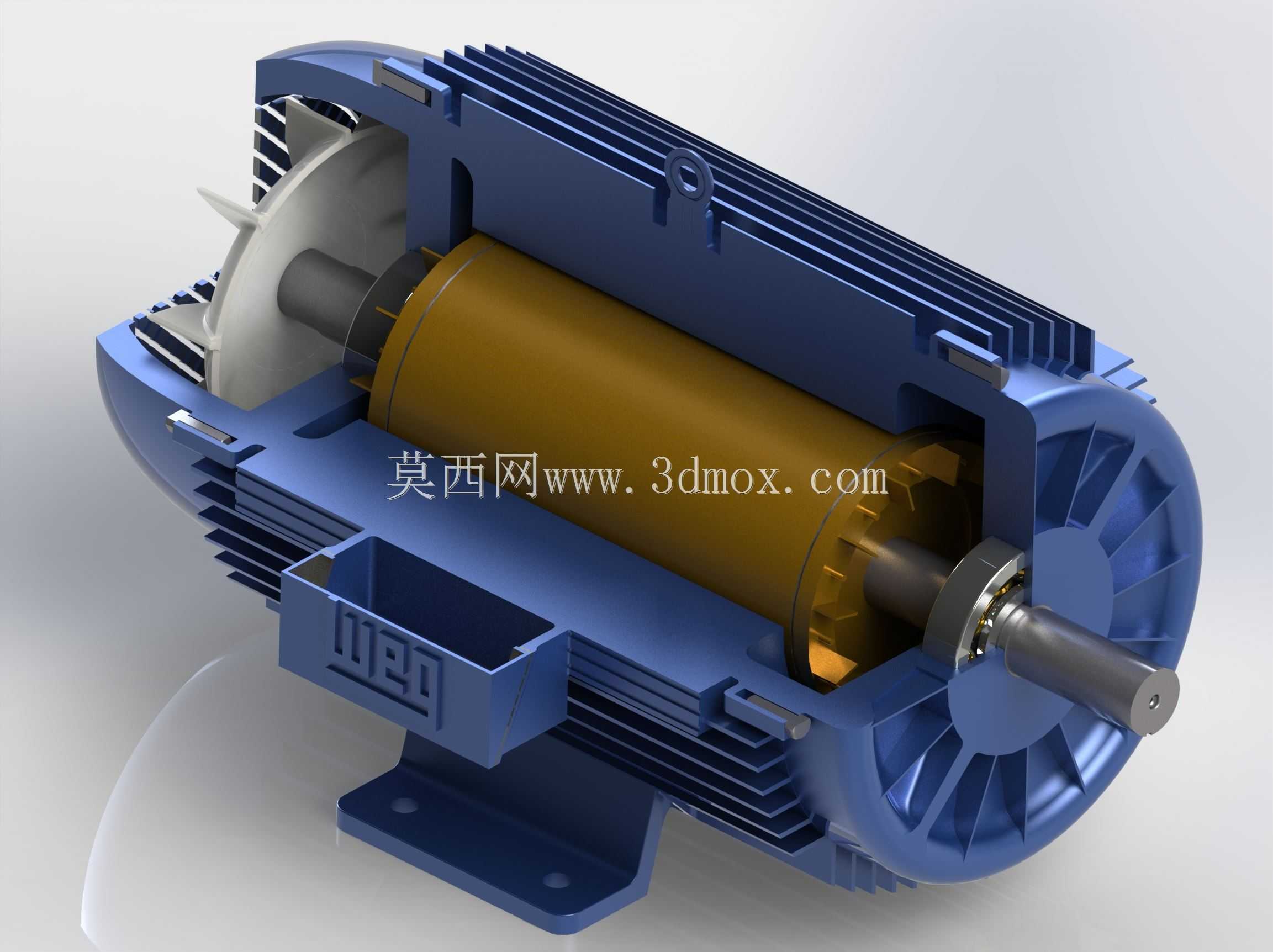

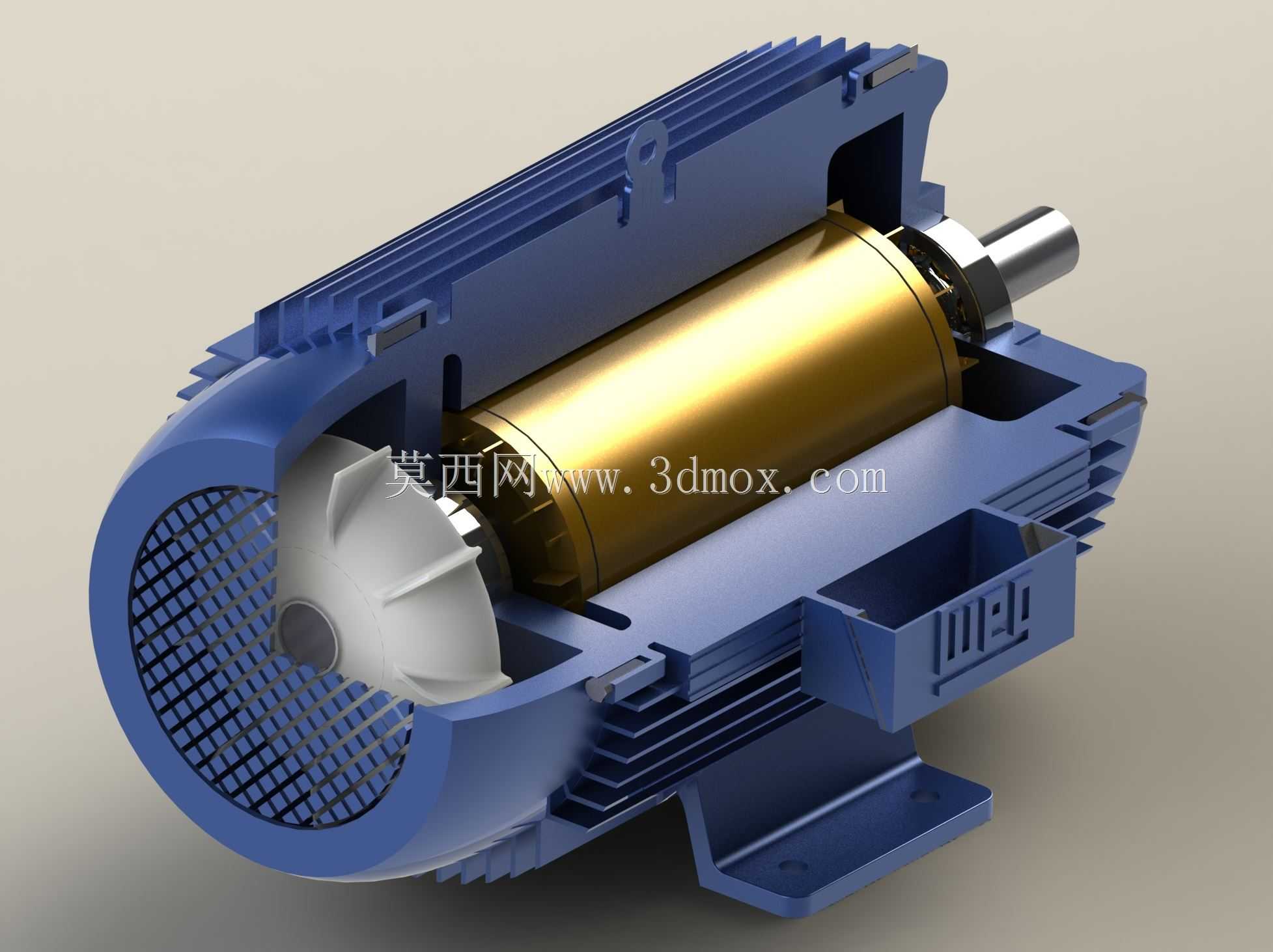

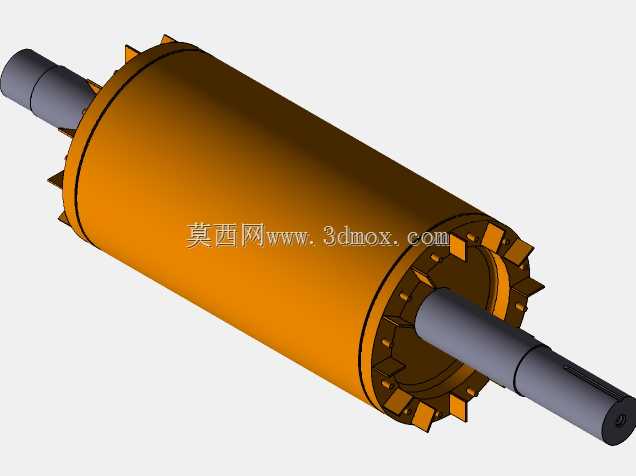

　　这类电机的三维模型在做产线布局设计、设备结构校核时，可以直接导入装配体中做干涉检查，确认电机与周边防护罩、管线的安全距离，也可以用来模拟传动链的连接位置，提前核算皮带轮或者联轴器的安装空间，避免现场安装时出现尺寸干涉需要重新加工机架的问题。对于做电机维护培训的场景，这个模型也可以拆分展示内部定转子、轴承、绕组的相对位置，帮助运维人员快速理解电机的装配关系，掌握日常维护的检查要点。
