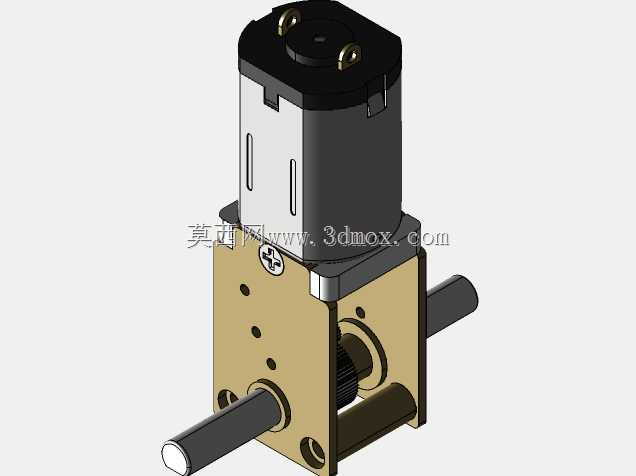

N20双出轴微型减速电机结构设计

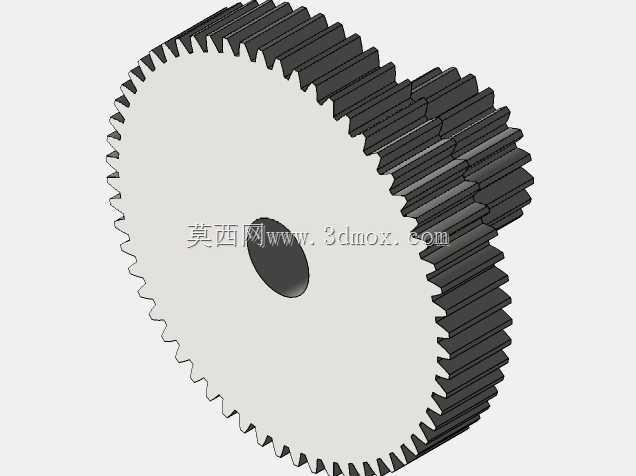

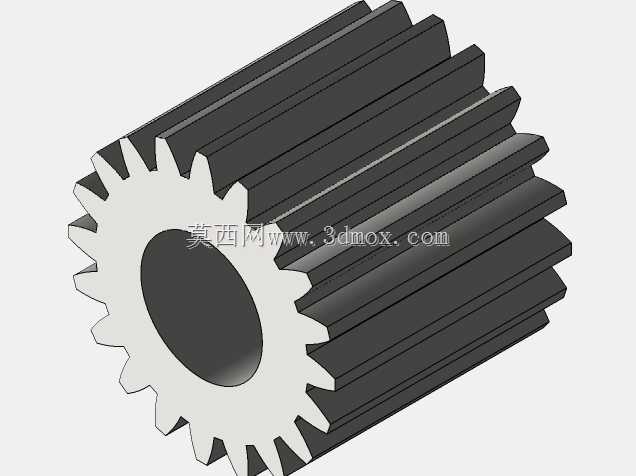

　　这款双出轴微型减速动力单元，在小型智能装备、桌面级创客项目、精密传动工位上的适配性极强，很多做小型移动机器人、精密调节机构、小型电动执行器的结构工程师，在选型时经常会碰到单出轴无法满足双向同步传动需求的场景，这款结构刚好能覆盖这类使用需求。从结构设计逻辑来看，动力段采用常规微型直流有刷电机的本体结构，和减速箱段采用定位止口配合，通过端面螺丝完成锁紧固定，能保证电机输出轴和减速箱输入齿轮的同轴度，避免高速运转时出现齿轮偏磨、传动卡顿的问题。减速箱采用金属侧板拼接结构，内部配置的直齿传动齿轮组可根据实际输出扭矩、转速需求更换不同模数、齿数的搭配，本次展示的结构中齿轮为适配性配置，工程师在实际套用模型时，

　　可根据自身项目的传动比需求调整齿轮参数，不需要重新搭建整体安装边界。双出轴的设计是这款结构的核心特点，减速箱的输出轴从箱体两侧对称伸出，两端轴径保持一致，可同时在两侧安装同步轮、摇臂、齿轮等执行零件，适合需要双向同步输出动力的场景，比如小型对夹式输送机构、双向转动调节阀门、小型双轮驱动的微型移动底盘，不需要额外增加传动换向结构，就能直接实现两端动力同步输出，能大幅简化整体设备的传动链路，减少额外零件带来的装配误差和传动损耗。从安装边界来看，减速箱的金属侧板上预留了多组安装定位孔，孔位间距符合常规微型减速电机的安装规范，可直接适配市面上多数N20规格电机的安装支架，不需要重新设计安装位；电机本体的外径、

　　长度尺寸和常规N20电机保持一致，不会出现和原有设备安装腔干涉的问题。在实际建模过程中，所有配合面都预留了合理的装配公差，电机和减速箱的配合止口、输出轴和轴承位的配合、齿轮之间的啮合间隙都按照常规五金件的加工公差做了偏移处理，结构工程师直接导出工程图就能用于零件加工，不需要再反复调整配合尺寸。需要注意的是，双出轴结构在负载安装时要尽量保证两端负载的扭矩平衡，避免单侧负载过大导致输出轴承受额外径向力，缩短轴承和齿轮的使用寿命；如果应用在有正反转频繁切换的场景，可适当调整齿轮啮合间隙，减少换向时的冲击噪音。
