五十毫米行程电动线性推杆执行机构

　　这套五十毫米行程的电动线性执行机构，面向小负载直线往复驱动场景搭建，常见于小型工装夹具的压紧松开、实验台架的位置调节、自动料道的挡料与推料、门窗及盖板类机构的开合控制，也可嵌入教学演示设备、轻量自动化专机中作为末端动作单元。整机采用直流电机配合减速传动，将旋转运动转换为推杆的轴向直线输出，有效行程控制在五十毫米，推杆伸出与缩回的边界清晰，适合安装空间紧凑、动作位移不长但需要稳定推力的工位。

　　从结构布置看，执行器主体由驱动电机、减速箱、传动螺杆或齿轮齿条组件、导向推杆、端部连接座及外壳组成。电机侧与传动段集成在同一轴线上，减少了额外联轴器和支撑件带来的体积膨胀；推杆在外壳内部沿固定导向方向运动，能够抑制伸出过程中的偏摆，保证负载作用点沿设计轴线移动。端部连接结构便于与外部摆杆、滑块、压板或挡块配合，设计时可根据工位受力方向选择铰接、螺纹连接或法兰固定方式。

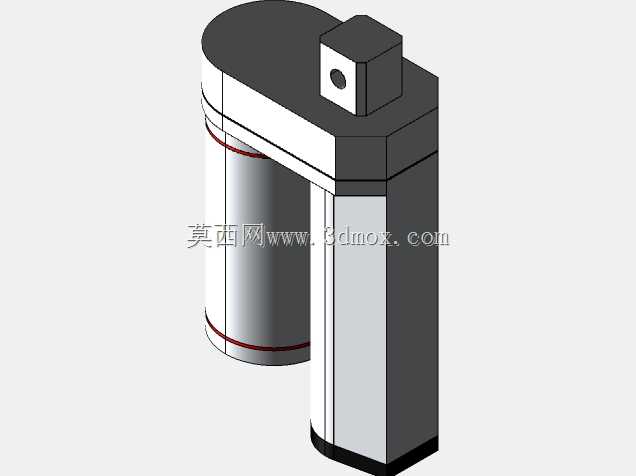

　　建模过程中重点还原了执行器的外形包络、安装孔位、推杆伸缩状态以及电机与缸体的衔接关系。对于设备布局人员而言，这类模型的价值不只在外观展示，更在于校核运动干涉：推杆完全伸出时，前端执行件要保留足够安全距离；完全缩回时，尾部电机、接线位置和邻近板件不能发生碰撞；侧向安装时，还要考虑紧固件操作空间以及线缆弯曲半径。若执行器水平推动滑块，应让推力线尽量接近被推动部件的摩擦阻力中心，避免长期运行中产生附加弯矩；若竖直举升轻载，则需结合自重、摩擦和机构效率复核推力裕度。

　　在实际选型与结构设计中，五十毫米行程属于短行程区间，机构节拍通常较快，安装支架不宜采用过薄钣金悬臂形式。较稳妥的做法是利用执行器本体端面或侧向安装面固定在加工后的支座上，让反作用力直接传递到设备机架，而不是由单薄连接板承受。推杆前端与负载之间保留少量浮动或铰接余量，可以补偿加工装配中的同轴度误差，降低卡滞风险。模型中各部件比例关系明确，可用于三维布局、干涉检查、动作演示以及小型自动化设备的机构方案沟通。
