集成式污水处理厂成套工艺设备结构

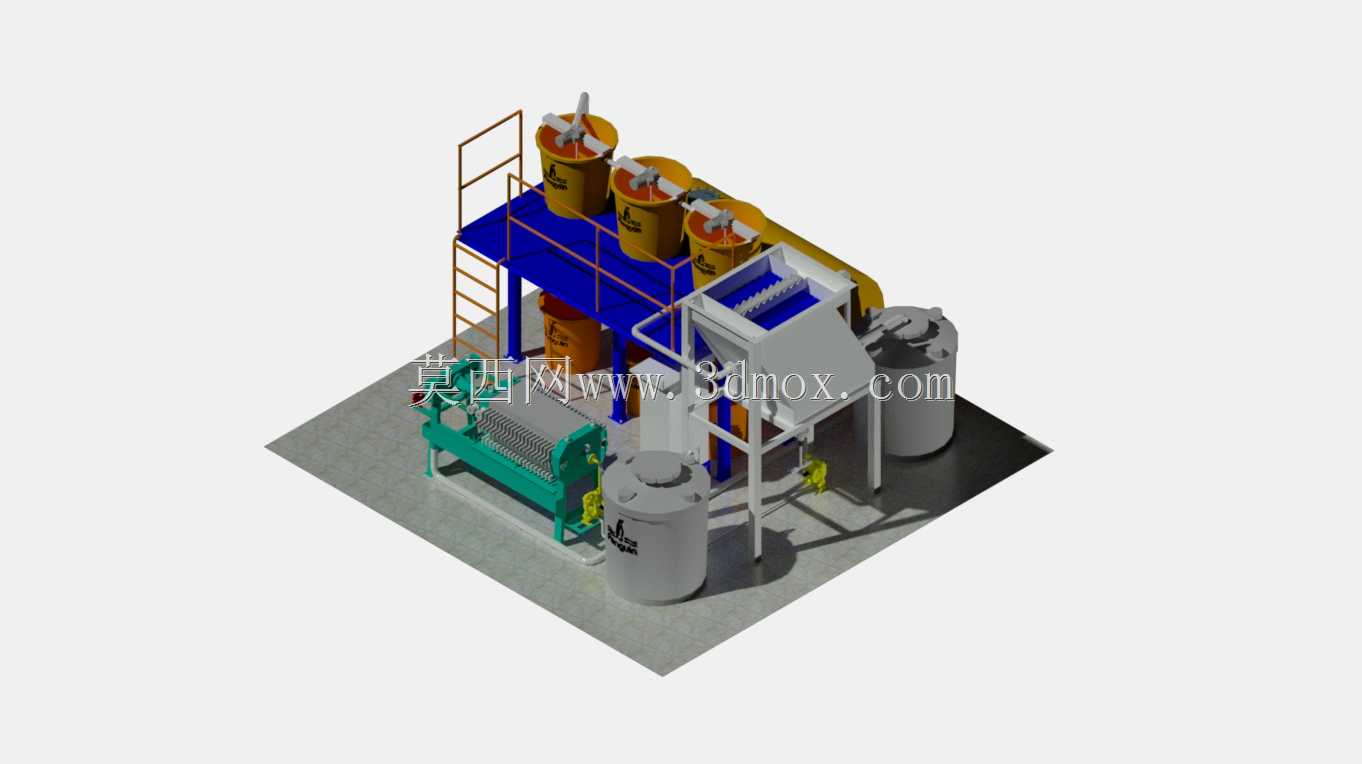

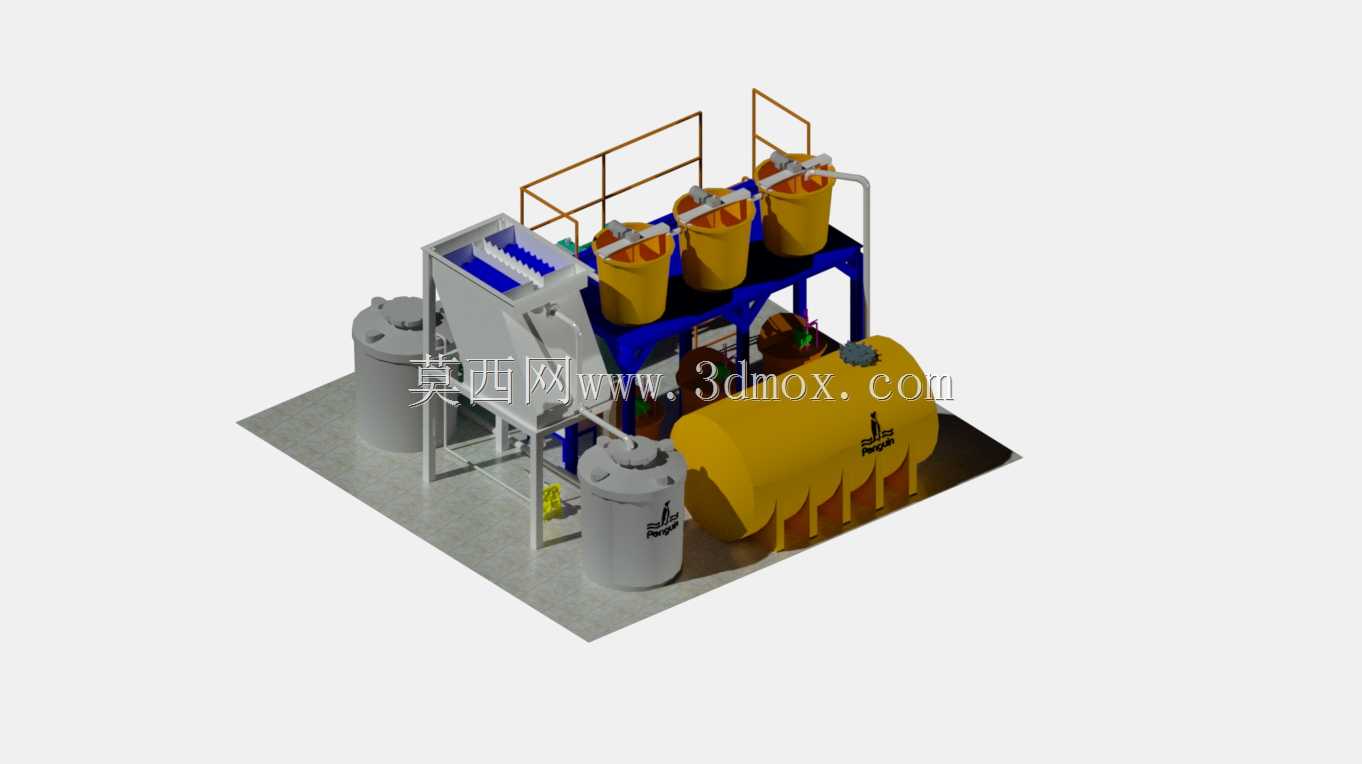

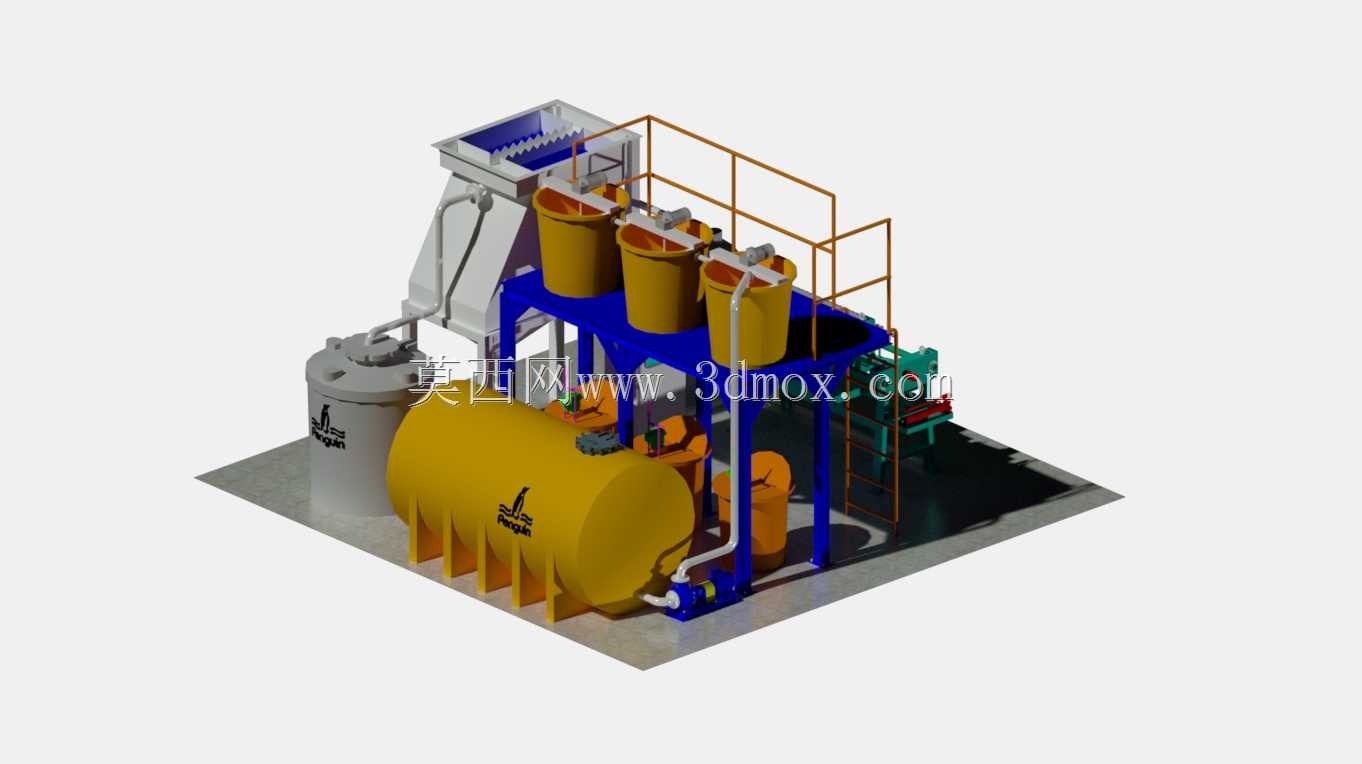

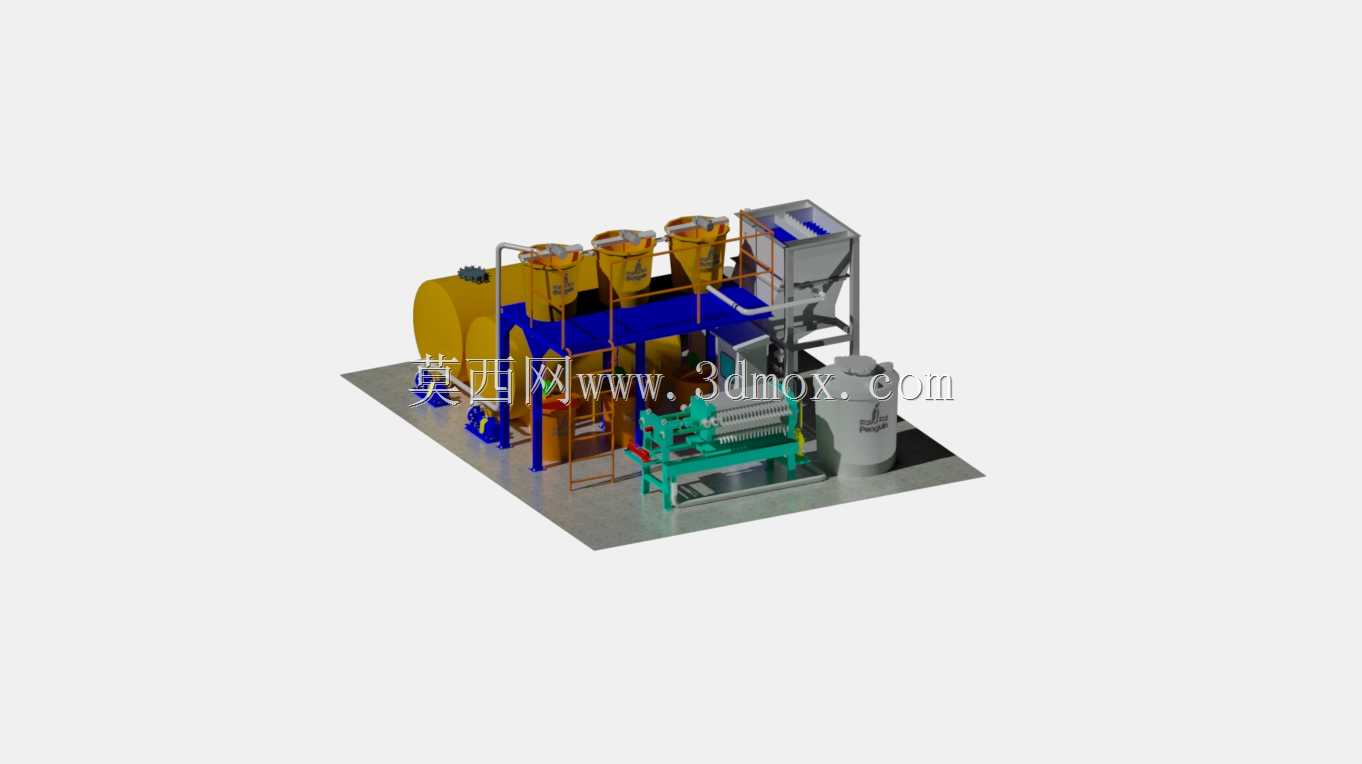

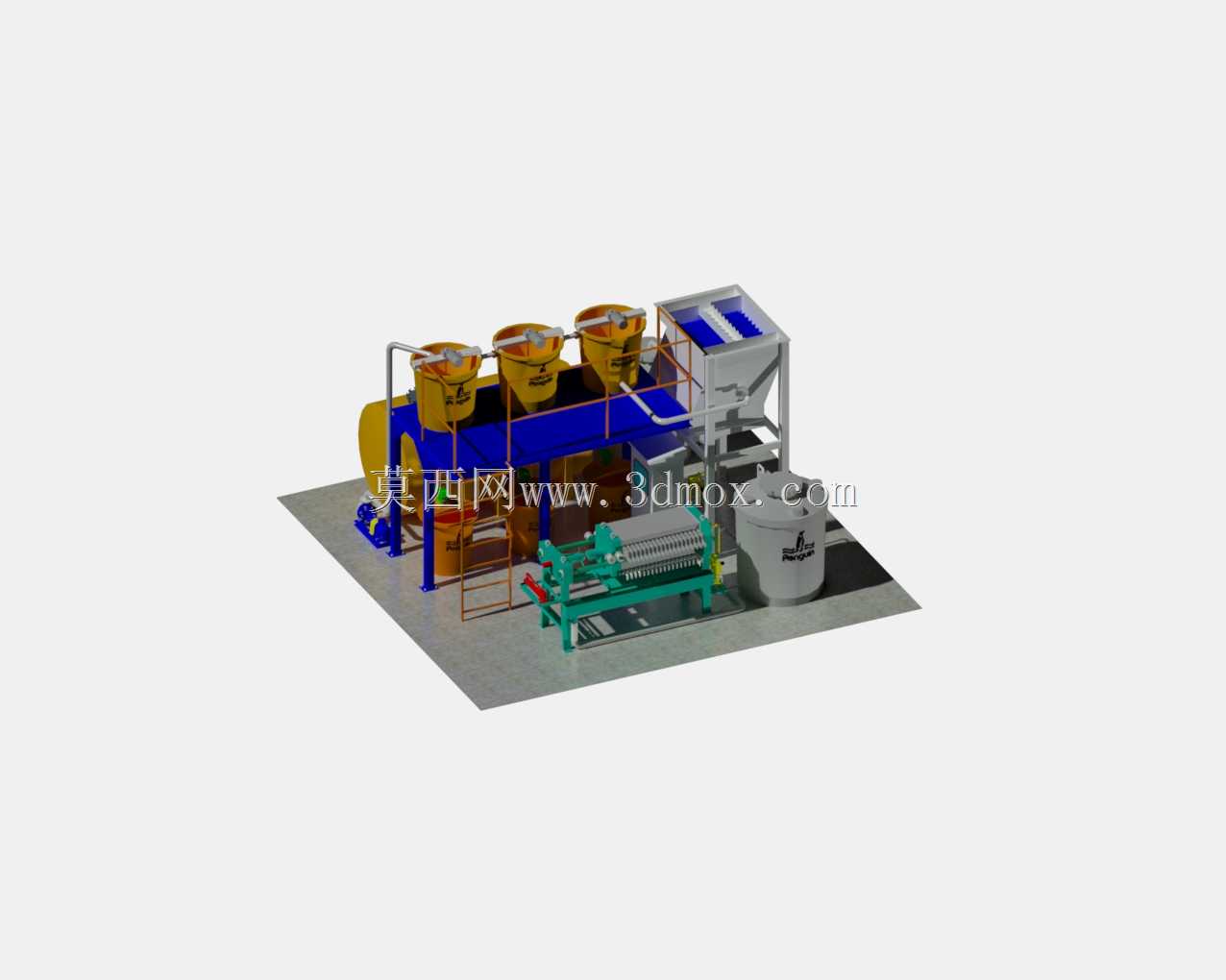

　　这套集成式水处理工艺单元模型，完整还原了中小型污水处理厂从进水预处理到污泥脱水的全流程核心设备布局，在市政分散式污水处理站点、工业厂区废水处理站的方案设计阶段，可直接用于场地排布验证、工艺路径展示，避免二维图纸难以直观呈现的管线干涉、操作空间预留不足问题。模型中整合了多组药剂投加储料罐，罐体采用锥底出料结构，配套的螺旋输送机构直接对接下方混合反应单元，省去了传统布局中长距离粉料输送的管道冗余，锥底角度设置为60度，可保证粉状絮凝剂、调理剂依靠自重顺利出料，不会出现架桥堵料的情况，罐体顶部预留了除尘口与进料快接口，安装时可直接对接正压输送管道或人工投料站。核心固液分离单元采用板框压滤机结构，机架采用型钢焊接框架，

　　滤板排布间距预留了300mm的检修操作空间，压滤机进料端直接对接前端混凝沉淀单元的排泥口，省去了中间污泥中转储罐的占地，压滤机下方预留了滤液收集槽与泥饼输送位，现场安装时可直接配套螺旋输送机将脱水泥饼输送至储泥区。模型右侧设置了污泥增稠调理罐，罐体采用直筒加锥底结构，内部预留了搅拌桨安装位，可对剩余污泥进行加药调质，提升后续压滤环节的脱水效率，罐顶设置了溢流口与排气口，安装时需注意溢流口标高需低于前端沉淀池排泥口标高，保证污泥可依靠重力自流进入罐内。整套设备采用撬装式集成布局，所有单元均固定在统一的钢制底座上，底座采用型钢拼接结构，预留了叉车孔与吊耳，可实现整体吊装运输，到场后仅需对接进出水管、电缆与加药管线即可投入使用，

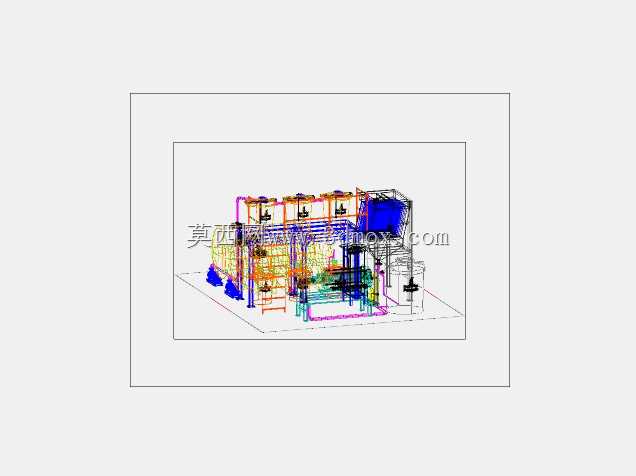

　　大幅缩短现场安装周期。布局设计时充分考虑了日常操作与检修的通行空间，设备之间的主通道宽度预留了1.2m，可满足小型工具车通行需求，储料罐周边预留了0.8m的操作空间，可方便操作人员进行设备巡检、阀门操作与易损件更换。整套模型的管线排布遵循横平竖直的工程原则，工艺管道、加药管道与电缆桥架分层布置，避免不同介质管线交叉干扰，管道转弯处均采用标准弯头连接，减少流体输送阻力，同时预留了管道支吊架的安装位置，可直接指导现场管道安装施工。
