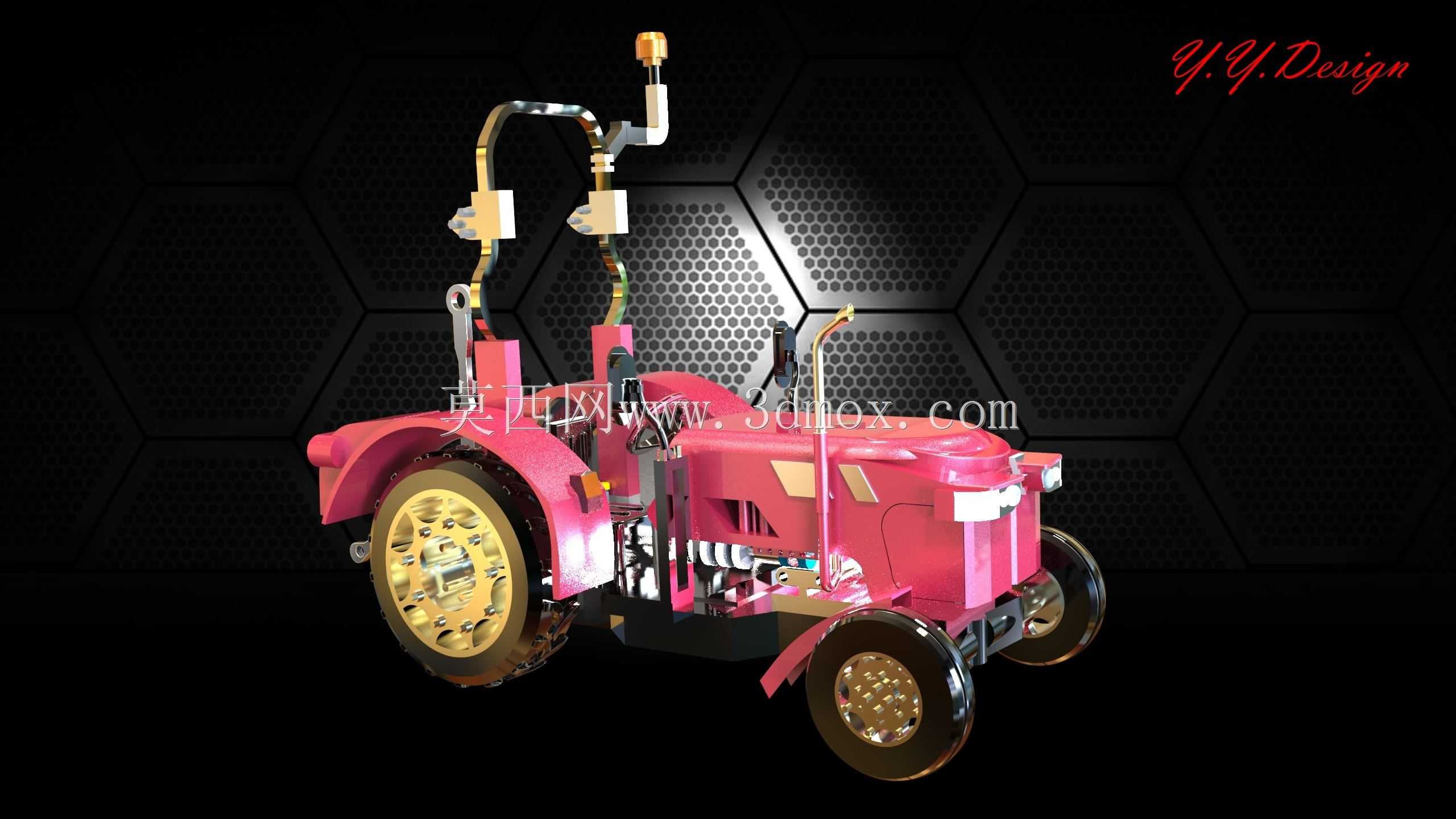

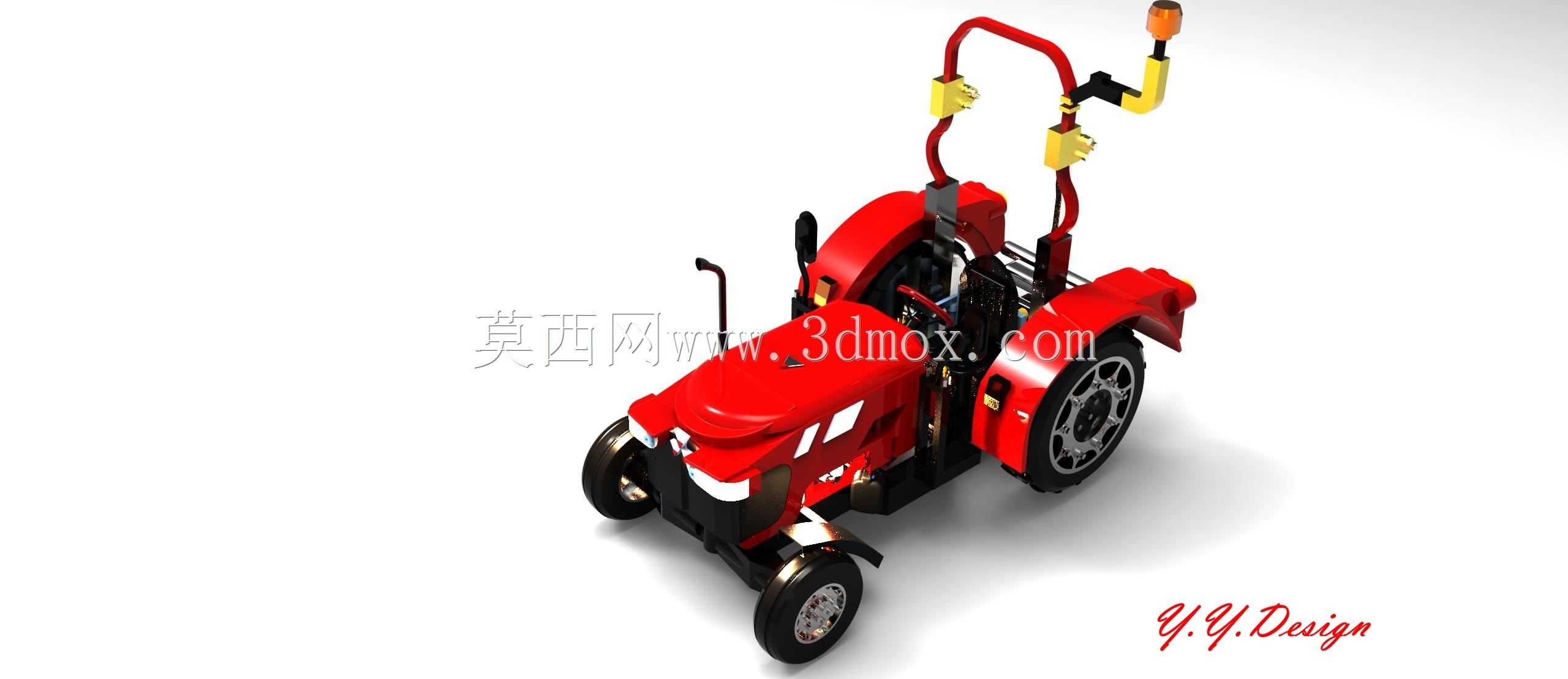

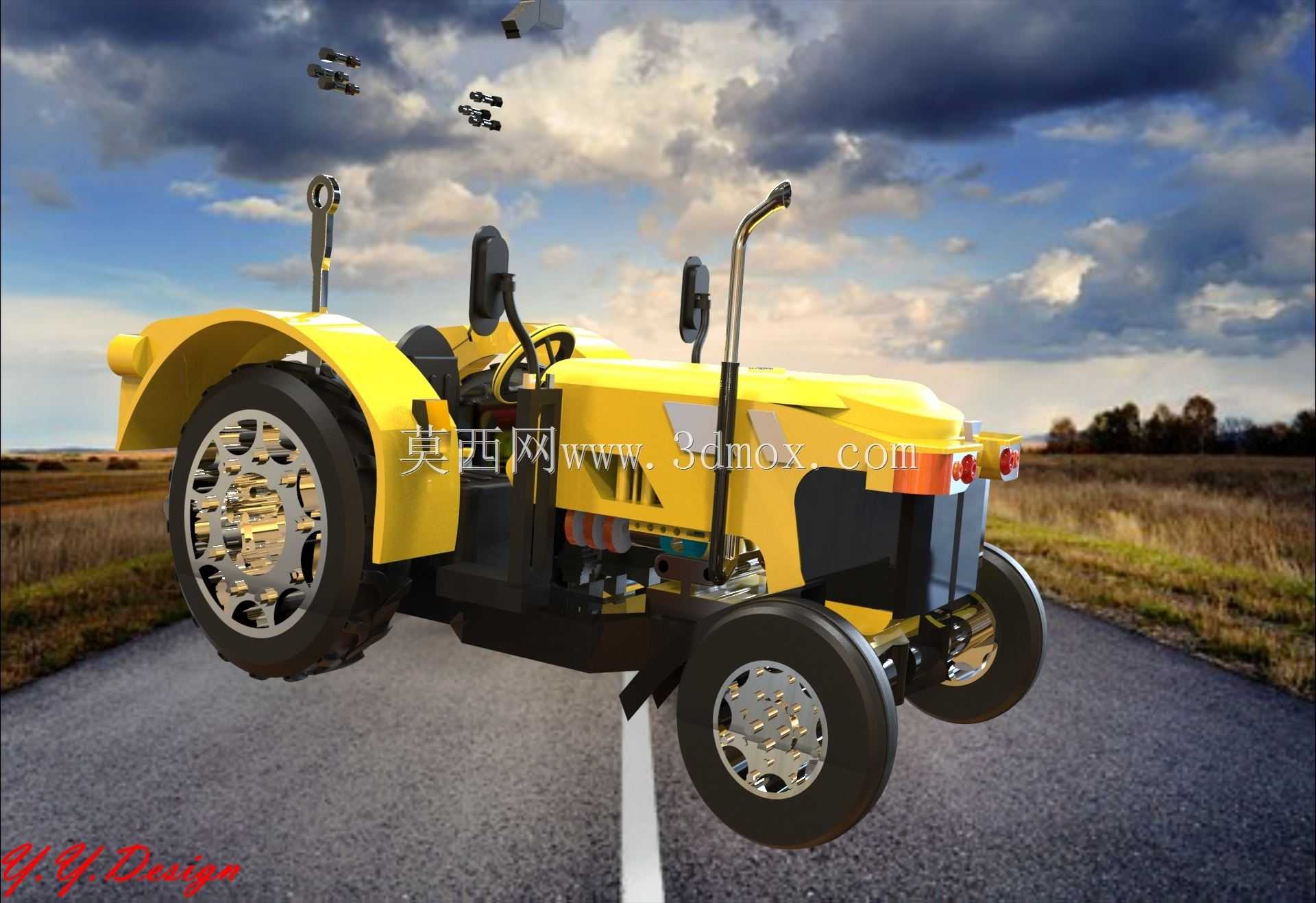

小型农用轮式拖拉机整机结构三维设计

　　这款小型轮式拖拉机的三维结构设计，核心围绕丘陵山地小块耕地、果园行间作业、大棚内农事操作的窄幅空间需求展开，区别于大马力宽幅拖拉机的作业边界，整机宽度控制在1.2米级别，轴距适配1.8米以内的转向半径需求，可在宽度不足2米的果树行间、蔬菜大棚垄沟间灵活转向，不会刮碰作物枝干与棚室支架。整机动力舱采用紧凑化布局，发动机、变速箱、传动半轴的安装位置经过反复校核，前后轴荷分配控制在4:6区间，保证带后悬挂农具作业时的抓地力，同时避免前轮载荷过小导致转向虚位。前部的安全防护架采用弧形弯管结构，既满足翻滚防护的强度要求，又不会遮挡驾驶员前方作业视线，架体预留了警示灯、作业照明的安装孔位，可直接适配常规农用照明配件的安装尺寸，

　　不需要额外打孔改制。后部的悬挂接口采用标准三点式悬挂结构，安装尺寸匹配常规小型旋耕机、开沟器、播种耧、植保喷雾泵的挂接边界，用户更换农具时不需要调整挂接座位置，直接对位插销即可完成连接。转向系统采用液压助力结构，转向力矩经过参数匹配，单手握持即可完成满幅转向，长时间作业不会产生明显的操作疲劳。外露的液压管路采用分段固定设计，管夹安装位置避开了轮胎跳动、转向摆动的运动干涉区域，管路弯曲半径符合液压油管的最小弯曲要求，不会因长期弯折出现油管开裂漏油的问题。车轮采用深花纹农用轮胎，胎面宽度适配松软耕地的接地比压要求，不会在湿润耕地出现过深的轮辙，避免压实作物根系生长层。驾驶区域的操作件布局按照人机工程校核，离合、刹车、

　　油门踏板的间距符合成年男性的脚部操作范围，操纵杆的布置位置在手臂自然伸展的可达区域，不需要大幅侧身即可完成档位切换、农具升降操作。整机的覆盖件采用曲面流线设计，既减少田间作业时的秸秆、泥土挂附，也预留了发动机散热的通风通道，保证长时间大负荷作业时动力舱的散热效率，不会出现动力衰减。设计过程中对所有运动部件做了干涉检查，包括前轮最大转角时与车架、护板的间隙，后悬挂提升到最高位置时与后轮、车架的间隙，转向全行程中管路与周边结构的间隙，所有运动间隙均预留15mm以上的安全余量，避免实际装配、作业过程中出现部件磕碰磨损。
