水力发电厂用板式润滑油冷却装置结构

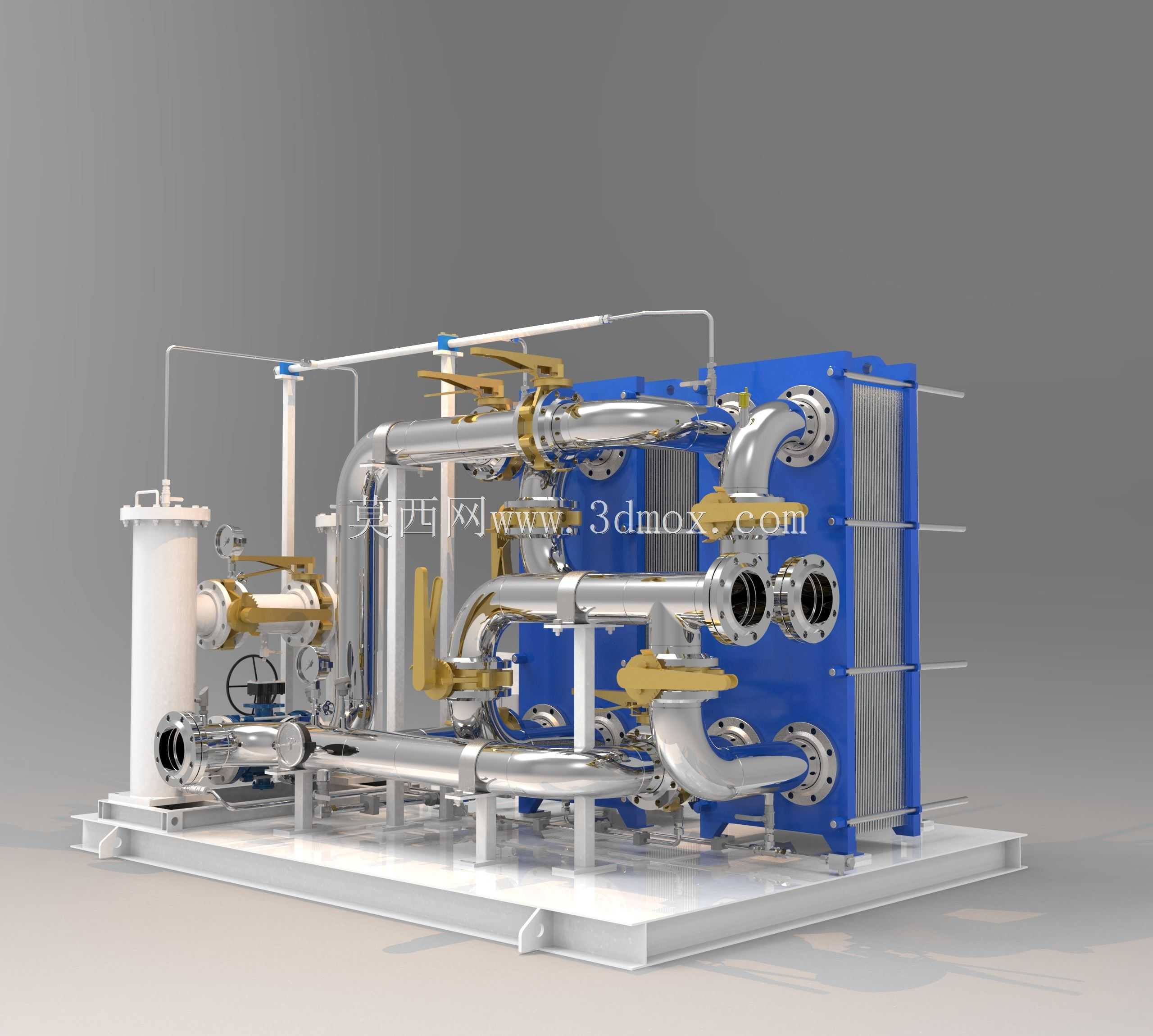

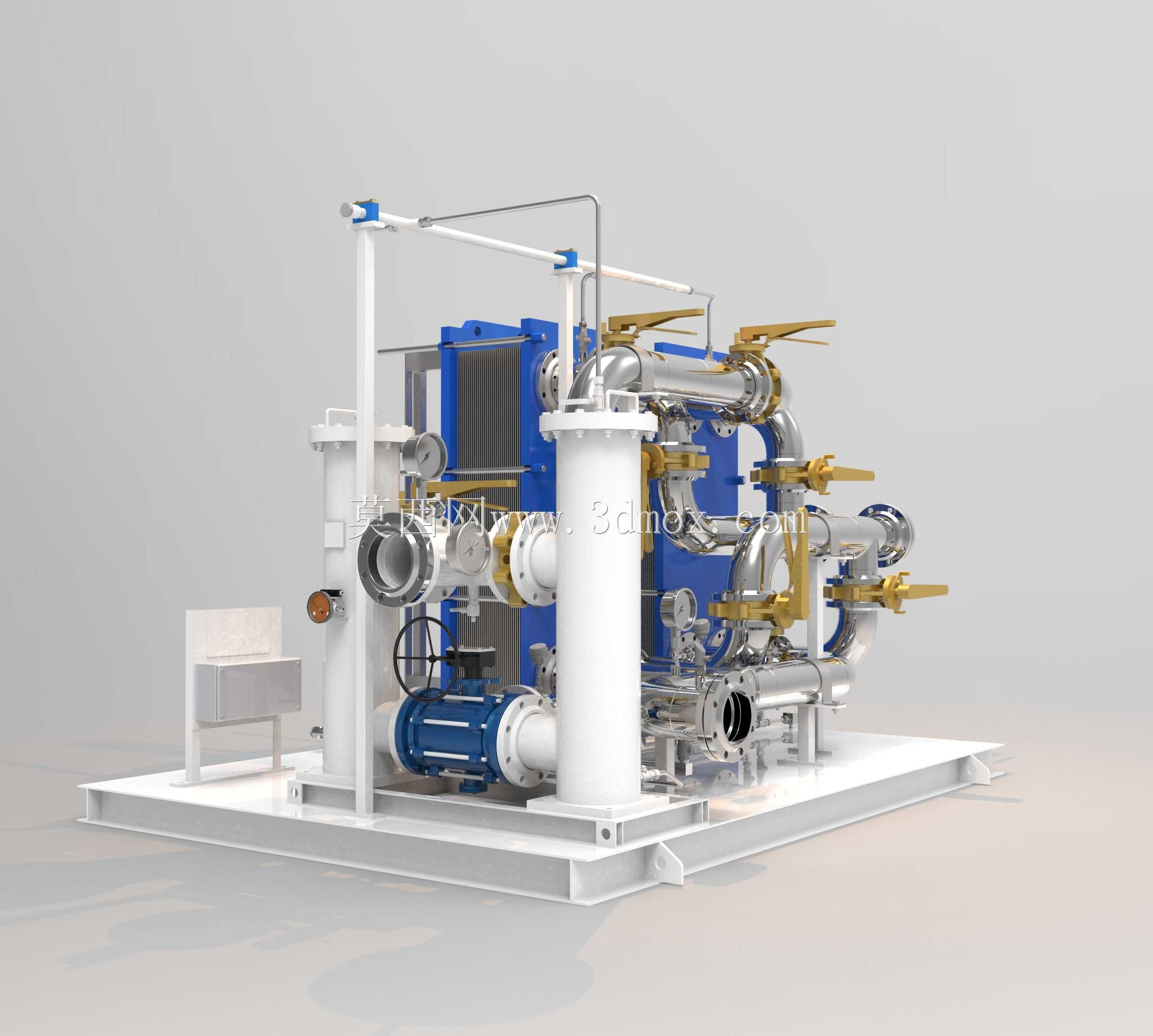

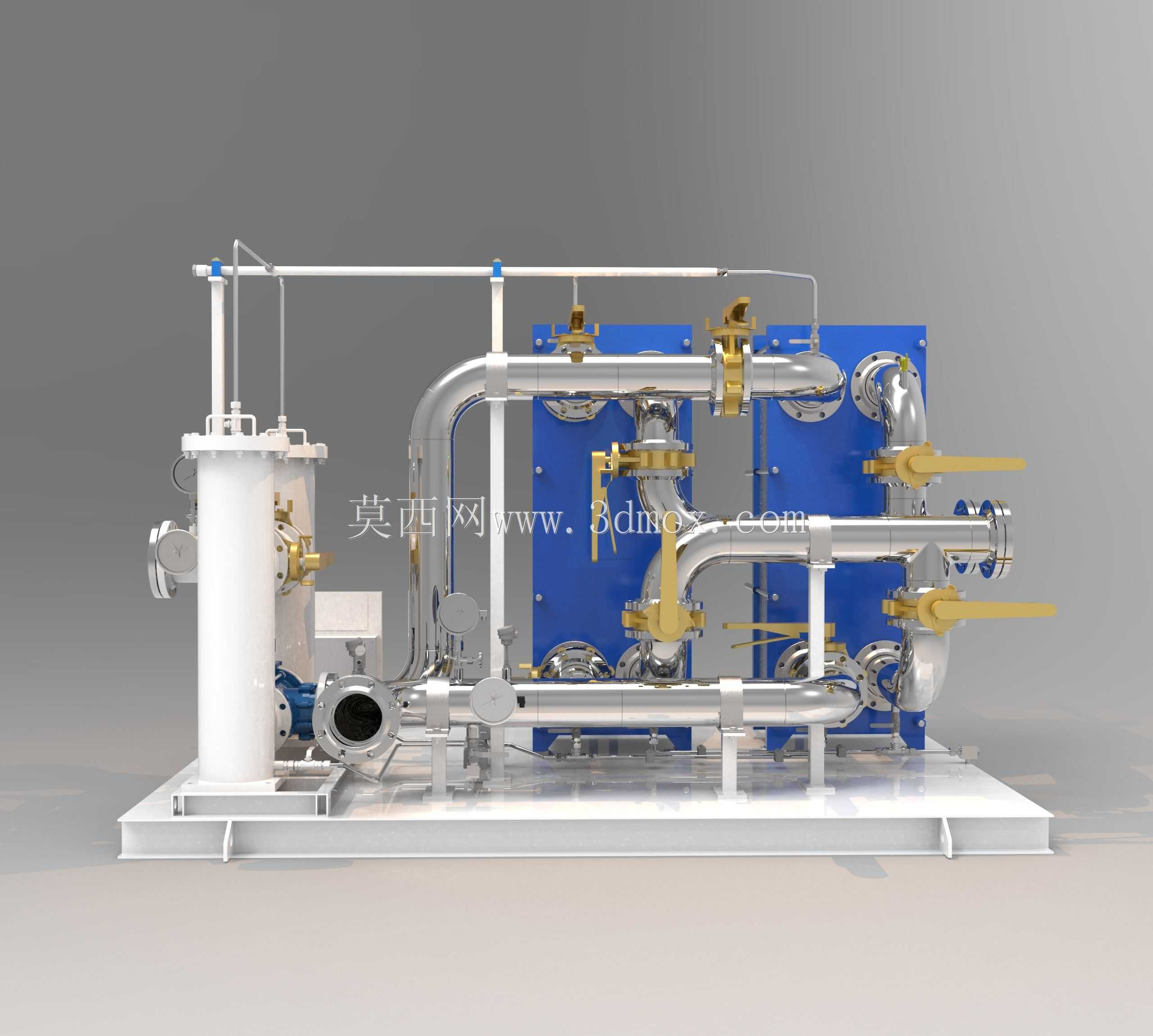

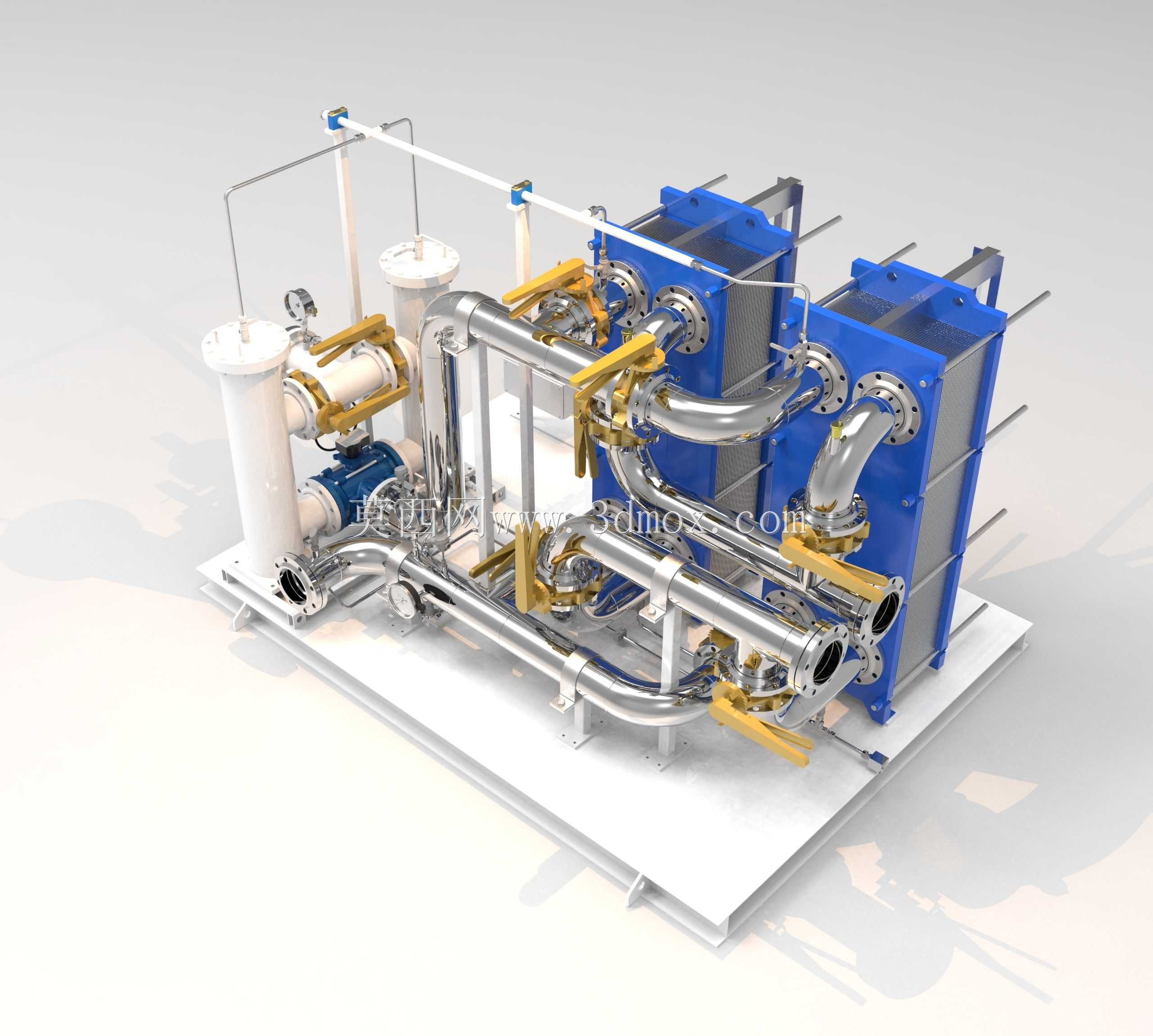

　　这套板式润滑油装置的核心应用场景锚定在水力发电厂的轴承润滑冷却回路，上游过来的高温润滑油经过装置换热后，油温会稳定维持在vg46润滑油的最佳工作区间，避免轴承因油温过高出现油膜破裂、磨损加剧的问题。从结构设计逻辑来看，整套装置采用撬装集成式布局，所有管路、阀门、过滤组件、板式换热芯体都固定在同一公共底座上，现场安装时仅需要对接进出油口、冷却水进出口以及固定地脚即可，大幅减少现场配管的工作量，也能避免现场安装误差带来的管路应力问题。装置左侧集成了筒式过滤器，润滑油进入换热单元前会先经过过滤环节，拦截油液内携带的金属磨屑、密封残渣等杂质，避免杂质刮伤换热板片或者堵塞后续轴承的润滑油道，过滤器端盖设置了快开结构，

　　日常更换滤芯不需要拆解周边管路，运维操作空间预留充足。管路系统全部采用法兰连接形式，所有弯头、三通的曲率都按照流体阻力最小的原则选型，管路上配置的手动阀门可以实现单回路切断，方便在不停机的状态下对过滤器或者换热芯体进行检修，阀门的操作手柄都朝向运维通道一侧，操作时不需要探身到管路缝隙内。板式换热芯体采用蓝色框架压紧结构，板片之间的密封垫根据润滑油和冷却水的介质特性选型，既耐油液腐蚀也耐冷却水的结垢侵蚀，换热板片的波纹结构采用人字形排布，能在低流速下形成湍流，提升整体换热效率，同时板片的压紧螺栓预留了足够的拆装行程，后期清洗板片或者更换密封垫时不需要整体吊出芯体。整套装置的安装边界在设计时就考虑了电厂汽机房或者水车室的通道宽度，

　　底座的地脚孔位置匹配常规水电站的预埋板尺寸，管路的最高点设置了排气阀，最低点设置了排污口，首次充油时可以快速排尽管路内空气，检修时可以完全排空内部存油，避免残油泄漏污染现场。管路的支撑件都采用螺栓固定在底座上，没有采用现场焊接的结构，运输过程中可以将易磕碰的阀门手柄拆下单独包装，到现场后再快速组装，所有管路的管径匹配是按照轴承最大润滑油流量计算的，不会出现管路压损过大导致供油压力不足的问题，进出口的法兰压力等级统一，避免现场对接时出现法兰不匹配的问题。
