集成式污水处理厂成套处理设备结构

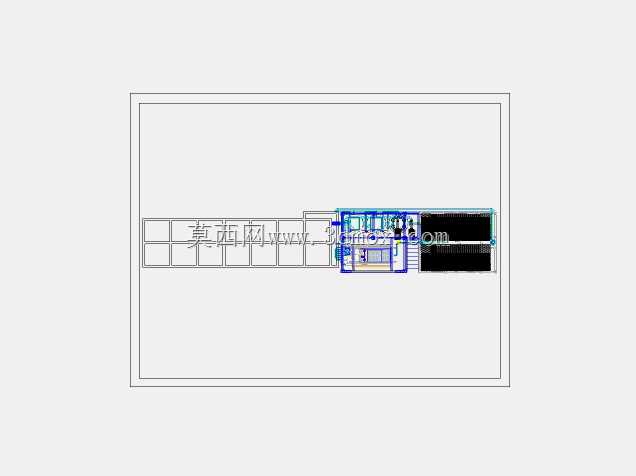

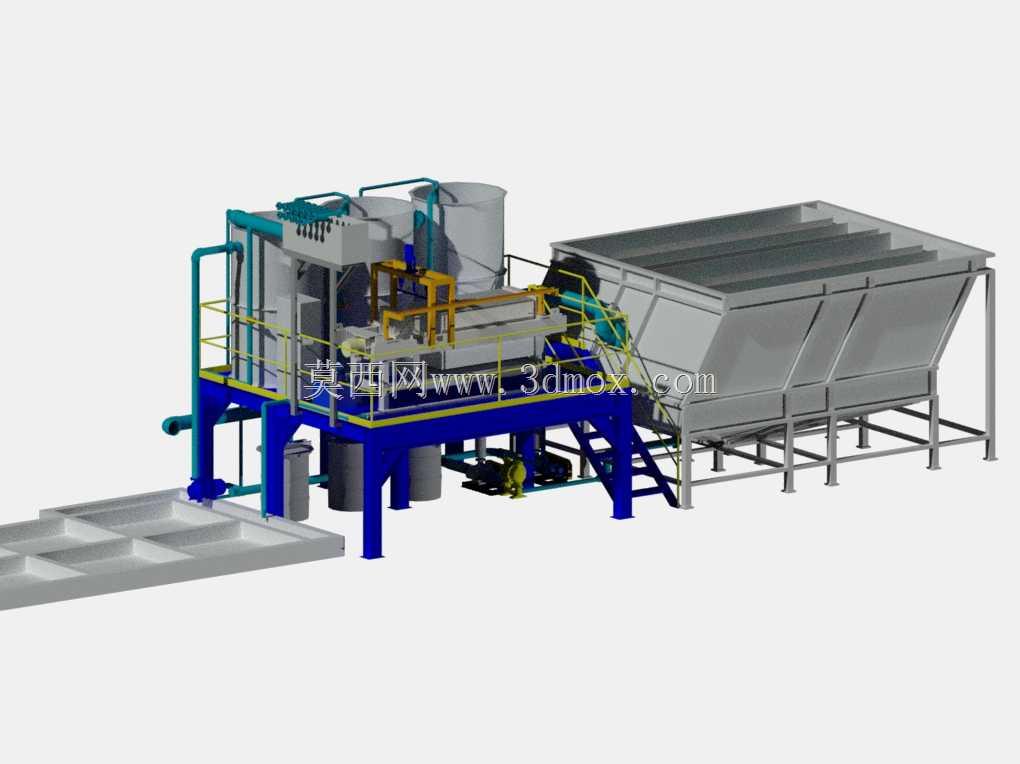

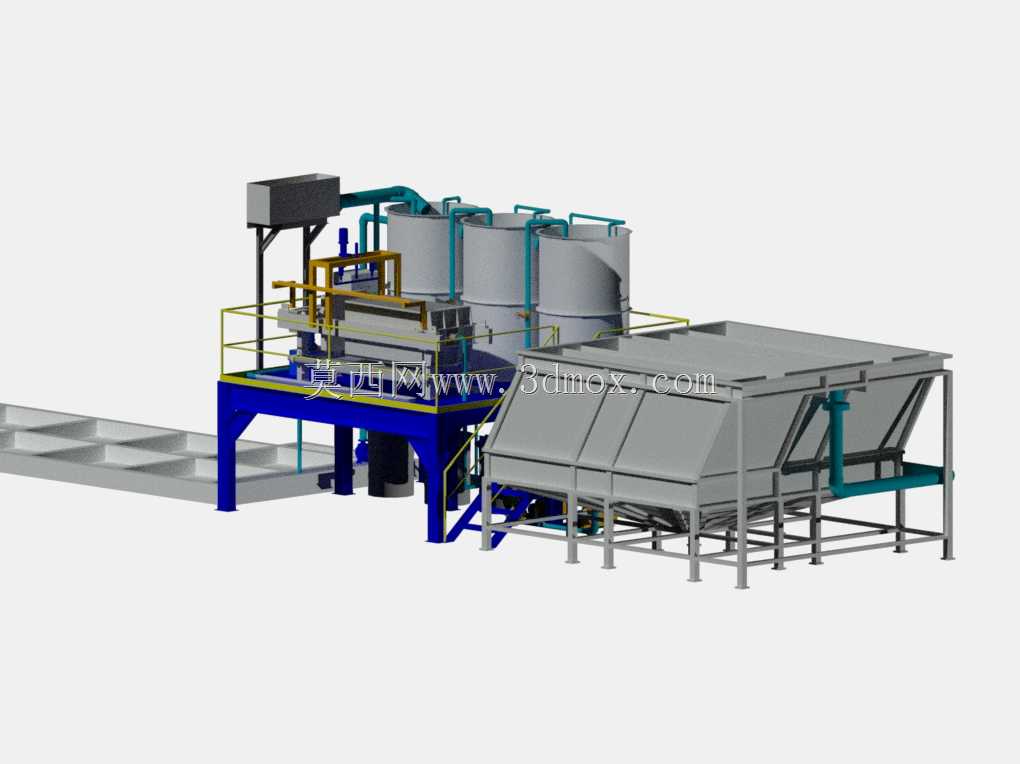

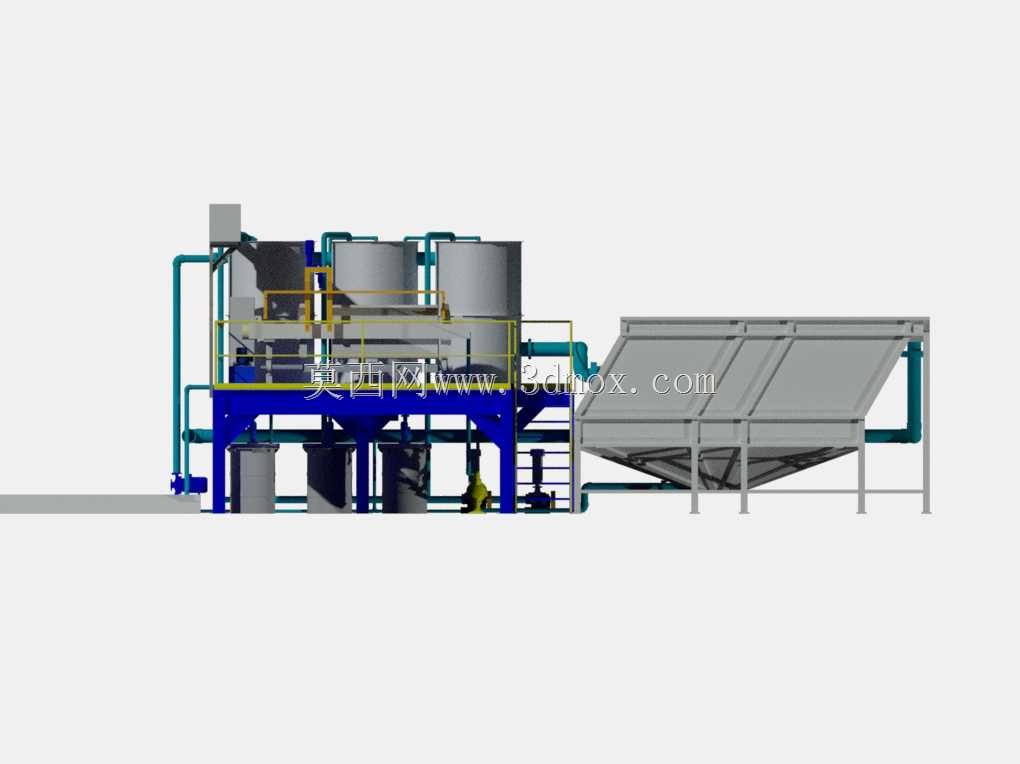

　　这套集成化污水处理成套设备的三维结构，针对中小型工业厂区、分布式村镇污水处理站点的落地需求设计，将传统污水厂分散布置的多段处理工序整合在统一的钢构机架平台上，大幅缩减现场安装的土建施工量与管线对接工作量。从结构布局来看，设备右侧为大倾角进水流道与格栅除渣段，进水端的敞口料斗式结构适配来水的波动冲击，内置的倾斜格栅可先拦截污水中裹挟的大体积漂浮杂物、纤维类杂质，避免后续管路与处理单元堵塞，该段的倾斜角度经过流体仿真校核，保证栅渣能依靠自重滑落至排渣口，无需额外设置复杂的刮渣传动结构。中部平台集成了混凝反应、沉淀分离单元，蓝色支撑立柱采用H型钢焊接成型，平台周边设置的黄色安全护栏符合工业操作平台的防护规范，

　　预留的人行步梯可直达各层操作位，方便运维人员定期检查加药管路、阀门的运行状态，平台下方的空置区域预留了污泥泵、加药计量泵的安装位，所有工艺管线沿平台支腿排布，减少外露管线的磕碰风险。左侧为深度处理与污泥暂存单元，配套的立式罐体为污泥浓缩装置，可将沉淀段排出的含水率较高的污泥进行初步浓缩，降低后续污泥脱水设备的处理负荷，罐体顶部的加药管路接口可精准对接絮凝剂投加系统，保证污泥絮凝效果。整套设备的安装边界在建模时已做充分校核，各单元之间的检修通道预留宽度满足单人携带工具通行的要求，设备底部的支撑脚可适配不同标高的混凝土地基，现场安装时仅需对接进出水总管、供电线路即可完成主体就位，相比传统分体式污水处理设施，

　　可节省40%以上的现场安装周期。结构设计上充分考虑了设备长期运行的防腐需求，所有与污水、污泥接触的钢结构部件均预留了防腐衬层的安装厚度，平台走道采用花纹钢板铺设，避免运维巡检时滑倒，各转动部件均设置了安全防护罩，外露的传动结构不会与巡检路径产生干涉。
