双钳口液压驱动夹持工装结构设计

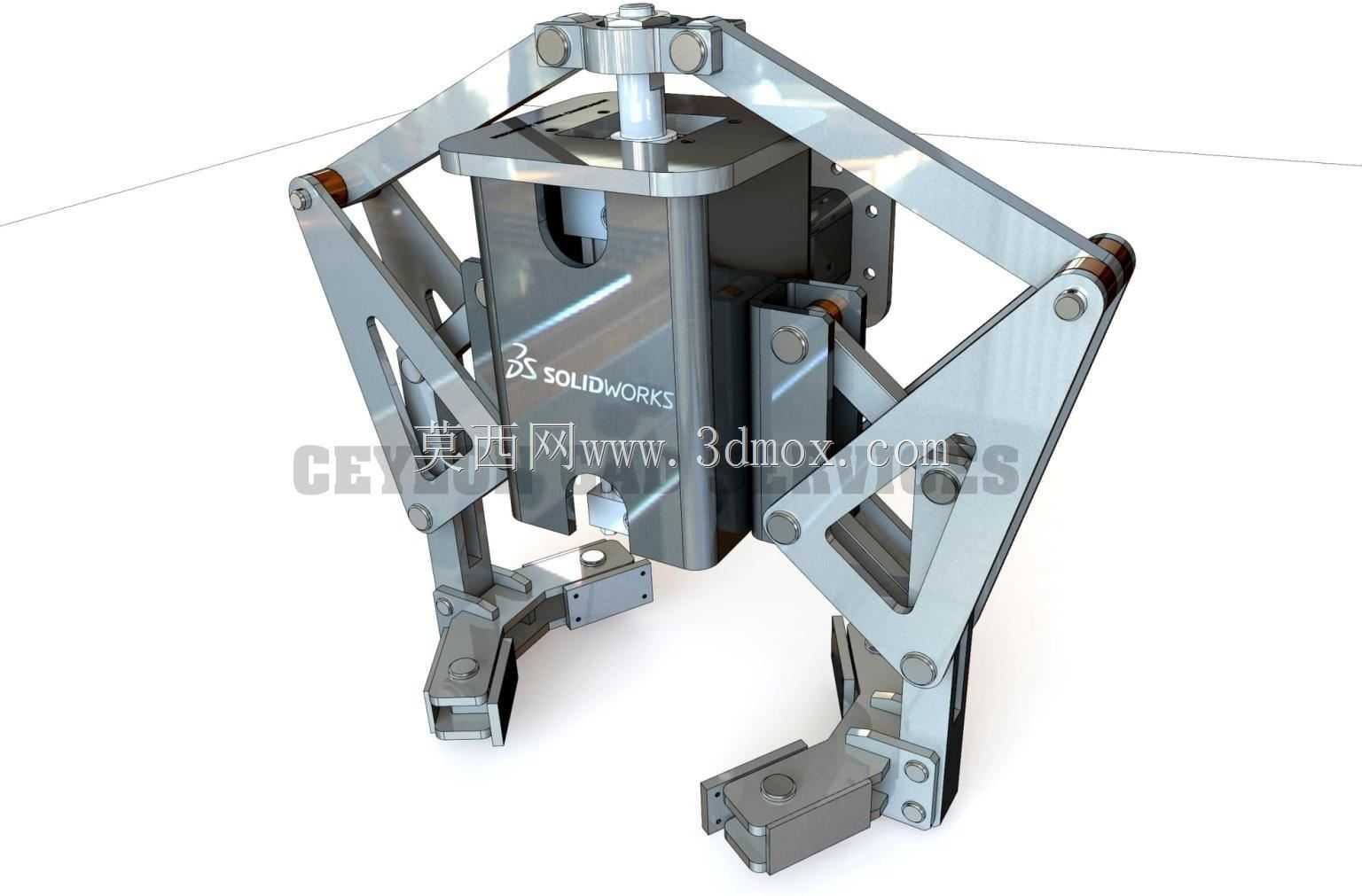

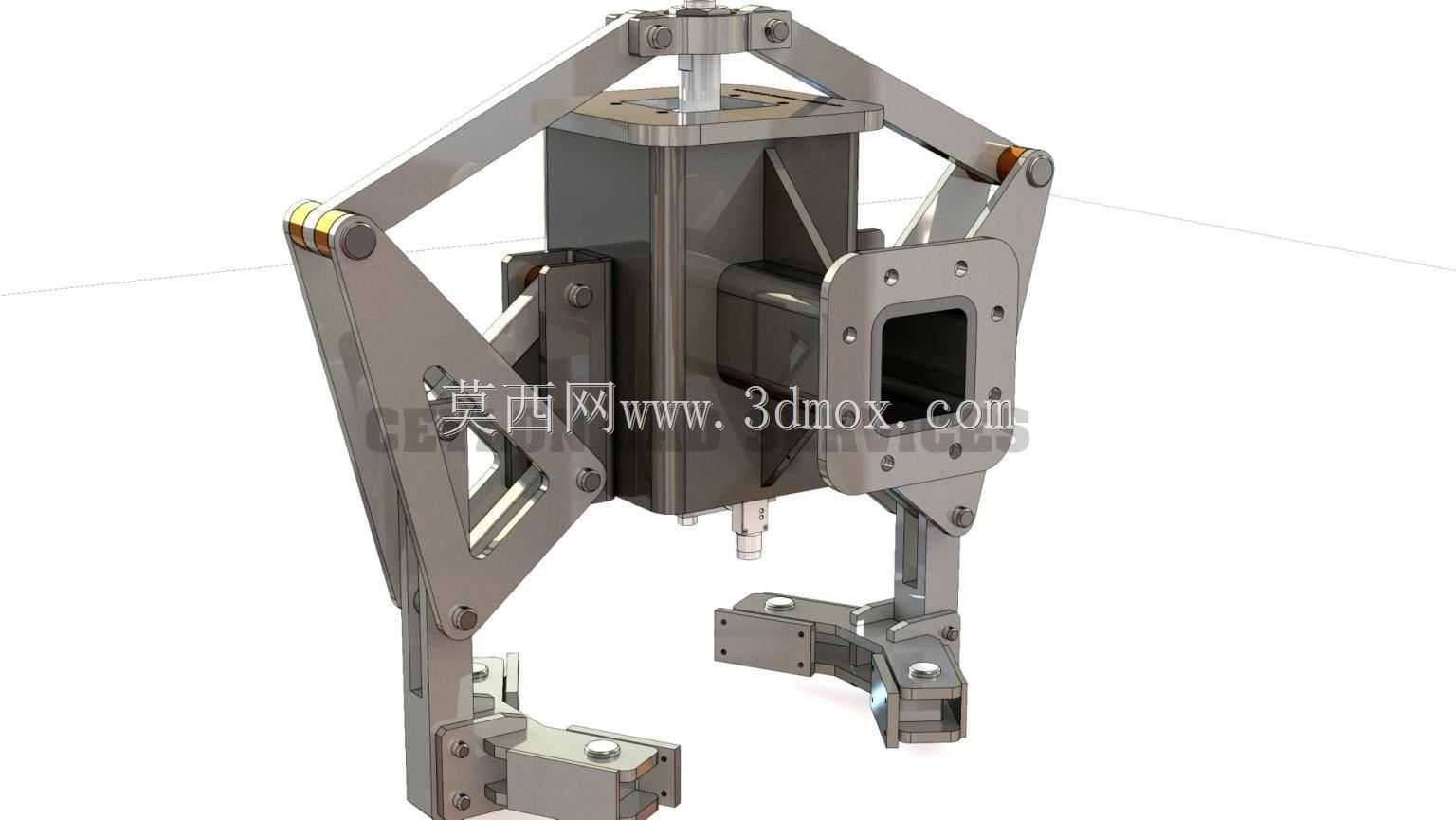

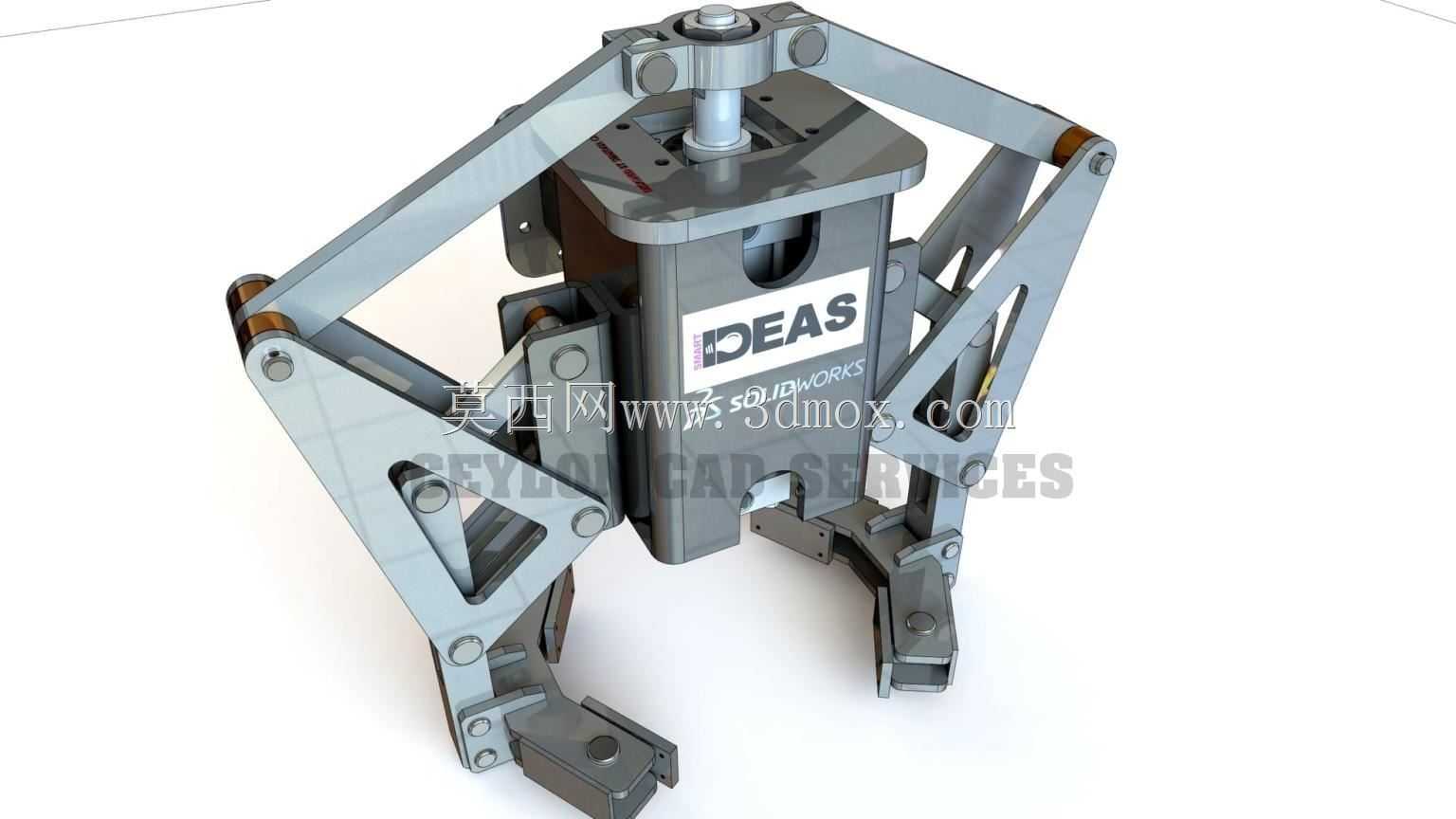

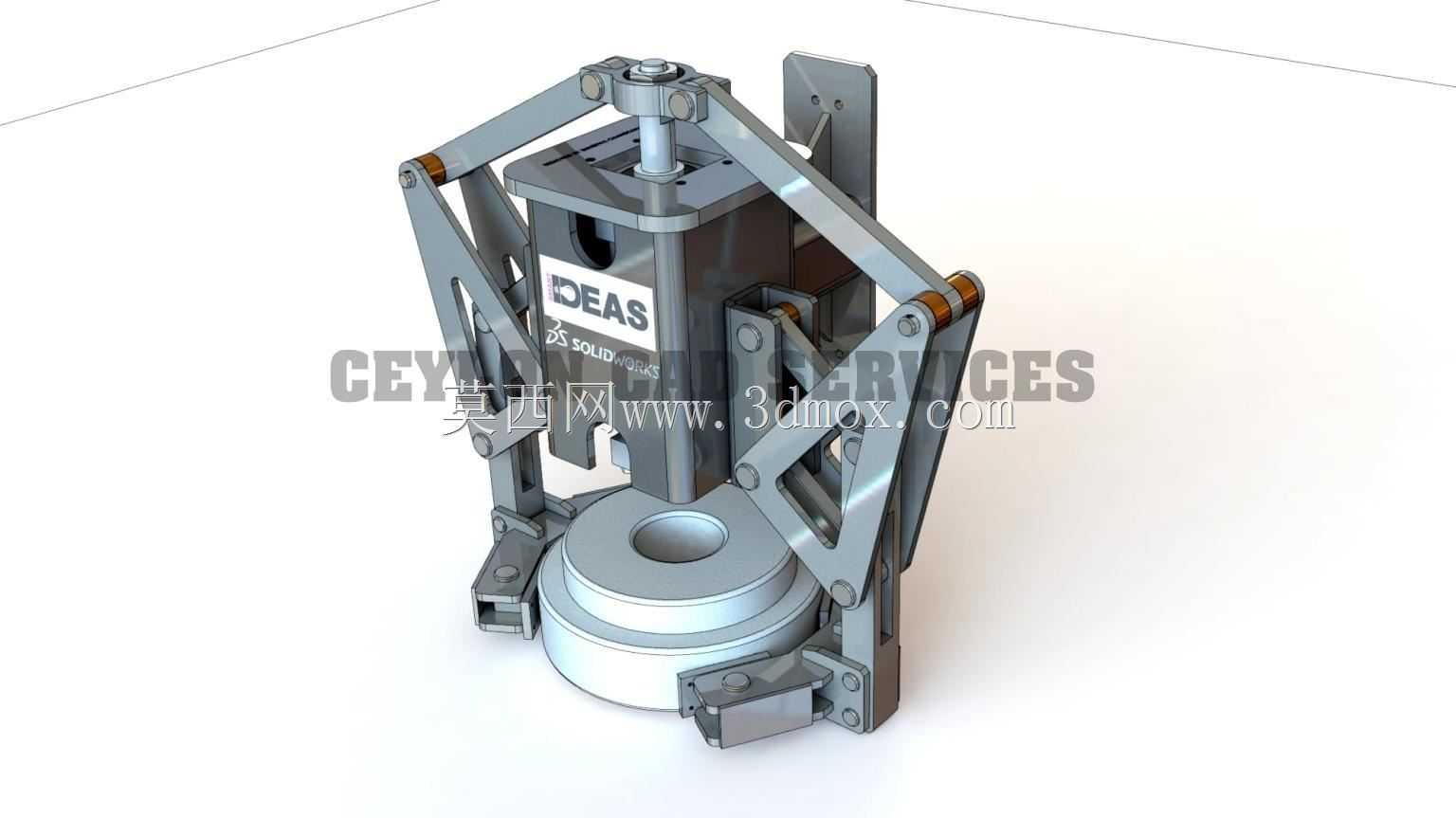

　　这款双钳口液压夹持机构，主要面向机加工上下料、重型工件转运、自动化装配工位的夹持作业场景，在机床加工配套的工件装夹、焊接工位的工件固定、重型零部件的工序间转序环节都能适配，相比传统单钳口夹持结构，双钳口的对称布局能更好分散夹持力，避免长轴类、异形结构件夹持时出现偏载、工件形变的问题。从结构设计逻辑来看，整个机构采用中心液压驱动的剪式连杆扩力结构，中心液压缸的直线输出力通过多组铰接连杆传递到两个对称布置的钳口，连杆的铰接点位置经过力臂配比优化，能在液压缸额定输出压力下，将钳口夹持力放大3-4倍，同时保证两个钳口的开合行程完全同步，不会出现单侧钳口先行接触工件导致的定位偏移。钳口部分做了可更换式设计，针对不同材质、不同外形的被夹持工件，

　　可以更换平口钳口、V型钳口、带防滑齿的硬质合金钳口，无需改动主体连杆结构就能适配不同作业需求，铰接位置全部采用自润滑衬套配合 hardened 销轴，长期往复开合作业下也能保证铰接间隙控制在0.02mm以内，避免夹持精度下降。安装边界上，机构顶部设置标准法兰安装接口，可直接对接工业机器人末端、桁架机械手的输出端，也可通过转接板固定在专用工作台架上作为固定式装夹工位使用，整体收拢状态下的外轮廓尺寸适配常规机床的加工舱门通行宽度，完全张开时的钳口跨距可覆盖常见中小型结构件的夹持尺寸需求，液压管路采用内置式走线设计，避免外部管路在往复动作时与周边设备发生剐蹭、缠绕。在功能特性上，机构自带液压锁止结构，当液压系统出现压力波动或者临时失压时，

　　钳口能保持当前夹持力不会突然松脱，避免工件掉落造成的设备损伤或者安全隐患，连杆结构的运动轨迹经过干涉校验，整个开合行程内所有运动部件都不会与自身主体结构、安装法兰发生碰撞，钳口的闭合到位检测位置预留了传感器安装位，可直接接入产线的自动化控制系统，实现夹持状态的实时反馈。针对机加工场景的使用需求，主体结构件采用高强度合金钢焊接后去应力处理，关键受力位置做了加强筋布局，长期承受交变夹持载荷也不会出现结构形变，外露的金属表面做了镀硬铬处理，能抵御切削液、焊接飞溅的腐蚀，延长设备在复杂车间环境下的使用寿命。
