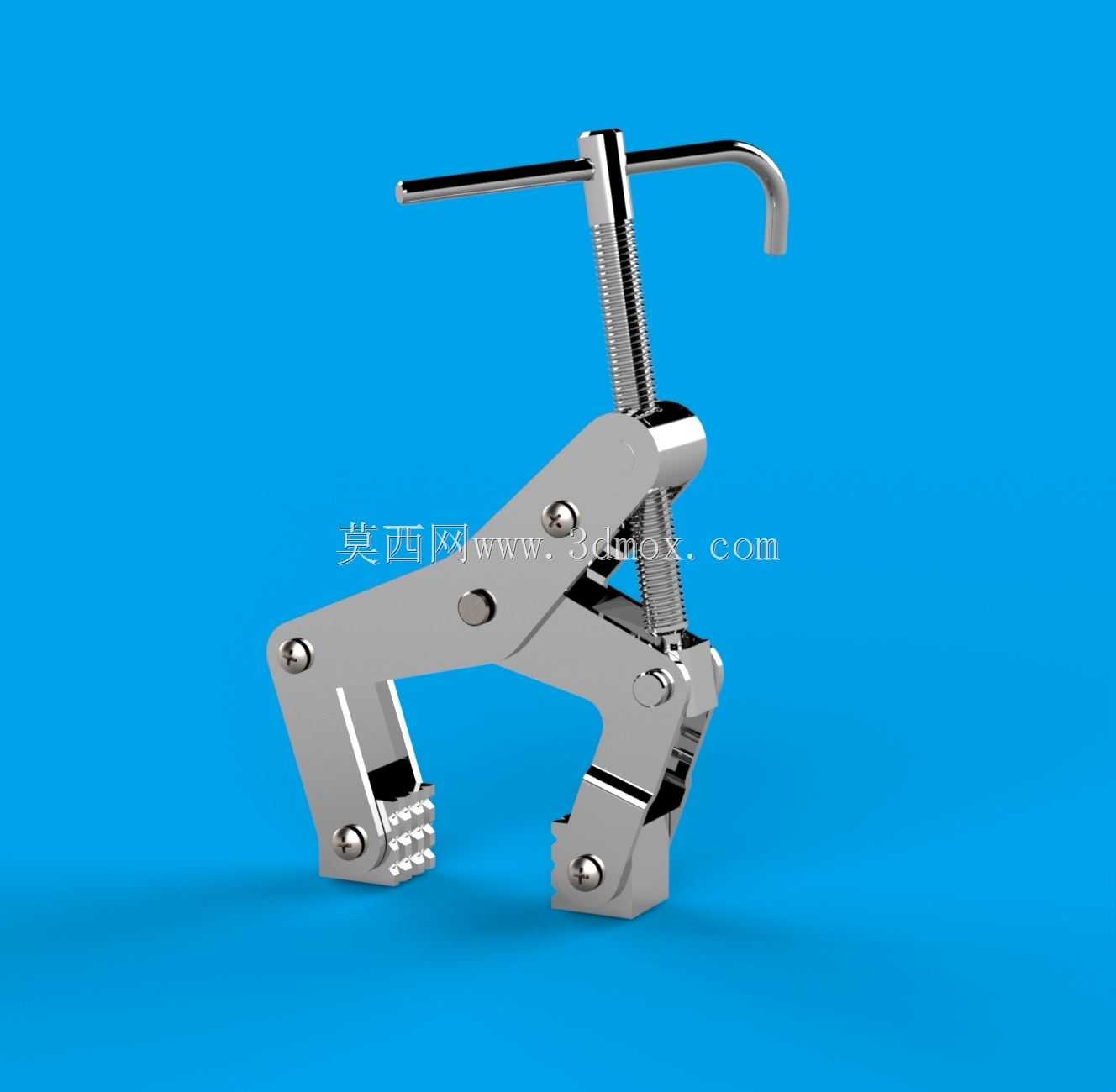

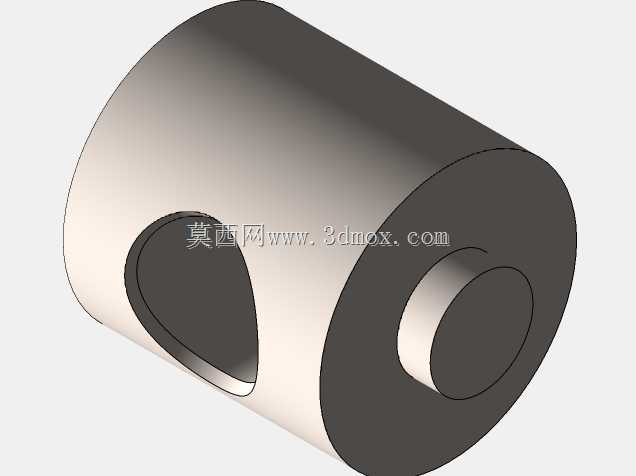

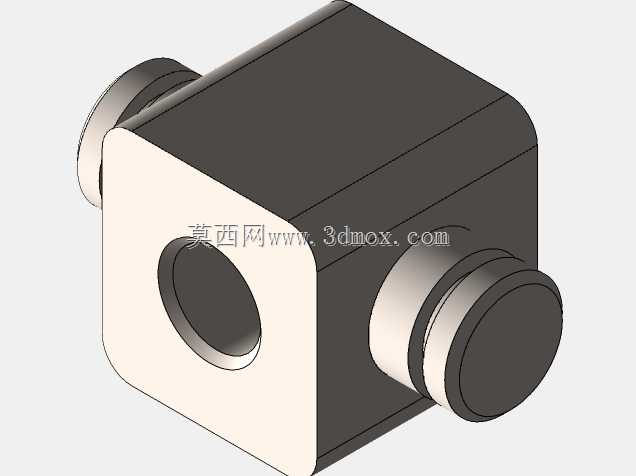

手动快速压紧式夹钳工装结构

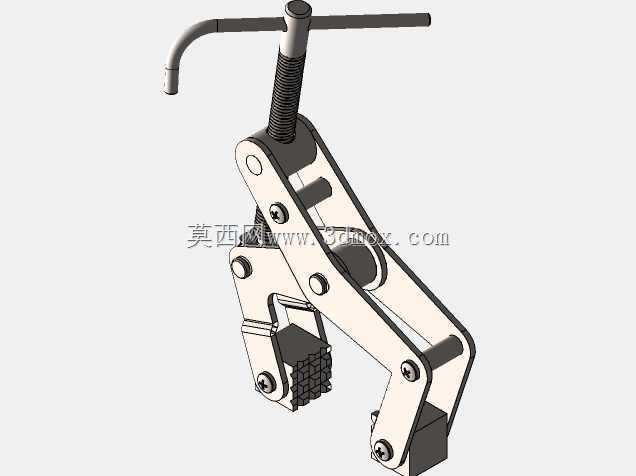

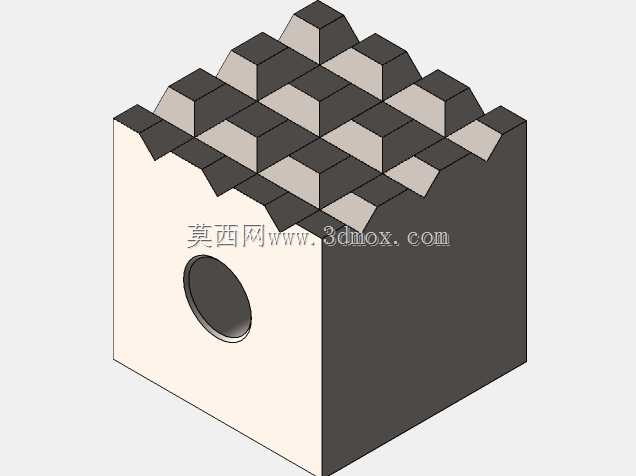

　　这款手动压紧夹钳的结构设计，核心围绕机加工工序里的工件快速装夹需求展开，在小批量零件铣削、钻孔、打磨工序中，这类夹钳能替代传统螺栓压板的装夹方式，大幅缩短工件装夹的辅助时间，尤其适合工位固定、装夹频次高的机加工操作台使用。从结构逻辑来看，整个夹钳采用连杆式死点锁紧原理，当压臂下压到锁紧位置时，连杆机构越过力学死点，即便加工过程中存在切削振动，夹钳也不会出现松脱移位的情况，相比普通螺旋压紧结构，操作时只需要扳动压臂就能完成锁紧与松开，单手即可完成全部装夹动作，操作人员不需要额外借助扳手类工具。夹钳的夹持端做了齿面防滑处理，齿形角度经过适配，既可以保证对金属毛坯件的夹持摩擦力，又不会在软质工件表面留下过深的压痕，针对不同厚度的工件，

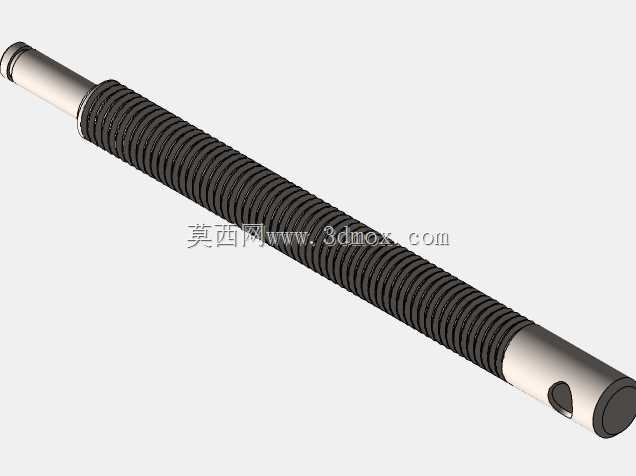

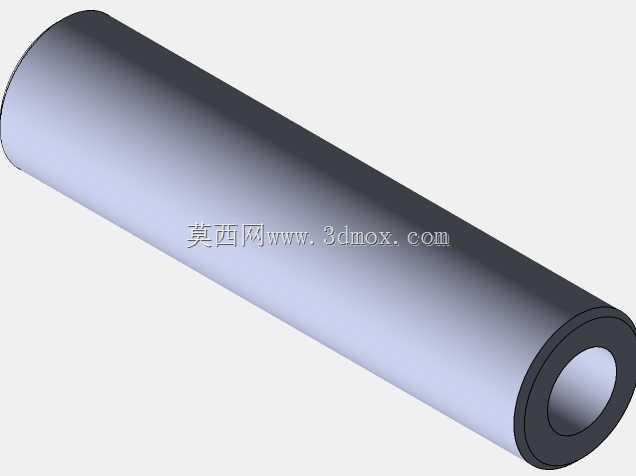

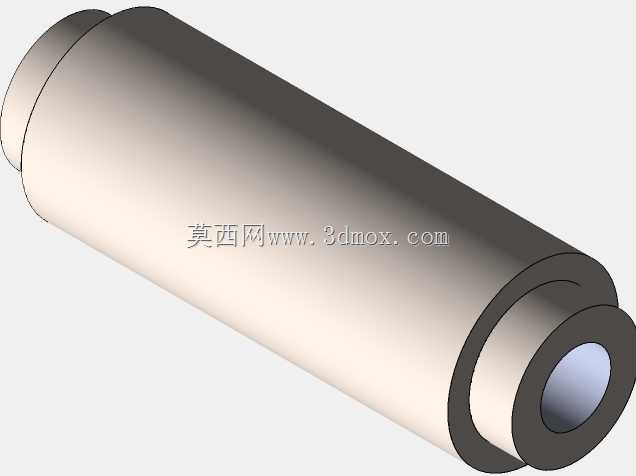

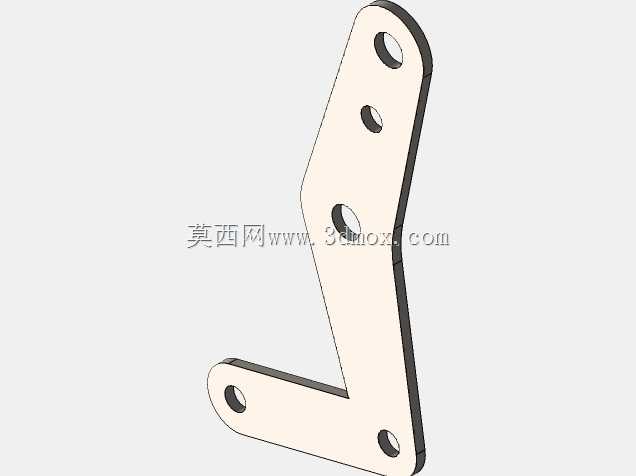

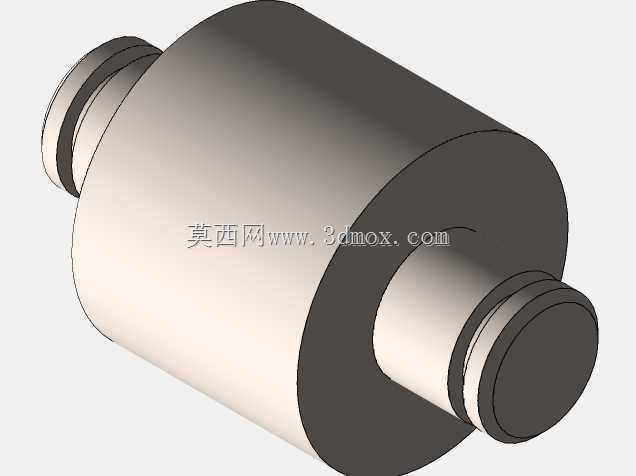

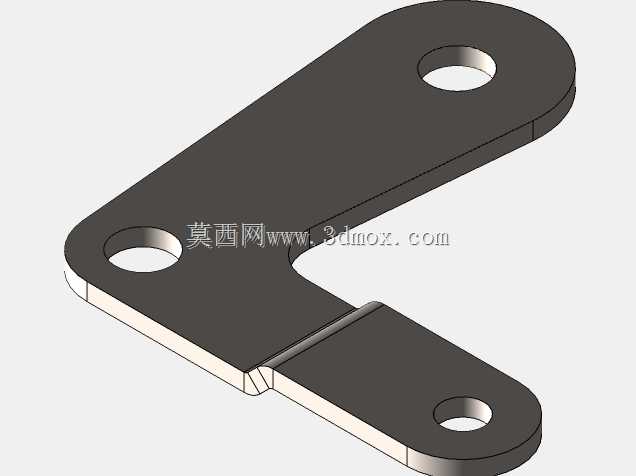

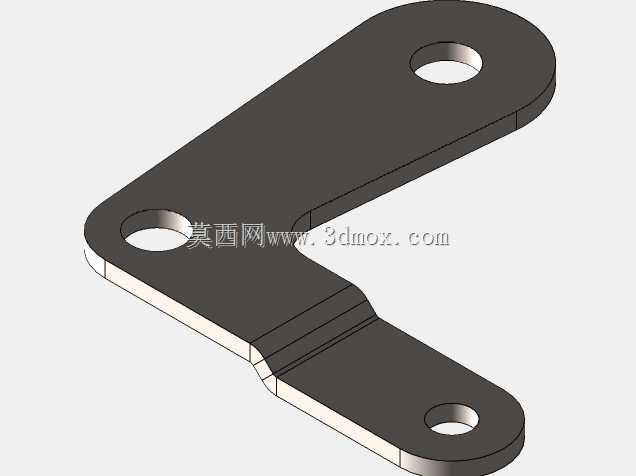

　　可以通过顶部的调节螺杆调整压臂的开合行程，调节螺杆采用梯形螺纹设计，具备良好的自锁性能，调整到合适行程后不会因为频繁开合出现行程偏移。整个夹钳的主体结构采用板材铆接拼接，所有铰接位置都做了销轴衬套设计，长期反复开合使用时，铰接位置的磨损量可以控制在很低的水平，维护时只需要定期在铰接点加注润滑脂即可，不需要整体更换部件。安装边界上，夹钳底部预留了两个螺栓固定孔，可以直接通过内六角螺栓固定在机床工作台的T型槽上，也可以搭配专用底板适配不同的工装台面，整体闭合状态下的高度不会干涉常规铣刀、钻头的加工走刀路径，压臂的张开角度可以满足最大60毫米厚度的工件装夹需求，夹持力可以通过调节螺杆的旋入深度进行调整，

　　针对薄壁类零件可以适当减小锁紧力避免工件夹装变形，针对重型毛坯件可以加大锁紧行程保证夹持可靠性。在装配验证环节，整个结构的运动间隙经过反复调整，扳动压臂的力度控制在成年人单手臂力的舒适区间，不会出现扳动费力或者锁紧过松的情况，所有外露的金属棱边都做了倒角处理，避免操作过程中划伤操作人员，顶部的T型操作杆符合人体工学握持角度，长时间重复装夹操作也不会造成手部的过度疲劳。这类夹钳除了机加工装夹场景外，也可以适配在焊接工装、装配工位上，用来固定待加工或者待装配的零部件，结构本身没有易损的电子或者液压元件，在车间多粉尘、多切削液的环境下也能稳定工作，不会因为环境污染物进入结构内部造成卡滞失效。
