60吨框架式龙门液压压制设备结构

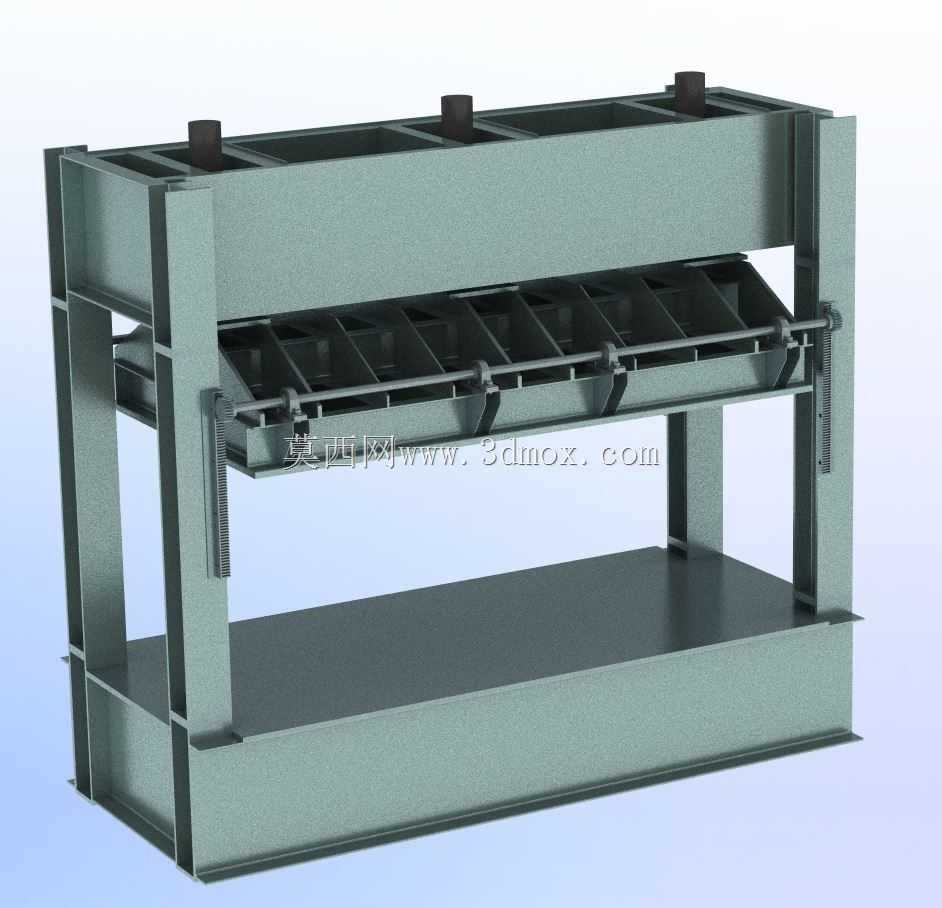

　　这款60吨级框架式液压设备，主要面向金属板材成型、厚板校平、小型构件压装类生产场景，常见于五金加工厂、钢结构预制车间、小型汽配加工点的工位配置，可覆盖从3mm以内碳钢板材的折弯压型，到轴套类零件的过盈压装、废旧金属件的压块拆解等多类作业需求，相比单柱液压机，其双侧立柱的对称受力结构能避免偏载带来的立柱磨损、台面变形问题，适配长尺寸工件的跨距压制需求。从结构设计逻辑来看，整机采用上下横梁加双侧立柱的全焊接框架结构，上横梁内部预留三个主油缸安装位，可根据实际压制负载选择单缸、双缸或三缸联动的供油配置，油缸安装端面加工有定位止口，保证活塞杆伸出方向与下工作台面的垂直度公差控制在0.1mm/m以内，

　　避免长期压制过程中活塞杆偏磨导致的密封件漏油问题。活动横梁与立柱之间配置可调式铜导向套，导向间隙可通过侧面的调节螺钉进行微调，适配不同温度环境下机架热胀冷缩带来的间隙变化，活动横梁下方的模具安装面加工有标准T型槽，可快速适配通用折弯模、压印模、校平模的装夹，无需额外加工过渡连接板。下工作台采用箱型焊接结构，内部布置纵横交错的加强筋板，保证满负载压制时台面的挠度不超过0.2mm/㎡，避免因台面变形导致的工件压制精度超差，工作台面同样预留T型槽与定位销孔，可配合不同的下模完成快速定位。整机安装边界方面，框架总宽度适配2.5米以内长工件的放置需求，开口高度可满足最大800mm高度的模具安装空间，

　　行程范围内可通过侧面的机械限位块调整下死点位置，避免油缸过行程带来的设备损坏，机架底部预留地脚螺栓安装孔，可直接固定在硬化混凝土地面上，无需额外做复杂的基础预埋，适合中小型车间的快速部署投产。油路系统沿立柱内侧布置走线，全程采用硬管连接搭配抗震管夹固定，避免设备作业时的振动导致管路接头松动漏油，设备后侧预留液压站安装接口，可根据车间布局选择内置或外置液压站的配置方案，适配不同的工位空间限制。
