十六位直插式排针连接器结构设计

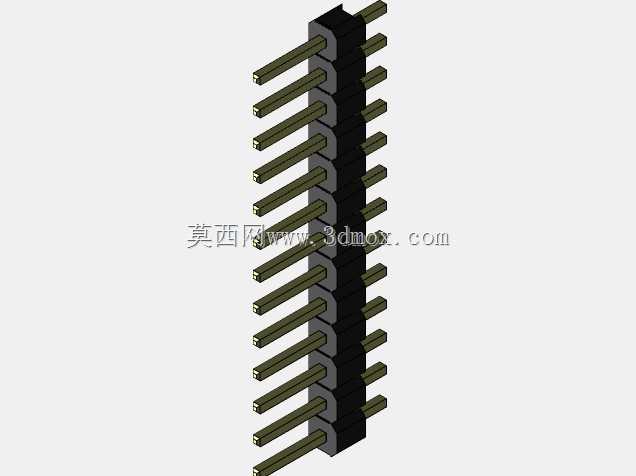

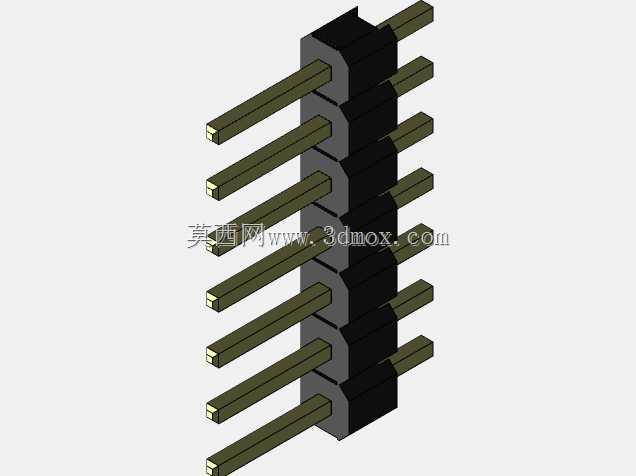

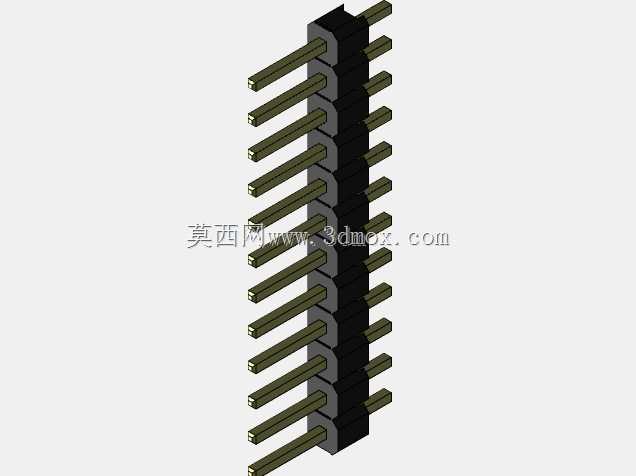

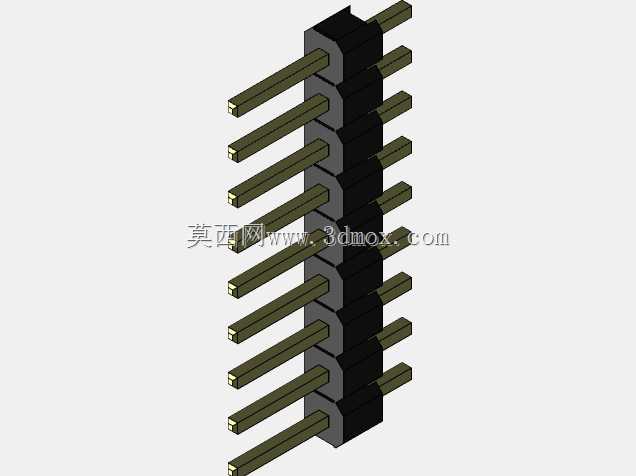

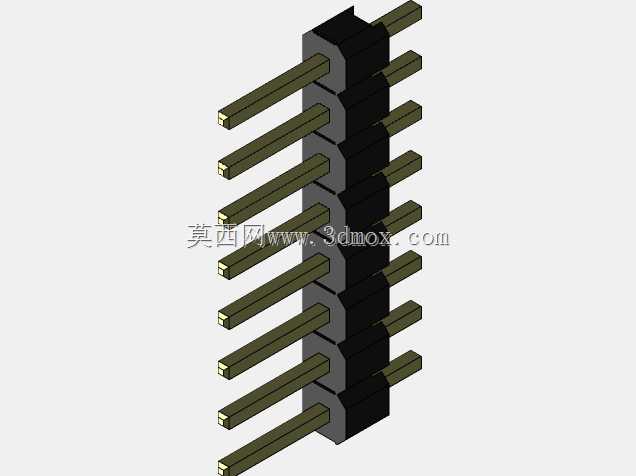

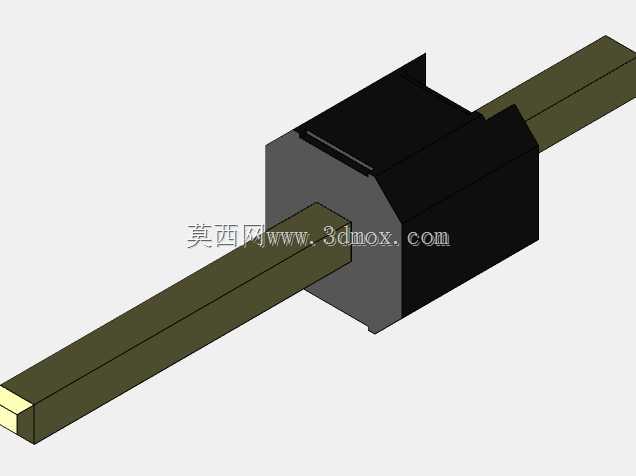

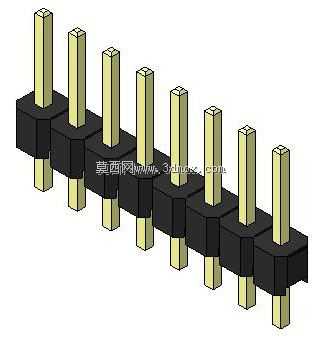

　　这款直插式排针连接器主要面向PCB板间垂直连接场景，在机床电控柜内部信号传输、小型工控设备主板堆叠、嵌入式开发板扩展模块连接中都有广泛应用，核心作用是实现不同电路板之间的低压控制信号、小功率供电回路的稳定导通，避免飞线连接带来的可靠性差、维护不便问题。从结构设计来看，整体采用单排16Pin布局，每根插针为方形截面设计，相比圆形插针，方形插针在焊接时与PCB焊盘的接触面积更大，过波峰焊时焊锡爬升更均匀，能有效减少虚焊、漏焊的不良率，同时插针两端伸出塑胶本体的长度做了差异化设计，长端用于对接母座或者插入设备面板的过孔，短端用于PCB板焊接，两端的长度公差控制在±0.1mm范围内，既保证焊接时插针不会因为过长出现歪斜，

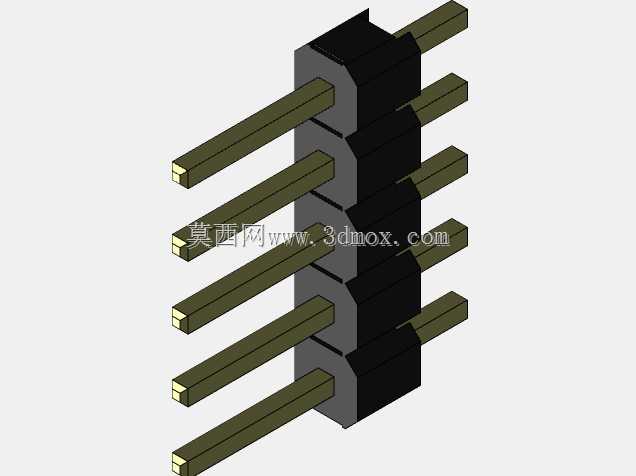

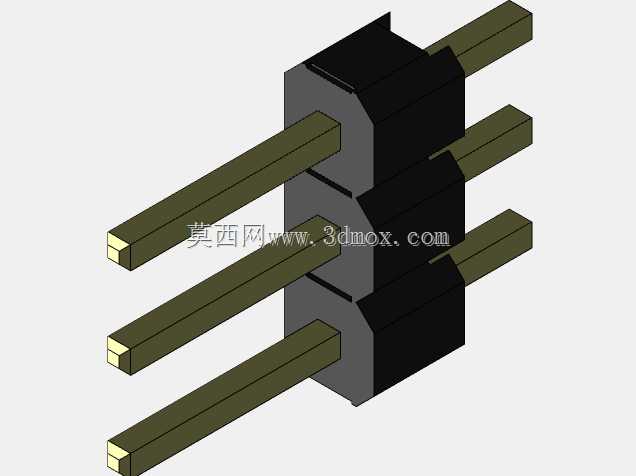

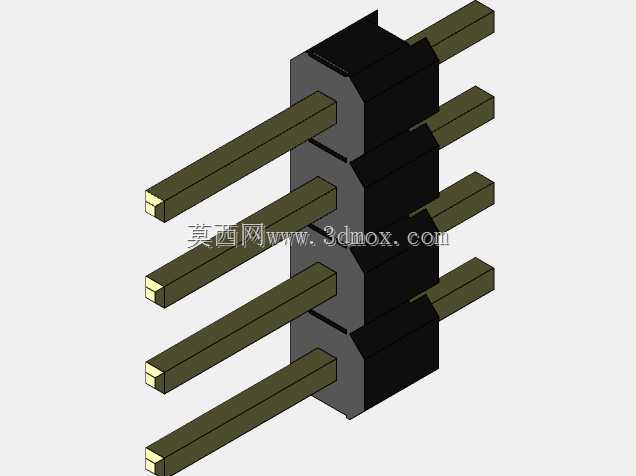

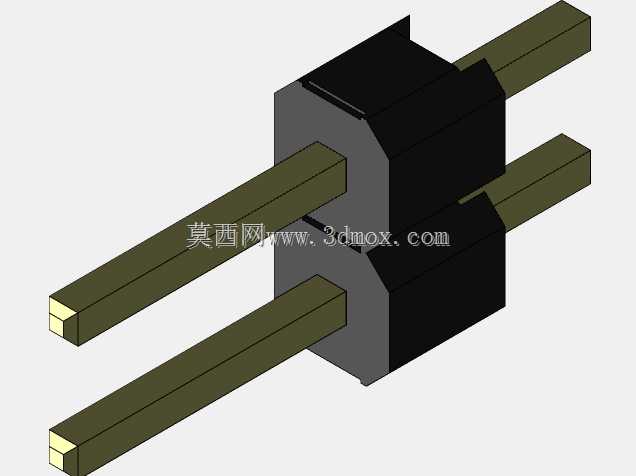

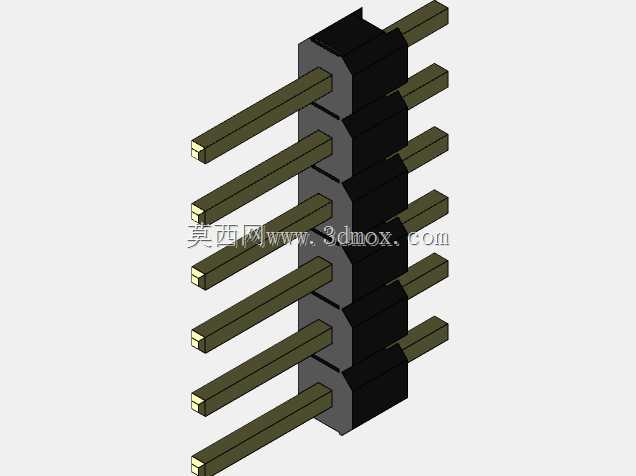

　　也能保证对接时的插入深度满足接触可靠性要求。中间的塑胶本体采用分段式拼接结构，每一个针位对应独立的塑胶固定座，相邻固定座之间通过卡扣结构拼接成整体，这种设计相比一体式塑胶本体，在插针压入工序中更容易控制单根插针的保持力，每根插针的压入力可以独立调整，避免一体式结构压装时出现个别插针松动、退针的问题，同时分段结构也能在某一针位出现损坏时，单独更换对应位置的固定座，降低维修成本。安装边界方面，整体宽度方向的尺寸控制在每Pin2.54mm的标准间距，完全符合通用排针的安装孔位规范，可以直接匹配市面上标准的16Pin排母、PCB板对应孔径的焊盘，不需要额外修改安装孔位；塑胶本体的高度做了限位设计，焊接时塑胶本体底部与PCB板面之间预留0.

　　2mm的间隙，避免波峰焊时高温塑胶直接压在PCB阻焊层上造成阻焊层脱落，同时这个间隙也能让焊锡挥发的助焊剂气体顺利排出，减少针脚周围的助焊剂残留。插针的材质选用黄铜基材表面镀锡，接触电阻控制在20mΩ以内，既能满足小功率信号传输的导电性要求，镀锡层也能提升焊接性能，同时避免长期使用后插针氧化导致接触不良；塑胶本体选用耐高温的PBT材质，可以承受260℃的波峰焊高温持续10秒不变形，满足常规PCB焊接工艺的温度要求。在实际选型使用中，这款连接器适合电流不超过3A每Pin、电压不超过250V AC的信号回路连接，安装时需要注意插针与PCB孔位的同轴度，避免硬插导致插针弯折，压接对接母座时需要保证两侧受力均匀，避免单边受力导致塑胶座开裂。
