矿山砂石处理用锤式破碎设备结构设计

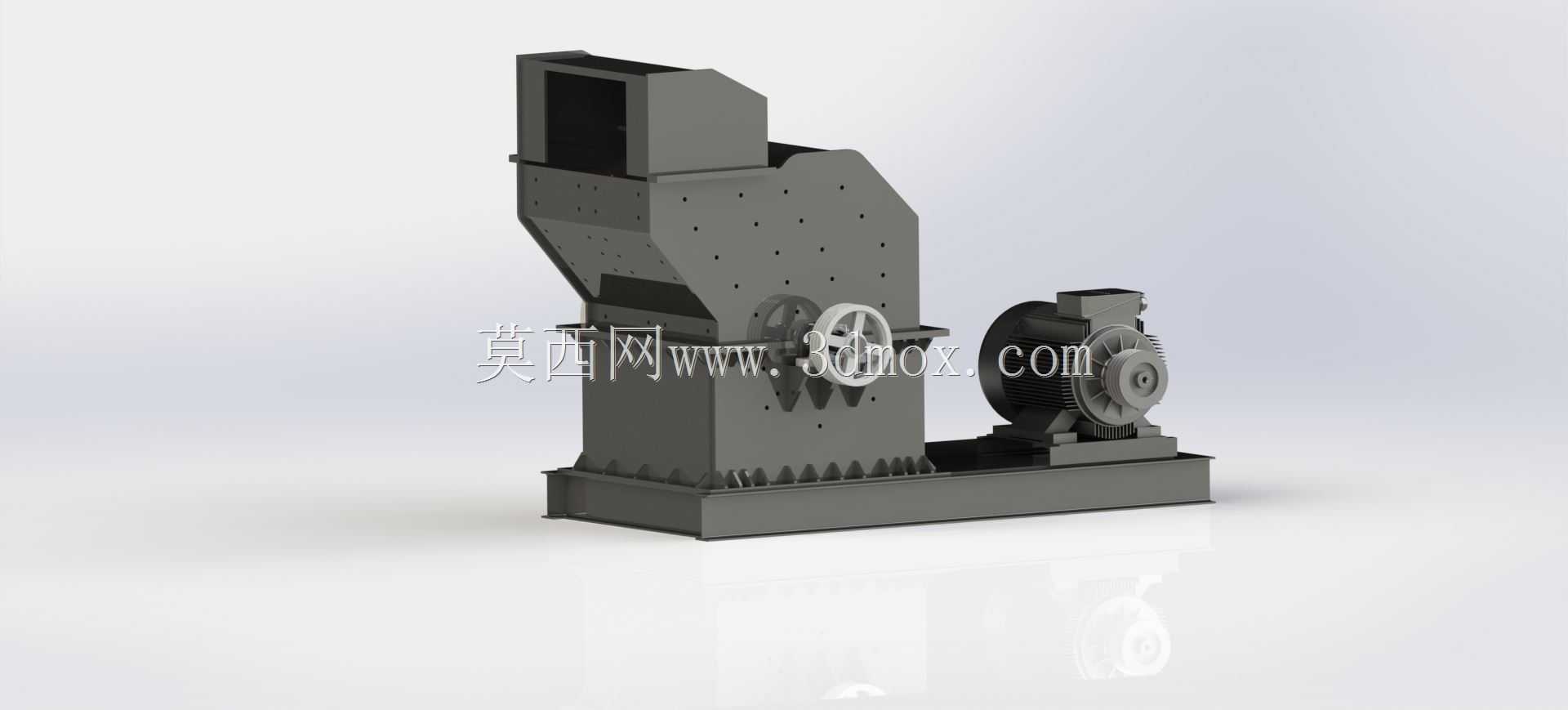

　　在矿山开采、骨料生产、建筑固废资源化处理的一线作业场景中，锤式破碎设备是中细碎环节的核心作业单元，承担着将中等硬度的矿石、煤矸石、废弃混凝土块等物料破碎至合格出料粒度的任务，其结构设计的合理性直接决定整条生产线的处理效率与运维成本。从结构设计逻辑来看，这款设备采用卧式转子驱动的核心架构，上部设置倾斜进料导料槽，可避免大块物料下落时对腔体内部的直接冲击，进料槽内壁预留的耐磨衬板安装位，能根据物料磨琢性更换不同材质的抗磨配件，延长腔体使用寿命。破碎腔体采用阶梯式衬板排布，配合高速回转的锤组，对进入腔体的物料形成反复冲击、剪切、研磨的复合破碎作用，区别于颚式设备的挤压破碎逻辑，锤式结构对脆性物料的破碎效率更高，出料粒型更均匀，

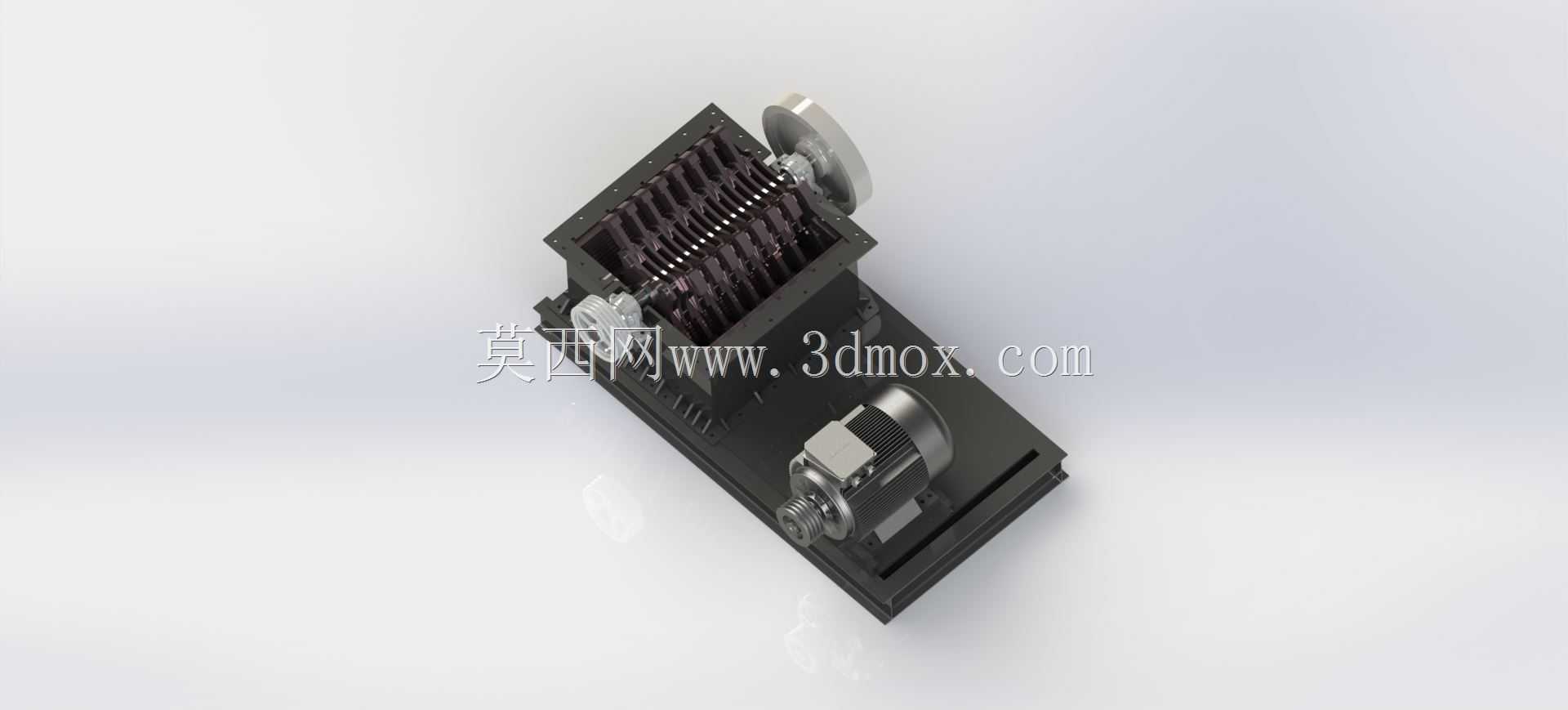

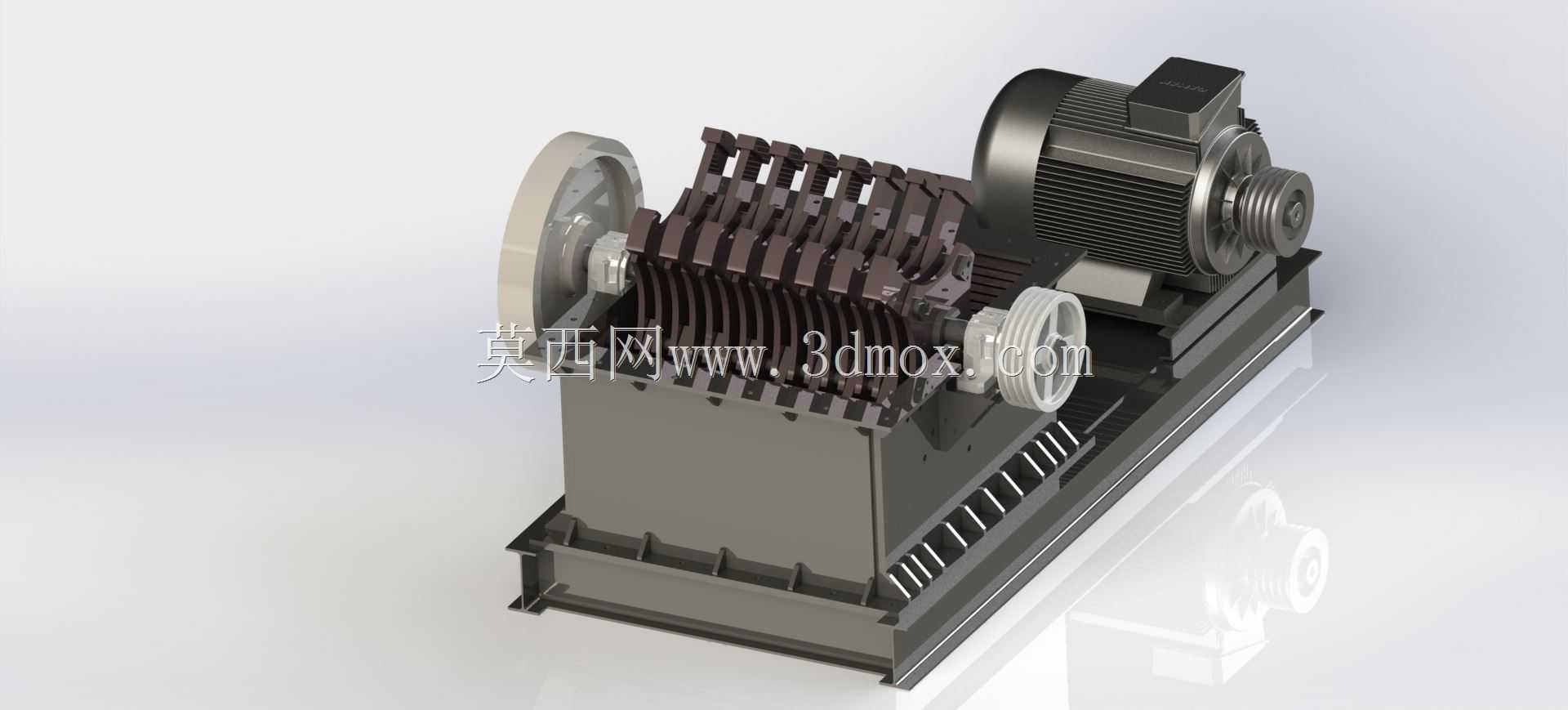

　　针片状占比更低。下部的弧形筛板组件沿转子回转方向布置，筛缝尺寸对应目标出料粒度，破碎后粒径小于筛缝的物料及时排出腔体，避免过粉碎现象，同时减少锤头等易损件的无效磨损。设备的动力端采用电机直联带传动的布置形式，带传动结构可在遇到不可破碎异物进入腔体时起到过载缓冲作用，保护电机与转子核心部件不受刚性冲击损坏，电机与转子组件共同安装在一体化焊接机架上，机架采用箱型梁焊接结构，底部预留地脚螺栓安装孔，可直接固定在混凝土基础或钢结构平台上，安装时需保证机架水平度偏差控制在允许范围内，避免运行过程中出现异常振动。转子组件作为设备的核心做功部件，设计时需做严格的动平衡校验，锤头采用铰接方式固定在转子盘上，遇到过硬物料时可绕铰接轴回转避让，

　　降低断裂风险，转子两端的轴承座采用剖分式结构，方便后期运维时的轴承更换与润滑保养。设备的侧部设置检修门，日常更换锤头、调整筛板间隙时无需拆解上部进料结构，可大幅缩短停机维护时间，整体外形布局紧凑，进料端高度与出料端的落料差适配常规生产线的输送设备衔接，无需额外增设过渡溜槽即可对接上下游的给料、输送设备，适配中小型砂石生产线、煤场破碎作业、建筑固废处理站点的场地布置需求，在有限的占地空间内实现稳定的破碎作业能力。
